Как заменить датчик педали сцепления Lada Vesta

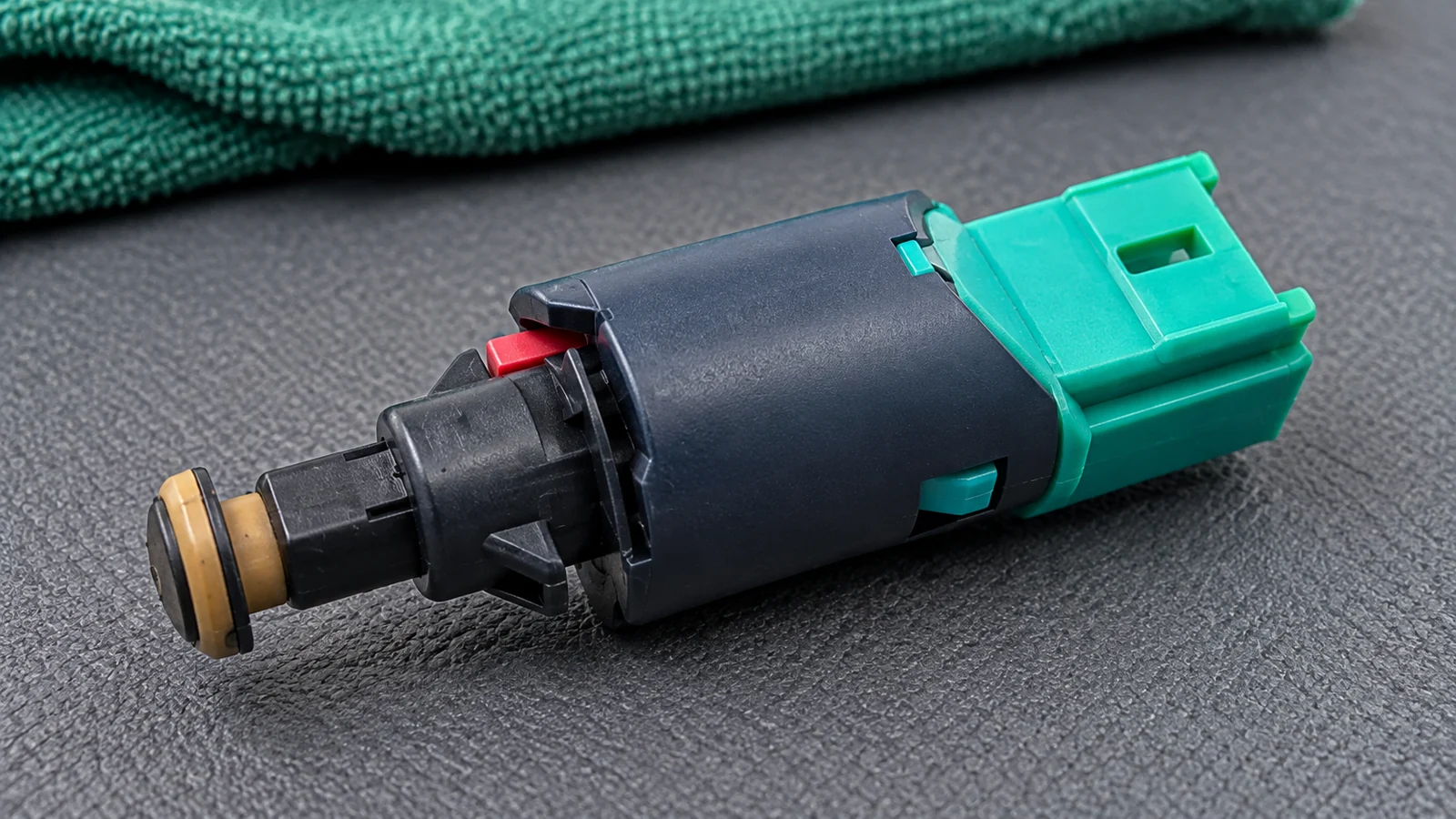

Какой датчик здесь разобран

Порядок проверен для ранней Весты с поворотным датчиком в кронштейне педали. У него есть разъём и переставляемый фиксатор штока. На АМТ и вариаторе педали сцепления нет, поэтому искать на них этот выключатель не нужно. Для NG или заменённого педального узла сначала сравните корпус, крепление и регулировочный механизм с документацией поставленной детали.

В заводской документации этот узел называется выключателем сигнала положения педали сцепления. Для Весты с двигателем 21129 и контроллером М86 его состояние передаётся в блок управления двигателем через кузовной блок BCM по шине CAN. Поэтому исправные контакты снятого выключателя ещё не подтверждают, что двигатель получает сигнал от установленного узла. Эти сведения относятся к системе, описанной в заводской инструкции по состоянию на ноябрь 2015 года.

Не путайте его с датчиком педали тормоза. Они стоят рядом, но относятся к разным сигналам. Сначала найдите именно педаль сцепления и проследите её рычаг до выключателя. Покупайте замену по каталожной применимости и маркировке, а не только по цвету корпуса.

Подготовка и предварительная проверка

• Фонарь, небольшое зеркало, подходящий новый датчик.
• Тонкая плоская отвёртка для фиксатора штока. Не для силового поддевания корпуса.
• Мультиметр для проверки снятого выключателя и диагностический прибор, показывающий положение педали.
• Достаточное место у водительской двери: отодвиньте сиденье, уберите коврик, мешающий педали возвращаться.

Поставьте автомобиль на ровной площадке, включите стояночный тормоз. До снятия датчика прочитайте и сохраните ошибки, затем проверьте сигнал установленной педали по порядку из раздела «Проверка после сборки». Это поможет отличить неисправность самого выключателя от неправильного срабатывания или проблемы в цепи. Перед отключением разъёма выключите зажигание и исключите случайный запуск.

Если педаль не возвращается, сначала проверьте её механический ход: новый выключатель не устранит заедание педали или неисправность гидропривода. Сопоставить признаки поможет разбор проблем педали сцепления.

Как снять, проверить и установить выключатель

1. 1

   Найдите разъём и защёлку

   Осветите верхнюю часть кронштейна. Сфотографируйте положение корпуса и жгута. Освободите место для руки, не снимая соседние датчики и не растягивая проводку. Если установлена мешающая дополнительная накладка, снимите её по креплениям, а не ломайте для доступа.

2. 2

   Отключите колодку

   Нажмите её фиксатор и снимите колодку с корпуса. Тянуть нужно за пластик, не за провода. Если разъём не освобождается, проверьте защёлку и направление снятия. Осмотрите контакты: смятый вывод или повреждённая колодка могут оставлять неисправность даже с новым датчиком.

3. 3

   Выведите корпус из кронштейна

   Поверните датчик против часовой стрелки на 90° и извлеките его из отверстия. Не проворачивайте с усилием деталь с другим креплением. Осмотрите установочные выступы и сам кронштейн: сломанное посадочное место не исправляется сильной затяжкой или приклеиванием выключателя.

4. 4

   Проверьте снятый датчик при необходимости

   Для показанного в ремонтном руководстве исполнения тонкой отвёрткой переместите фиксатор штока в положение проверки — правое для этого корпуса. На отключённом датчике подключите омметр к маркированным выводам 3 и 4. При свободном штоке цепь должна быть разомкнута: прибор показывает обрыв, часто обозначаемый OL. При нажатом штоке цепь замыкается, сопротивление близко к нулю. После отпускания штока цепь снова должна разомкнуться. Если контакты не переключаются по этому порядку, выключатель неисправен.

   Это проверка штока снятой детали. Не путайте её с нажатием самой педали: для системы 21129/М86 заводская инструкция указывает разомкнутые контакты при нажатой педали сцепления. Омметр подключают к отключённому выключателю, а не к цепи автомобиля под напряжением. Если маркировка или конструкция другие, используйте схему именно этого изделия.

5. 5

   Подготовьте датчик к установке

   На рассмотренном корпусе перед установкой фиксатор штока переводят из положения проверки в положение установки — левое для этого исполнения. Не оставляйте его в положении проверки. Универсальный зазор для другого выключателя по этой процедуре не назначают. Для новой детали с отличающимся регулировочным механизмом используйте её установочную инструкцию. Убедитесь, что педаль сцепления свободно вернулась в верхнее положение. Во время установки держите её полностью отпущенной.

6. 6

   Закрепите корпус и подключите проводку

   Присоедините колодку до фиксации. Введите датчик в отверстие кронштейна и поверните по часовой стрелке на 90°. Убедитесь, что выступы удерживают его и корпус не выпадает. Уложите жгут так, чтобы педаль не натягивала его и не касалась проводов во всём ходе.

Проверка после сборки

Несколько раз плавно нажмите и отпустите педаль на неподвижном автомобиле. Она должна возвращаться без помех, датчик — оставаться в кронштейне. Затем проверьте, видит ли блок управления движение педали:

1. Включите зажигание на стоящей машине, двигатель для этой проверки можно не запускать. Откройте текущие параметры в диагностической программе. Для системы 21129/М86 в заводской инструкции параметр называется «Датчик педали сцепления». Простого чтения кодов ошибок недостаточно, программа должна показывать состояние педали.
2. Нажмите и отпустите сцепление несколько раз. Состояние должно меняться при нажатии и возвращаться при отпускании. Для 21129/М86 заводское описание параметра указывает, что флаг устанавливается после нажатия. Названия и отображение состояний в другой программе или системе могут отличаться.
3. Если состояние не меняется, выключите зажигание и проверьте посадку корпуса, движение штока от педали, полный возврат педали и подключение разъёма. Если установка правильная и снятый датчик проходит проверку омметром, дальнейшая задача — проверить питание и прохождение сигнала по электрической схеме вашей комплектации. Для 21129/М86 нужно учитывать передачу через BCM, а не искать только прямой провод от датчика к блоку двигателя. Проверку цепи поручите автоэлектрику.

Отсутствие подъёма оборотов при выжатом сцеплении само по себе не подтверждает неисправность выключателя. В описанной заводской диагностике проверяют состояние сигнала педали. Если оно устойчиво меняется в обе стороны, одной реакции оборотов недостаточно, чтобы назначить замену датчика или регулировку штока.

Ошибки стирайте после сохранения исходных данных и устранения причины. Затем проверьте, появляются ли они снова. Не проверяйте результат с перемычкой в колодке: она подменяет сигнал и не подтверждает правильность работы узла. Если дополнительно есть пробуксовка, затруднение включения передач или запах перегретых накладок, это отдельная диагностика механизма сцепления, а не задача выключателя педали.
