Сначала найдите повреждение и определите участок впуска. Затем сравните старый шланг с каталогом по VIN, двигателю, корпусу фильтра и присоединению вентиляции картера. Неровный холостой ход или свист требуют диагностики до заказа.
Покупайте деталь найденного участка

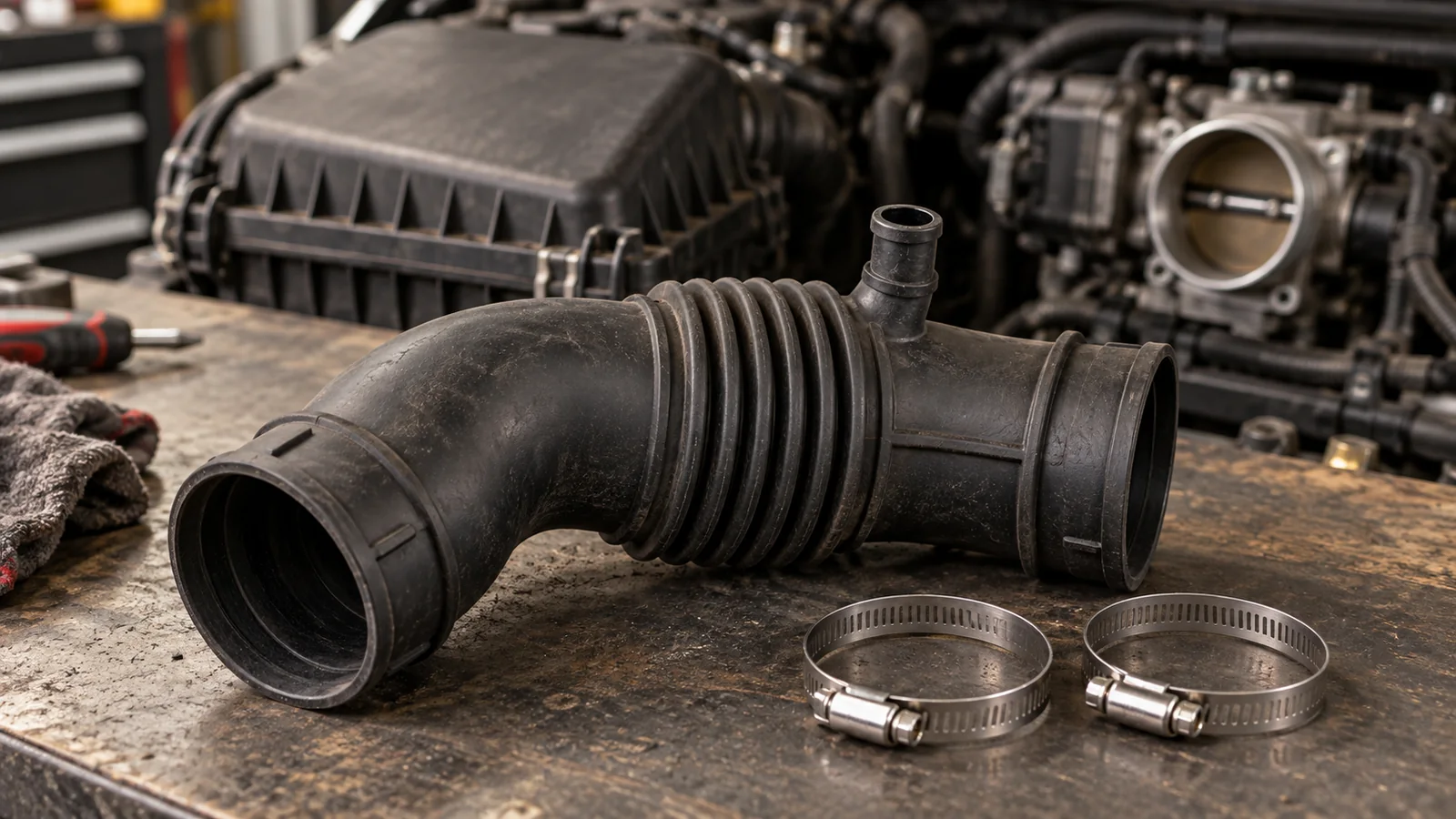

При трещине шланга между воздушным фильтром и дросселем нужен шланг именно этого исполнения. Повреждённый воздухозаборник до фильтра, негерметичная вентиляция картера и сломанный корпус фильтра требуют других деталей. До покупки отметьте место повреждения и сфотографируйте оба конца, изгибы и штуцеры.
Каталог LADA Vesta связывает 8450006394 со шлангом вентиляции картера 8450008594, а 8450020039 — с 8450020012. Если продавец предлагает замену одного номера другим, согласуйте также присоединяемый вентиляционный шланг. Год выпуска и название «Веста» не заменяют сверку установленного узла по VIN.
Определите участок относительно фильтра
Воздухозаборник подаёт воздух к фильтру, шланг впускной трубы соединяет фильтр с дросселем. Укажите продавцу конкретный участок.
Сверьте вентиляционный штуцер
Проверьте номер и посадку шланга вентиляции картера. Каталожная замена основного шланга может потребовать согласования этой пары.
Сравните присоединительные концы
Сверьте форму, посадочные размеры, длину и места под хомуты со старой деталью и установленными корпусом фильтра и дросселем.
Уточните состав поставки
Каталожное количество на автомобиль не определяет розничную упаковку. Отдельно запросите шланг, хомуты и вентиляционную трубку, если они нужны.
Проверьте сгибы и соединения
На заглушённом остывшем двигателе осмотрите складки гофры, кромки под хомутами и основание штуцера. Для скрытого участка сделайте фотографии с разных сторон. Отдельно проверьте состояние присоединяемого шланга вентиляции картера.
Что покупать
Шланг, воздуховод или корпус
Шланг к дросселю
Для повреждённого шланга после фильтра сверяйте оба конца, изгибы и вентиляционный штуцер. В группе 131110 каталога указаны 8450006394 и 8450020039 с разными вентиляционными шлангами. Для Sport есть отдельная группа 131210 и номер 8450032835.
Воздухозаборник до фильтра
Номер 8450031942 в каталоге назван воздухозаборником в сборе. Он встречается в отдельных группах H4M и изменённого впуска P4M/P4P. Сверьте собственный корпус, резонатор, крепления и VIN. Этот номер не обозначает гофру к дросселю.
Корпус фильтра и другие шланги
При трещине короба или неплотном прилегании фильтра проверяйте корпус, крышку и уплотнение. Для вентиляции картера нужен её собственный шланг. Патрубок охлаждения и универсальная гофра без проверенной установки не заменяют эти детали.
Найдите причину негерметичности
- 01
Зафиксируйте симптом и условия
Запишите, когда появляются свист, неровный холостой ход или ошибка. При горящей лампе неисправности считайте коды и сохранённые условия до удаления данных. Один код или звук не указывает на конкретный шланг.
- 02
Осмотрите впуск и вакуумные линии
Проверьте трещины, перегибы, отсоединения, посадку под хомутами, штуцеры и вентиляцию картера. Отдельно осмотрите корпус фильтра, крышку и уплотнение элемента. Укажите мастеру, где найден дефект: до фильтра, между фильтром и дросселем или после дросселя.
- 03
Локализуйте утечку в сервисе
Если осмотр не выявил причину, попросите проверить герметичность впуска и показать место утечки. Дымовую проверку поручите сервису по документации оборудования и автомобиля. Не распыляйте горючие средства на двигатель.
- 04
Проверьте найденную неисправность
При пропусках воспламенения диагностика ВАЗ-21129/М86 включает также зажигание и топливоподачу. Если неисправность найдена в прокладке дросселя или вакуумной линии, согласуйте ремонт этого соединения, а не замену целой гофры.
Перед заказом
Проверьте выбранный участок
Укажите симптом, найденное повреждение, нужную деталь и сведения продавца. Для прямого заказа шланга нужно отдельно сверить точный номер и установленный впуск.
Выбор по ситуации
Какую деталь согласовать
Прокрутите таблицу по горизонтали. С клавиатуры выделите таблицу и используйте стрелки влево и вправо.
| Ситуация | Что выбирать | Что проверить |
|---|---|---|
| Трещина после фильтра | Шланг впускной трубы между корпусом фильтра и дросселем по VIN. | Оба конца, посадочные размеры, изгибы, штуцер вентиляции и места под хомуты. Повреждённый шланг может пропускать воздух в обход фильтра. |
| Заменён корпус фильтра | Согласованный набор присоединяемых деталей конкретного впуска. | Номер корпуса, шланга, резонатора, вентиляционной трубки и креплений. Замена корпуса сама по себе не определяет нужную гофру. |
| Утечка у дросселя | Ремонт выявленного уплотнения или соединения. | Сервис должен отделить повреждение шланга от дефекта прокладки или посадки дросселя. |
| Повреждение до фильтра | Воздухозаборник или воздуховод своего исполнения. | Участок до фильтра, крепления, резонатор и номер по VIN. 8450031942 не является шлангом к дросселю. |
| Универсальная гофра | Отложить покупку до проверки возможности установки. | Геометрию, размеры, штуцеры, удержание хомутами и герметичность. Отсутствующий штуцер нельзя игнорировать. |
Ваши расходы
Смета выбранного ремонта
Введите цены только по реальному предложению. Шланг, воздуховод и корпус — альтернативные позиции этой сметы. Расчёт использует стоимость выбранной в проверке детали и диагностики. Если ремонт требует нескольких деталей сразу, согласуйте отдельную общую смету с сервисом. Пустое поле означает неизвестную сумму, ноль — отсутствие отдельной оплаты.
Стоимость выбранного шланга по предложению продавца.
Цена выбранной детали до фильтра, без повторного учёта шланга к дросселю.
Цена выбранного корпуса с письменно согласованным составом поставки.
Отдельно согласованная стоимость поиска неисправности. Если она уже включена в цену или не оплачивается отдельно, укажите ноль.
Кнопки − и + меняют сумму на 100 ₽. Допустимы суммы от 0 до 10 000 000 ₽, с двумя знаками после запятой.
Итого по выбранному вариантуВыберите нужную деталь
Укажите шланг, воздуховод или корпус в проверке. Затем введите его цену и стоимость диагностики.
Расчёт: выбранный шланг, воздуховод или корпус + диагностика. Цены остальных альтернатив не складываются. Смета не добавляет стоимость установки, если она не включена в предложение.
Когда отложить заказ
Причина ещё не найдена
Если есть только неровный холостой ход, свист или код неисправности, сначала локализуйте дефект. Проверьте соединения впуска, вентиляцию картера, дроссель, а по диагностической карте — зажигание и топливоподачу.
Номера или соединения различаются
При несовпадении корпуса фильтра, штуцера, вентиляционной трубки или посадочных размеров запросите точный каталожный подбор. Не переносите номер Sport, H4M или другой версии на свой двигатель по сходству формы.
Деталь совпала по каталогу
До установки сравните маркировку, геометрию, комплектность и состояние полученного шланга с заказом. После ремонта проверьте посадку, удержание хомутами и герметичность соединений. При сохранении симптома продолжите диагностику.
Сообщение продавцу
Уточните шланг по VIN
Передайте VIN, код двигателя и фотографии установленного впуска. Сохраните ответ продавца в заказе.
Подберите деталь впуска для VIN: __, двигатель: __. Нужен участок: шланг к дросселю / воздухозаборник до фильтра / корпус фильтра. Найденное повреждение: __. Пришлите точный каталожный номер, фото маркировки, изгибов, обоих концов и всех штуцеров. Для LADA 8450006394 подтвердите применяемость к установленному корпусу фильтра и дросселю, совместный номер шланга вентиляции картера, размеры соединений и хомуты. Если предлагается замена номера, укажите необходимые сопряжённые детали. Уточните число деталей в упаковке, отдельно поставляемые элементы, общую стоимость, условия получения и возврата до установки. Не подбирайте по одной фразе «для Весты».
Каталог и диагностика двигателя
Каталоги деталей LADA Vesta, Vesta SW, Vesta SW Cross, редакции 02.2021 и 04.2022: группа 131110, страницы 101–102 — совместные номера шлангов. Группа 131210, страница 103 — Sport. Группы 132010 и 133120, страницы 104 и 107 — воздухозаборник 8450031942. Коды P4M и P4P относятся к указанным в этих каталогах двигателям 21129 и 21179. Для другого выпуска проверяйте каталог по VIN.
Технологическая инструкция АВТОВАЗ 3100.25100.12056 для ВАЗ-21129 с контроллером М86: разделы 1.5–1.6, страницы 23–24, предварительные проверки на странице 298 и диагностика пропусков на странице 149. Она разделяет вентиляцию картера, шланг впуска и другие возможные причины неисправности. Процедуры не переносите автоматически на H4M или другой контроллер.
