Щуп выбирают по точному двигателю, каталожному номеру и направляющей трубке. Сверьте длину от упора, положение меток и посадку. Если деталь целая, а масло плохо видно, сначала повторите замер по руководству своего автомобиля.
Похожая ручка не подтверждает правильный уровень
Длина щупа, упор и направляющая трубка определяют положение измерительной части в картере. Щуп от другого исполнения может вставиться, но его отметки окажутся на другой высоте. Новый указатель нужен при повреждении или утрате детали. Расход масла, течь и дымность требуют отдельной диагностики.
Точный двигатель
Укажите код двигателя, год, VIN и исполнение картера. Обозначения «1.6», «1.8» и название кузова не заменяют каталожную сверку.
Длина и метки
Сравнивайте расстояние от штатного упора до конца и до каждой отметки. Общая длина с ручкой не описывает рабочую геометрию.
Направляющая трубка
Проверьте номер, форму, крепление и посадку трубки. Изгиб или неполная установка меняют положение щупа.
Правильное измерение уровня масла
Ровная площадка, состояние двигателя и порядок повторной проверки берутся из руководства своей машины. Щуп должен входить до штатного упора.

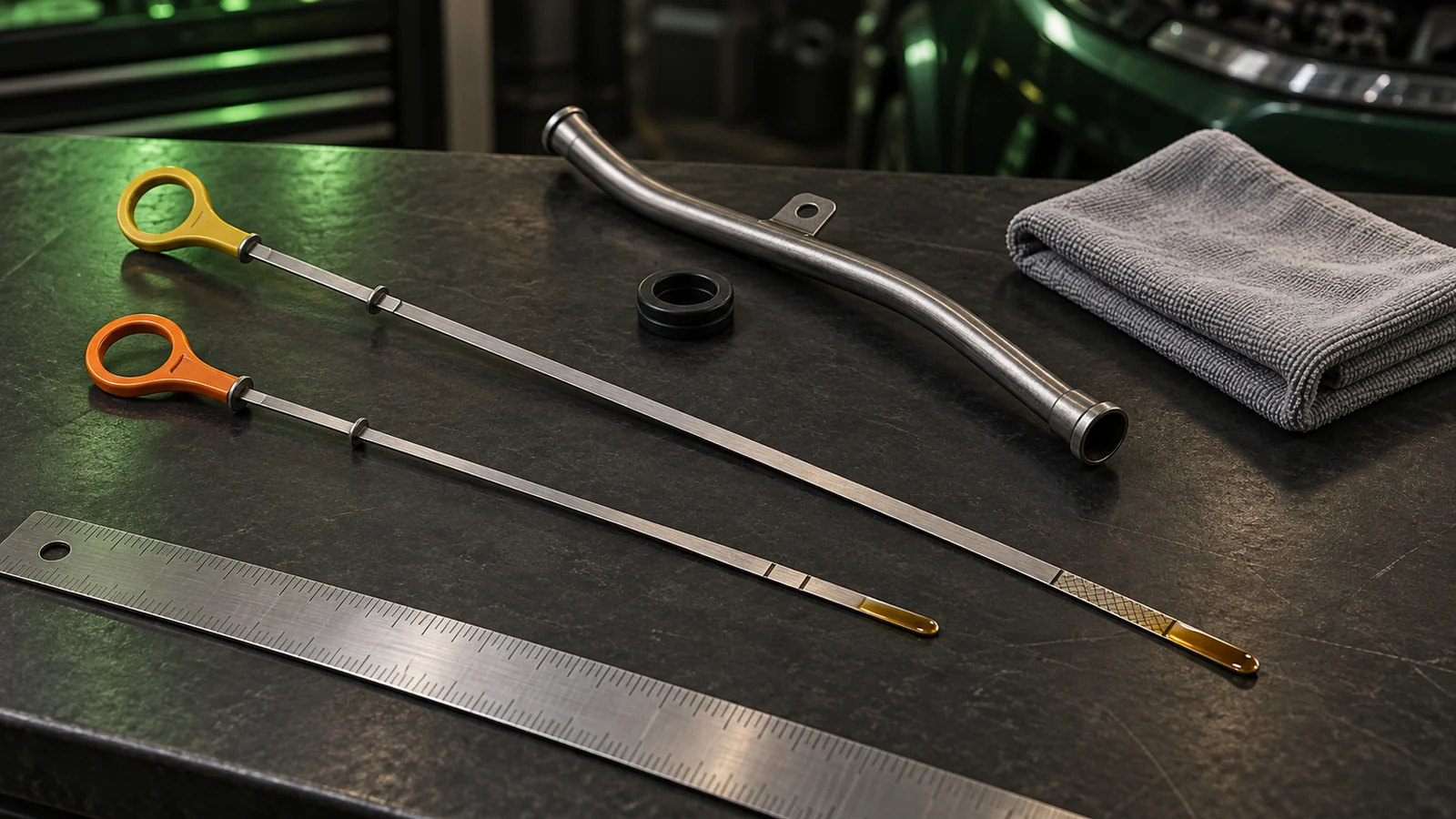

Сверьте щуп вместе с трубкой и упором
Положение меток сравнивают относительно посадочного упора. Для выбора нужны каталог и промеры конкретной детали.
Проверка перед покупкой
Нужен ли новый щуп и что ещё проверить
Ваш следующий шаг
Сверьте двигатель, трубку и метки
Неполные ответы не подтверждают готовность к заказу.
- Уточните причину покупки и двигатель.
- Сверьте карточку товара и состав заказа.
Геометрия и исполнение
Что смотреть в карточке щупа масла
ВАЗ 1.6 и 1.8
В каталоге Vesta 04.22 для раздела P4M/P4P указаны 21120-1009045-00 и 21129-1009045-00. Номер замены в старой редакции не подтверждает взаимозаменяемость во всех годах и картерах. Уточните актуальный номер по VIN.
H4M
В том же каталоге у H4M щуп 111408024R отделён от узла «трубка, щуп» 111505332R. ВАЗовский щуп и деталь H4M нельзя выбирать по похожей ручке.
Трубка и уплотнение
Для ВАЗ в схеме отдельно указаны направляющие 21124-1009080-00 и 21129-1009080-00, а также уплотнитель 21120-1009078-00. Состав коробки проверяют отдельно от названия «в сборе».
NG, Sport и замены двигателя
Старая схема не подтверждает современные исполнения и переделанные моторы. Нужны актуальный каталог, установленная трубка и письменное подтверждение продавца для конкретной машины.
Смета по вашим суммам
Сколько стоит согласованный комплект
Введите суммы из предложения продавца и сметы сервиса в целых рублях. Пустое поле означает неизвестную стоимость. Ноль указывайте только для подтверждённой позиции без отдельной оплаты. Если трубка и уплотнение входят в комплект щупа, не считайте их повторно.
Цена всего выбранного указателя или комплекта.
Только отдельно оплачиваемая трубка.
Только отдельно оплачиваемое уплотнение.
Согласованная установка и проверка посадки.
Итого по вашему заказуВведите четыре суммы
Неизвестные расходы не считаются нулевыми.
Расчёт: щуп + отдельно оплачиваемая трубка + уплотнение + работа и проверка. Каждую позицию указывайте один раз. Если она включена в комплект, отдельно прибавлять её не нужно.
Когда остановиться
Новый щуп не устранит расход масла
Щуп целый, масло плохо видно
Повторите процедуру из руководства. Проверьте чистоту измерительной части, полную посадку и одинаковые условия замера. Случайный щуп с удобной ручкой не гарантирует верных показаний.
Щуп заедает или не садится
Не сгибайте и не укорачивайте новую деталь ради установки. Проверьте трубку, упор, уплотнение и соответствие номера. Повреждённая направляющая требует отдельного решения.
Уровень падает или есть течь
Зафиксируйте показания в сопоставимых условиях и обратитесь за диагностикой. Щуп измеряет уровень, а не давление. Его замена не устраняет течь, дымность и причину расхода масла.
Номер или метки не совпали
Согласуйте расхождение до установки. Не переносите метки самостоятельно и не выбирайте уровень по чужой длине. Упаковку и ответ продавца сохраняйте до проверки детали.
Руководство автомобиля и каталог указателя
Руководство LADA Vesta от 03.03.2022, раздел «Система смазки двигателя», страница 125: проверка на холодном неработающем двигателе на горизонтальной площадке, штатные границы уровня и установка указателя до упора. Это описание этой редакции, для другой машины сверьте своё руководство. Каталог LADA Vesta 04.22, разделы 113110 и 113210: отдельные щупы, трубки и уплотнения H4M и ВАЗ. Копия каталога подтверждает расположение и номера в указанной редакции, актуальное исполнение проверяют по VIN.
Полезно после проверки
Уровень, масло и давление
Сообщение продавцу
Уточните щуп масла до оплаты
Скопируйте сообщение, отправьте продавцу и сохраните ответ в переписке по заказу.
Подтвердите щуп масла по моему VIN, коду двигателя, году, исполнению картера и номеру установленной направляющей трубки. Укажите актуальный OEM и точный состав: отдельный щуп или комплект с трубкой и уплотнением. Пришлите фото маркировки и промеры от посадочного упора до конца, MIN и MAX или границ штатной измерительной зоны. Сверьте форму, упор, ручку, уплотнение и полную посадку. Не подменяйте ВАЗ 1.6, ВАЗ 1.8 и H4M друг другом. Для NG, Sport и заменённого двигателя подтвердите применяемость отдельно. Уточните получение и возврат до установки.
Сохраните артикул, размеры щупа и порядок измерения уровня масла
- 01
Подтвердите причину покупки
Отделите повреждённый щуп от погнутой трубки, плохо читаемых показаний и расхода масла.
- 02
Сверьте геометрию
Сохраните номер и фото промеров от упора, положения меток и направляющей. Состав комплекта согласуйте отдельно.
- 03
Осмотрите до установки
Проверьте целостность ручки, отсутствие изгибов и заусенцев, состояние уплотнения. Расхождения согласуйте до следов монтажа.
- 04
Проверьте уровень по руководству
Установите щуп до упора и повторите измерение в предусмотренных условиях. Не доливайте масло по непроверенным отметкам.
