Как снять бардачок Lada Vesta

Для какого вещевого ящика подходит порядок

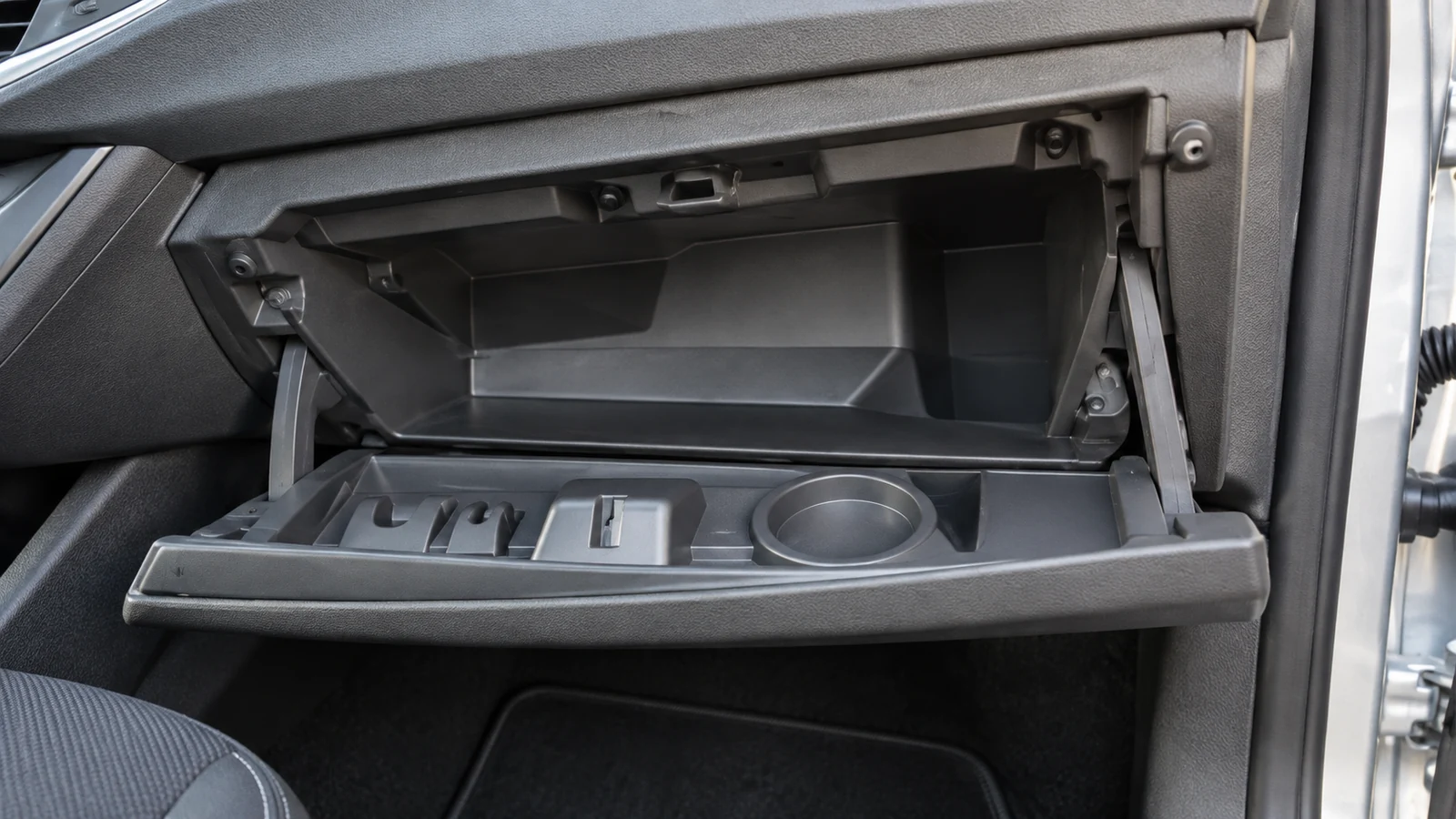

Механическая последовательность относится к ящику на пяти винтах из ТИ АВТОВАЗ 3100.25100.20589. Это не указание снимать всю панель приборов. Перед работой осмотрите крепления и оснащение своего ящика: другую облицовку, расположение винтов и дополнительные соединения на Vesta NG нельзя автоматически считать совпадающими с ранней панелью.

Для другого корпуса с несовпадающим крепежом сначала нужна его схема демонтажа. Наличие охлаждения или USB не означает, что у всех машин одинаковые защёлки с обратной стороны.

Подготовка и инструмент

• Насадка Torx T20 с ручным держателем и ключ на 10 для минусовой клеммы АКБ.
• Плоская отвёртка для освобождения плафона по заводской карте. Поверхность вокруг светильника защитите от царапин.
• Фонарь, ёмкость для пяти винтов, мягкая подкладка под снятый корпус.

Освободите вещевой ящик и место у ног пассажира. Автомобиль должен стоять с выключенным зажиганием и стояночным тормозом. После завершения работы электроники отсоедините минусовую клемму АКБ по руководству автомобиля и исключите её случайное касание вывода. Не включайте питание с разъединёнными колодками во время работы.

За ящиком находятся другие элементы панели. Не отсоединяйте подушку безопасности, её выключатель и жгуты ради снятия одного бардачка. В заводском порядке правая боковая облицовка с выключателем подушки снимается следующим отдельным этапом разборки панели, а не обязательной подготовкой этой операции.

Как снять вещевой ящик

1. 1

   Откройте крышку и осмотрите крепления

   Найдите винты крепления корпуса к панели, плафон и видимые дополнительные подключения. Сделайте фотографию расположения проводов. Не начинайте с выдёргивания корпуса: сначала нужно освободить светильник и крепёж.

2. 2

   Извлеките плафон при отключённом питании

   Аккуратно освободите светильник из посадочного отверстия плоской отвёрткой, не царапая окружающий пластик. Выводите сам корпус плафона, не тяните за провода. Если фиксатор не освобождается, осмотрите его положение, а не увеличивайте усилие на кромке ящика.

3. 3

   Отсоедините колодку плафона

   Удерживая разъём за корпус, освободите его фиксатор и разъедините соединение. Отложите светильник. Убедитесь, что оставшийся провод не зацепится за край отверстия при перемещении бардачка.

4. 4

   Отверните пять винтов T20

   Выворачивайте винты ручным инструментом, удерживая насадку прямо в шлице. Сложите весь крепёж в ёмкость и поддержите корпус перед последним винтом. Не пытайтесь выломать ящик, если он ещё удерживается креплением, которое не было замечено при осмотре.

5. 5

   Освободите колодку концевика крышки

   Осторожно выведите ящик настолько, чтобы получить доступ к его соединению, не натягивая жгут. Отсоедините колодку от концевого выключателя крышки. Не путайте её с уже снятым разъёмом плафона и не оставляйте корпус висеть на проводе.

6. 6

   Проверьте, что корпус полностью свободен

   Перед окончательным извлечением осмотрите обратную сторону. На машине с охлаждением, USB или нештатной проводкой сначала определите их реальную связь с корпусом. Если соединение не видно или его фиксатор неизвестен, прекратите вытягивание и уточните процедуру для оснащения. Не отрывайте воздуховод и не обрезайте жгут.

7. 7

   Уберите ящик и оцените открывшийся доступ

   Положите корпус на мягкую поверхность, проверьте монтажные ушки и резьбовые места. Дальнейшая разборка выполняется уже под конкретную задачу. Снятый ящик не даёт основания подтягивать наугад крепления подушки безопасности или проклеивать её корпус.

Если ящик снимался ради доступа к мотору печки, дальнейшие действия отличаются от работы с отделкой: потребуется порядок замены вентилятора отопителя с его собственными подключениями и креплением. Не проверяйте крыльчатку пальцами при включённом питании.

Как установить ящик обратно и проверить результат

1. Убедитесь, что корпус цел, его крепления не треснули, а за местом установки не осталось инструмента. Восстановите снятые соединения своей комплектации и колодку концевика, пока к ним есть доступ.
2. Совместите корпус с посадочным местом. Провода не должны попадать под крепёж или натягиваться при открывании крышки. Не подтягивайте перекошенный ящик винтами.
3. Наживите все пять штатных винтов и закрепите корпус ручным инструментом. В приведённой процедуре нет отдельного момента для этих винтов. Произвольную числовую норму применять нельзя. Если винт проворачивается, проверьте повреждение крепления.
4. Подсоедините плафон и установите его в посадочное отверстие. Уберите инструмент, восстановите питание после завершения подключений.
5. Несколько раз откройте и закройте крышку. Она должна фиксироваться без перекоса. Освещение, если оно предусмотрено, должно реагировать на её положение. Проверьте восстановленные USB и охлаждение, если они затрагивались.

При оставшемся дребезге сначала исключите забытый крепёж, предметы внутри и неплотную посадку корпуса. Если шум идёт глубже, отдельно проверяют переднюю панель и её облицовки. Повторное снятие ящика не заменяет определения источника звука.
