Как снять заднюю полку Lada Vesta седан

Какая полка разбирается

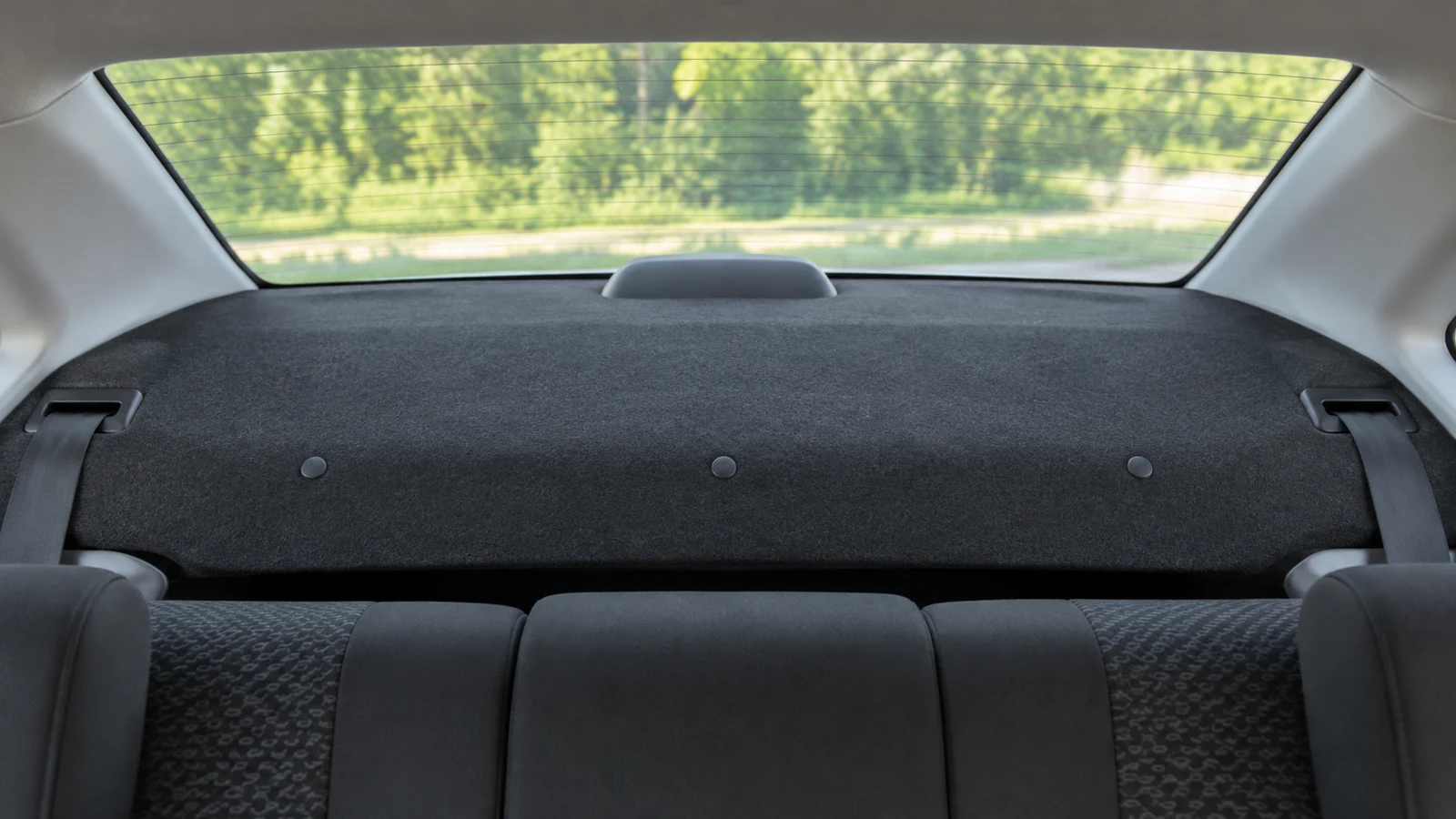

Порядок относится к обивке под задним стеклом седана из заводской ТИ 3100.25100.20589. Металлическую панель кузова не снимают и не режут. У универсалов SW и SW Cross другая отделка грузового отсека: съёмная шторка не разбирается как полка седана.

Проверьте фактическую компоновку: боковые облицовки соединены с обивкой полки, через неё проходят задние боковые ремни, на полке установлен дополнительный сигнал торможения. Если крепления или элементы безопасности на вашей машине отличаются, нужна процедура соответствующего исполнения. Аксессуары, динамики и проводка, установленные предыдущим владельцем, могут дополнительно удерживать панель.

Для сборки нужен динамометрический ключ. Работа затрагивает нижние точки крепления ремней безопасности. Если нет инструмента, опыта их правильной установки или есть повреждения креплений, поручите разборку и сборку сервису. Нельзя пользоваться задними местами с незакреплёнными ремнями, даже если обивка уже стоит на месте.

Что подготовить

• Ключ на 10 для минусовой клеммы АКБ, головку на 14 с воротком и динамометрическим ключом.
• Torx T20, плоскую отвёртку для вставок ремней и подходящий съёмник крепёжных кнопок обивки. В ТИ указан инструмент 12770.
• Ёмкости для крепежа, фонарь, мягкую подкладку под снятый сборный элемент. Помощник облегчит извлечение широкой панели без перегиба.

Поставьте машину на ровном месте, затормозите стояночным тормозом, выключите зажигание. Освободите задние сиденья и полку от вещей, снимите установленное детское кресло. После завершения работы электроники отключите минусовую клемму аккумулятора. До снятия креплений сфотографируйте положение лент и деталей, не переставляя их между сторонами.

Как снять обивку задней полки

1. 1

   Освободите передние крепления подушки сиденья

   Поднимите передний край подушки у точки крепления, выводя петлю каркаса из фиксатора кузова. Повторите с другой стороны. Работайте рядом с креплением, а не тяните за середину обивки. Не пытайтесь сразу вытащить подушку, пока её задние петли ещё удерживаются.

2. 2

   Выведите задние петли и уберите подушку

   Сдвиньте подушку назад, к багажнику, затем приподнимите её задний край, освобождая петлю из захвата. Повторите со второй стороны и выньте подушку. Следите за замками ремней и проводкой, если она предусмотрена вашим оснащением: сиденье не должно вытягивать их за собой.

3. 3

   Освободите нижние крепления боковых ремней

   Головкой на 14 отверните болты нижнего крепления правого и левого ремней безопасности. Сохраните расположение крепёжных деталей и лент. Не разбирайте катушки и не откручивайте все соседние крепления на полу: для снятия полки требуется именно этот этап, а не демонтаж ремней целиком.

4. 4

   Сложите спинки и снимите отделку арок

   Потяните вверх фиксаторы и наклоните обе спинки вперёд. Отверните винты T20 облицовок арок боковин справа и слева, освободите уплотнитель дверного проёма на участке сопряжения и снимите эти детали. Отделка не должна висеть на оставшемся винте или быть зажата уплотнителем.

5. 5

   Освободите облицовки окон боковин от кузова

   С каждой стороны отверните предусмотренный винт T20. Последовательно освободите пластиковые держатели, поддерживая накладку рядом с точкой фиксации. Не отрывайте её от полки: на этом этапе боковые детали остаются соединёнными с обивкой и снимаются вместе с ней.

6. 6

   Извлеките кнопки полки и вставки ремней

   Съёмником выньте крепёжные кнопки обивки. Затем осторожно освободите вставки правого и левого ремней из отверстий полки. Не повреждайте ленту кромкой инструмента и не расширяйте прорезь в панели, пытаясь протянуть ремень через неосвобождённую вставку.

7. 7

   Выведите ремни и отключите стоп-сигнал

   Поддерживая полку с боковыми облицовками, аккуратно проденьте освобождённые ремни через её отверстия. При перемещении панели найдите колодку дополнительного сигнала торможения и отсоедините её за корпус разъёма. Не вытягивайте широкую деталь на длину натянутого жгута.

8. 8

   Снимите сборный элемент без перегиба

   Убедившись, что крепёж, ремни и проводка больше не удерживают панель, выньте её вместе с правой и левой облицовками. Защитите кромки и заднее стекло от касания инструментом. При сопротивлении остановитесь и найдите оставшуюся точку крепления, а не складывайте полку пополам.

9. 9

   Разделите полку и боковины, только если это нужно

   На снятом элементе отверните по три винта T20 с каждой стороны, соединяющих боковые облицовки с полкой. Для доступа под полку это разделение может не требоваться. Осмотрите посадочные места и держатели. Сломанные детали заменяют подходящими, не закрепляют длинными саморезами в кузов.

Как собрать и проверить безопасность

Собирайте в обратном порядке. Если боковые детали отделялись, сначала закрепите их на снятой полке. Проведите ремни через соответствующие отверстия без перекручивания, восстановите вставки и подключите дополнительный стоп-сигнал. Уложите жгут по прежнему маршруту, совместите держатели и закрепите полку с боковинами.

Неполадки фиксаторов задних сидений нужно устранить до поездки, а не прижимать незапертую спинку грузом из багажника. Для проверки потяните спинку вперёд без подъёма ручки фиксатора: она должна оставаться запертой.

Если после сборки заедают ремни безопасности, сначала исключите перекручивание и зажим в проходах полки. Повреждённая лента, резьба крепления или неисправная катушка — основание остановить работу и обратиться в сервис. Увеличенная затяжка болта и смазка ленты не заменяют ремонта.
