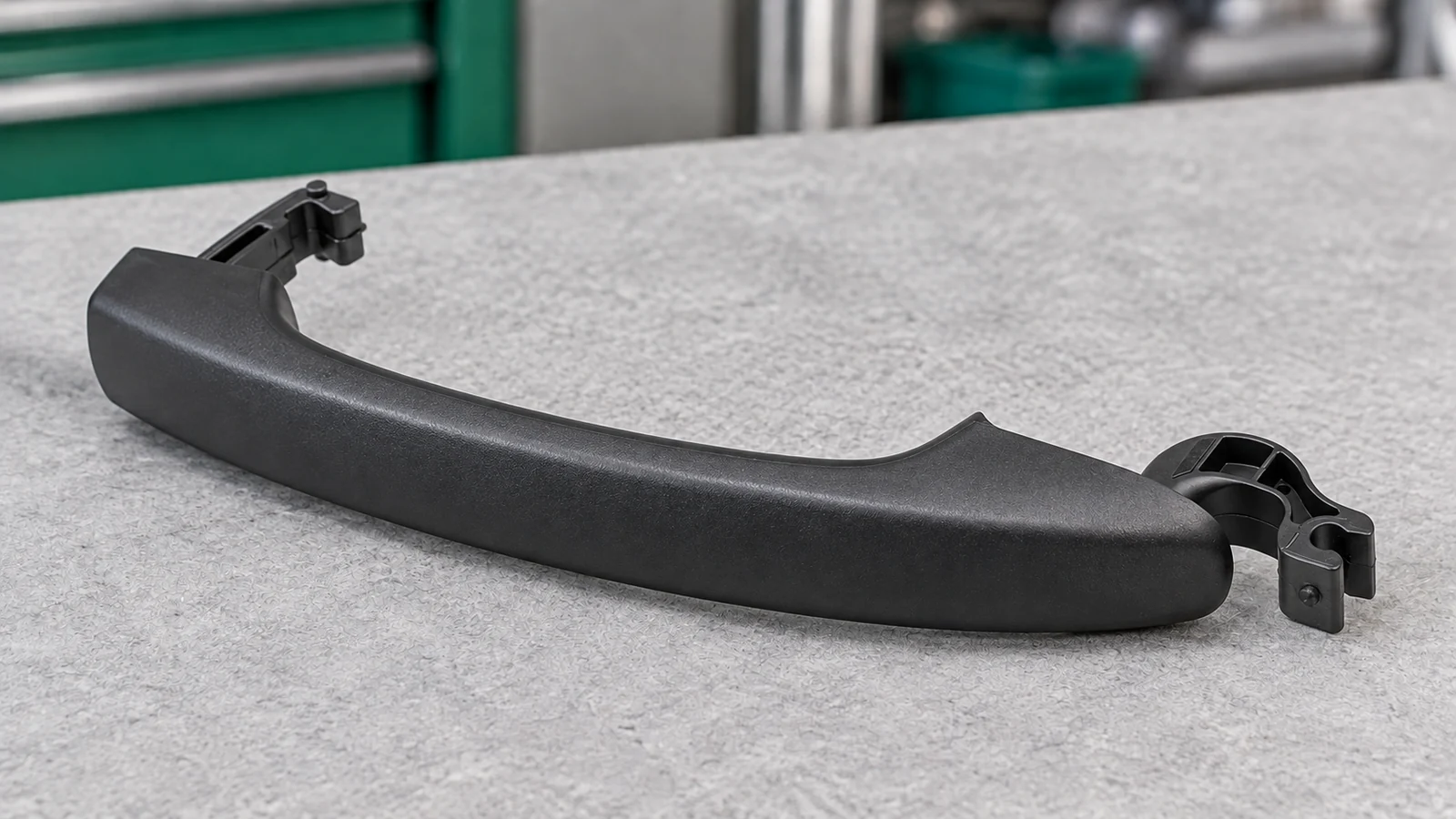

Наружную ручку двери Lada Vesta снимают со стороны торца двери: убирают сервисную заглушку, освобождают фиксирующий винт, вынимают личинку замка или декоративную вставку, а затем сдвигают подвижную ручку назад и выводят её зацепы из панели. Карту двери для замены одной ручки обычно не снимают. Если повреждён внутренний механизм или трос, требуется отдельная разборка двери.
На водительской стороне это может быть корпус личинки замка, на другой двери — декоративная вставка. Её фиксатор доступен через отверстие в торце двери.
Задняя дверь
Порядок начинается с декоративной заглушки
После освобождения торцевого винта снимают неподвижную часть рядом с подвижной ручкой. Саму ручку выводят тем же движением назад.
Обычная ручка
Обивку двери разбирать не требуется
Если меняется только наружная подвижная деталь, доступ к её фиксации находится снаружи и на торце двери.
Сенсор доступа
Разъём и проводку проверяют отдельно
Ручка с кнопкой или сенсором бесключевого доступа может иметь электрическое соединение. Перед заменой сверяют комплектацию по VIN и сервисную карту конкретного поколения.
Не выкручивайте торцевой винт без необходимости до конца.
Его задача — освободить личинку или декоративную вставку. Если внутренний фиксатор уйдёт в полость двери, придётся снимать обивку и восстанавливать положение механизма.
Чем отличаются передняя и задняя двери
Место
Неподвижная часть
Что снимают первой
Что проверить
Передняя водительская дверь
личинка механического замка или её корпус
корпус после освобождения винта T20
работу ключа и центрального замка
Передняя пассажирская дверь
декоративная вставка конкретного исполнения
вставку рядом с ручкой
возврат ручки и открывание двери
Задняя дверь
декоративная заглушка
заглушку после освобождения винта T20
наружное открывание и блокировку замка
Vesta NG или бесключевой доступ
зависит от комплектации
по актуальной сервисной карте
разъём, кнопку или сенсор ручки
На LADA Vesta первого поколения заводская технологическая последовательность одинакова для подвижной части передней и задней ручки: после снятия неподвижной вставки ручку не оттягивают, а сначала сдвигают назад. Затем выводят задний зацеп из панели двери и преодолевают фиксатор переднего шарнира.
Что понадобится для работы
Основной инструмент
насадка Torx T20.
Удлинитель и небольшой вороток.
Тонкая пластиковая лопатка,
фонарь.
Для защиты двери
малярная лента,
чистая микрофибра.
Магнитный лоток для мелких деталей,
мягкая накладка на инструмент.
До начала
откройте дверь и опустите стекло.
Сфотографируйте положение вставки.
Сверьте новую ручку по двери и комплектации.
Не закрывайте дверь со снятой ручкой.
Порядок снятия и замены наружной ручки
01
Уточните дверь и тип ручки
Определите сторону, переднюю или заднюю дверь, наличие личинки, кнопки или сенсора бесключевого доступа. Сравните новую деталь со старой по форме зацепов, посадке и электрическому исполнению.
02
Защитите окрашенную панель
Очистите ручку и торец двери от песка. Заклейте малярной лентой кромку вокруг неподвижной вставки и заднего конца ручки, чтобы инструмент и пластик не поцарапали лак.
03
Снимите сервисную заглушку
Найдите небольшую заглушку на торце открытой двери напротив наружной ручки. Подденьте её пластиковой лопаткой и уберите в лоток, не проталкивая внутрь отверстия.
04
Освободите торцевой фиксатор
Через открывшееся отверстие насадкой Torx T20 постепенно ослабляйте винт. Одновременно слегка проверяйте неподвижную вставку рукой. Остановитесь, когда она освободится. Полностью извлекать винт не требуется.
05
Снимите личинку или декоративную вставку
Аккуратно вытяните неподвижную часть наружу. На водительской двери не поворачивайте личинку и не тяните её инструментом за тонкие края. Если вставка не выходит, ещё немного освободите винт, не применяя рычаг к лаку.
06
Сдвиньте ручку назад
Возьмитесь за подвижную ручку, но не оттягивайте её на себя. Сначала переместите всю ручку в сторону снятой вставки, то есть назад по автомобилю.
07
Выведите задний и передний зацепы
Удерживая ручку в сдвинутом положении, приподнимите её заднюю часть и выведите задний зацеп из отверстия панели. Затем потяните ручку наружу настолько, чтобы передняя часть вышла из шарнирного фиксатора.
08
Осмотрите механизм до установки
Проверьте передний фиксатор, рычаг возвратного механизма, уплотнения и окрашенные края отверстий. Сломанный механизм, отсоединённый трос или повреждённый сенсор требуют разборки двери, а не установки новой ручки поверх неисправности.
09
Установите новую ручку
Введите переднюю часть в шарнирный фиксатор и убедитесь, что зацеп ручки захватил рычаг возвратного механизма. Заведите задний зацеп в панель, сдвиньте ручку в рабочее положение и установите личинку или декоративную вставку.
10
Зафиксируйте вставку и проверьте дверь
Подтяните торцевой винт до надёжной фиксации без чрезмерного усилия и верните сервисную заглушку. При открытой двери несколько раз проверьте ход и возврат ручки, затем испытайте замок, центральную блокировку и механический ключ, если он предусмотрен.
Как понять, что ручка установлена правильно
Ход
Ручка возвращается без заедания
Подвижная часть идёт плавно, не трёт окрашенную панель и полностью возвращается после отпускания.
Зацеп
Замок открывается с первого движения
Нет пустого хода, щелчка сломанного пластика или необходимости оттягивать ручку несколько раз.
Блокировка
Запертая дверь снаружи не открывается
Центральный замок и механический ключ работают штатно, а неподвижная вставка не двигается в посадочном месте.
Неисправность
Ручка осталась без нагрузки
Не захлопывайте дверь. Снимите ручку повторно и проверьте, попал ли её зацеп на рычаг возвратного механизма. При повреждении троса или корпуса нужна разборка двери.
Частые ошибки
Сразу тянуть ручку наружу. Сначала её сдвигают назад. Иначе можно сломать задний зацеп или передний шарнирный фиксатор.
Полностью выкручивать торцевой винт. Внутренний держатель может сместиться и упасть в полость двери.
Поддевать вставку металлической отвёрткой без защиты. Узкая кромка быстро оставляет скол на лакокрасочном покрытии.
Не попасть зацепом в рычаг механизма. Ручка встанет на место, но будет двигаться без нагрузки и не откроет замок.
Сразу захлопнуть дверь. Все проверки сначала выполняют при открытой двери, чтобы при ошибке не остаться с закрытым замком.
Если ручка тугая, замерзает или не открывает замок
Проверьте не только наружную деталь
Общая страница наружных ручек помогает отличить поломку самой ручки от неисправности возвратного механизма, троса, замка, личинки или бесключевого доступа.
Порядок освобождения торцевого винта, снятия личинки или декоративной вставки, сдвига ручки назад и захвата рычага возвратного механизма сверён по технологическим инструкциям АвтоВАЗ для передней и задней дверей LADA Vesta первого поколения. Для Vesta NG и ручек с бесключевым доступом исполнение проверяют по VIN и актуальной сервисной карте.
