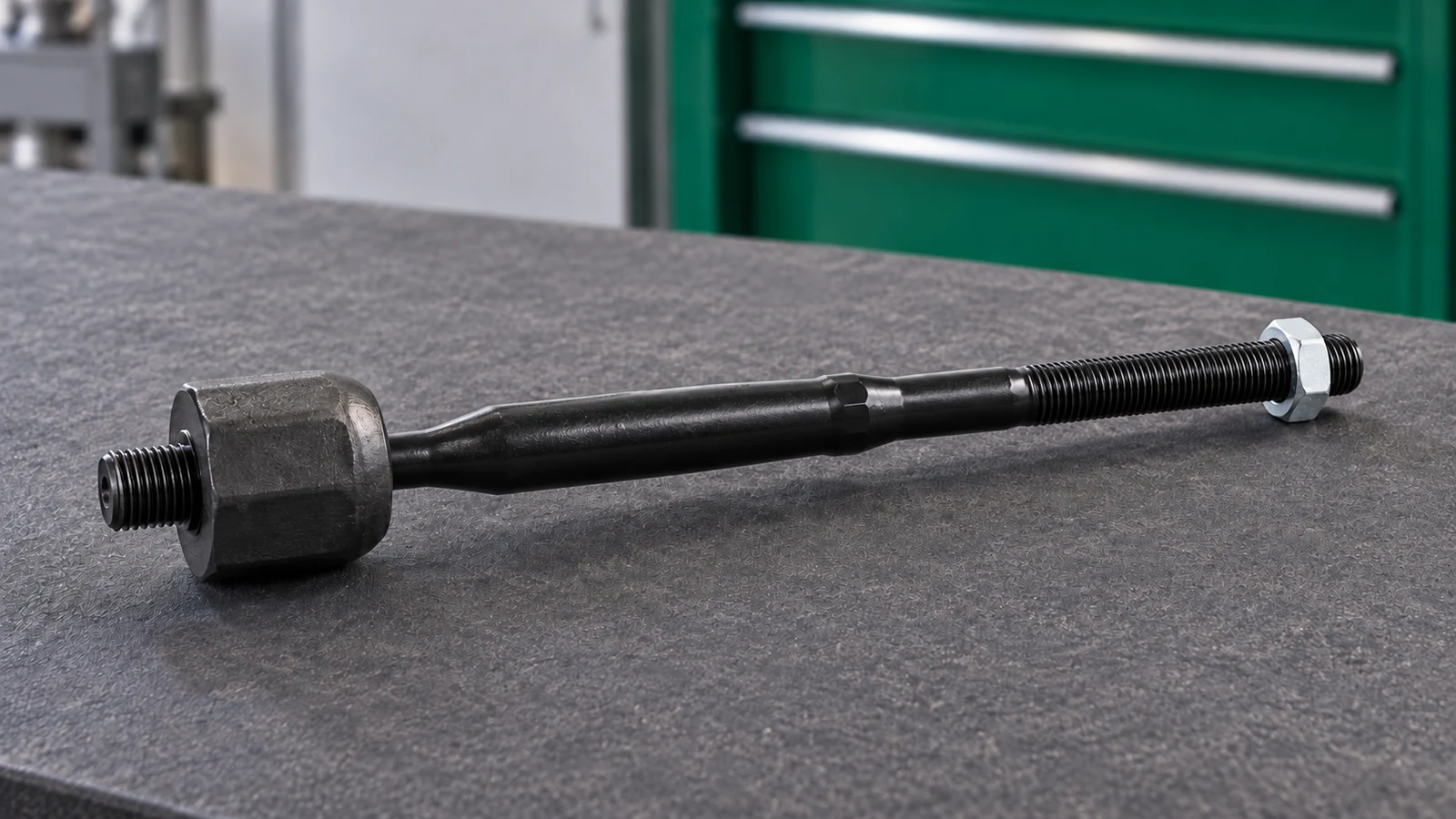

Рулевую тягу Lada Vesta меняют только после подтверждения люфта во внутреннем шарнире. Перед разборкой исключают наконечник, ступичный подшипник, крепление рейки и шаровые соединения подвески. При снятии тяги рейку удерживают за предусмотренные грани: передавать усилие отворачивания на зубчатый механизм нельзя. После сборки автомобиль обязательно направляют на проверку и регулировку схождения.
Помощник коротко покачивает руль, а проверяющий чувствует перемещение корпуса внутреннего шарнира относительно рейки.
Диагноз подтвердить
Стук повторяется под нагрузкой
Люфт должен воспроизводиться при проверке колеса и рулевого привода, а не определяться только по звуку в салоне.
Проверять наконечник
Движется наружный шарнир
Если зазор виден у пальца в поворотном кулаке, меняют наконечник, а исправную внутреннюю тягу не трогают.
Проверять рейку
Смещается вал или корпус механизма
Люфт зубчатой пары, втулки либо креплений рейки не устраняется установкой новой тяги.
Не работайте под автомобилем, который удерживает только домкрат.
Нужны подъёмник либо ровная твёрдая площадка и страховочная опора. Перед разборкой заблокируйте автомобиль от перемещения, но не затягивайте стояночный тормоз как единственную меру безопасности.
Что сверить перед заказом детали
Параметр
Почему важен
Как проверить
VIN и год выпуска
В каталоге могут быть разные ревизии рулевого механизма
Подбирать тягу по электронному каталогу для конкретного VIN
Маркировка рейки
Форма корпуса шарнира и резьба должны совпадать
Сверить номер и производителя установленного механизма
Длина и резьба
Неверная геометрия не позволит правильно выставить схождение
Сравнить новую и снятую тяги до установки
Пыльник и хомуты
Негерметичный чехол быстро загрязняет шарнир и рейку
Осмотреть чехол, кромки и комплект крепления отдельно
Для Vesta разных лет нельзя переносить каталожный номер, форму стопорения или момент затяжки только по внешнему сходству детали. Окончательное соответствие проверяют по VIN, маркировке рулевого механизма и актуальной сервисной документации.
Что понадобится для замены
Для безопасной разборки
подъёмник или домкрат со страховочной опорой;
противооткатные упоры;
съёмник рулевого наконечника;
набор ключей и головок;
проникающий состав для резьбы.
Для рулевой тяги
ключ или съёмник внутренней тяги;
ключ для удержания рейки;
новая тяга, проверенная по VIN;
исправный пыльник и новые хомуты;
крепёж по сервисному регламенту.
Для контроля
фонарь и чистая ветошь;
линейка или штангенциркуль;
динамометрический ключ нужного диапазона;
возможность проверить схождение;
данные затяжки для установленной рейки.
Порядок замены рулевой тяги
01
Поставьте колёса прямо
Зафиксируйте положение рулевого колеса и измерьте длину собранной тяги либо расстояние до контрольной точки. Это поможет доехать до стенда, но не заменит регулировку схождения.
02
Подготовьте крепёж
На стоящем автомобиле ослабьте колёсные болты. Очистите доступную резьбу наконечника и контргайки, отметьте их положение и обработайте закисшие соединения.
03
Надёжно поднимите автомобиль
Установите страховочную опору, снимите колесо и проверьте устойчивость кузова. Не прикладывайте большое усилие к рулевому приводу на неустойчивом автомобиле.
04
Отсоедините наконечник
Ослабьте контргайку, отверните гайку пальца и выведите палец из поворотного кулака съёмником. Не бейте по резьбе и не повреждайте пыльник соседних шарниров.
05
Снимите наконечник с тяги
Сосчитайте обороты и сохраните контрольный размер. Если резьба закисла, не нагревайте узел рядом с резиновым чехлом рейки: сначала освободите соединение безопасным способом.
06
Освободите защитный пыльник
Снимите хомуты, аккуратно стяните чехол и проверьте его на трещины. Запомните положение вентиляционного канала и не используйте повреждённый хомут повторно, если он не обеспечивает герметичность.
07
Осмотрите рейку до снятия тяги
Внутри чехла не должно быть воды, абразивной грязи, ржавчины и следов смазки из рулевого механизма. Коррозия штока, течь или люфт самой рейки требуют отдельной дефектовки.
08
Удерживайте рейку при отворачивании
Поставьте ключ на предусмотренные грани рейки и вторым инструментом отверните корпус внутреннего шарнира. Не допускайте, чтобы момент отворачивания передавался на зубчатую пару и опоры механизма.
09
Сравните старую и новую детали
Проверьте общую длину, резьбу, форму шарнира и свободное движение без заеданий. Защитные элементы должны сидеть плотно, а резьба — входить от руки без перекоса.
10
Установите новую тягу
Продолжая удерживать рейку, затяните корпус шарнира способом и моментом из актуальной сервисной карты. Если конструкцией предусмотрено стопорение или замена крепежа, восстановите его точно по регламенту.
11
Верните пыльник и наконечник
Установите чехол без перекручивания, закрепите обе кромки и проверьте вентиляцию. Наверните наконечник до сохранённого размера, соедините его с кулаком и затяните крепёж по данным конкретного исполнения.
12
Соберите и проверьте рулевое управление
Установите колесо, несколько раз плавно поверните руль в обе стороны и убедитесь, что чехол не растягивается и не задевает детали. После короткой осторожной поездки выполните проверку и регулировку схождения на стенде.
Как принять работу после замены
На месте
Руль движется без заеданий
При плавном повороте нет ступенек, стука и натяжения пыльника; соединения не смещаются.
После стенда
Руль стоит ровно
Схождение отрегулировано, автомобиль не уводит, а мастер распечатал итоговые значения.
Работу остановить
Под пыльником вода или коррозия
Установка одной новой тяги не устраняет повреждение рейки. Механизм нужно дефектовать до сборки.
Вернуться в сервис
Остались люфт или стук
Повторно проверяют наконечник, рейку, её крепления, ступицу и шарниры подвески, а не подтягивают новую тягу наугад.
Ошибки при самостоятельной замене
Менять тягу только по стуку. Такой же звук дают наконечник, крепление рейки, стойка стабилизатора и другие шарниры.
Отворачивать шарнир без удержания рейки. Усилие проходит через зубчатую пару и может повредить рулевой механизм.
Ставить старый повреждённый пыльник. Вода и песок быстро испортят новый шарнир и поверхность рейки.
Считать обороты наконечника точной регулировкой. Это только приблизительное положение для безопасной доставки автомобиля на стенд.
Использовать чужой момент затяжки. Данные должны соответствовать установленной рейке, крепежу и текущей сервисной документации.
Перед заказом и ремонтом
Сначала отделите тягу от наконечника и рейки
Общая диагностическая страница помогает сравнить признаки износа всех элементов рулевого привода и не заменить исправную деталь.
Последовательность снятия пыльника, удержания рейки при отворачивании внутреннего шарнира и последующей проверки углов установки колёс сверена по сборнику технологических инструкций ОАО «АВТОВАЗ» для LADA Vesta и ремонтной документации по рулевому управлению. Требования к безопасной эксплуатации рулевого управления и обращению в сервис сопоставлены с официальным руководством LADA Vesta. Точные моменты затяжки и способ стопорения необходимо брать из актуальной сервисной карты конкретного рулевого механизма.
Руководство LADA Vesta 2024 года
?
Не нашли ответ на свой вопрос?
Опишите проблему в комментариях — мы ответим в ближайшее время. Укажите e-mail, чтобы получить уведомление об ответе
Игорь
Перед разборкой наклейте на крыло полоску малярной ленты и отметьте на ней положение руля. Потом измерьте расстояние между контргайкой и торцом тяги штангенциркулем, а не полагайтесь только на число оборотов наконечника. До стенда машина доедет спокойнее, если исходный размер сохранён.
сразу на сход-развал запишитесь, ещё до ремонта. после сборки вроде всё ровно, а на дороге руль может уйти. на трассу так не надо, до стенда потихоньку. если руль совсем боком — перемерьте тягу и гляньте контргайку, возможно наконечник на один-два оборота мимо. но крутить на глаз долго смысла нет, мастер всё равно будет выставлять схождение прибором.
Перед разборкой наклейте на крыло полоску малярной ленты и отметьте на ней положение руля. Потом измерьте расстояние между контргайкой и торцом тяги штангенциркулем, а не полагайтесь только на число оборотов наконечника. До стенда машина доедет спокойнее, если исходный размер сохранён.
сразу на сход-развал запишитесь, ещё до ремонта. после сборки вроде всё ровно, а на дороге руль может уйти. на трассу так не надо, до стенда потихоньку. если руль совсем боком — перемерьте тягу и гляньте контргайку, возможно наконечник на один-два оборота мимо. но крутить на глаз долго смысла нет, мастер всё равно будет выставлять схождение прибором.
