Как проверить рулевые тяги и наконечники Lada Vesta без разборки

Где находятся наружный и внутренний шарниры

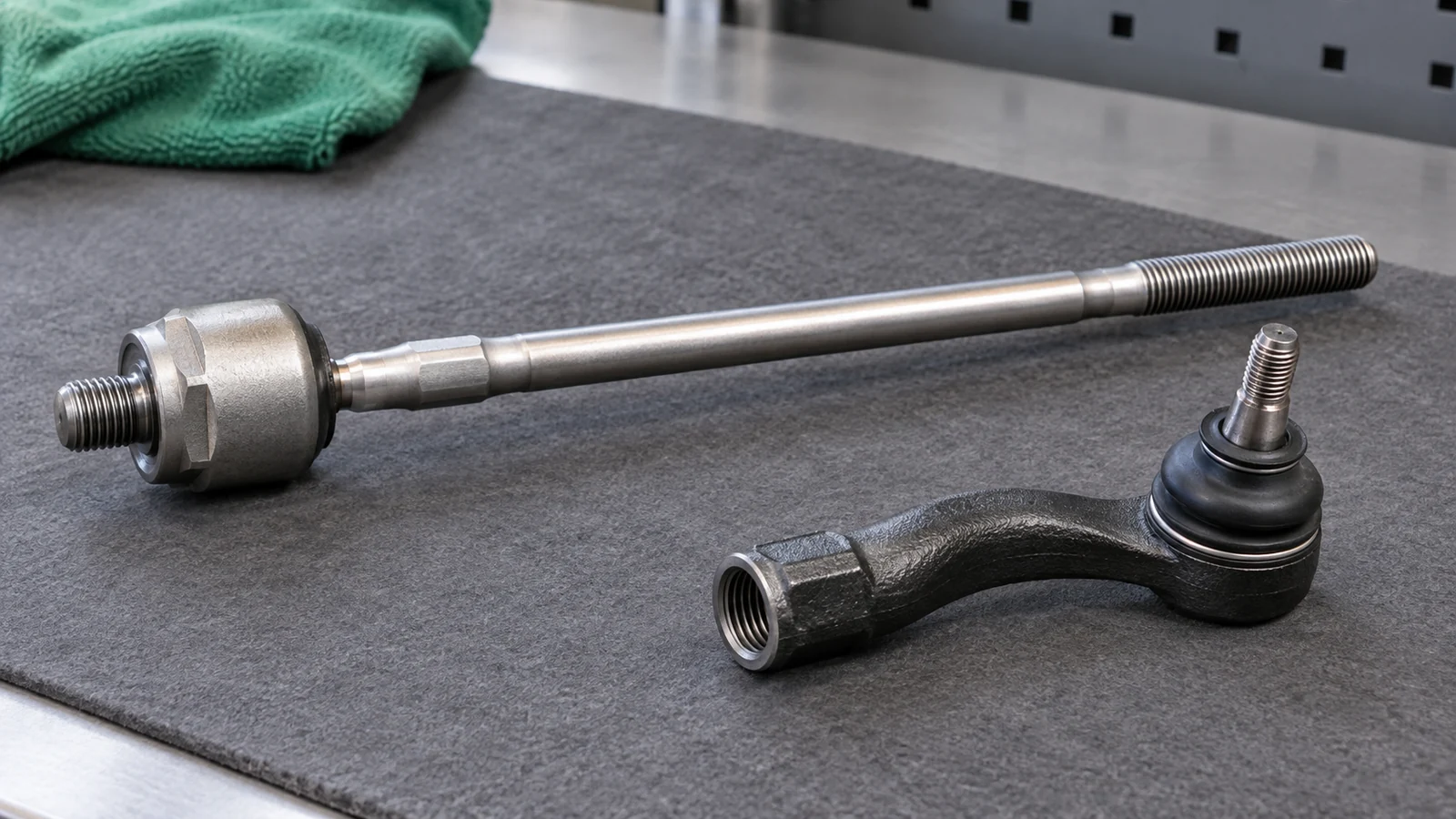

От рулевого механизма к каждому переднему колесу идёт тяга. Её наружный наконечник соединён шаровым пальцем с рычагом поворотного кулака. Внутренний шарнир расположен со стороны рейки и закрыт гофрированным чехлом. Контргайка на резьбовом соединении фиксирует установленную длину тяги. Вращать её ради диагностики не нужно.

Показанный порядок основан на проверке ранней Весты с реечным механизмом и электромеханическим усилителем. Код двигателя не определяет диагноз шарнира. У SW, SW Cross, Весты NG и машин с заменённой рейкой сначала установите исполнение узла: форма чехлов, защитных деталей и доступ могут отличаться. Здесь не задаются универсальные артикулы, моменты затяжки или допустимый люфт для всех вариантов.

Наличие шарнира предполагает возможность поворота деталей при работе рулевого привода. Проверяется не сам этот поворот, а свободное смещение с задержкой передачи усилия или ударом. Если поведение соединения непонятно, домашнее наблюдение нужно подтвердить на диагностическом посту, а не объявлять деталь исправной по отсутствию громкого стука.

Как подготовить автомобиль и рабочее место

• Выберите оборудованную смотровую канаву или эстакаду с безопасным доступом. Автомобиль должен стоять устойчиво, на колёсах, с включённым стояночным тормозом и противооткатными упорами.
• Заглушите двигатель. Для этой проверки не требуется работа мотора, снятие колеса или разъединение рулевого привода. Не прикладывайте силу к заблокированному рулю.
• Подготовьте фонарь, сухую мягкую ветошь и перчатки. Обеспечьте освещение места соединения. Не очищайте резину острым инструментом.
• Договоритесь с помощником о командах начала и остановки. Он не должен запускать двигатель, перемещать автомобиль или делать большой поворот руля, пока вы осматриваете узлы.

Проверка тяг и наконечников по шагам

1. 1

   Запишите симптом и осмотрите обе стороны

   Отметьте, когда проявляется жалоба: на месте при смене направления поворота, на неровности или постоянно. Начните с осмотра, не воспроизводя неисправность опасной поездкой. Найдите тягу, наружный наконечник и гофрированный чехол со стороны рейки слева и справа. Не принимайте расположенную рядом стойку стабилизатора или шаровую опору подвески за рулевой наконечник.

2. 2

   Проверьте защитные чехлы и видимые крепления

   Осветите пыльник наконечника и складки чехла рейки. Ищите разрывы, трещины, смещение края чехла, нарушенное крепление и следы выхода смазки. Осмотрите тягу на заметный изгиб после удара. Не срезайте хомут и не сдвигайте чехол для первого осмотра: после такого вмешательства потребуется правильная обратная сборка.

   Целый пыльник не гарантирует отсутствия внутреннего износа. Повреждённый пыльник, наоборот, является отдельным дефектом даже тогда, когда ощутимого люфта пока нет. Видимое ослабление крепления нельзя устранять случайной затяжкой «посильнее».

3. 3

   Задайте небольшое переменное усилие рулём

   Установите передние колёса примерно в положение движения прямо. Попросите помощника плавно покачивать рулевое колесо вправо и влево небольшими движениями, без рывков и без поворота до упора. Наблюдайте, откуда приходит щелчок и как передаётся движение. Если доступа к выбранной точке нет, остановите проверку, измените положение для осмотра и только затем продолжайте.

   Общий свободный ход руля может складываться из нескольких соединений. Его величина сама по себе не отвечает на вопрос, какую тягу или наконечник покупать.

4. 4

   Проверьте наружный наконечник у кулака

   При остановленном руле расположите ладонь снаружи соединения так, чтобы одновременно ощущать корпус наконечника и прилегающий рычаг поворотного кулака. Не вставляйте пальцы под пыльник или в щель между деталями. По команде помощник возобновляет небольшое покачивание.

   Ищите отдельный толчок или свободное смещение в проверяемом месте в момент смены направления усилия. Движение всего кулака вместе с рулевым приводом не равно люфту наконечника. Если перемещается крепление пальца, а не только шарнир внутри корпуса, это другая неисправность соединения. Так и запишите наблюдение.

   Если дефект наружного шарнира подтверждён, дальнейшая работа описана в статье про замену рулевого наконечника.

5. 5

   Проверьте внутренний шарнир через чехол

   Остановите движение руля и переместитесь к внутреннему концу тяги. Если к шарниру есть безопасный доступ, обхватите его область через защитный чехол рукой, не применяя клещи, отвёртку или монтажную лопатку. При повторном покачивании руля оцените, ощущается ли локальный удар или свободное смещение именно здесь.

   Гофра деформируется при движении — это не измерение люфта. Если через чехол невозможно уверенно отделить работу шарнира от перемещения рейки, проверка этой точки остаётся незавершённой. Разборку и измерение поручите специалисту. Не назначайте рейку к замене только по звуку через резину.

   При подтверждённом износе внутреннего шарнира нужна замена рулевой тяги, а не только наружного наконечника.

6. 6

   Повторите проверку с другой стороны

   Отдельно проверьте правый и левый наружные наконечники, затем внутренние шарниры. Не делайте вывод о второй стороне по результату первой. Если удар слышен, но ни в одном шарнире не локализуется, проследите, не перемещается ли корпус рулевого механизма относительно подрамника. Это повод проверять крепление и сам механизм, а не продолжать заменять наконечники наугад.

7. 7

   Зафиксируйте результат и выберите следующий шаг

   Запишите сторону, конкретную точку и наблюдение: например, «слева наружный наконечник — толчок при смене направления. Пыльник цел» или «справа через чехол место стука не определено». Такой результат полезнее общего «стучит подвеска». При повреждении или явном люфте рулевого соединения не планируйте дальнейшую поездку до очной оценки безопасности.

Как трактовать результаты осмотра

Для вибрации на скорости нужна более широкая проверка колёс, подвески и рулевого управления. Износ шин или увод автомобиля также не определяют виновный шарнир без проверки. При заедании руля, заметном повреждении тяги или ослабленном рулевом соединении безопасный вариант — доставка на диагностику без движения своим ходом.

Какие действия мешают правильной диагностике

• Не отпускать руль на дороге для проверки, «держит ли машина прямую». Это не тест исправности наконечников.
• Не приписывать любой стук при качании колеса рулевой тяге: источник нужно наблюдать в самом соединении.
• Не путать рабочий поворот шарнира, деформацию чехла и движение рейки с люфтом.
• Не вращать контргайку или тягу и не подтягивать регулировку рейки ради исчезновения звука. Можно изменить схождение или скрыть другой дефект.
• Не считать новые пыльники ремонтом уже изношенного шарнира и не маскировать люфт добавлением смазки.

Если осмотр выполнен без разъединения деталей и без изменения регулировки, длина тяги не меняется. После замены наконечника или тяги углы установки передних колёс проверяют и регулируют: совпадение меток и положения руля не заменяет эту операцию.
