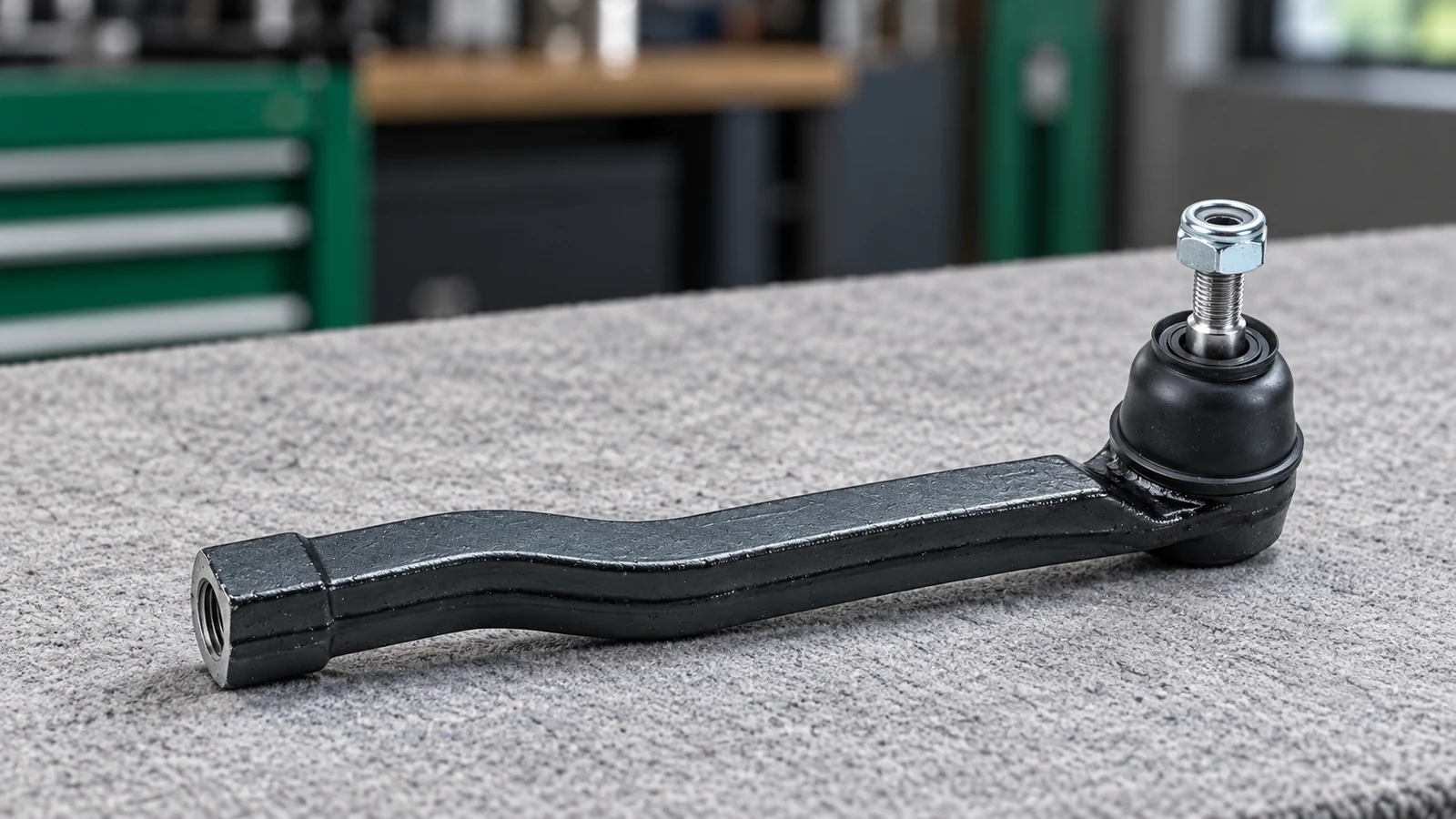

Наружный рулевой наконечник Lada Vesta меняют, когда люфт подтверждён именно в его шарнире, повреждён палец или порванный пыльник уже пропустил воду и грязь. Перед заказом сверяют сторону установки, маркировку и резьбу: левый и правый наконечники не считают взаимозаменяемыми. Исходный размер рулевой тяги сохраняют только для безопасной доставки автомобиля на стенд — после работы схождение всё равно проверяют и регулируют.
Помощник коротко покачивает руль, а корпус наружного шарнира перемещается относительно пальца или сопровождается отчётливым щелчком.
Пыльник повреждён
В шарнир попали вода и абразив
Разрыв чехла, ржавчина и загрязнённая смазка требуют дефектовки. Новый пыльник не устраняет уже возникший люфт или заедание.
Проверять тягу
Люфт находится под чехлом рейки
Если перемещается внутренний шарнир, наружный наконечник может быть исправен. Для тяги предусмотрена отдельная замена.
Проверять подвеску
Стук не повторяется на шарнире
Похожий звук дают шаровая опора, стойка стабилизатора, ступичный подшипник и крепление рулевого механизма.
С видимым люфтом шарнира продолжать движение опасно.
Не пытайтесь убрать зазор подтяжкой гайки пальца. Если конус не фиксируется, резьба повреждена или шарнир свободно перемещается, автомобиль доставляют к месту ремонта без обычной эксплуатации.
Что проверить до разборки и заказа
Параметр
Почему важен
Как сверить
Левая или правая сторона
Наконечники имеют разную маркировку и направление резьбы
Сопоставить сторону автомобиля, метку LH/RH и каталог по VIN
Резьба тяги
Деталь должна наворачиваться от руки без перекоса
Сравнить диаметр, шаг и направление со снятым наконечником
Конус пальца
Несовпадение не обеспечит правильную посадку в кулаке
Сравнить геометрию старой и новой деталей до установки
Гайка и пыльник
Повторное крепление или негерметичный чехол сокращают ресурс
Проверить комплект и требования сервисной карты к замене гайки
У Vesta разных лет и поставщиков рулевого механизма каталожные номера могут меняться. Подбор только по слову «Веста» или по фотографии рискован: окончательное соответствие подтверждают VIN, сторона установки и маркировка снятой детали.
Какой инструмент понадобится
Для безопасной установки
ровная твёрдая площадка;
домкрат и страховочная опора либо подъёмник;
противооткатные упоры;
баллонный ключ;
защитные очки и перчатки.
Для разборки шарнира
ключи для наконечника и контргайки;
ключ для удержания рулевой тяги;
съёмник шаровых шарниров;
проникающий состав;
щётка и чистая ветошь.
Для сборки и контроля
штангенциркуль или точная линейка;
динамометрический ключ нужного диапазона;
новая крепёжная гайка, если она предусмотрена;
данные затяжки для конкретного исполнения;
запись на стенд регулировки схождения.
Порядок замены рулевого наконечника
01
Поставьте колёса прямо
Зафиксируйте положение рулевого колеса. Измерьте расстояние от центра шарнира до контрольной точки на резьбе либо запишите длину собранной тяги.
02
Очистите и отметьте резьбу
Удалите грязь с контргайки и открытой части тяги, нанесите метку исходного положения. Закисшее соединение заранее обработайте проникающим составом.
03
Ослабьте контргайку
Пока наконечник соединён с кулаком, удерживайте его вторым ключом и строньте контргайку. Не вращайте тягу вместе с пыльником рулевой рейки.
04
Надёжно поднимите автомобиль
Ослабьте колёсные болты, установите кузов на страховочную опору и снимите колесо. Перед работой убедитесь, что автомобиль не качается.
05
Отверните гайку пальца
Очистите посадку и отверните крепёж, при необходимости удерживая палец предусмотренным профилем. Не повреждайте резьбу и не используйте старую самоконтрящуюся гайку, если регламент требует новую.
06
Выпрессуйте палец съёмником
Установите съёмник без перекоса и отделите палец от рычага поворотного кулака. Удары по резьбе, корпусу шарнира и кулаку могут повредить детали.
07
Свинтите старый наконечник
Удерживайте рулевую тягу и считайте полные обороты. Учитывайте направление резьбы на выбранной стороне: чрезмерное усилие при вращении не в ту сторону портит соединение.
08
Сравните детали
Проверьте метку стороны, резьбу, длину, конус пальца и положение шарнира. Новый палец должен двигаться равномерно, без люфта, а пыльник — сидеть герметично.
09
Наверните новый наконечник
Установите его на сохранённое количество оборотов и восстановите контрольный размер. Резьба должна идти от руки; перекос нельзя исправлять ключом.
10
Посадите палец в кулак
Очистите конусное отверстие, вставьте палец и установите предусмотренную гайку. Затяните крепление способом и моментом из актуальной сервисной документации.
11
Зафиксируйте длину тяги
Удерживая наконечник и тягу от проворачивания, затяните контргайку по регламенту. Убедитесь, что пыльники наконечника и рейки не перекручены.
12
Соберите узел и проверьте схождение
Установите колесо и затяните его крепёж штатным способом. До стенда двигайтесь осторожно, затем отрегулируйте схождение и проверьте положение руля.
Что проверить после замены
На вывешенном колесе
Люфта и заедания нет
Шарнир не щёлкает, палец не проворачивается в посадке, а пыльник сохраняет правильную форму при повороте.
После регулировки
Руль стоит ровно
Автомобиль сохраняет направление, мастер выставил схождение и выдал итоговые значения стенда.
Разобрать повторно
Конус не садится или гайка не тянется
Проверяют соответствие детали, состояние резьбы и посадочного отверстия. Такое соединение нельзя оставлять «как есть».
Продолжить диагностику
Стук или люфт остался
Проверяют внутреннюю тягу, рейку, шаровую опору, ступицу и крепления подвески, а не перетягивают новый шарнир.
Частые ошибки при замене
Заказать наконечник без проверки стороны. Маркировка и направление резьбы должны соответствовать месту установки.
Выбивать палец молотком. Повреждаются резьба, пыльник, кулак и соседние детали.
Вращать тягу вместе с чехлом рейки. Перекрученный пыльник теряет герметичность и быстро рвётся.
Считать обороты окончательной регулировкой. Разница геометрии старой и новой детали всё равно меняет схождение.
Подтягивать крепёж случайным моментом. Значение берут из сервисной карты установленного узла и учитывают тип гайки.
Если источник люфта неясен
Сравните наконечник с тягой и рулевой рейкой
Общая страница помогает отличить наружный шарнир от внутренней тяги и других причин стука до заказа детали.
Последовательность снятия наружного наконечника, подсчёт оборотов, различие направления резьбы слева и справа, применение съёмника и обязательная регулировка углов установки колёс сверены по технологической документации АвтоВАЗ для LADA Vesta и ремонтному руководству по рулевому управлению. Требования к безопасной эксплуатации сопоставлены с официальным руководством LADA Vesta. Точные моменты затяжки и применяемость крепежа необходимо брать из актуальной сервисной карты конкретного автомобиля.
