Как заменить переднюю пружину Lada Vesta

Как заменить переднюю пружину Lada Vesta

Для замены передней пружины Весты снимают стойку с верхней опорой в сборе. Пружину разгружают в специальном приспособлении, после чего снимают гайку штока, опору и подшипник. Отворачивать гайку штока, пока пружина давит на верхнюю опору, нельзя. При сборке нижний торец витка совмещают с упором чашки. Три болта опоры к кузову окончательно затягивают, когда автомобиль стоит на колёсах.

5 разделов 2 комментария ~8 мин чтения
ПрименимостьШтатная стойка по ТИ 20584
РазборкаПриспособление для стоек
Снятие сборкиС помощником
Главный рискЭнергия сжатой пружины

Для какой стойки подходит порядок замены

Порядок приведён по разделу 3 технологической инструкции АВТОВАЗ 3100.25100.20584: верхняя опора крепится к кузову тремя болтами, стойка к поворотному кулаку — двумя болтами с гайками. Пружина, опора, подшипник и изолирующая прокладка снимаются со стойки после безопасного сжатия пружины. Здесь меняют именно пружину, сохраняя исправный амортизатор.

Новую деталь выбирают по VIN, исполнению подвески и каталогу. Одинаковая внешняя форма не подтверждает взаимозаменяемость пружин обычной Vesta, Cross, NG, Sport и нештатных комплектов. Если конструкция или крепёж отличаются от описанных, нужны документы на установленную стойку. Нормы из этой схемы не переносят на другое исполнение автоматически.

До ремонта проверьте обе стороны передней подвески и причину замены: обломанный виток, повреждение чашки, неправильную деталь или изменение высоты. Объём замены на оси определяют с учётом требований изготовителя выбранных пружин и состояния второй стороны. Нельзя оставлять произвольное сочетание разных характеристик. Если колесо уже касается арки, сначала оцените место задевания шины и состояние соседних деталей.

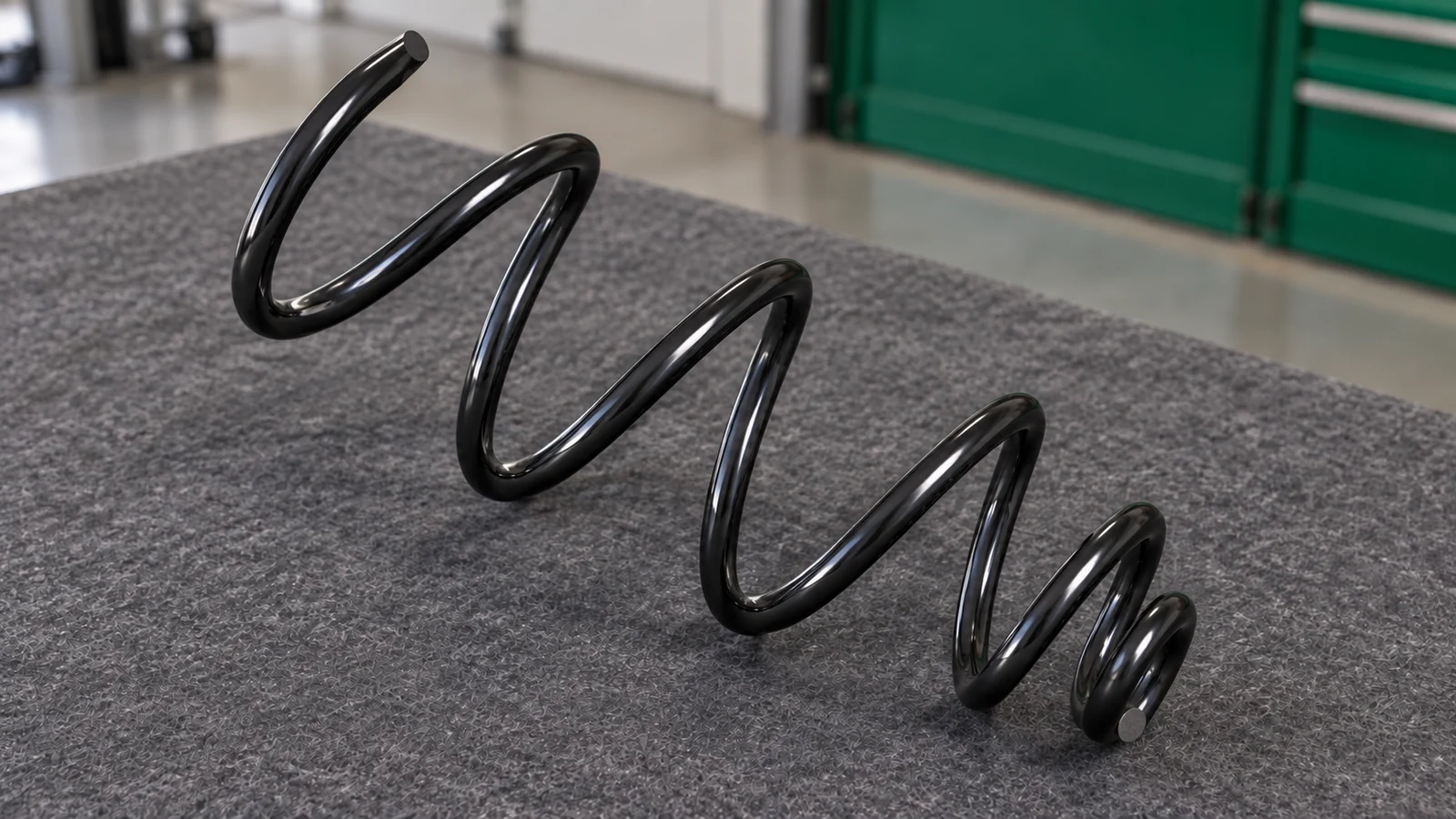

Передняя пружина Lada Vesta

Что подготовить и когда не начинать работу самостоятельно

  • Подъёмник и исправное приспособление для разборки стоек с захватами, подходящими к этой пружине. Способ фиксации и допустимую нагрузку берут из инструкции оборудования.
  • Помощника для снятия стойки с кузова и возвращения её на место. После отворачивания верхних болтов узел не должен падать.
  • Головки и ключи 13, 16, 17 и 18 мм, шестигранники 5 и 6 мм, плоскую отвёртку, вороток и инструмент для удержания штока.
  • Динамометрический инструмент для малых и больших моментов. Для гайки штока нужна насадка, позволяющая одновременно удерживать его шестигранником.
  • Пружину точного исполнения, крепёж по документации и детали опоры, изолятора, буфера и защитного кожуха, если осмотр подтвердит необходимость их замены.
Сломанная пружина тоже может оставаться нагруженной. Не фиксируйте витки проволокой, ремнями или случайными хомутами. Если захваты приспособления не удерживают повреждённую пружину надёжно, разборку прекращают и используют подходящее профессиональное оборудование. Не ослабляйте гайку штока ради установки захватов.

Три болта верхней опоры к кузову и центральная гайка штока — разные соединения. Первые освобождают стойку в сборе. Вторая удерживает её внутреннюю сборку. Пружину не меняют на установленной стойке, отворачивая эту гайку сверху. Работа под машиной на одном домкрате недопустима.

Как снять стойку и заменить переднюю пружину

  1. Подготовьте автомобиль и снимите колесо

    Установите Весту на подъёмник, выключите зажигание и включите стояночный тормоз. Пока колесо опирается на площадку, ослабьте его болты головкой 17 мм. Поднимите автомобиль, отверните четыре болта и снимите переднее колесо. Осмотрите пружину и окружающие детали, не вытаскивая зажатые обломки.

  2. Отсоедините стойку стабилизатора

    Ключом 16 мм отверните гайку крепления стойки стабилизатора к стойке передней подвески, удерживая палец шестигранником 5 мм. Разъедините крепление. Сохраните целыми пыльник шарнира и место под ключ. Повреждённую резьбу не исправляют большей силой затяжки при сборке.

  3. Освободите жгут датчика колеса

    Извлеките жгут датчика скорости колеса из двух кронштейнов на кузове и кронштейна на стойке по рисунку 3-2. Запомните его трассу. Не тяните за провод. Следите и за тормозным шлангом: описанная заводская операция не требует разъединять гидравлическую магистраль.

  4. Разъедините поворотный кулак и стойку

    Ключом и головкой 18 мм отверните две гайки крепления кулака к стойке и извлеките оба болта. Поддерживая кулак, разъедините его со стойкой. Не допускайте его падения и натяжения шланга, провода или привода колеса. Снятие ступичной гайки и отсоединение шаровой опоры в этой карте не предусмотрены.

  5. Снимите стойку в сборе с помощником

    Плоской отвёрткой снимите крышку накладки рамы ветрового окна, закрывающую крепления верхней опоры. Помощник удерживает стойку снизу. Головкой 13 мм отверните три болта опоры к кузову и снимите стойку вместе с пружиной и опорой. Центральную гайку штока пока не трогайте.

  6. Зафиксируйте сборку и разгрузите верхнюю опору

    Установите снятую стойку в приспособление для разборки. Надёжно зафиксируйте её и разместите захваты пружины по инструкции оборудования. Сожмите пружину так, чтобы её усилие больше не действовало на верхнюю опору. Если захваты сдвигаются, повреждённые витки не удерживаются или устойчивость сборки вызывает сомнение, остановитесь до отворачивания гайки.

  7. Снимите опору, подшипник и старую пружину

    Удерживайте шток шестигранником 6 мм, ключом 18 мм отверните его гайку. Снимите верхнюю опору, подшипник и изолирующую прокладку. Управляемо освободите старую пружину в приспособлении и снимите её только после полного снятия нагрузки с захватов. Снимите буфер сжатия с защитным кожухом. При необходимости извлеките саму стойку из приспособления для осмотра.

  8. Проверьте детали и посадочные места

    Осмотрите чашку и её упор, верхнюю опору, подшипник, изолирующую прокладку, буфер и кожух. Повреждённые, деформированные или заклинивающие детали не возвращают в сборку. Не зажимайте рабочую поверхность штока плоскогубцами. Если выявлена неисправность самого амортизатора, объём ремонта меняется: установка новой пружины её не устранит.

  9. Установите новую пружину в правильное положение

    Закрепите стойку в приспособлении. Установите новую пружину, совместив торец нижнего витка с упором чашки — позицией 9 рисунка 3-4. Сожмите её с надёжным удержанием. Верните буфер с защитным кожухом, изолирующую прокладку, подшипник и верхнюю опору в порядке заводской схемы. Перекос прокладки или неверное положение витка нельзя устранять затягиванием гайки силой.

  10. Затяните гайку штока и освободите пружину

    Удерживая шток шестигранником 6 мм, затяните гайку опоры на штоке моментом 53–71 Н·м с подходящей кольцевой насадкой 18 мм. Не заменяйте контроль момента работой ударного гайковёрта. Плавно освобождайте пружину, проверяя посадку её концов, прокладки и опоры. После снятия нагрузки с захватов извлеките собранную стойку из приспособления.

  11. Верните стойку в кузов и соедините с кулаком

    С помощником установите стойку на место. Наживите три верхних болта и предварительно затяните моментом 15 Н·м. Заведите ухо поворотного кулака в кронштейн стойки, установите два болта и гайки. Затяните гайки моментом 90–120 Н·м, используя ключ и головку 18 мм.

  12. Восстановите жгут и стойку стабилизатора

    Верните жгут датчика скорости колеса в оба кронштейна кузова и кронштейн стойки. Проверьте отсутствие натяжения и контакта с колесом. Соедините стойку стабилизатора со стойкой подвески. Удерживая палец шестигранником 5 мм, затяните гайку ключом с подходящей насадкой 16 мм моментом 53–71 Н·м.

  13. Опустите автомобиль и завершите затяжку

    Установите колесо и наживите четыре болта. После опускания автомобиля затяните их крест-накрест моментом 90–120 Н·м по разделу 2 этой ТИ. Когда машина полностью стоит на колёсах, окончательно затяните три болта верхней опоры к кузову моментом 18–24 Н·м. Верните крышку доступа к креплениям.

Какие моменты затяжки относятся к этой операции

СоединениеМомент по ТИ 20584Условие
Гайка верхней опоры на штоке53–71 Н·мПружина сжата в приспособлении, шток удерживается шестигранником 6 мм
Три болта опоры к кузовуПредварительно 15 Н·м. Окончательно 18–24 Н·мОкончательная затяжка при полной опоре автомобиля на колёса
Две гайки крепления стойки к кулаку90–120 Н·мОба болта установлены, соединение собрано без перекоса
Гайка стойки стабилизатора53–71 Н·мПалец удерживается шестигранником 5 мм
Четыре болта переднего колеса90–120 Н·мЗатяжка по диагонали после опускания автомобиля

Не путайте гайку штока с болтами опоры к кузову: у них разные моменты и условия затяжки. При применении насадки учитывайте требования изготовителя динамометрического инструмента к её положению. Смазку или фиксатор резьбы не добавляют по общему совету, если этого не требует документация соединения.

Что проверить после замены и почему может остаться стук

  • Пружина соответствует исполнению, нижний торец стоит у упора. Изолятор, подшипник и опора собраны без перекоса.
  • Гайка штока и все затронутые наружные соединения затянуты. Окончательная затяжка верхних болтов выполнена на колёсах.
  • Кожух и буфер установлены, шланг и провод датчика колеса не натянуты и не касаются подвижных деталей.
  • При повороте руля нет заедания, перескакивания пружины, контакта шины или нового металлического звука.

После разъединения стойки с поворотным кулаком разумно проверить углы установки колёс на стенде: правильность сборки не оценивают только по положению руля. Не пытайтесь убрать перекос произвольной регулировкой до проверки деталей. При необычном смещении колеса, подозрении на незатянутый крепёж или повреждённом тормозном шланге движение запрещено до устранения причины.

Стук после ремонта не означает, что пружине нужна «обкатка». Сначала проверяют её посадку, опору, подшипник и стойку стабилизатора. Пружина не устраняет люфт соседнего шарнира. Если звук сопровождается касанием арки, вернитесь к проверке зазора, а не подрезайте подкрылок.

Источники данных

ТИ АВТОВАЗ 3100.25100.20584, раздел 3, листы 5–7, страницы PDF 417–419. Рисунок 3-1 показывает крепление стойки стабилизатора, 3-2 — жгут и два болта поворотного кулака, 3-3 — верхнюю опору, 3-4 — приспособление, порядок деталей и упор нижнего витка. Снятие и установка колеса — раздел 2, PDF 416.

?

Не нашли ответ на свой вопрос?

Опишите проблему в комментариях — мы ответим в ближайшее время. Укажите e-mail, чтобы получить уведомление об ответе

Николай

Снятый обломок не выбрасывайте сразу. Когда пружину уже безопасно разобрали, приложите его к ней: будет видно, весь ли недостающий кусок нашли. Остальное стоит поискать в чашке. До разгрузки пружины туда руками за обломком не лезть.

Руслан

Если меняете пружины с двух сторон, не смешивайте снятые прокладки и детали верхних опор на одном столе. Разложите левую и правую сборки отдельно. При осмотре будет понятно, с какой стороны найдены задиры, перекос или повреждение подшипника.
