Как проверить давление топлива на Lada Vesta

К каким автомобилям относится проверка

Порядок и цифры ниже взяты из ТИ 3100.25100.12056 для двигателя ВАЗ-21129 с М86 Евро-5, документация ноября 2015 года. Проверьте двигатель, контроллер и фактическую систему питания. Если установлен другой насосный модуль, регулятор или переделана топливная система, сначала определите требуемые данные этого исполнения. Для H4M, 11182 и других систем управления таблица не объявляется универсальной.

Описанный ниже сброс давления предполагает, что двигатель может работать до выработки топлива после отключения насоса. Если он вообще не запускается, не считайте рампу пустой: давление должен безопасно снять специалист предусмотренным для этого оборудованием. Штуцер нельзя открывать «для проверки наличия бензина».

Что подготовить перед подключением

Как проверить другую систему впрыска

1. До подключения установите, какая рампа и регулятор стоят на машине. Запишите норму и условия её измерения из соответствующей диагностической карты. Нельзя оценить полученные цифры по норме соседнего двигателя.
2. Проверьте, что насос получает команду и питание. Неисправность питания или блокировка запуска может оставить исправный насос неподвижным. Одна тишина из бака не доказывает поломку.
3. Сбросьте остаточное давление предусмотренным способом. Если мотор не запускается, используйте оборудование с безопасным отводом топлива, а не размыкание соединения под давлением.
4. Подключите бензостойкий измерительный комплект через штатный штуцер либо соответствующий адаптер. Перед запуском проверьте фиксацию и отсутствие утечки при включении насоса.
5. Снимите показания в заданных режимах и после остановки, записывая время. Низкое давление требует проверки подачи и питания. Быстрое падение после выключения само по себе не отличает негерметичную форсунку от других утечек.
6. Снова безопасно снимите давление, демонтируйте прибор и восстановите штатное соединение. До поездки проверьте его герметичность при работающем насосе.

Для H4M и поздних систем здесь не назначается неподтверждённая единая норма. Если нет карты или правильного адаптера, измерение выполняют в сервисе. Проверка управления насосом до его замены соответствует техническим рекомендациям изготовителя HELLA по топливоподающим модулям.

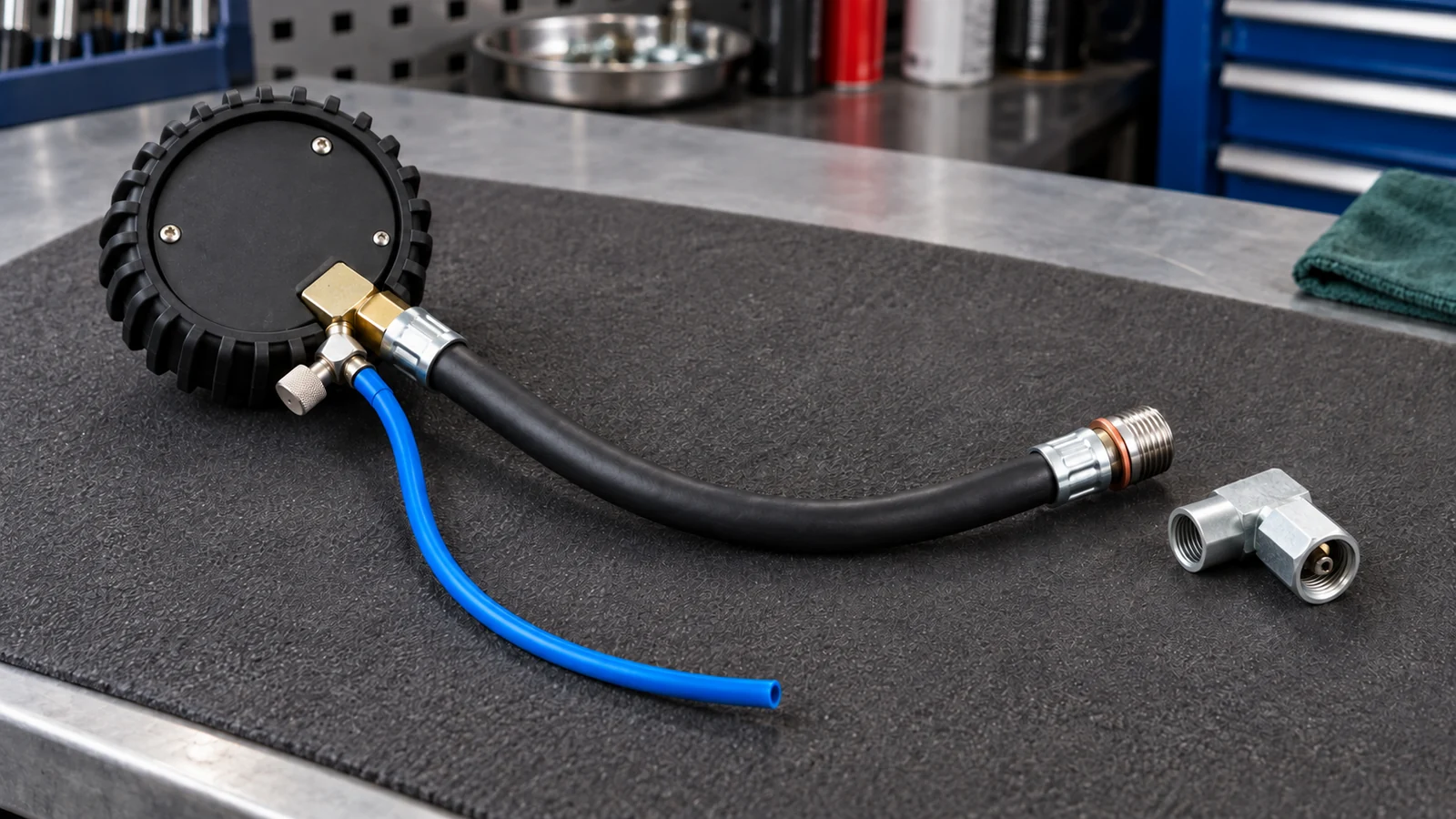

• Манометр для бензиновых систем впрыска с исправным шлангом, подходящим адаптером контрольного штуцера и предусмотренным изготовителем способом безопасного сброса давления.
• Диагностический прибор, который поддерживает активное управление электробензонасосом именно установленного ЭБУ.
• Защитные очки, подходящие защитные перчатки, средства сбора небольшого остатка топлива и закрывающуюся ёмкость, рассчитанную на бензин.
• Схему монтажного блока конкретной машины, чтобы подтвердить предохранитель цепи насоса до его извлечения.
• Хорошо вентилируемое рабочее место с отводом выхлопа при запуске двигателя и доступным средством пожаротушения.

Обычный шинный манометр и случайный резиновый шланг для этой работы не подходят. Перед подключением прочитайте инструкцию измерительного комплекта: способ уплотнения, фиксации адаптера и удаления топлива из шланга зависит от его конструкции. Если комплект неполный или его герметичность вызывает сомнение, проверку не начинают.

Порядок измерения манометром

1. 01

   Проверьте исходные условия

   Поставьте машину на рабочее место, включите нейтраль и стояночный тормоз. Проверьте наличие топлива, осмотрите доступные магистрали на течи и повреждения. Сохраните ошибки и условия жалобы до отключения питания. Заводская карта А-6 применяется после проверки электрической цепи насоса. Если он не включается от диагностического прибора, сначала разберитесь с этой цепью.

2. 02

   Отключите насос по схеме своего блока

   В рассматриваемой заводской инструкции для сброса давления указан F26, 15 А. При выключенном зажигании извлеките его только после подтверждения назначения по схеме именно вашего монтажного блока. Если расположение или назначение не совпадают, этот способ нельзя применять по одному номеру — нужна процедура для фактического исполнения.

3. 03

   Сбросьте давление перед установкой манометра

   Запустите двигатель с отключённым насосом и дайте ему работать на холостом ходу до остановки из-за выработки топлива. Затем включите стартер на 3 секунды, как указано в заводском порядке сброса. Выключите зажигание. Перед монтажом топливного оборудования отсоедините минусовую клемму АКБ. Если детали нагрелись, дождитесь безопасного остывания. Не приступайте к разборке у горячего выпуска.

4. 04

   Подключите измерительный комплект к рампе

   Очистите область контрольного штуцера на конце рампы. Снимите защитный колпачок и установите подходящий адаптер манометра по инструкции его изготовителя. Не нажимайте на клапан отвёрткой и не подбирайте соединение наугад. Шланг и манометр закрепите так, чтобы они не касались выпускных деталей, ремней и вентилятора. Прибор должен быть виден без наклона к движущимся частям.

5. 05

   Восстановите питание для измерения

   Когда все топливные соединения закрыты и закреплены, при выключенном зажигании верните штатный предохранитель и присоедините минусовую клемму АКБ. Подключите диагностический прибор. Сначала убедитесь, что комплект собран правильно и рядом не осталось пролитого топлива. Зажигание и насос включают только после этого.

6. 06

   Включите насос диагностическим прибором на 10 секунд

   Используйте предусмотренный прибором активный тест электробензонасоса. В течение этих 10 секунд давление должно находиться в диапазоне 364–400 кПа. Одновременно контролируйте сухость соединений. При течи немедленно прекратите тест и выключите зажигание. Разбирать соединение можно лишь после безопасного снятия давления.

7. 07

   Запишите поведение после остановки насоса

   Небольшое первоначальное уменьшение давления допускается, затем оно должно стабилизироваться. Отметьте, остановилось ли падение или продолжается. Не вводите собственный норматив «столько-то бар через час»: в этой карте такого условия нет. При отклонении переходят к поиску причины по результатам проверки, а не объявляют исправность насоса по одному достигнутому пику.

8. 08

   Проверьте давление на холостом ходу

   При герметичном подключении и пройденных предыдущих проверках запустите двигатель. По карте А-6 на холостом ходу требуется тот же диапазон 364–400 кПа. Запишите показания и состояние двигателя. Не выводите манометр со шлангом наружу для дорожного испытания: описанная проверка выполняется на рабочем месте, а не в движении.

9. 09

   Снимите прибор без остаточного давления

   Остановите двигатель и дайте деталям остыть. Снова выполните предусмотренный сброс давления с отключением насоса, затем выключите зажигание и отсоедините минусовую клемму. Отдельно снимите остаточное давление в измерительном комплекте его штатным устройством по инструкции изготовителя, собрав топливо в предназначенную ёмкость. Только после этого отсоедините адаптер и восстановите защитный колпачок штуцера.

10. 10

    Восстановите автомобиль и проверьте герметичность

    При выключенном зажигании верните штатный предохранитель и подключите АКБ. Уберите измерительный комплект и остатки топлива. После восстановления питания насоса и запуска проверьте сухость контрольного штуцера и затронутых соединений. Если появилась течь или запах топлива, эксплуатацию не продолжают. Загрязнённые топливом материалы и остаток бензина передайте на надлежащую утилизацию, не сливайте на землю или в канализацию.

Как понимать показания

Подробный разбор причин есть на странице падения давления топлива. Замена неисправного узла — следующая работа после локализации причины, а не часть самого измерения. Сценарии незапуска рассматриваются отдельно в диагностике запуска двигателя.

Вопросы об измерении

Можно ли обойтись несколькими включениями зажигания?

Они не воспроизводят указанный в карте управляемый десятисекундный тест. М86 выключает насос после короткого предварительного включения, если нет сигнала вращения двигателя. Для сравнения с заводским режимом нужен прибор, который поддерживает управление насосом.

Покажет ли давление обычный OBD-адаптер?

Карта предусматривает физический манометр. Само наличие пункта «давление топлива» в приложении не означает, что конкретный ЭБУ передаёт измеренное значение. Возможности подключения разобраны в диагностике OBD-II. Неподдерживаемый параметр нельзя считать нулевым давлением.

Почему 364 кПа — это 3,64, а не 3,7 бар?

В одном баре 100 кПа. Для оценки нижней границы используйте исходные 364 кПа или точный пересчёт 3,64 бар, учитывая точность прибора. Округлённое число из чужого описания не должно менять критерий проверки.

Достаточно ли хорошего давления на холостом ходу?

Нет, оно подтверждает только этот режим. Проверка удержания давления и электрической цепи остаётся отдельной частью порядка. Если жалоба возникает под нагрузкой, диагност должен выбрать проверку именно этого условия с безопасным оборудованием.
