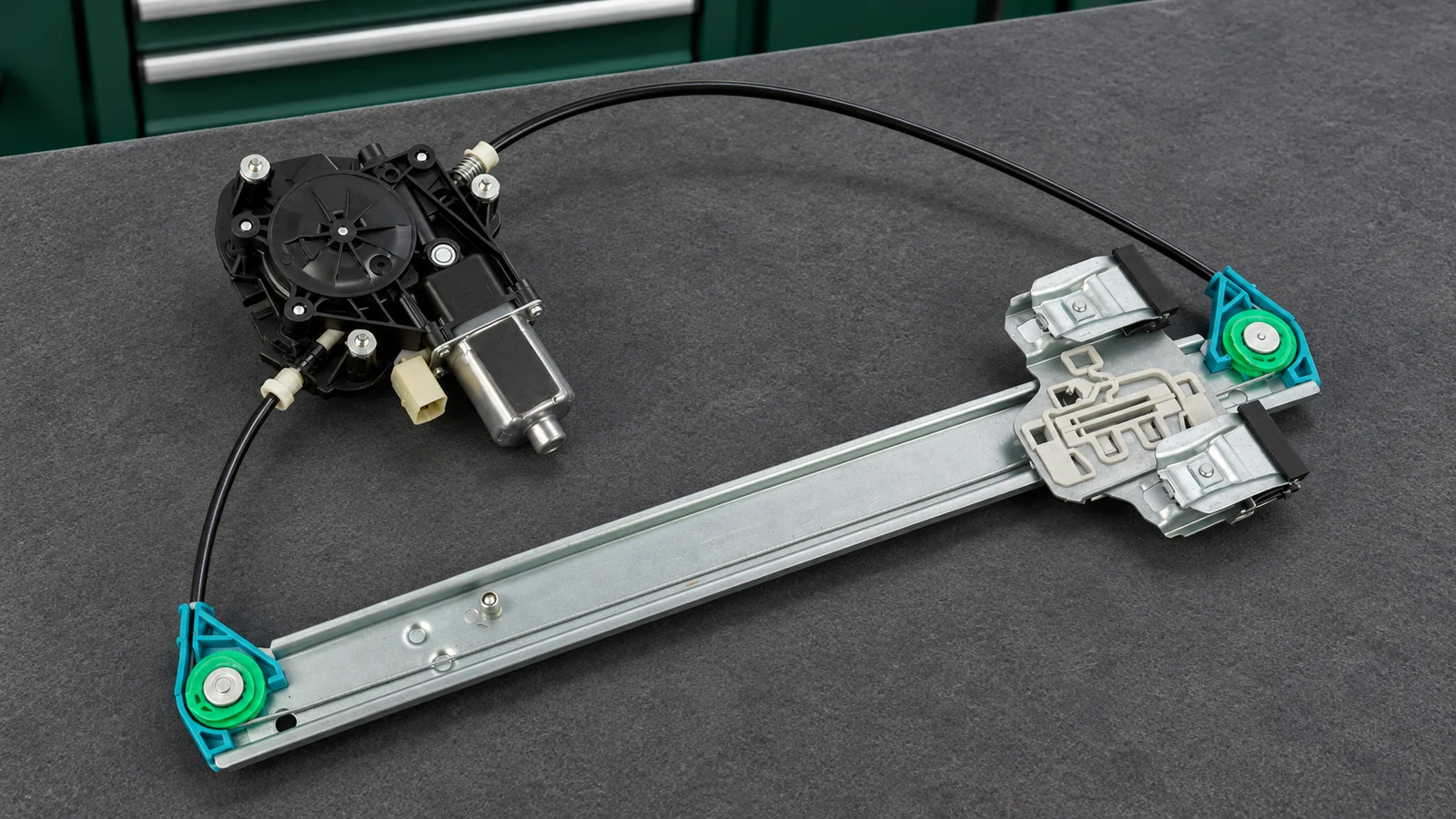

Как заменить задний стеклоподъёмник Lada Vesta

Как отличить задний механизм и не ошибиться с заменой

Последовательность основана на задней двери из ТИ АВТОВАЗ 3100.25100.20589. В ней показаны отдельная направляющая опускного стекла и стеклоподъёмник со своей направляющей. Ручка или кнопка на карте ещё не определяют совместимость узлов: сравните сторону, посадочные точки, зажим стекла и привод. Для NG, SW Cross или двери после ремонта нужно подтвердить соответствие этой конструкции.

Если заднее окно работает от водительского блока, но не от своей кнопки, сначала проверьте предусмотренную блокировку задних переключателей. У соответствующего исполнения она отключает пассажирское управление, сохраняя водительское. При других отказах полезна последовательная диагностика стеклоподъёмника, а не немедленная покупка узла.

Инструмент и условия безопасной работы

Подготовьте подходящий задний стеклоподъёмник в сборе, головку 10 мм с удлинителем, инструмент под винты обивки, съёмник держателей, перчатки и очки. Для снятого стекла нужна мягкая опора и помощь второго человека. Не используйте новое устройство как временную подставку для стекла.

При электрическом приводе отключайте минусовую клемму АКБ перед работой с колодками и креплениями. Зажигание должно быть выключено. Временное подключение допускается только для управляемого перемещения и контрольной проверки, когда в механизме нет рук и инструмента. Ручную рукоятку также не вращают, пока помощник освобождает стекло.

Если сломанный привод не позволяет добраться до зажима, штатную последовательность нельзя продолжать силой. Нужен безопасный способ доступа для фактического положения стекла. Не режьте натянутый трос и не выдёргивайте стекло из затянутого зажима. При разбитом стекле сначала безопасно удаляют осколки, включая оставшиеся внутри направляющих.

Как снять старый узел и поставить новый

1. 1

   Освободите карту задней двери

   Откройте дверь, подготовьте доступ и отключите питание электрического привода. Снимите механическую рукоятку, если она установлена. Освободите нижний винт, накладку ручки и винты под ней, затем держатели карты. С электрического переключателя снимите колодку без натяжения провода. Подробности крепежа — в снятии дверной обивки.

2. 2

   Снимите уплотнители для извлечения стекла

   У наружного горизонтального уплотнителя освободите фиксаторы с обеих сторон и снимите его вверх. Затем освободите внутренний горизонтальный, верхний уплотнитель стекла и предусмотренный этой конструкцией наружный уплотнитель проёма. Не повреждайте их жёсткую основу и рабочие кромки.

3. 3

   Выньте отдельную направляющую стекла

   Отверните её болт головкой 10 мм и выведите направляющую из двери. Это ещё не крепление подъёмного механизма. Сохраните ориентацию детали и положение уплотнения для обратной установки.

4. 4

   Освободите зажим и снимите стекло

   Выведите зажим к окну панели контролируемым перемещением стекла, если оно возможно. Перед ослаблением крепежа электропривод снова обесточьте. Помощник удерживает стекло. Ослабьте болты зажима головкой 10 мм, освободите и выньте стекло из двери. Положите на мягкую опору, не опирая кромку на твёрдый пол.

5. 5

   Освободите крепёж стеклоподъёмника

   Найдите гайки его направляющей и крепления привода на внутренней панели. Поддерживая узел, отверните их головкой 10 мм. Количество и расположение сверяйте с установленным задним механизмом: передняя схема «четыре плюс три» здесь не является инструкцией.

6. 6

   Извлеките механизм с направляющей

   У электропривода освободите штатную колодку, не растягивая жгут. Выведите механизм и его направляющую в сборе из полости двери, следя за проводами и окрашенной панелью. Не вытягивайте узел за трос и не раскрывайте барабан: заводская операция замены этого не требует.

7. 7

   Сравните снятую и новую детали

   Проверьте сторону, места крепления, направляющую, зажим стекла и тип привода. При несовпадении не изменяйте отверстия в двери и не соединяйте неизвестные контакты. Уточните каталожную применимость до установки, пока детали доступны для сравнения.

8. 8

   Восстановите все точки крепления и положение стекла

   Установите новый узел в штатные посадочные места, подключите предусмотренную колодку и закрепите направляющую с приводом. Не оставляйте незатянутую гайку для борьбы с перекосом. Верните стекло в зажим, затем отдельную направляющую стекла и уплотнители. Числовых моментов для этих креплений рассматриваемый раздел ТИ не даёт: необходима спецификация установленного узла.

9. 9

   Проверьте собранный механизм до карты

   Временно установите ручку либо переключатель. Электропитание восстановите только после освобождения траектории стекла. Проверьте подъём и опускание в штатном диапазоне. Стекло должно перемещаться равномерно и не выходить из направляющей. Если оно заедает, остановите привод и устраните причину до обивки.

10. 10

    Закончите обивку и проверку управления

    Поднимите стекло после успешного испытания. На электрической версии выключите зажигание и отключите минусовую клемму, снимите временно установленный переключатель. На ручной снимите рукоятку. Установите карту и восстановите ручку или электрические соединения. После окончательного подключения проверьте управление и нормальную работу двери.

Что считать успешной заменой

Если после замены электропривод отключается от повторных попыток закрыть тугое стекло, сначала устраняют повышенное сопротивление. Не принимайте срабатывание тепловой защиты за нормальную приработку. Настройку или обучение выполняют только когда они предусмотрены документацией конкретного привода. Одинакового алгоритма для ручных, штатных электрических и нештатных узлов нет.
