Чтобы снять потолочную обивку Весты седан, сначала освобождают её края из-под облицовок передних, средних и задних стоек. Затем снимают козырьки, плафон и поручни, извлекают держатели и выносят панель через проём задней двери. Не стягивайте потолок вниз за один угол: это жёсткая формованная деталь, которая может получить необратимый залом.
Салон и комфорт

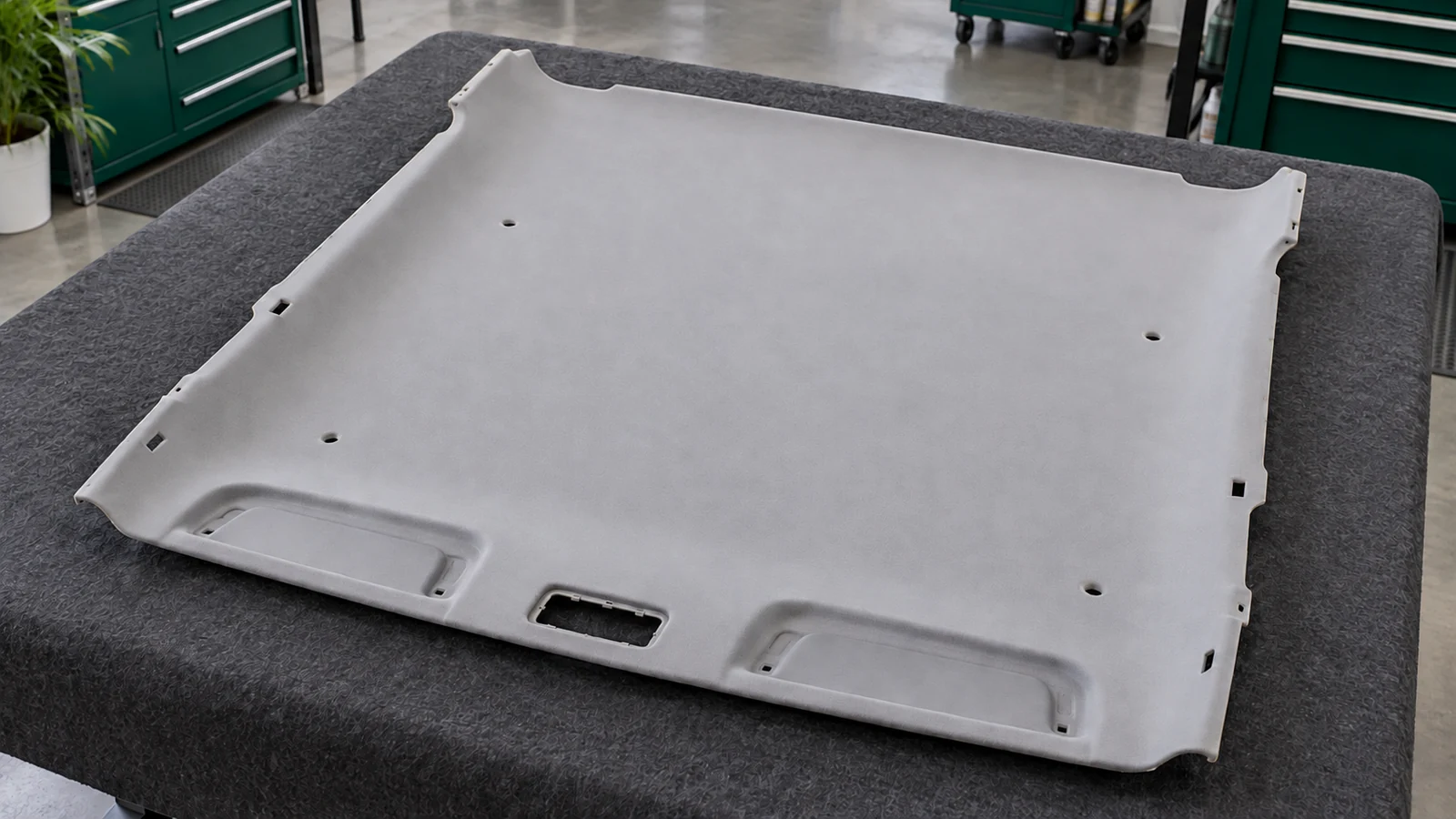

Как снять обивку потолка Lada Vesta
Описанный кузовРанний седан
СначалаОсвободить края у стоек
При извлеченииПоддержка помощника
После сборкиРемни, свет и крепления
Когда этот порядок подходит, а когда работу нужно остановить
Ниже разобрана конструкция седана из ТИ АВТОВАЗ 3100.25100.20589: передние облицовки на держателях, верхние накладки средних стоек с проходом ремня и задние боковины, соединённые с полкой. В этой последовательности задние боковины снимаются вместе с полкой, а не отрываются от неё на машине.
Для SW и SW Cross компоновка задней части кузова другая. Новая потолочная консоль, люк, шторки безопасности вдоль крыши, изменённые накладки стоек или установленная после покупки проводка также требуют своей процедуры. Если в зоне демонтажа есть шторка безопасности или неизвестное крепление SRS, по этому порядку не продолжайте: отключение аккумулятора само по себе не подтверждает безопасность снятия её облицовки.
Если причина работы — провисание, загрязнение или намокание, до полной разборки определите состояние потолочной обивки. Снятие целой панели не устраняет течь и не восстанавливает расслоившуюся основу. Сначала нужна понятная задача ремонта.
Что потребуется и как подготовить машину
- Torx T20 для части облицовок, козырьков и плафона, Torx T30 для поручней в показанном исполнении.
- Ключ на 10 для минусовой клеммы, головка на 14 и динамометрический ключ для затронутых нижних креплений ремней.
- Съёмник держателей обивки, плоская отвёртка для заглушек с защитой окружающего пластика, фонарь и ёмкости для крепежа.
- Помощник и чистая широкая поверхность, на которой потолочная панель сможет лежать без свисания и перегиба.
Поставьте автомобиль на ровную площадку и затормозите стояночным тормозом. Выключите зажигание, освободите салон и задние дверные проёмы. После завершения работы электроники отключите минусовую клемму АКБ по руководству автомобиля. Сфотографируйте маршруты проводов и положение деталей ремней перед их отсоединением.
Не начинайте, если не сможете восстановить затяжку креплений ремней динамометрическим ключом. До завершения сборки и контроля пользоваться затронутыми пассажирскими местами нельзя.
Как освободить потолок по краям
Работайте с облицовками по отдельности. Не опускайте потолочную панель, пока её кромку удерживает хотя бы одна накладка. Приведённый порядок не требует снимать передние сиденья или разбирать катушки ремней.
Снимите облицовки передних стоек
В описанной конструкции каждая накладка стойки ветрового окна держится на трёх пластиковых держателях. Начните освобождение с верхнего края, поддерживая пластик у креплений, затем аккуратно снимите накладку. Не тяните за проложенный под ней провод и не поддевайте стекло инструментом.
Освободите верхние облицовки средних стоек
Отведите уплотнители проёмов там, где они удерживают края облицовки. Снимите колпачок нижнего болта переднего ремня и отверните болт головкой на 14. Освободите держатели верхней накладки, начиная с её нижней части, и проденьте ленту через отверстие. Не снимайте нижнюю накладку стойки вместе со всем крепежом, если для освобождения потолка нужна только верхняя.
Подготовьте доступ к задним боковинам
Поднимите передний край подушки заднего сиденья у фиксаторов с обеих сторон. Сдвиньте подушку к багажнику, приподнимите задний край и выведите петли из захватов. Уберите подушку, отверните нижние болты правого и левого задних ремней головкой на 14 и сложите спинки штатными фиксаторами.
Снимите облицовки арок боковин
Справа и слева отверните их винты T20. Освободите уплотнители на сопряжённых участках и снимите отделку, не ломая направляющие. Это открывает доступ к следующему креплению задних боковых накладок.
Освободите боковины и заднюю полку
Отверните по винту T20 крепления облицовок окон боковин к кузову и освободите их держатели. Извлеките кнопки полки и вставки прохода задних ремней. Поддерживая полку с боковинами, проденьте освобождённые ремни через её отверстия и отсоедините колодку дополнительного стоп-сигнала.
Уберите полку с боковинами в сборе
Снимите сборный элемент без перегиба. Боковые накладки не нужно отламывать от полки: если их разделение требуется для отдельного ремонта, соединительные винты доступны уже на снятой детали. Проверьте, что задние края потолочной панели больше не зажаты облицовками.
Снятие козырьков, плафона, поручней и панели
Снимите оба солнцезащитных козырька
На каждом козырьке показанного исполнения отверните два самонарезающих винта T20 и снимите деталь. Не вырывайте опору из потолка с неосвобождённым винтом. Если у вашего козырька есть не описанные здесь подключения или иной кронштейн, сначала уточните его способ снятия.
Освободите плафон освещения
Аккуратно снимите облицовку плафона, затем отверните два его крепёжных винта T20. Поддерживая корпус, отсоедините колодки и снимите его. Не оставляйте блок висеть на проводах, не разбирайте электронные модули и не нажимайте кнопку экстренного вызова ради проверки.
Снимите поручни
Извлеките декоративные заглушки креплений предусмотренных поручней, отверните винты T30 и снимите ручки. Запомните положение заглушек и крепежа. Перед последними креплениями помощник должен поддерживать потолочную панель, не давя на неё в одной точке.
Извлеките оставшиеся держатели обивки
Найдите крепёжные кнопки потолка и снимите их подходящим съёмником. Действуйте у самого держателя, удерживая соседний участок панели. Если потолок остаётся закреплён в каком-то месте, проверьте пропущенную кнопку, край облицовки или добавленную проводку до дальнейшего опускания.
Опустите панель без натяжения жгутов
Вдвоём равномерно поддержите деталь и аккуратно освободите её из рабочего положения. Осмотрите связь с оставшейся проводкой, особенно после установки сигнализации, антенны или регистратора. Не отклеивайте неизвестный жгут и не тяните панель, если он ещё удерживает её.
Вынесите обивку через проём задней двери
Такой путь извлечения предусмотрен ТИ для показанного седана. Подберите положение детали вдвоём, не перегибая основу о сиденье или дверную стойку. Если панель упирается, измените её положение и освободите проём. Не складывайте её для прохода.
Обратная установка и обязательный контроль
Устанавливайте обивку и облицовки в обратной последовательности. Сначала расположите потолочную панель без зажатых жгутов, совместите отверстия и штатные крепления. Только затем закрепляйте держатели, поручни, плафон и козырьки. Не притягивайте потолок винтом через смещённое отверстие и не используйте случайный длинный крепёж.
- Установлены все держатели, кромки правильно заходят под свои облицовки, уплотнители возвращены на место и не завёрнуты.
- Плафон подключён, провода не натянуты и не прижаты винтами. После восстановления питания проверено штатное освещение. Экстренный вызов для этого не используют.
- Задняя полка, её боковины и дополнительный стоп-сигнал установлены и подключены. Сигнал торможения проверен помощником после нажатия на педаль.
- Затронутые болты крепления ремней показанного исполнения затянуты динамометрическим ключом с моментом 38–50 Н·м. Это норма крепления ремней, не винтов плафона или облицовок.
- Ленты ремней не перекручены и свободно возвращаются. Спинки сиденья заперты, подушка закреплена, замки доступны.
- Козырьки и поручни удерживаются без люфта. Потолок не висит на одном краю и не получил заломов при извлечении.
Если после сборки не возвращается ремень безопасности, сначала проверьте его прохождение через накладки. Ездить с зажатой лентой или незакреплённой нижней точкой нельзя. При повреждении крепления, появлении ошибки SRS или несоответствии фактической комплектации нужна проверка в сервисе.
Источник данных
ТИ АВТОВАЗ 3100.25100.20589: разделы 8–10 — подушка заднего сиденья, полка и крепления ремней, раздел 11, листы 28–33 — облицовки стоек и обивка крыши. Ремонтная последовательность относится к показанному седану и не заменяет регламент для другого кузова, шторок безопасности или иной потолочной консоли.
