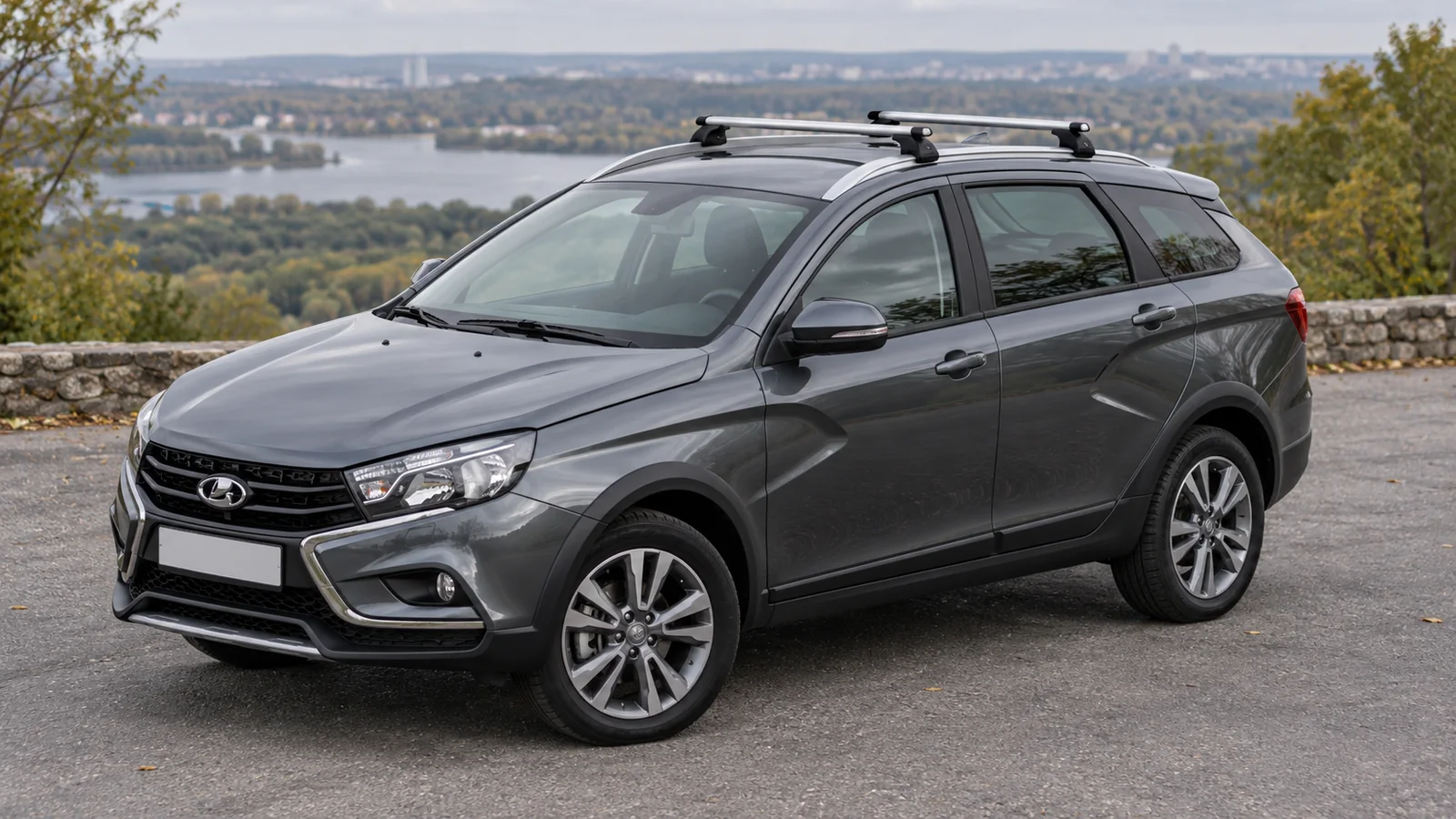

Установка багажника на крышу Lada Vesta и SW Cross

Если требуется заменить сам продольный рейлинг, это другая часть работы. В заводской конструкции SW он закреплён пятью гайками, доступными сверху после снятия накладок и заглушек. Ниже разобраны снятие и обратная установка штатного рейлинга, затем монтаж поперечин. Конкретные размеры и моменты в примере относятся только к системе LUX БК4 с адаптерами Vesta17m, а не ко всем багажникам.

Сначала определите тип крыши и крепления

Перед загрузкой

Сколько груза можно взять

Введите пределы из руководства автомобиля и паспортов комплекта. Расчёт учтёт массу оборудования и выберет самое строгое ограничение.

Общий предел крыши, кг

Из руководства автомобиля. Включает оборудование и груз.

Масса оборудования, кг

Поперечины, опоры, пустой бокс или держатель — суммарно.

Предел самого груза, кг

Минимальный предел по паспортам комплекта, без массы оборудования.

Планируемый груз, кг

Необязательно. Для проверки превышения расчётного предела.

Рассчитать массу груза

Введите три обязательных значения

Пределы крыши и груза, а также массу пустого оборудования.

Формула: допустимый груз = меньшее из двух значений: предел крыши минус масса оборудования или предел самого груза по паспортам комплекта.

Если паспорт комплекта указывает общую массу, сначала вычтите оборудование, которое входит в этот предел.

Расчёт проверяет только массу. Правильная посадка опор, затяжка, распределение и фиксация груза проверяются отдельно. Если хотя бы один предел неизвестен, числового разрешения на загрузку нет.

Как устроены штатные рейлинги SW и SW Cross

Продольная направляющая в заводской технологической инструкции называется ложементом крыши. Под ней расположены приваренные к кузову кронштейны со шпильками. На каждом рейлинге пять точек крепления: крайние скрыты передней и задней накладками, три промежуточные — отдельными заглушками. Для доступа к этим гайкам потолок салона не снимают.

Порядок относится к заводскому креплению, показанному в инструкции по оригинальным деталям кузова Vesta SW и на автомобиле SW 2018 года. До работы сравните свою направляющую, накладки и расположение креплений. Если конструкция отличается, установлены нештатные рейлинги или крыша уже ремонтировалась, эту схему нельзя применять автоматически. Установка рейлингов на кузов без предусмотренных кронштейнов здесь не описывается.

Инструмент для снятия штатного рейлинга

Подготовьте головку на 10 мм с небольшим ручным воротком, пластиковые монтажные лопатки, узкий инструмент для освобождения фиксаторов заглушек, мягкие салфетки и ёмкость для крепежа. В заводской инструкции названы плоская отвёртка и шило. Защитите соседние окрашенные поверхности и работайте непосредственно с фиксатором, не используя крышу как опору рычага. Удобнее поднимать длинную направляющую вдвоём.

Как снять и установить штатный рейлинг

1. 01

   Освободите рейлинг и подготовьте место

   Уберите груз, снимите поперечины и их опоры по инструкции багажника. Поставьте автомобиль на ровную площадку и затормозите его. Очистите направляющую от песка. Не разбирайте её с установленным боксом или натянутыми креплениями груза.

2. 02

   Снимите переднюю и заднюю накладки

   Осторожно приподнимите край накладки и освобождайте фиксаторы, направляя накладку вверх. Поддерживайте её возле места зацепления. Не выворачивайте длинный пластик и не тяните его вдоль рейлинга, если фиксатор ещё держит деталь. Так же снимите накладку с другого конца.

3. 03

   Извлеките промежуточные заглушки

   Найдите три небольшие заглушки между крайними накладками. Освободите их фиксаторы через предусмотренные прорези и постепенно приподнимите каждую заглушку. Инструмент должен воздействовать на фиксатор, а не протыкать пластик. Сложите детали отдельно, чтобы не потерять их и не повредить зацепы.

4. 04

   Отверните пять гаек

   Убедитесь, что все пять креплений открыты. Головкой на 10 мм отверните гайки, придерживая направляющую. Используйте ручной инструмент, а не ударный гайковёрт. Если шпилька проворачивается вместе с кузовным кронштейном или крепление сильно корродировало, остановитесь до повреждения сварной опоры.

5. 05

   Поднимите направляющую со шпилек

   Приподнимите рейлинг равномерно, убедившись, что он освобождён во всех пяти точках. Не волочите его по крыше. Уберите деталь на мягкую подложку. Если один участок не поднимается, проверьте оставшийся крепёж и зацепление, не отрывайте направляющую силой.

6. 06

   Очистите и осмотрите штатные опоры

   Удалите скопившуюся грязь мягкой салфеткой и высушите участок. Осмотрите шпильки, кронштейны, сварные точки, кузовной герметик и лакокрасочное покрытие. Проверьте снятый рейлинг и фиксаторы накладок. Трещины, заметная коррозия или подвижный кронштейн — основание сначала восстановить кузов, а не закрыть дефект направляющей.

7. 07

   Установите исправный рейлинг на прежние точки

   Поставьте направляющую нужной стороны и исполнения на пять штатных шпилек. Она должна занять своё положение без подгибания кузовных опор. Наживите весь крепёж рукой, затем закрепите рейлинг без перекоса. Не добавляйте произвольные шайбы, прокладки или герметик для исправления неправильной посадки.

8. 08

   Проверьте крепление и верните декоративные детали

   Восстановите фиксацию всех пяти точек, установите три промежуточные заглушки и обе крайние накладки. Они должны защёлкнуться и стоять ровно. Проверьте отсутствие люфта направляющей и подвижности её кузовных опор. Заводская операция заканчивается контролем выполненных работ по техническим условиям, а не только проверкой внешнего вида.

О затяжке гаек крыши. В проверенном разделе 6 ТИ 3100.25100.20605 числовой момент не указан. Поэтому здесь нет придуманной нормы «по диаметру резьбы» и нет переноса момента от поперечин. При замене нагружаемой направляющей окончательное крепление и приёмку поручите сервису, который располагает применимыми техническими условиями. В инструкции для этого прямо предусмотрен контроль ОТК по ТУ 017200-254-0023934. До подтверждения надёжности крепления перевозить груз на крыше нельзя.

Что проверить в комплекте до установки

Что понадобится для работы

Как установить поперечины на крышу

1. 01

   Поставьте автомобиль на ровную площадку

   Затормозите автомобиль, закройте стёкла и освободите крышу от груза. Стремянку ставьте на твёрдую поверхность. Не тянитесь через крышу и не опирайтесь инструментом на окрашенную панель.

2. 02

   Сверьте кузов с картой применяемости

   Проверьте поколение, кузов, наличие рейлингов и обозначение установочного комплекта. Если в инструкции нет вашей версии Vesta, не переносите расстояния и детали от похожего автомобиля.

3. 03

   Разложите опоры по позициям

   Отделите переднюю поперечину от задней, левую опору от правой. Сравните маркировку накладок и зажимов со схемой: внешне одинаковые детали могут иметь разный угол или длину.

4. 04

   Очистите места контакта

   Удалите песок и дорожную пыль с крыши, дверных проёмов либо рейлингов и вытрите поверхность насухо. Не подкладывайте случайную плёнку или резину, если такой слой не предусмотрен изготовителем опор.

5. 05

   Соберите поперечины без окончательной затяжки

   Вставьте опоры и крепёж по схеме, оставив возможность перемещать их по профилю. Все винты должны наживляться рукой без усилия и перекоса.

6. 06

   Поставьте переднюю поперечину

   На гладкой крыше расположите опоры в предусмотренных инструкцией зонах дверных проёмов. На рейлингах установите их на прямых участках профиля. Не выбирайте положение только по внешнему виду.

7. 07

   Выставьте заднюю поперечину

   Отмерьте расстояние от передней согласно паспорту багажника и будущего оборудования. Проверьте, что открытая дверь багажника, антенна и крепления бокса не будут соприкасаться.

8. 08

   Отцентрируйте обе перекладины

   Измерьте вылет слева и справа от опор. Допустимое положение задаёт конструкция поперечины, но стороны должны быть выставлены симметрично и не выходить за указанные изготовителем пределы.

9. 09

   Проверьте посадку каждой опоры

   Резиновая накладка должна прилегать всей рабочей поверхностью, а зажим — попадать в предусмотренную зону, не пережимая дверной уплотнитель. На рейлинге опора не должна стоять на декоративном ребре.

10. 10

    Затяните крепления поочерёдно

    Подтягивайте левую и правую опору небольшими шагами, сохраняя центровку. Используйте последовательность, момент или ограничитель штатного ключа, указанные изготовителем. Универсального момента для всех комплектов нет.

11. 11

    Установите крышки и замки

    После фиксации закройте декоративные крышки и замки. Если крышка не садится или ключ поворачивается с усилием, не прижимайте её силой: повторно проверьте положение опоры и крепёжного винта.

12. 12

    Закрепите груз и проведите контроль

    Размещайте груз равномерно, фиксируйте его к предусмотренным точкам багажника и соблюдайте ограничения оборудования. После первой короткой поездки остановитесь в безопасном месте и повторно проверьте все опоры.

Конкретный пример: LUX БК4 с адаптерами Vesta17m

Этот порядок раскрывает сборку системы с поперечинами внутри опор по инструкции БК4 от 06.08.2025. В проверенной модельной комплектации для Vesta SW и Cross с интегрированными рейлингами используются базовый комплект 792627, адаптеры Vesta17m 792894 и дуги аэро-трэвэл 792726. Не переносите порядок подрезки, детали и моменты на БК2, БК3, другие опоры или багажник для седана. Модельное приложение изготовителя имеет приоритет перед общей инструкцией.

1. 01

   Сверьте три части комплекта

   Проверьте базовые опоры БК4, адаптеры Vesta17m и совместимые дуги аэро-трэвэл. Сравните крепёж с комплектовочной схемой. Подготовьте шестигранник 5 мм, ключ для гаек адаптеров, измерительный инструмент и динамометрический ключ для 3 и 6 Н·м. Если требуется подрезка труб, приготовьте ножовку по металлу и защищённое рабочее место.

2. 02

   Предварительно соберите четыре пластиковые опоры

   Вставьте квадратные гайки в предусмотренные гнёзда опор до упора. Установите винты с шайбами фиксации дуг и заверните их лишь на 3–4 оборота, как показано в схеме изготовителя. Окончательная затяжка сейчас не нужна.

3. 03

   Соберите модельные адаптеры

   Установите крепёжные болты, шайбы и гайки на металлические детали по схеме комплекта адаптеров. Гайки предварительно наживите на два оборота. Прикрепите адаптеры к опорам предусмотренными винтами, сохраняя возможность последующей установки на рейлинг. Не смешивайте расположение деталей и крепёж разных систем.

4. 04

   Поставьте опоры без зажатия рейлингов

   Выберите наиболее параллельные участки направляющих. Общая схема БК4 рекомендует 700–750 мм между передними и задними опорами, но сначала проверьте модельное приложение и требования бокса или другого оборудования. Поставьте все четыре опоры с адаптерами, пока не затягивая гайки обхвата.

5. 05

   Измерьте переднюю и заднюю ширину отдельно

   Измерьте расстояние X между внешними краями пластиковых опор на передней позиции, затем на задней. Запишите оба результата. Ширина рейлингов по длине крыши может отличаться, поэтому одинаковый размер двух труб заранее не назначают.

6. 06

   Подготовьте внутренние трубы по схеме БК4

   Для каждой позиции отнимите от измеренного X 20 мм и получите требуемую длину трубы. Если ваша комплектация предусматривает такую подрезку, снимите опоры с крыши и отпилите трубы на отдельном рабочем месте. Проверьте размеры до реза и уберите заусенцы. Не пилите металл над крышей и не применяйте эту формулу к багажнику другой конструкции.

7. 07

   Соберите обе поперечины

   Вставьте подготовленные трубы в соответствующие опоры и установите профили дуг по схеме. Не перепутайте переднюю и заднюю сборку. Винты фиксации дуг пока оставьте незатянутыми, чтобы выставить окончательное положение на автомобиле.

8. 08

   Верните сборки на выбранные позиции

   Поставьте поперечины с опорами на те же места, по которым выполнялись измерения. Раздвиньте опоры до правильного контакта с рейлингами. Проверьте расположение адаптеров и прилегание их защитного покрытия. Ни одна опора не должна стоять на искривлённом декоративном конце направляющей.

9. 09

   Затяните гайки адаптеров до 3 Н·м

   После проверки посадки закрепите адаптеры на всех четырёх опорах. В операции 12 изготовитель задаёт 3 Н·м для гаек металлических адаптеров. Не пытайтесь улучшить фиксацию удлинителем ключа. Если при правильной сборке зажим не удерживается, разберите и проверьте применимость и состояние деталей.

10. 10

    Зафиксируйте дуги до 6 Н·м

    Затяните четыре винта крепления дуг в пластиковых опорах. Для них в операции 13 указано 6 Н·м. Это отдельное соединение, не гайки обхвата и не крепление рейлингов к кузову. Проверьте, что поперечины не сместились с измеренных позиций.

11. 11

    Установите уплотнительные профили, крышки и замки

    Вставьте предусмотренные профили в пазы дуг, затем установите наружные крышки и замки по схеме. Проверьте все четыре опоры рукой, свободное открывание двери багажника и отсутствие контакта с антенной. Только после этого устанавливайте оборудование и крепите груз.

У БК4 две разные величины затяжки, поэтому совет «затянуть багажник на 6 Н·м» без названия соединения неверен. Для другого выпуска или другого комплекта сначала откройте его собственную схему. Если детали отличаются от изображённых в инструкции, не продолжайте сборку по этому примеру.

Как проверить багажник перед поездкой

Частые ошибки при установке

• Покупать комплект только по длине дуги. Совпадение ширины не означает, что опоры и зажимы подходят к крыше или рейлингам.
• Затягивать одну сторону до конца. Вторая опора смещается, поперечина становится несимметрично, а накладка работает краем.
• Ставить опоры на грязную поверхность. Песок повреждает покрытие и мешает накладке прилегать всей плоскостью.
• Перетягивать крепёж обычным длинным ключом. Деформируются опора, рейлинг или дверной проём, а резьба получает повреждение.
• Не учитывать общую высоту. Автомобиль с боксом, велосипедом или грузом может не пройти в паркинг, гараж и под низкий шлагбаум.

Если комплект ещё не выбран

Сначала проверьте кузов, крепление и задачу

В коммерческом разделе собраны критерии выбора поперечин и багажника для седана, SW и SW Cross без подмены точной применяемости названием модели.

Какой багажник на крышу купить

Руководства и источники

АВТОВАЗ

ТИ 3100.25100.20605 «Оригинальные детали кузова LADA Vesta SW»Раздел 6, листы 15–16 — крепление штатных рейлингов.

LUX

Инструкция по сборке поперечин БК4Редакция 06.08.2025, страницы 6–13 — размеры и моменты этой системы.

LADA

Руководства LADA Vesta 2022 и 2024 годовУсловия эксплуатации. Предел крыши сверяйте с редакцией для своего автомобиля.

SerMao

«Веста Св. Рейлинги. Что под ними в этом ведре»Фотоотчёт владельца SW 2018 от 25.09.2019 — устройство креплений, не заводская технология.
