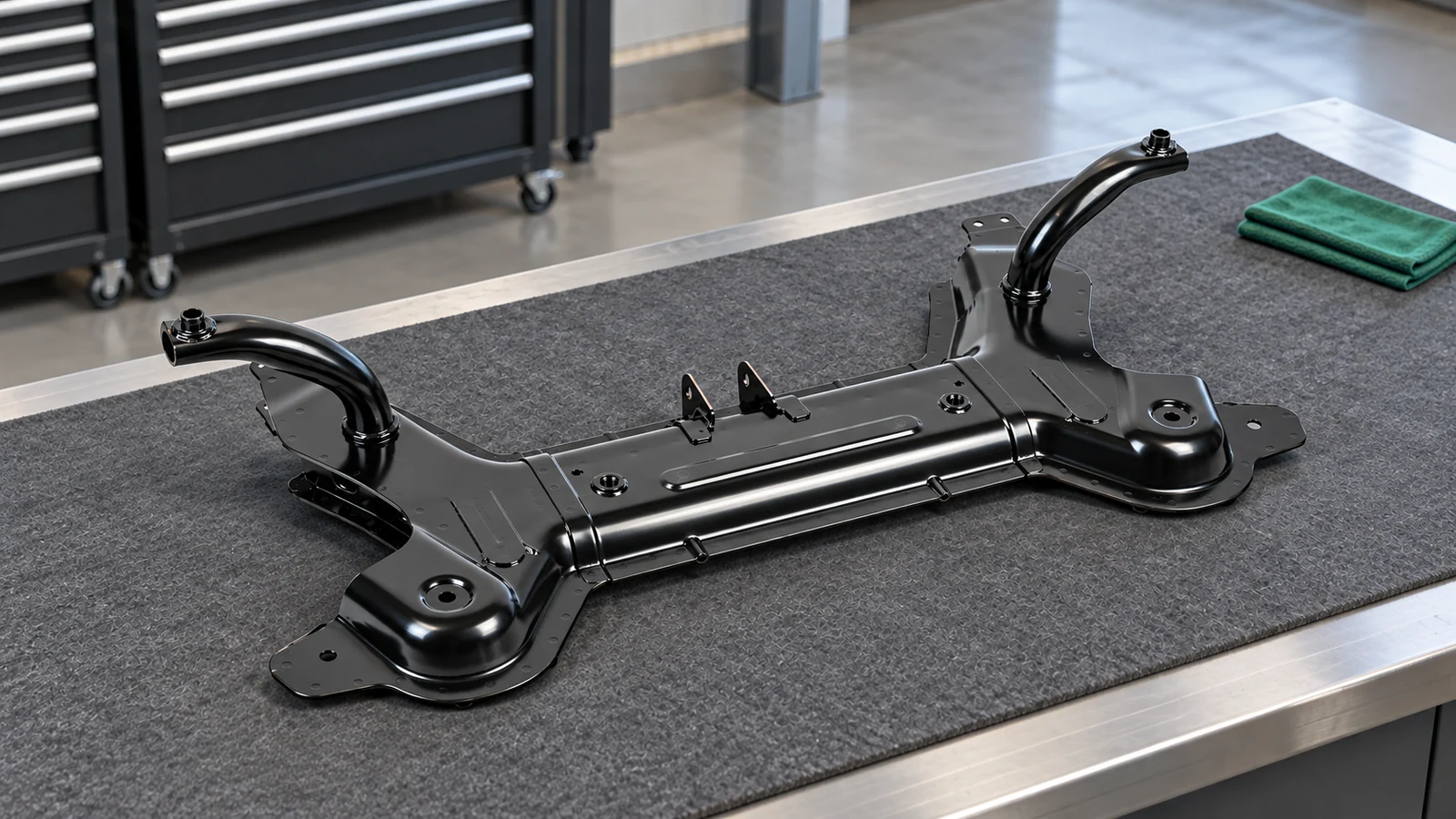

Как заменить передний подрамник Lada Vesta

Для какого подрамника приведён порядок

Инструкция основана на разделе 6 ТИ АВТОВАЗ 3100.25100.20584. В этой конструкции подрамник крепится к кузову четырьмя болтами. К нему присоединена нижняя штанга подвески двигателя, а по сторонам стоят дополнительные лонжероны. При замене узел снимается вместе с рейкой, стабилизатором и рычагами. Применимость нового подрамника проверяют по VIN и номеру установленной детали, а не только по названию «Веста».

Для иного исполнения NG, изменённой рейки, нештатного усилителя или переделанных опор сначала нужна соответствующая документация. После удара недостаточно подобрать новую балку: необходимо проверить кузовные точки крепления и соседние детали. Подрамник не должен притягиваться болтами к несовпадающим отверстиям.

Если повреждён только нижний рычаг, а подрамник и его посадки исправны, объём ремонта может быть меньше. Крепления и признаки неисправности разобраны в FAQ о нижних рычагах передней подвески. Не заменяйте подрамник лишь по одному стуку без локализации причины.

Что нужно до начала демонтажа

• Исправный подъёмник, трансмиссионная стойка с подходящей устойчивой опорной площадкой и верстак для узла. Допустимую нагрузку и фиксацию выбирают по документации оборудования.
• Второй исполнитель для снятия, перемещения и установки подрамника. Не удерживайте тяжёлый узел руками после отворачивания последних болтов.
• Головки и ключи 10, 13, 16, 17, 18 и 21 мм, Torx T30, T40 и, по исполнению болта рулевого вала, T50, шестигранник 5 мм, удлинители и вороток.
• Подходящие съёмники рулевых наконечников и шаровых пальцев, не повреждающие пыльники.
• Динамометрические ключи, перекрывающие диапазон от малых соединений 7–9 Н·м до болтов рейки 153–207 Н·м. Один крупный ключ не заменяет инструмент для малых моментов.
• Новый подрамник точного исполнения и крепёж по требованиям своей комплектации. Разделите снятые болты по соединениям: одинаковый размер головки не означает одинаковые длину, резьбу и момент.

Перед подъёмом выключите зажигание, затормозите стояночным тормозом и ослабьте болты передних колёс. Убедитесь, что боковые опоры двигателя и коробки исправны и закреплены. Их не снимают в рамках описанной работы. Если требуется одновременная замена опор или снятие силового агрегата, порядок его вывешивания разрабатывают отдельно до ослабления креплений.

Порядок замены переднего подрамника

1. 01

   Снимите колёса, защиту и отсоедините стойки стабилизатора

   Поднимите подготовленный автомобиль и снимите оба передних колеса. С каждой стороны отверните гайку крепления стойки стабилизатора к стойке подвески ключом 16 мм, удерживая палец шестигранником 5 мм. Отсоедините стойки. Снимите брызговик двигателя, отвернув тринадцать болтов головкой 10 мм. Если установлена дополнительная защита, учитывайте её собственный крепёж.

2. 02

   Уберите дополнительные лонжероны

   На каждой стороне отверните два винта Torx T30, крепящих кожух арки к дополнительному лонжерону. Отверните болт лонжерона к рамке радиатора головкой 16 мм. Затем отверните две гайки его крепления к подрамнику ключом 13 мм, удерживая болты головкой 10 мм. Извлеките крепёж и снимите оба лонжерона. Расположение показано на рисунке 4-2 заводской инструкции.

3. 03

   Отсоедините рулевые наконечники и шаровые опоры

   С обеих сторон отверните гайки рулевых наконечников ключом 16 мм, при необходимости удерживая пальцы шестигранником 5 мм. Съёмником разъедините наконечники с поворотными кулаками. Затем отверните гайки шаровых опор ключом 18 мм с удержанием Torx T40 и извлеките пальцы подходящим съёмником. Не бейте по резьбе и не допускайте натяжения тормозных шлангов при перемещении кулаков.

4. 04

   Зафиксируйте руль и отсоедините промежуточный вал

   Приведите рулевой механизм в положение прямолинейного движения, извлеките ключ из замка и зафиксируйте руль в этом положении. Отверните и извлеките болт соединения промежуточного вала с шестернёй рейки: по исполнению используется головка 16 мм или Torx T50. Разъедините вал и рейку по рисунку 6-1. С этого момента руль отдельно не вращайте и не допускайте случайного поворота снятой рейки, который приведёт к потере исходного положения.

5. 05

   Освободите нижнюю штангу и поддержите подрамник

   Ключом и головкой 18 мм отверните гайку болта, соединяющего нижнюю штангу подвески двигателя с подрамником, извлеките болт. Не отворачивайте боковые опоры силового агрегата. Подведите трансмиссионную стойку под подрамник, устойчиво разместите узел на её площадке и примите его вес. Помощник контролирует положение и отсутствие ещё не освобождённых связей.

6. 06

   Снимите подрамник в сборе

   При поддержанном узле отверните четыре болта подрамника к кузову головкой 18 мм: две пары показаны на рисунке 6-2. Вдвоём плавно опустите на стойке подрамник вместе с нижними рычагами, рейкой и стабилизатором. Следите, чтобы вал рейки вышел из отверстия щитка передка и ничего не удерживало узел. Если подрамник не отделяется свободно, остановитесь и найдите оставшееся соединение. Не тяните стойкой за проводку или кузов.

7. 07

   Разберите снятый узел на верстаке

   Устойчиво установите подрамник на верстак. Снимите защитный кожух рейки, отвернув пять болтов головкой 10 мм. Отверните два болта рейки головкой 21 мм и снимите рулевой механизм с тягами. Отверните четыре болта стабилизатора головкой 13 мм или Torx T40 и снимите его вместе с подушками и стойками. Затем снимите нижние рычаги, отвернув их болты и гайки инструментом 18 мм. Сохраняйте порядок крепежа и исходное положение рулевого механизма.

8. 08

   Перенесите исправные детали на новый подрамник

   Сравните все места крепления старого и нового подрамников. Трещины, повреждённые резьбы или несовпадающие отверстия исключают сборку с силовым подтягиванием. Установите нижние рычаги и только наживите их болты и гайки. Закрепите стабилизатор четырьмя болтами моментом 18–24 Н·м. Установите рейку и затяните два её болта моментом 153–207 Н·м. Верните кожух рейки, пять болтов затяните моментом 7–9 Н·м.

9. 09

   Поднимите подрамник и закрепите его на кузове

   Вдвоём установите собранный узел на трансмиссионную стойку и подведите к автомобилю. При подъёме направьте шестерню рейки в отверстие щитка передка, совместите точки крепления подрамника и кузова. Наживите все четыре болта рукой без перекоса, затем затяните моментом 94–126 Н·м. До полного закрепления не убирайте поддерживающую стойку и не допускайте смещения узла.

10. 10

    Присоедините штангу двигателя и шарниры подвески

    Верните болт нижней штанги подвески двигателя к подрамнику и затяните гайку моментом 90–120 Н·м. Соедините шаровые опоры с кулаками: гайки 53–71 Н·м, удержание пальцев Torx T40. Соедините рулевые наконечники с кулаками: гайки 32–42 Н·м, удержание шестигранником 5 мм. Присоедините стойки стабилизатора к стойкам подвески: гайки 53–71 Н·м, удержание тем же размером шестигранника.

11. 11

    Установите лонжероны и передние колёса

    Верните оба дополнительных лонжерона, наживите их болты к рамке радиатора. Сначала затяните четыре малые гайки лонжеронов к подрамнику моментом 7–9 Н·м, затем два болта к рамке радиатора моментом 38–50 Н·м. Закрепите кожухи арок четырьмя винтами Torx T30. Установите передние колёса. Штатные четыре болта каждого колеса окончательно затягиваются крест-накрест при опоре машины на колёса моментом 90–120 Н·м.

12. 12

    Восстановите соединение рулевого вала

    Проверьте прямое положение передних колёс и сохранённое положение руля. Полностью соедините промежуточный вал с шестернёй рейки, установите болт в предусмотренное положение и затяните моментом 53–71 Н·м. Используйте головку 16 мм или Torx T50 по своему крепежу. Не заменяйте полную посадку затягиванием болта через несовпадающее соединение. Только после проверки соединения снимайте фиксацию руля. При потерянном исходном положении сначала восстановите его по документации, не пробной поездкой.

13. 13

    Окончательно затяните рычаги на колёсах

    Автомобиль должен опираться на колёса на платформенном подъёмнике. Затормозите стояночным тормозом, выключите зажигание и прожмите переднюю подвеску руками два-три раза. На каждом рычаге затяните сначала передний болт, затем заднюю гайку моментом 94–126 Н·м. Не затягивайте сайлентблоки окончательно в вывешенном положении и не выезжайте с наживлённым крепежом.

14. 14

    Завершите сборку и проверьте углы колёс

    Установите брызговик двигателя и тринадцать его болтов. Проверьте все затронутые соединения, пыльники и прокладку шлангов. Убедитесь, что рулевое управление связано с колёсами, нет заедания и необычного контакта деталей. Проверьте и при необходимости отрегулируйте углы установки передних колёс на стенде. Дорожный контроль допустим только после законченной безопасной сборки, а не вместо проверки крепежа.

Моменты затяжки: не путайте разные соединения

Нормы относятся к описанной заводской схеме. Не добавляйте смазку или фиксатор резьбы по общему совету: условия затяжки должны соответствовать документации крепежа. При повреждении резьбы не повышайте момент, пытаясь удержать соединение.

Что проверить после замены подрамника

• Новый подрамник соответствует исполнению, все четыре крепления к кузову установлены и затянуты. Точки кузова не деформированы.
• Рейка закреплена двумя болтами, рулевой вал полностью соединён и зафиксирован своим болтом. Руль не совершал неконтролируемых оборотов при разъединении.
• Нижняя штанга двигателя, шаровые опоры, рулевые наконечники, стабилизатор и дополнительные лонжероны присоединены.
• Оси рычагов окончательно затянуты на колёсах, колёсные болты проверены, пыльники не повреждены, шланги и провода не натянуты.
• Углы установки колёс проверены. Нет нового стука, заедания руля и необычного смещения агрегатов.

Если руль стоит криво, машину уводит или появился стук, не назначайте «обкатку подрамника». Сначала проверяют сборку, соответствие деталей и геометрию. При люфте рулевого соединения, подозрении на незатянутый крепёж или нарушении управления движение прекращают. Дополнительная затяжка без выяснения причины не исправляет несовместимую деталь или повреждённую кузовную точку.
