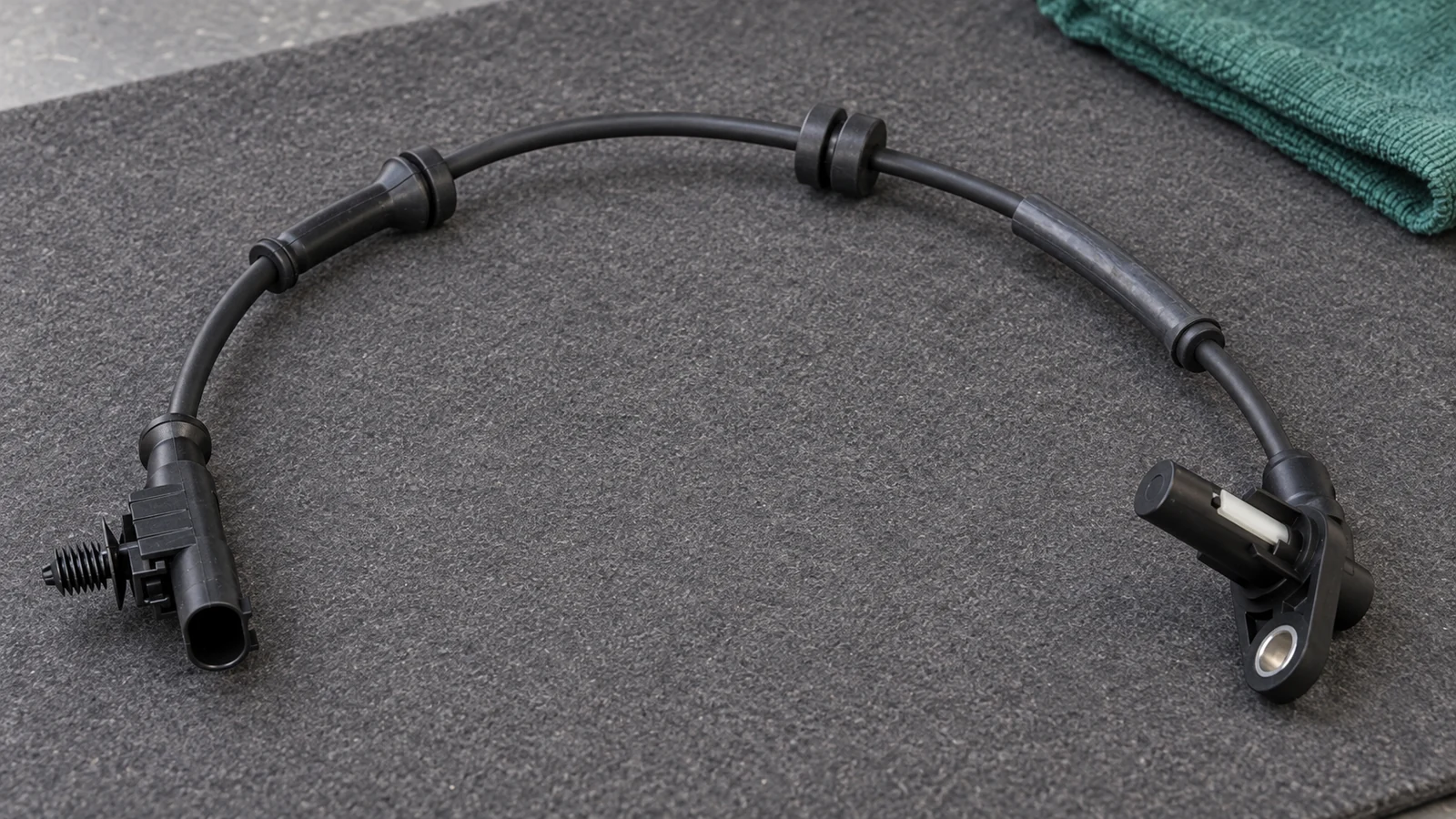

Проверка и замена датчика ABS Lada Vesta

Когда замена действительно обоснована

Прочитайте неисправности именно блока ABS прибором, который поддерживает эту систему. Отсутствие ошибок в разделе двигателя обычного OBD-приложения не означает, что блок ABS исправен. Запишите полный код, указанное колесо и условие появления: сразу после зажигания, начала движения или ремонта подвески.

При осмотре проследите провод от датчика до разъёма: ищите перетирание, натяжение, повреждение креплений и следы воды. Установка нового датчика не исправляет разрыв в ответной части автомобильного жгута. Проверку электрических цепей выполняют по схеме установленной системы. Универсальное «сопротивление исправного датчика» без определения его типа не используйте.

Если неисправность возникла сразу после ремонта ступицы, начните с отдельного материала «ABS после замены ступицы». Общие признаки работы системы собраны на странице ABS Lada Vesta.

Применимость, инструмент и безопасный доступ

Ниже приведены разделы 16.2–16.3 ТИ 3100.25100.20586 для раннего исполнения. Задняя процедура относится к датчику на щите барабанного тормоза. Для задних дисковых тормозов, NG и изменённой ступицы сначала найдите карту именно своего узла. Совпадение внешнего разъёма не подтверждает применимость детали.

• Понадобятся T30, удлинитель, ручная трещотка и динамометрический инструмент, работающий в диапазоне 6–7 Н·м.
• Подготовьте новый датчик с подходящей длиной провода, разъёмом и штатными местами крепления.
• Заводская карта рассчитана на подъёмник. Не работайте у вывешенного колеса или под машиной, удерживаемой только домкратом.
• До разъединения колодок выключите зажигание. Перед снятием заднего колеса соблюдайте порядок подъёма и крепления колеса по руководству.
• Сфотографируйте трассу жгута и положения держателей: неправильная укладка способна повредить новый провод.

Как заменить передний датчик

1. 01

   Найдите винт на поворотном кулаке

   Сравните узел с рисунком 16-2. Очистите доступную грязь вокруг головки, полностью установите T30 и отверните винт ручным инструментом. Не срывайте шлиц наклонённой насадкой.

2. 02

   Освободите датчик из посадочного отверстия

   Извлекайте его за корпус, не за провод. Если он закис и не выходит без разрушения, остановитесь: выбивание вслепую и сверление рядом со ступицей могут повредить соседние детали. Удаление обломка требует отдельной ремонтной операции.

3. 03

   Освободите жгут и разъём

   Выведите провод из пазов кронштейна стойки передней подвески и кронштейнов на брызговике моторного отсека. Отсоедините колодку от автомобильного жгута и её фиксатора на кузове. Не отрезайте штатные держатели ради ускорения работы.

4. 04

   Установите новый датчик

   Подсоедините колодку и закрепите её на кузове. Посадочное место должно позволять корпусу встать без перекоса. Не втягивайте перекошенный датчик винтом. Закрепите его с моментом 6–7 Н·м для указанного исполнения.

5. 05

   Верните провод во все держатели

   Уложите жгут в пазы кронштейнов стойки и брызговика по исходной трассе. Убедитесь, что он не натягивается и не касается вращающихся деталей при изменении положения колеса. Не оставляйте его просто свисающим рядом с тормозным шлангом.

Как заменить задний датчик барабанного механизма

Разъём этой версии находится не рядом с винтом датчика: провод проходит через отверстие арки и соединяется с жгутом внутри кузова. В карте требуется доступ со стороны салона после снятия облицовки арки. Не вытягивайте весь провод наружу, пока внутренняя колодка не отсоединена.

1. Снимите заднее колесо безопасным способом. Отверните T30 крепления датчика к тормозному щиту и освободите корпус из отверстия.
2. Выведите жгут из кронштейна и скобы на рычаге задней подвески, затем из креплений на кузове. Запомните все точки удержания.
3. Освободите проходную заглушку жгута в арке. Получите доступ к разъёму из салона по карте облицовки своего кузова. Разъедините колодку и снимите её с фиксатора.
4. Снимите старый датчик вместе с жгутом. Заведите разъём нового через штатное отверстие и закрепите соединение на кузове.
5. Плотно установите проходную заглушку: оставшийся зазор станет путём воды и грязи в кузов. Восстановите облицовку без пережатия провода.
6. Установите датчик в тормозной щит и затяните винт 6–7 Н·м. Верните провод во все штатные пазы и скобы, затем установите колесо с моментом из руководства автомобиля.

Снятие барабана, отворачивание тормозных трубок и прокачка гидросистемы в эту операцию не входят. Если для доступа предлагают вскрыть гидравлику, уточните, какую дополнительную работу выполняют и зачем.

Что проверить после установки

До поездки осмотрите фиксаторы, разъёмы, проходную заглушку и запас длины провода. Прочитайте блок ABS, сохраните результаты и удалите прежние ошибки только после устранения причины. Затем проверьте отсутствие повторного кода и правдоподобность сигналов колёс в условиях, предусмотренных диагностикой.

Контроль на дороге выполняют только после проверки механической сборки и штатной работы тормозов. Не провоцируйте блокировку колёс, чтобы «убедиться в ABS». Если лампа остаётся гореть или возвращается, продолжайте диагностику. Не отключайте индикацию. Электронный датчик не ремонтирует гидравлическую неисправность тормоза.
