Как снять обшивку багажника Lada Vesta SW и SW Cross

Какая отделка установлена на вашей Весте

Порядок рассчитан на универсалы со штатными пластиковыми боковинами, плафонами багажника и описанным креплением панели задней двери. На правой боковине в соответствующей комплектации находится розетка. Фальшпол, органайзеры и полка-шторка также зависят от оснащения.

До начала работы осмотрите панели, ручки и заглушки. Отличающуюся отделку, переделанную проводку и дополнительные крепления нужно разобрать по их собственной схеме. Для седана действует другой порядок снятия обшивки крышки багажника. Седанные крепления задней полки не относятся к боковым панелям универсала.

Инструмент и подготовка

Подготовьте Torx T20, головки 10 и 14 мм, вороток с удлинителем, динамометрический ключ для крепления ремня и клеммы, съёмник декоративных панелей и плоскую отвёртку с защищённым жалом. Винты разных панелей складывайте отдельно. Для пластика нужна ровная чистая площадка.

Поставьте автомобиль на ровное место и затяните стояночный тормоз. Откройте капот и заднюю дверь, уберите груз. Дверь должна надёжно удерживаться поднятой. Выключите зажигание, дождитесь остановки вентилятора охлаждения и выдержите минуту для сохранения данных ЭБУ. Затем отсоедините минусовую клемму АКБ.

Снимайте только те панели, которые закрывают нужную зону. Для доступа к внутренней стороне задней двери разбирать боковины грузового отсека не требуется. Если нужна верхняя панель у бокового окна, сначала придётся снять нижнюю боковину.

Снятие отделки грузового отсека

1. 1

   Освободите пол багажника

   Уберите коврик, выньте панели фальшпола и расположенные под ними органайзеры, если они установлены. Для доступа к нише запасного колеса достаньте органайзер с инструментом, отверните крепление колеса и выньте его. Не пытайтесь поднять обшивку вместе с закреплённой запаской.

2. 2

   Снимите полку-шторку

   Плавно верните полотно в корпус. Откиньте заднюю часть полки вперёд, сожмите правую боковую крышку и освободите правый выступ из паза. Выведите левый выступ, затем выньте переднюю часть полки из промежутка между опорой и спинкой сиденья.

3. 3

   Освободите накладку порога

   Выверните два винта T20 пластиковой накладки у замка. Поднимите её, последовательно освобождая держатели. Не путайте винты накладки с крепежом замка.

4. 4

   Снимите подушку заднего сиденья

   Поднимите передний край подушки у левого крепления, затем у правого, чтобы освободить петли из фиксаторов. Сдвиньте подушку назад и приподнимите её задний край, выводя петли из захватов на кузове. Достаньте подушку из салона. Спинки с креплений снимать не нужно.

5. 5

   Освободите ремень и боковую панель

   Головкой 14 мм отверните болт нижнего крепления бокового заднего ремня с нужной стороны. Сохраните расположение деталей крепления. Поднимите фиксатор и наклоните спинку вперёд.

   Снимите открытые клипсы панели. Уберите заглушки двух верхних винтов и выверните весь крепёж T20 боковины, включая винты в нишах. Освободите её держатели без рывка.

6. 6

   Отсоедините оборудование боковины

   Удерживая панель, отключите колодку плафона. На правой стороне отсоедините и розетку, если она есть. Выньте вставку у прохода ремня, пропустите его ленту через отверстие и уберите боковину.

7. 7

   Снимите панель у бокового окна

   После нижней боковины снимите заглушки верхней панели. Выверните пять винтов T20 и освободите держатели. Для второй стороны повторите нужные операции.

Панель, у которой ещё не отсоединены разъёмы или ремень, нельзя уносить от кузова. Если пластик не освобождается, осмотрите неподвижный участок и найдите оставшееся крепление. Разрезать проход ремня для снятия штатной боковины не требуется.

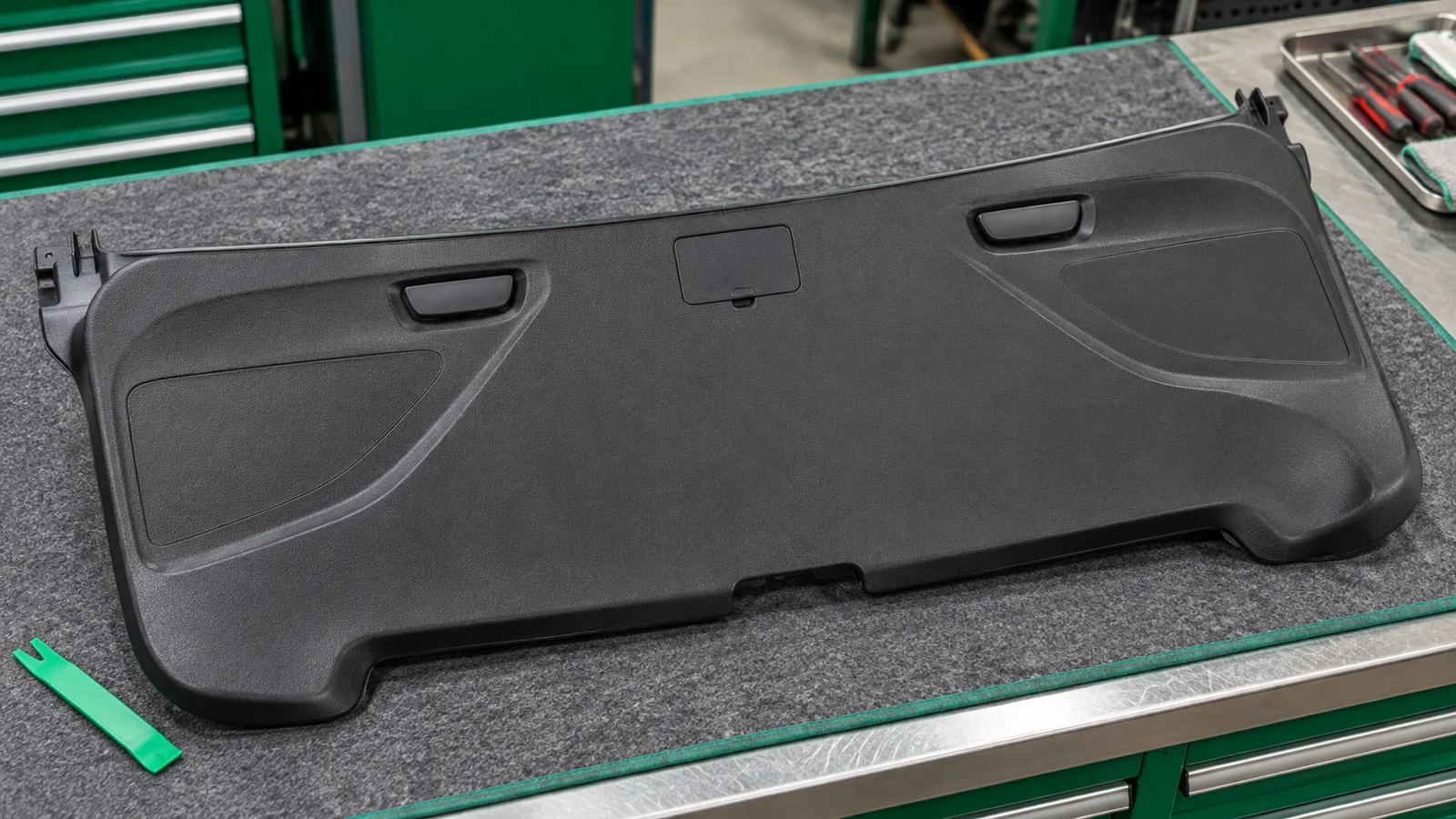

Снятие обивки задней двери

Здесь отдельная последовательность. Большая нижняя панель перекрывается соседними накладками, а часть её винтов спрятана под ручками.

1. 1

   Верхняя накладка

   Освободите её фиксаторы съёмником и снимите накладку.

2. 2

   Боковые накладки

   Выверните винты T20 правой и левой накладок. Освободите держатели и снимите обе детали.

3. 3

   Верхнее крепление большой панели

   Выверните два верхних винта T20 основной обивки.

4. 4

   Крепление под ручками

   Введите съёмник в стык накладки каждой ручки и освободите накладку. Под каждой находятся два винта T20, которые нужно вывернуть.

5. 5

   Основная обивка

   Поддерживайте большую панель и последовательно выводите её держатели из кузова. Уберите панель на подготовленное место.

Как вернуть панели и проверить результат

Осмотрите крепления и посадочные места. Сломанные держатели замените подходящими для этой панели. При сборке сначала совместите направляющие и отверстия, затем защёлкивайте пластик. Винтом нельзя притягивать перекошенную панель или исправлять несовпадение её посадки.

В грузовом отсеке сначала установите панели у боковых окон. Перед установкой нижней боковины проведите ремень через её отверстие, верните вставку и подключите плафон с розеткой. Уложите проводку так, чтобы её не зажало креплениями. Закрепите боковину всеми винтами и клипсами, верните заглушки.

Установите нижнее крепление заднего ремня в прежнем положении без перекручивания ленты. Болт сначала заверните от руки, затем затяните динамометрическим ключом. Повреждённая резьба или невозможность правильно установить крепление — причина прекратить сборку и обратиться в сервис. Ремень нельзя оставлять незакреплённым.

Верните подушку заднего сиденья в задние захваты и передние фиксаторы. Выведите замки ремней над подушкой, убедитесь, что она закреплена с обеих сторон. Поднимите и зафиксируйте спинки. Установите накладку порога, закрепите запасное колесо, верните органайзеры и панели пола. Фальшпол должен опираться на органайзеры, а не висеть без поддержки.

Полку-шторку устанавливайте передней частью между опорой и спинкой. Вставьте левый выступ в паз, сожмите правую крышку и установите правый выступ. Проверьте фиксацию обеих сторон и плавный ход полотна. Не оставляйте снятую полку незакреплённой в салоне.

На двери верните большую панель, винты под ручками и сверху, накладки ручек, боковые панели и верхнюю накладку. Проводка и трубки должны остаться вне мест защемления. После этого подключите минусовую клемму.

• Проверьте стыки, ручки, заглушки и кромки. Не должно быть незакреплённых участков или оставшегося крепежа.
• Проверьте каждый затронутый ремень: лента не перекручена, вытягивается и возвращается без заеданий, замок фиксирует язычок и освобождает его кнопкой.
• Проверьте плафоны, розетку при её наличии, открывание и закрывание двери. Неработающий прибор проверяйте с его разъёма, а не повторным нажатием на обивку.

Ошибки, из-за которых ломается отделка

Рывок за свободный угол при оставшемся винте ломает посадочное место. Попытка снять нижнюю боковину вместе с удерживающим её ремнём повреждает пластик у прохода ленты. Неподключённый плафон обнаруживается уже после сборки, а забытая заглушка или незащёлкнутая клипса оставляют люфт.

Разборка отделки не требует снимать дверь с петель, стекло, катушки ремней или спинки сидений. Для ремонта расположенного под обивкой узла нужна его собственная процедура. Другие операции собраны в разделе кузов и экстерьер Lada Vesta.
