Пыльники рулевой рейки Lada Vesta

Какой пыльник называют чехлом рулевой рейки?

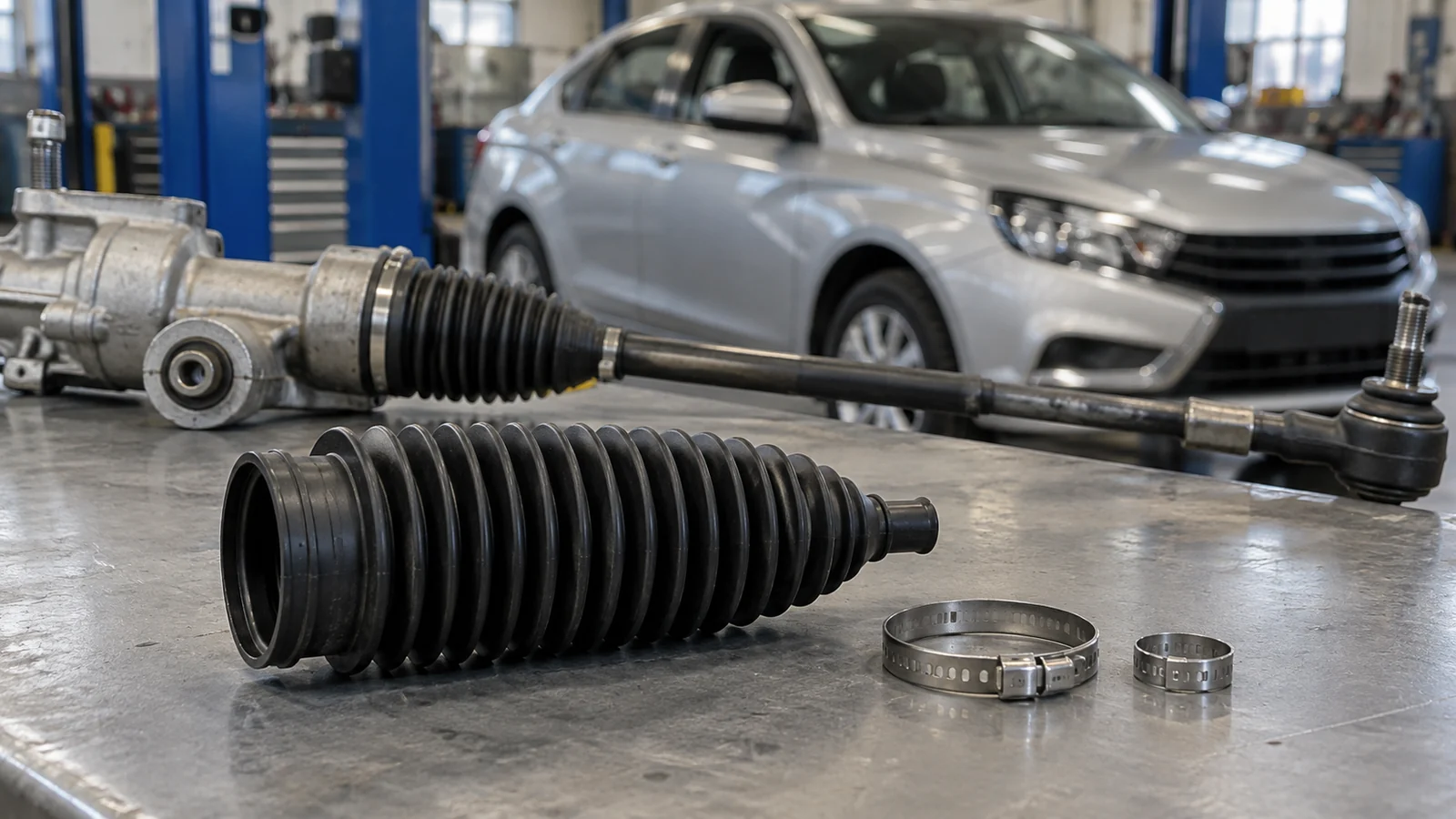

Это гофрированный чехол между корпусом рулевого механизма и рулевой тягой. Его широкая кромка закреплена на корпусе, узкая — на тяге. Чехол закрывает внутренний шарнир и выходящую часть рейки от внешних загрязнений. Рядом с колесом находится другой узел — наружный наконечник со своим небольшим пыльником.

В заводской ТИ 3100.25100.20585 ранней Весты этот элемент назван чехлом рейки, в ремонтном руководстве — защитным чехлом рулевой тяги. Здесь речь об одной гофрированной детали, а не о защитном кожухе механизма, пыльнике ШРУСа или резине шарового пальца наконечника. Памятка ниже помогает разделить эти названия.

Какие повреждения требуют проверки и замены чехла?

Осматривают складки, обе посадочные кромки и крепление хомутами. Сквозной разрыв, разошедшаяся трещина, соскочившая кромка или порванное место под хомутом нарушают защиту. При таких повреждениях нужно проверить состояние деталей под чехлом и подобрать исправную замену.

Стук не обязателен. Разрыв обнаруживают и до появления ощутимого люфта. Обратная связь тоже неверна: целая снаружи гофра не доказывает исправность шарнира. Разделить проверку защиты и проверку соединений помогает диагностика рулевых тяг и наконечников.

Как осмотреть пыльник, не разбирая рулевой привод?

Используйте фонарь и безопасный доступ снизу на оборудованной канаве, эстакаде или подъёмнике. Машина должна быть устойчиво зафиксирована, двигатель заглушён. Под автомобиль на одном домкрате не заходят. Видимые загрязнения снаружи убирают мягкой ветошью, не прокалывая резину отвёрткой.

Осмотрите правую и левую гофру отдельно, особенно впадины складок и края у хомутов. Для первоначального осмотра не срезайте крепление и не стягивайте чехол. Внутреннюю поверхность оценивают при подготовленной разборке с последующей правильной сборкой, а не оставляют открытой после проверки.

Если часть чехла не видна, результат осмотра остаётся неполным. Не подсовывайте пальцы между движущимися деталями ради проверки складки. Изменение положения руля согласуют с помощником, осмотр выполняют после остановки движения.

Как подобрать чехол и почему одного названия модели мало?

Сначала установите исполнение фактически стоящего рулевого механизма. VIN помогает найти штатную комплектацию, но после замены рейки нужно учитывать маркировку установленного узла. До монтажа сверяют каталожную применимость и обе посадки, рабочую длину, форму гофры и предусмотренное крепление.

В приведённых источниках показана ранняя Веста. Они не подтверждают один артикул или размер для всех SW, Cross, NG и заменённых механизмов. Поэтому универсального номера здесь нет. Надпись «для Весты» и похожий внешний вид не заменяют проверку совместимости.

Нужно ли менять хомуты и можно ли поставить любую стяжку?

Крепление должно удерживать обе кромки на своих посадках и не повреждать материал. В показанной процедуре ремонтного руководства большой хомут после снятия заменяют новым. Малый снимают сжатием ушек. Его пригодность оценивают отдельно, повреждённое крепление не используют.

Пластиковая стяжка, червячный хомут или крепление от другого узла не становятся допустимыми только потому, что охватывают чехол. Подбирают предусмотренный для своего исполнения комплект. Числа затяжки болтов защитного кожуха и внутренней тяги нельзя использовать как момент затяжки хомутов.

Обязательно ли снимать подрамник для замены?

В проверенной заводской ТИ 3100.25100.20585, раздел 10, работа начинается со снятия переднего подрамника с рулевым механизмом и стабилизатором по ТИ 3100.25100.20584. Затем механизм снимают с подрамника по разделу 9. Такой же исходный доступ указан в главе о замене чехла ремонтного руководства 2016 года.

Поэтому эти источники не дают основания обещать замену на месте после одного снятого колеса. Если сервис предлагает иной способ, нужно уточнить его применимость к установленной рейке и способ контроля сборки. Отдельная замена чехла также не означает обязательную замену исправной внутренней тяги.

Ниже приведены этапы именно работы с чехлом после предусмотренной подготовки. Это не полная инструкция по снятию подрамника. Она требует собственной карты крепежа и операций для конкретного автомобиля.

В каком порядке меняют защитный чехол?

Порядок основан на разделе 10 заводской ТИ и главе «Замена защитного чехла рулевой тяги» исходного ремонтного руководства. В заводском разделе объединены две операции — замена внутреннего наконечника и чехла. Отворачивание внутреннего шарнира от рейки относится к работе с самой тягой и не добавляется автоматически к замене одной гофры.

1. 1

   Подтвердить исполнение и объём ремонта

   Сверьте механизм, чехол, хомуты и документацию. Отдельно определите, есть ли повреждение шарнира или рейки, требующее ремонта помимо резины.

2. 2

   Подготовить доступ по применимой карте

   В приведённой ТИ автомобиль ставят на двухстоечный подъёмник, включают стояночный тормоз и выключают зажигание. Затем снимают подрамник в сборе и рулевой механизм по указанным в ТИ разделам.

3. 3

   Освободить наружное резьбовое соединение

   Ослабьте контргайку и отсоедините наружный наконечник от внутренней тяги по карте своего механизма. Сохранённый размер или число оборотов помогают восстановить предварительное положение, но не заменяют стенд.

4. 4

   Снять контргайку и крепление чехла

   После удаления контргайки освободите малый и большой хомуты подходящим инструментом. Большой хомут, снимаемый по показанной процедуре, подготовьте новый.

5. 5

   Снять чехол без повреждения посадок

   Сдвиньте широкую кромку с корпуса механизма и снимите чехол с тяги. Не царапайте сопряжённые поверхности и не заносите наружную грязь под новую деталь.

6. 6

   Осмотреть открытый узел

   Проверьте состояние посадок и закрытых ранее деталей. Воду, абразив, коррозию, люфт или заедание нельзя считать устранёнными установкой новой гофры.

7. 7

   Подготовить и установить новый чехол

   Применяйте материалы и подготовку по документации своего узла. В ремонтном руководстве указана силиконосодержащая смазка на рабочую поверхность шарнира тяги. Это не предписание заполнить весь чехол.

8. 8

   Восстановить посадки и соединения

   Установите чехол обеими кромками на предусмотренные места, закрепите подходящими хомутами, восстановите наружное резьбовое соединение. Не переносите предварительную затяжку из общей карты на окончательное крепление другого узла.

9. 9

   Установить механизм и подрамник

   Сборку выполняют по разделам, на которые ссылается применимая ТИ. Проверьте отсутствие перекручивания, соскальзывания и контакта чехла с соседними деталями при штатном ходе рулевого привода.

10. 10

    Проверить углы и результат

    Заводская карта завершает работу регулировкой углов передних колёс. Проверьте крепления, движение руля и обе посадки, получите результат стенда. Не оставляйте проверку схождения на неопределённое время после обычной эксплуатации.

Что делать со смазкой и загрязнением под пыльником?

Ремонтное руководство рекомендует перед установкой чехла нанести силиконосодержащую смазку на рабочую поверхность шарнира тяги. В этом указании нет дозы для заполнения всей гофры и нет разрешения применять любой состав по названию «для резины». Материал должен соответствовать документации установленного узла.

Если после снятия обнаружены вода, абразив или коррозия, сначала оценивают повреждение металла и шарнира. Новая резина восстанавливает защиту, но не восстанавливает изношенное соединение. При подтверждённом дефекте внутреннего шарнира отдельная задача — замена рулевой тяги, а не набивка чехла дополнительной смазкой.

Почему после работы проверяют схождение?

При разъединении тяги и наружного наконечника изменяется или может быть нарушена установленная длина рулевого привода. Кроме того, показанный порядок включает снятие и обратную установку подрамника. Контрольная метка, число оборотов или предварительный размер не измеряют фактические углы колёс.

Заводская ТИ прямо предусматривает регулировку углов передних колёс, ремонтное руководство — проверку и регулировку при необходимости. Числа 392, 551,5 и 1420 мм на заводском рисунке относятся к показанной сборке и её контрольным точкам. Их нельзя превращать в универсальную настройку схождения любой Весты или вводить вместо измерения на стенде.

Можно ли ограничиться пыльником, если тяга ещё не стучит?

Это решают по результатам осмотра после разборки. Если меняется повреждённый чехол, состояние шарнира и рейки всё равно проверяют. Отсутствие слышимого стука не показывает, сколько грязи успело попасть внутрь и нет ли начального повреждения.

При исправных сопряжённых деталях замена защиты может быть самостоятельной работой. При люфте или коррозии объём ремонта будет другим. Для оценки допустимости дальнейшего движения нужен осмотр автомобиля. Условного безопасного пробега с порванным чехлом в использованных источниках не установлено.

Чем замена гофры рейки отличается от пыльника наконечника?

Наружный наконечник находится у поворотного кулака и имеет небольшой чехол шарового соединения. Гофра рейки расположена ближе к корпусу механизма и закрывает внутреннюю часть привода. Поиск «пыльник рулевой тяги» может показывать обе детали, поэтому заказ по одной фразе без определения места ненадёжен.

Снятие большой гофры не устраняет повреждение наружного шарнира. Если дефект относится к наконечнику, используйте отдельную инструкцию по его замене. Не переносите порядок ремонта одного защитного чехла на другой.

Как принять работу после замены пыльника?

Попросите показать установленную деталь, крепление обеих кромок и результат проверки углов. Если внутри обнаружили загрязнение или износ, в заказе должны быть отражены выполненная дефектовка и согласованный ремонт. Один новый чехол не подтверждает исправность всей рейки.

При сохранившемся стуке, заедании или изменившемся поведении рулевого управления нужна повторная проверка причины. Общее устройство и другие неисправности разобраны в статье про рулевую рейку Весты.
