Код с названием датчика описывает обнаруженное отклонение, но не всегда указывает на неисправный элемент. Причиной могут быть питание, масса, контакт, проводка, условия измерения или реальное состояние двигателя. Начинают с установленной системы управления и типа сигнала, затем выбирают подходящий метод.
Эта статья помогает разобраться с датчиками двигателя Granta и выбрать следующую проверку. Датчики света, дождя, ABS и других систем имеют отдельные материалы. Калькулятор сравнивает готовые измерения в двух точках одной питающей линии, не назначая универсальную норму и замену детали.
Системы двигателя

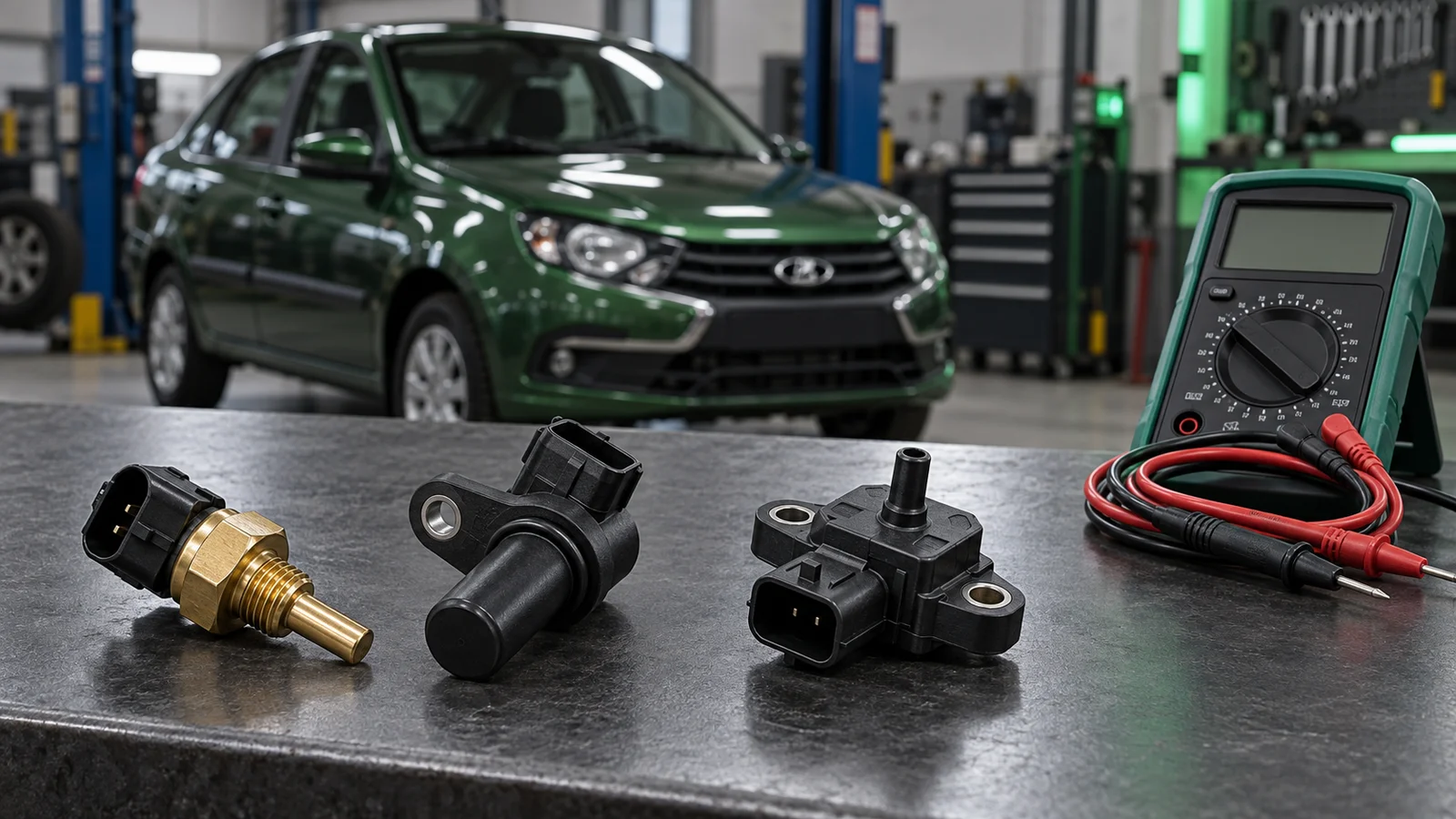

Датчики Lada Granta
Какие группы датчиков двигателя нужно различать перед проверкой?
Датчики передают контроллеру разные сведения и делают это разными электрическими способами. Температурный элемент может менять сопротивление, датчик положения — выдавать изменяющееся напряжение, датчик вращения — импульсный сигнал. Наличие похожего разъёма не делает способы проверки одинаковыми. Кроме датчиков в системе есть выключатели и исполнительные устройства. Поэтому первое действие — определить назначение элемента и его цепей, а не прозвонить всё одним режимом мультиметра.
Назовите элемент
Укажите, какая физическая величина измеряется и к какой системе относится деталь. Не принимайте исполнительный клапан или мотор привода за датчик только из-за электрической колодки.
Определите сигнал
По применимой документации установите принцип, питание, общий провод и выход. Лишь после этого выбирайте измерение напряжения, сопротивления, частоты или осциллограммы.
| Пример из описанной системы M74 | Что наблюдают | Что не заменяет проверку |
|---|---|---|
| Термистор температуры | Связь сопротивления и температуры по своей таблице | Одно значение без температуры |
| Положение дросселя | Согласованность каналов и режим | Один исправный канал |
| Частотный ДМРВ | Частотный сигнал и преобразованный расход | Чужой порог постоянного напряжения |
| Индуктивный ДПКВ | Сигнал при вращении и задающий элемент | Поиск питания по аналогии с другим типом |
Как понять, какой датчик и какая схема относятся к своей Granta?
Состав датчиков зависит от двигателя, контроллера и комплектации. Нужны обозначения установленного узла и системы, а не только год из объявления. ТИ 3100.25100.12052 описывает конкретные ранние 16-клапанные Granta/Kalina 2 с M74 Евро-4 по состоянию на май 2014 года. Её примеры ниже показывают различия методов, но не задают расположение, контакты и нормы для всех Granta. Для изменённой проводки отдельно учитывают фактически выполненные соединения.
Сверьте комплект
Запишите двигатель, номер ЭБУ и маркировку детали. Сопоставьте разъём и трассу проводки с документом, не выбирайте назначение контакта по одному цвету провода.
Проверьте применимость
До измерения подтвердите нужную схему и режим работы. Если номер или устройство отличаются от источника, сначала уточните исполнение, затем используйте его критерии.
Почему код неисправности не всегда означает замену указанного датчика?
Контроллер оценивает доступный ему электрический сигнал и его согласованность с условиями. Обрыв, замыкание, нарушение питания, плохой контакт и реальное отклонение измеряемой величины могут приводить к разным кодам одной цепи. Сокращённое название из приложения не заменяет диагностическую карту. Если несколько элементов имеют общий участок питания или массы, одновременная замена всех датчиков может оставить настоящую причину нетронутой.
Сохраните запись
Запишите полный код, его статус, условия появления и доступные параметры. До сохранения не стирайте память и не отключайте питание ради пробного сброса.
Выберите карту цепи
Проверяйте код для установленного ЭБУ. Результат должен показывать, какой участок подтверждён измерением, а не только повторять название детали из списка ошибок.
Можно ли считать показание сканера прямым измерением исправного датчика?
Прибор показывает данные, которые выдаёт система управления. Это могут быть преобразованные значения, расчётные величины или подстановка при неисправности. Например, в описанном раннем M74 при отказе цепи ДТВ используется фиксированная подстановка, а температуру при отказе ДТОЖ рассчитывают по специальному алгоритму. Поэтому правдоподобное число само по себе не доказывает достоверность первичного сигнала. При отсутствии обмена сначала нужна проверка ЭБУ и диагностической цепи.
Уточните параметр
Прочитайте его назначение, единицу и условия формирования. Сопоставьте состояние кода и режим двигателя, не сравнивайте напряжение контакта с величиной в других единицах.
Проверьте независимое наблюдение
При необходимости сопоставьте параметр с измерением в подтверждённой точке или с реальными условиями. Различайте показание датчика, команду контроллера и расчётную замену.
Как выбрать мультиметр, осциллограф и безопасный режим проверки?
Метод определяют по принципу элемента и диагностической карте. Среднее напряжение не заменяет форму импульсов, а сопротивление нельзя измерять наугад у любого электронного датчика. HELLA отдельно предупреждает: если тип датчика вращения не установлен, омметр не применяют, его измерительное напряжение может повредить датчик Холла. Количество контактов служит подсказкой, но не подтверждает конструкцию. Для малоточных электронных цепей важны свойства измерительного прибора.
Подтвердите метод
Сначала установите тип сигнала и предусмотренный способ доступа к контакту. Не используйте контрольную лампу или режим тока вместо измерения напряжения в неизвестной цепи.
Сохраните режим и точку
Для результата укажите прибор, выбранную функцию, точку отсчёта и состояние соединения. Для импульсной проверки нужны применимые настройки и условия записи, а не случайная картинка.
| Уточнение | Что нужно знать | Причина |
|---|---|---|
| Исполнение | Узел, ЭБУ и схема | Выбор метода и контактов |
| Режим | Зажигание, вращение, прогрев, нагрузка | Сопоставимость данных |
| Точка отсчёта | Подтверждённый общий провод | Верное значение напряжения |
| Измеритель | Функция, разрешение и свойства входа | Влияние прибора на результат |
Что проверить в питании датчика до оценки его выходного сигнала?
У питаемого датчика сначала проверяют относящуюся к нему линию по схеме. Напряжение у контроллера, на колодке и непосредственно в рабочем соединении может относиться к разным точкам. Значение при снятом разъёме не показывает поведение соединения под рабочей нагрузкой. В материалах Fluke подчёркивается зависимость падения напряжения от тока. Применимый режим и критерий берут из документации автомобиля, универсальный допустимый процент здесь не назначается.
Определите одну линию
Подтвердите начало, конец и общую точку отсчёта измерений. Не сравнивайте питающий вывод с сигнальным и не переносите ожидаемое питание одного датчика на другой.
Проверьте рабочие условия
Сопоставляйте измерения при одинаковом состоянии цепи и нагрузки. Не подавайте внешнее напряжение на предполагаемый контакт для проверки реакции.
Почему нарушение массы может выглядеть как отказ нескольких датчиков?
Обратный провод и его соединения входят в измерительную цепь. Общий дефект способен изменить сразу несколько наблюдаемых сигналов. Проверка только положительного питания не исключает такую причину. У электронных цепей нельзя автоматически считать любой винт кузова подходящей измерительной точкой. Назначение массы и способ её проверки устанавливают по схеме. Восстановление случайной дополнительной перемычкой может скрыть исходный дефект и изменить работу системы.
Найдите общий участок
При нескольких связанных жалобах сопоставьте питание и обратные соединения на схеме. Запишите, какие элементы действительно имеют общую цепь, не объединяйте их только по соседству.
Подтвердите причину
Плохой контакт массы проверяют в условиях проявления жалобы. После исправления повторяют исходные наблюдения, не оставляют неподтверждённую перемычку вместо ремонта соединения.
Как правильно сравнивать температурные датчики и их сопротивление?
Нужна характеристика именно установленного элемента и подтверждённая температура. В показанной системе M74 ДТОЖ и ДТВ используют термисторы, однако таблицы и допуски у них разные. Показание мультиметра без температуры малоинформативно. Проверка цепи с подключённым контроллером и измерение сопротивления отключённого элемента — разные операции. Холодное сравнение температур полезно только при действительно сопоставимых условиях, без подогрева одного места солнцем или остаточным теплом.
Выберите характеристику
Для проверки сопротивления датчика температуры охлаждающей жидкости используйте относящуюся к нему таблицу и метод. Не подставляйте таблицу другого датчика из-за близких значений.
Учитывайте условия
Зафиксируйте, где и как определена температура, был ли двигатель остужен и в каком состоянии соединение. Несовпадение сначала уточняют по этим сведениям, затем ищут неисправный участок.
Чем отличается проверка датчиков коленвала и фаз от простого замера питания?
Датчики синхронизации оценивают вместе с задающим элементом, механическим положением, жгутом и сигналом в нужном режиме. В описанном раннем M74 ДПКВ индуктивный и формирует переменные импульсы при вращении. Это не основание искать у него универсальное постоянное питание по аналогии с активным датчиком. Даже наличие импульсов ещё не подтверждает правильность формы, синхронизации и состояния задающего диска.
Подтвердите тип
Для датчика коленвала установите конструкцию и применимую карту. Не переносите метод датчика Холла, номинал зазора или распиновку на другой узел.
Проверьте связанный комплект
Сопоставьте сигнал, режим прокрутки или работы, механическую часть и проводку. Отсутствие показаний оборотов уточняет направление, но не исключает другие причины отсутствия запуска.
Почему ДМРВ и ДАД нельзя проверять одним универсальным напряжением?
Эти элементы связаны с оценкой воздуха, но измеряют разные величины и могут иметь разные выходы. В приведённом примере M74 сигнал ДМРВ частотный, а диагностический прибор отображает расход в единицах массы за время. Поэтому известный из другого автомобиля «порог напряжения ДМРВ» не становится критерием для этой системы. Состав датчиков впуска проверяют по фактически установленному двигателю. Реальный подсос или ограничение потока тоже нельзя исправить заменой исправного измерителя.
Сверьте устройство впуска
Определите, какой элемент установлен и какую величину он передаёт. Подробную проверку ДМРВ и ДАД выбирайте для своей системы, не по общей форме корпуса.
Сопоставьте сигнал с процессом
Запишите режим двигателя, единицы параметра и независимые признаки состояния впуска. Частота, давление, масса воздуха и среднее напряжение не сравниваются как одинаковые числа.
Что важно при проверке датчиков дросселя и педали акселератора?
В показанной системе M74 электронный дроссель использует два канала положения, а педаль также передаёт несколько связанных сигналов. Контроллер оценивает не только отдельное значение, но и согласованность. Подробные зависимости относятся к конкретному узлу и режиму. Нельзя объявить датчик исправным по одному плавно меняющемуся числу или заменить электронный узел механическим вариантом без подтверждения совместимости. Положение заслонки зависит и от команды контроллера.
Разделите устройства
Уточните, относится жалоба к педали, каналам положения заслонки, её приводу или проводке. Код цепи положения не равнозначен загрязнению механической части.
Используйте связанные параметры
Сопоставьте каналы, режим и предусмотренные проверки. Не двигайте заслонку и не разбирайте электронный узел способом, который не предусмотрен его инструкцией.
Почему датчики кислорода и детонации требуют своих методов?
Здесь нельзя заменить диагностику универсальной прозвонкой. Кислородный датчик работает в составе системы с условиями прогрева, управления смесью и отдельной цепью нагревателя. Датчик детонации в описанной системе использует пьезоэлемент и реагирует на вибрации. Случайное статическое число не показывает полноту работы этих узлов. При электрическом коде сначала проверяют соответствующую цепь, а при отклонении процесса учитывают реальную смесь, сгорание и механические условия.
Назовите проверяемую часть
Разделите нагреватель и сигнал кислородного датчика, электрическую цепь и вибрационный сигнал датчика детонации. Не смешивайте их результаты в один вывод «сопротивление нормальное».
Сохраните условия записи
Укажите температуру, режим, настройки прибора и относящуюся к ним карту. Нормы и форма сигнала одного исполнения не подтверждают другое.
Как искать непостоянный отказ разъёма или жгута?
Важны момент появления, следы натяжения и повреждения, фиксация колодки, влага и последствия предыдущего ремонта. Внешне целая изоляция не доказывает качество контакта. При этом силовое шевеление жгута и разъединение на работающем двигателе могут создать новую неисправность. Заводская инструкция M74 запрещает соединять и разъединять элементы ЭСУД при включённом зажигании. Применимый порядок доступа и обесточивания соблюдают до монтажных действий.
Сохраните проявление
Запишите связь с нагревом, влагой, вибрацией и недавними работами. Сопоставьте диагностическую запись со временем события, а не только с результатом после остывания.
Осмотрите изменённые места
При безопасно подготовленном автомобиле проверьте фиксаторы, посадку, прокладку и доступные повреждения. Контакт восстанавливают штатным способом, не разжимают колодку случайным щупом.
Как пользоваться калькулятором сравнения питания датчика?
Инструмент обрабатывает два уже выполненных измерения постоянного напряжения в начале A и конце B одной питающей линии относительно одной подтверждённой точки отсчёта. Единица обоих входов — милливольт. Он показывает разность A−B, её долю от A и отношение B к A. Это арифметическая запись наблюдения. Измерения с разных масс, вольты вперемешку с милливольтами и разные режимы нагрузки не превращаются в сопоставимые после расчёта.
Подтвердите исходные данные
Выберите по схеме одну линию и сохраните точки, режим и нагрузку. Если начало имеет нулевое напряжение или источник неизвестен, процентное сравнение не применяют.
Прочитайте знак и ограничения
Отрицательная разность означает, что введённое B больше A. Уточните точки, порядок и условия, не считайте это усилением питания проводом. Для малой разницы учитывайте разрешение и погрешность прибора, при необходимости применяют прямое дифференциальное измерение по своей карте.
| Результат | Формула | Ограничение |
|---|---|---|
| Разность | A − B, мВ | Не задаёт допустимую потерю |
| Доля разности | 100 × (A − B) / A, % | A должно быть положительным |
| Отношение конца к началу | 100 × B / A, % | Не процент исправности датчика |
| Отрицательная разность | B больше A по введённым данным | Перепроверить точки и условия |
Что записать до замены датчика и как выбрать саму деталь?
Сохраните идентификаторы, коды, условия, измерения и подтверждённый участок отказа. Затем выбирайте деталь по применимости, а не по совпадению числа контактов. Проверяйте крепление, уплотнение, рабочую часть и относящийся к датчику метод установки. Замена не требует автоматически менять соседние элементы. Для датчика, связанного с жидкостью, горячей зоной или механическим зазором, нужен отдельный порядок работ, а не общий совет «выкрутить и поставить новый».
Подтвердите основание замены
В записи должны быть результат и критерий проверки конкретного элемента или цепи. Если доказана проводка, замена датчика не устраняет её дефект.
Подготовьте применимую процедуру
Сверьте артикул и исполнение, необходимые уплотнения, крепление и предусмотренные последующие действия. Не назначайте универсальный момент затяжки всем датчикам.
Как принять результат ремонта и не спутать его со сбросом ошибки?
После восстановления соединений проверяют отсутствие натяжения и повреждения жгута, правильное подключение и предусмотренные параметры. Затем повторяют исходную жалобу в допустимых условиях. Стирание кода само по себе не является ремонтом, а отсутствие его возврата без нужного режима не подтверждает устранение непостоянного отказа. Для отдельных замен могут требоваться предусмотренные процедуры обучения. Их применимость устанавливают по системе, не запускают все адаптации наугад.
Сравните исходные и новые данные
Используйте те же точки, единицы и режим. Отдельно запишите исправленный участок, результат проверки цепи и фактическую реакцию системы.
Проверьте полный результат
Убедитесь, что исходный симптом устранён, коды оценены повторно и соединения собраны. Если изменилось только число в одном параметре, продолжайте нужную ветвь диагностики.
| Что сохранено | Зачем | Чего недостаточно |
|---|---|---|
| Исходная жалоба и условия | Повторить нужный режим | Слов «иногда глючит» |
| Код и статус | Сопоставить события | Сокращённого названия |
| Измерение с точками и единицами | Проверить вывод | Числа без метода |
| Повторный контроль | Оценить устранение причины | Одного сброса памяти |
Использованные технические документы
- АВТОВАЗ. ТИ 3100.25100.12052, 2014
- Конкретные ранние 16-клапанные Granta/Kalina 2, M74 Евро-4. Принципы ДТВ, ДТОЖ, ДМРВ, ДПДЗ, ДПКВ и ДД, примеры подстановки, требования к работе с колодками. Контакты, нормы и процедуры не распространяются на другие системы.
- Fluke. Diagnosing voltage drop: electrical automotive troubleshooting, 2418158
- Общий принцип проверки падения напряжения при протекании рабочего тока и учёт обратной цепи. Общие числовые рекомендации не принимаются за заводские допуски Granta.
- HELLA Tech World. Crankshaft sensor
- Необходимость определить конструкцию до выбора проверки, различие индуктивного датчика и датчика Холла. Общие диапазоны из справки не используются как допуск Granta.
