Датчик положения коленчатого вала даёт контроллеру опорный сигнал для управления двигателем. Потеря этого сигнала способна остановить мотор, но отказ запуска сам по себе ещё не доказывает поломку датчика. Ниже — признаки, проверка соединений, сопротивления и сигнала, различие кодов P0335 и P0336 и контроль после ремонта. После объяснения осциллограммы калькулятор переведёт период полного оборота в об/мин и сопоставит его с показанием сканера.
Системы двигателя

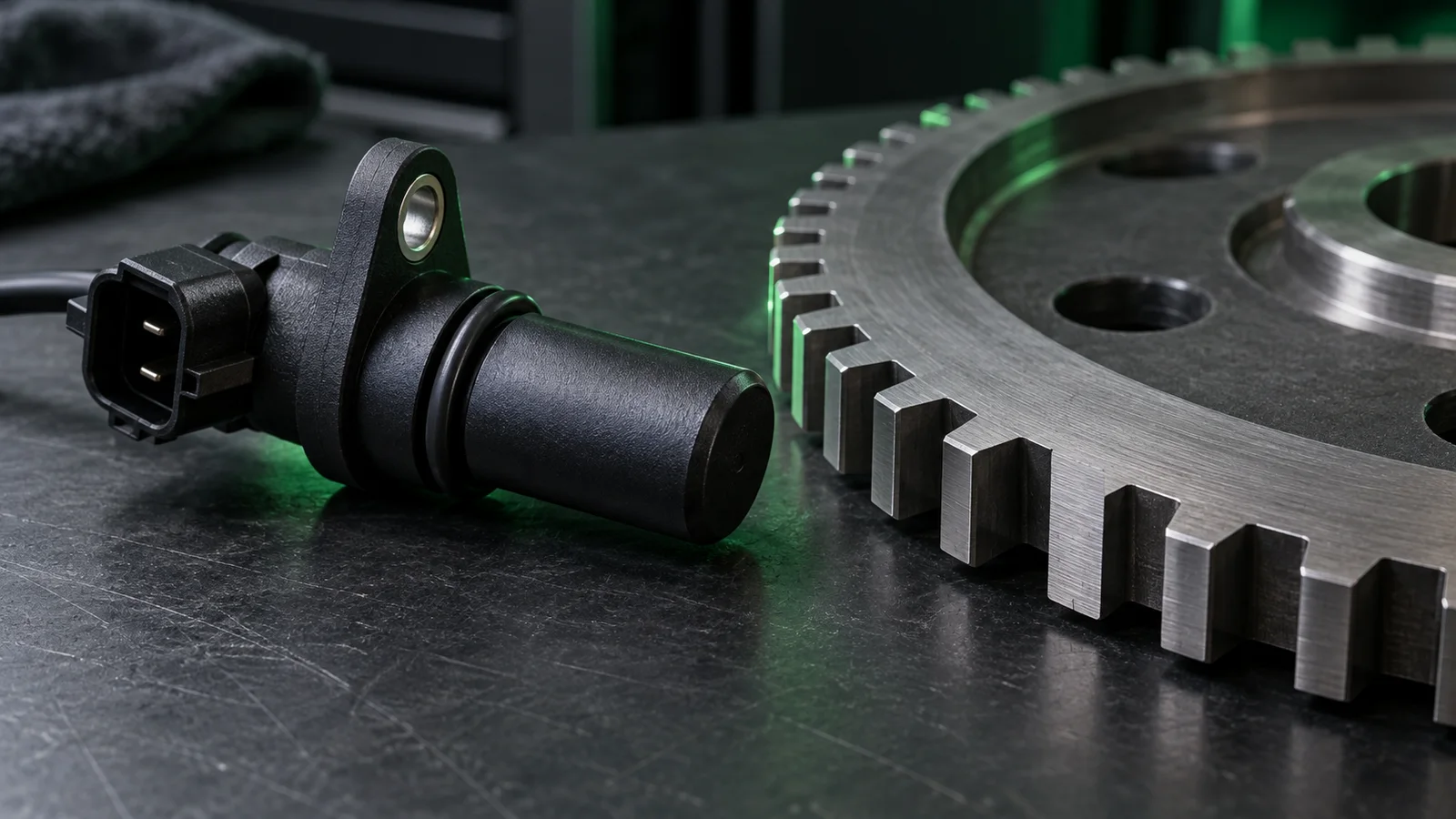

Датчик коленвала на Lada Granta
Для чего нужен датчик коленвала и где он находится?
По сигналу ДПКВ контроллер определяет положение и частоту вращения коленчатого вала и рассчитывает управление впрыском и зажиганием. В описанном заводом двигателе 21126 датчик находится у зубчатого задающего диска, на крышке масляного насоса. До проверки сверяют двигатель, контроллер и исполнение датчика. Расположение разъёмов и применимость диагностических значений нельзя выбирать только по году регистрации автомобиля.
Установите исполнение
Запишите двигатель и контроллер, найдите применимую схему. Учитывайте выполненные ранее замены агрегатов и проводки.
Найдите узел по схеме
Сопоставьте корпус датчика, его крепление, провод и задающий диск. Не путайте ДПКВ с датчиком фаз на распределительном валу.
Какие признаки действительно требуют проверки ДПКВ?
Проверка обоснована при остановке двигателя, отказе запуска с вращающимся стартером и кодах цепи ДПКВ. Важны обстоятельства: холодный или прогретый мотор, вибрация, недавний ремонт и повторяемость. Похожие симптомы дают питание контроллера, топливоподача и другие неисправности. Отсутствие лампы двигателя не исключает проблему: в конкретной карте М74 для P0335 указано, что сигнализатор при этом коде не загорается.
Разделите два случая
Если стартер не вращает коленвал, сначала решают эту неисправность. Если вращает, сохраняют коды и наблюдают диагностические данные во время проявления жалобы.
Сохраните условия
Запишите температуру, длительность работы до остановки и возможность повторного запуска. Эти данные полезнее замены детали по одному симптому.
Чем отличаются P0335 и P0336?
В приведённой системе М74 P0335 связан с отсутствием сигнала при выполненных условиях контроля. P0336 относится к выходу сигнала из допустимого диапазона, в описании карты — к смещению определяемой опорной метки за один оборот. Это направления проверки цепи и задающего диска. Ни один код не является готовым заказом на новый датчик или контроллер. У другой системы нужно читать её собственное описание кода.
Прочитайте полный код
Сохраните статус ошибки, сопутствующие коды и условия появления до очистки памяти. Периодический дефект может исчезнуть к моменту осмотра.
Следуйте применимой карте
Проверяйте соединения, цепь, сигнал и диск в указанной для установленной системы последовательности. Не переносите номера контактов чужого контроллера.
| Признак | Что проверять | Чего недостаточно |
|---|---|---|
| P0335 в указанной М74 | Наличие сигнала, соединения и цепь | Одного названия кода для замены |
| P0336 в указанной М74 | Опорную метку, диск, цепь и экран | Одного измерения сопротивления |
| Отказ только после прогрева | Запись во время отказа и питание | Температурной связи без измерений |
| Нет оборотов в данных сканера | Сигнал и условия регистрации | Показания одного параметра вне жалобы |
Что осмотреть до измерений и замены?
На остановленном двигателе осматривают разъём, фиксацию колодки, провод у датчика, участки у креплений и возможные следы перетирания. Важны коррозия, масло в соединении, ослабленные контакты и натяжение жгута после ремонта. Для P0336 заводская карта отдельно отмечает повреждённый экран жгута как возможную причину непостоянной ошибки. Скрутка, изменение прокладки и произвольное соединение экрана могут добавить помехи.
Проверьте соединения
Отключайте и подключайте колодки по процедуре установленной системы. Не раздвигайте гнёзда толстыми щупами и не считайте защёлкнутый корпус доказательством хорошего контакта.
Сверьте прокладку
Восстановите штатные крепления и расстояние от горячих и движущихся частей. Ремонт экранированной линии должен сохранять предусмотренную схему экрана.
Можно ли проверить датчик мультиметром по сопротивлению?
Сначала достоверно определяют тип датчика. Индуктивную обмотку проверяют по применимой карте при отключённой цепи. Измерение сопротивления неизвестного электронного датчика недопустимо. HELLA предупреждает о риске повреждения датчика Холла таким методом. Для показанной карты М74 завод задаёт 570–750 Ом при проверке со стороны отключённой колодки контроллера, то есть результат включает линию до датчика. Это не универсальная норма любого ДПКВ.
Уточните точку измерения
Показание непосредственно на датчике и результат через жгут относятся к разным проверкам. Номера выводов берите только из своей схемы, не подавайте внешнее питание на индуктивную обмотку.
Оцените предел метода
Попадание сопротивления в диапазон не подтверждает качество сигнала при вращении. Температурное изменение сопротивления само по себе также не доказывает неисправность.
Что показывает осциллограмма и как получить обороты?
Осциллограмма помогает оценить наличие и форму сигнала, повторение опорной метки и помехи. В описанном исполнении диск имеет 58 зубьев с шагом 6° и два пропущенных зуба для синхронизации. Для расчёта оборотов выделяют интервал от одной и той же точки опорной метки до её следующего повторения через полный оборот. Нельзя подставлять длительность отдельного зуба или интервал двух оборотов в формулу одного оборота.
Измерьте полный период
Специалист выбирает устойчивый фрагмент записи и одинаковые точки последовательных опорных меток. Переведите время в миллисекунды, запишите масштаб и режим двигателя.
Сопоставьте с сохранёнными данными
Обороты = 60000 / период в миллисекундах. Сравнивайте со сканером для того же временного участка. Частота отдельных зубьев при пропуске и частота вращения коленвала — разные величины.
| Величина | Смысл | Ограничение |
|---|---|---|
| Период, мс | Один полный оборот между одинаковыми метками | Не период отдельного зуба |
| Обороты, об/мин | 60000 / период в миллисекундах | Не результат оценки формы сигнала |
| Частота вращения, Гц | 1000 / период в миллисекундах | Не частота зубьев |
| Разность со сканером | Расчётные обороты минус показание сканера | Нет универсального порога неисправности |
Почему обычный частотомер может дать неверные обороты?
У сигнала с пропуском зубьев интервалы не одинаковы, поэтому результат зависит от того, как прибор распознаёт и усредняет импульсы. Pico отдельно отмечает проблему частотного математического канала на метке 60−2. Универсально делить любое показание в герцах на 58 или на 60 нельзя. Нужны описание алгоритма прибора либо запись полного оборота. Калькулятор на странице принимает именно период оборота, а не произвольную частоту с мультиметра.
Проверьте смысл показания
Уточните, что именно измерено: частота зубьев, математический канал RPM или длительность полного оборота. Название единицы Гц само по себе не решает эту задачу.
Исключите неверный масштаб
Микросекунды и миллисекунды различаются в тысячу раз. Сначала исправьте единицы и положение курсоров, затем анализируйте расхождение со сканером.
Как проверяют сигнал при прокрутке стартером?
Проверку выполняют подходящим прибором и безопасным способом подключения по карте установленной системы. В карте P0335 для указанного М74 предусмотрено измерение переменного напряжения в определённых точках отключённой колодки. Число из этой карты нельзя сравнивать с произвольным экранным размахом осциллографа: амплитуда, размах и показание мультиметра не взаимозаменяемы без понимания способа измерения.
Подготовьте измерение
Доступ к цепи, отключение колодки и выбор входа прибора определяет специалист по схеме. Провода измерения закрепляют до вращения, вдали от ремней и шкивов.
Запишите фактические условия
Сохраните метод, точки подключения, единицы, характер прокрутки и результат. Проверка на столе движением металлического предмета не воспроизводит работу датчика с диском на двигателе.
Зачем проверять задающий диск и зазор?
Повреждённые зубья, биение и неправильное положение диска могут нарушать опорный сигнал при исправной обмотке. Для двигателя, описанного в заводской ТИ, указан зазор 1±0,4 мм. Это справочная величина для конкретного исполнения, а не разрешение подкладывать шайбы под любой датчик. Причину неправильного зазора ищут в применимости детали, посадке, креплении и состоянии диска.
Осмотрите механическую часть
При выключенном зажигании проверьте доступные повреждения, посадку и следы контакта. Оценку биения и положения выполняют подходящим измерением по документации.
Не исправляйте сигнал проставками
Самодельные шайбы, изгиб крепления и обработка торца датчика могут скрыть причину или создать новый дефект. Сначала установите, какие детали и размеры должны стоять на автомобиле.
Почему двигатель глохнет после прогрева, а затем запускается?
Такая зависимость требует воспроизведения дефекта и сравнения сигнала в исправном и неисправном состоянии. Возможны изменения контакта и состояния цепи, но одна температурная связь не назначает ДПКВ виновником. В заводской карте отмечено, что сопротивление датчика может немного изменяться с температурой. Нужно одновременно учитывать питание системы, вращение двигателя, коды и фактический сигнал.
Сохраните запись при отказе
Диагностические данные и осциллограмма именно во время жалобы помогают отделить исчезновение сигнала от других причин остановки. Не пытайтесь получить доказательство многократной заменой деталей.
Сравните одинаковые условия
Укажите температуру, режим и точки подключения в обеих записях. Не нагревайте датчик открытым пламенем и не имитируйте проверку опасным вмешательством около вращающегося диска.
Когда замена датчика обоснована и что проверить при подборе?
Замена обоснована результатами применимой диагностики после отделения дефекта датчика от повреждения жгута и механики диска. Сверяют номер детали, двигатель, контроллер, конструкцию корпуса и разъёма. Внешнее сходство не подтверждает соответствие характеристик. При снятии и установке используют процедуру своего двигателя, сохраняют исправные посадочные поверхности и штатную прокладку провода.
Подтвердите основание
Сохраните измерения и выполненные проверки. Если сигнал теряется в соединении или повреждён диск, новая обмотка эту причину не устранит.
Проверьте сборку
Убедитесь в правильной посадке, фиксации колодки и отсутствии контакта с движущимися частями. Момент крепления не выбирайте по размеру головки болта или по другому мотору.
Как подтвердить результат ремонта и что передать диагносту?
После устранения причины проверяют сборку, повторяют контроль в сопоставимых условиях и оценивают возвращение жалобы и кодов. Очистка памяти сама по себе не является ремонтом. Устойчивый запуск полезен, но при периодическом отказе нужен контроль в тех условиях, где он проявлялся. Диагносту передают исходные и итоговые записи, а не только фразу о замене датчика.
Повторите исходный сценарий
Используйте безопасную проверку после восстановления всех соединений. Сохраните результат запуска, кодов и сигнала, отметьте, какие условия действительно удалось воспроизвести.
Разделите наблюдение и вывод
В отчёте укажите исполнение системы, точки и метод измерения, состояние диска и проводки, выполненный ремонт и остаточные симптомы. Совпадение рассчитанных оборотов со сканером не подтверждает исправность всей цепи.
| Данные | Практическая польза |
|---|---|
| Двигатель, контроллер и датчик | Определяют применимость карты |
| Коды и условия до очистки | Помогают воспроизвести дефект |
| Схема подключения и сигнал | Позволяют проверить метод и вывод |
| Ремонт и повторная проверка | Отделяют выполненную работу от предположений |
Использованные технические документы
- АВТОВАЗ. ТИ 3100.25100.12052
- Электронная система управления 16-клапанным двигателем Granta и Kalina 2 с М74 Евро-4. Описание ДПКВ, печатная страница 13. Карты P0335/P0336, печатные страницы 155–158. Числовые значения относятся к указанной системе, а не ко всем исполнениям Granta.
- HELLA TechWorld. Crankshaft sensor
- Различие индуктивного датчика и датчика Холла, выбор метода проверки. Тип определяют по документации, а не только по числу контактов.
- Pico Technology. Sync to RPM, техническая поддержка, 2020
- Разъяснение ограничений обычного частотного измерения сигнала 60−2. Для расчёта на странице используется интервал полного оборота между одинаковыми метками, без подсчёта частоты отдельных зубьев.
Не нашли ответ на свой вопрос?
Опишите проблему в комментариях — мы ответим в ближайшее время. Укажите e-mail, чтобы получить уведомление об ответе
На диске возле датчика коленвала 21126 есть длинный промежуток, будто нет двух зубьев. Это повреждение или так и должно быть?
Тимур, один такой промежуток предусмотрен конструкцией. На задающем диске 58 зубьев, а место ещё двух оставлено для опорной метки синхронизации. Менять диск только из-за этой впадины не нужно. Другое дело дополнительные сколы, погнутые зубья или биение: их штатной меткой объяснять нельзя. Осматривайте диск при остановленном двигателе, отдельно сравнивая предусмотренный промежуток с повреждениями в остальных местах.
