Неровный холостой ход, потеря тяги и ошибка по воздуху не доказывают, что датчик пора менять. Сначала нужно понять, чем установленная система определяет наполнение двигателя: измеряет массовый расход или рассчитывает его по давлению и другим параметрам.
Здесь разобраны различия ДМРВ и ДАД, проверка впуска и проводки, смысл показаний сканера и контроль после ремонта. Калькулятор переводит массовый расход в другие единицы и рассчитывает среднюю массу на цикл при заданных оборотах. Давление само по себе в расход он не превращает.
Системы двигателя

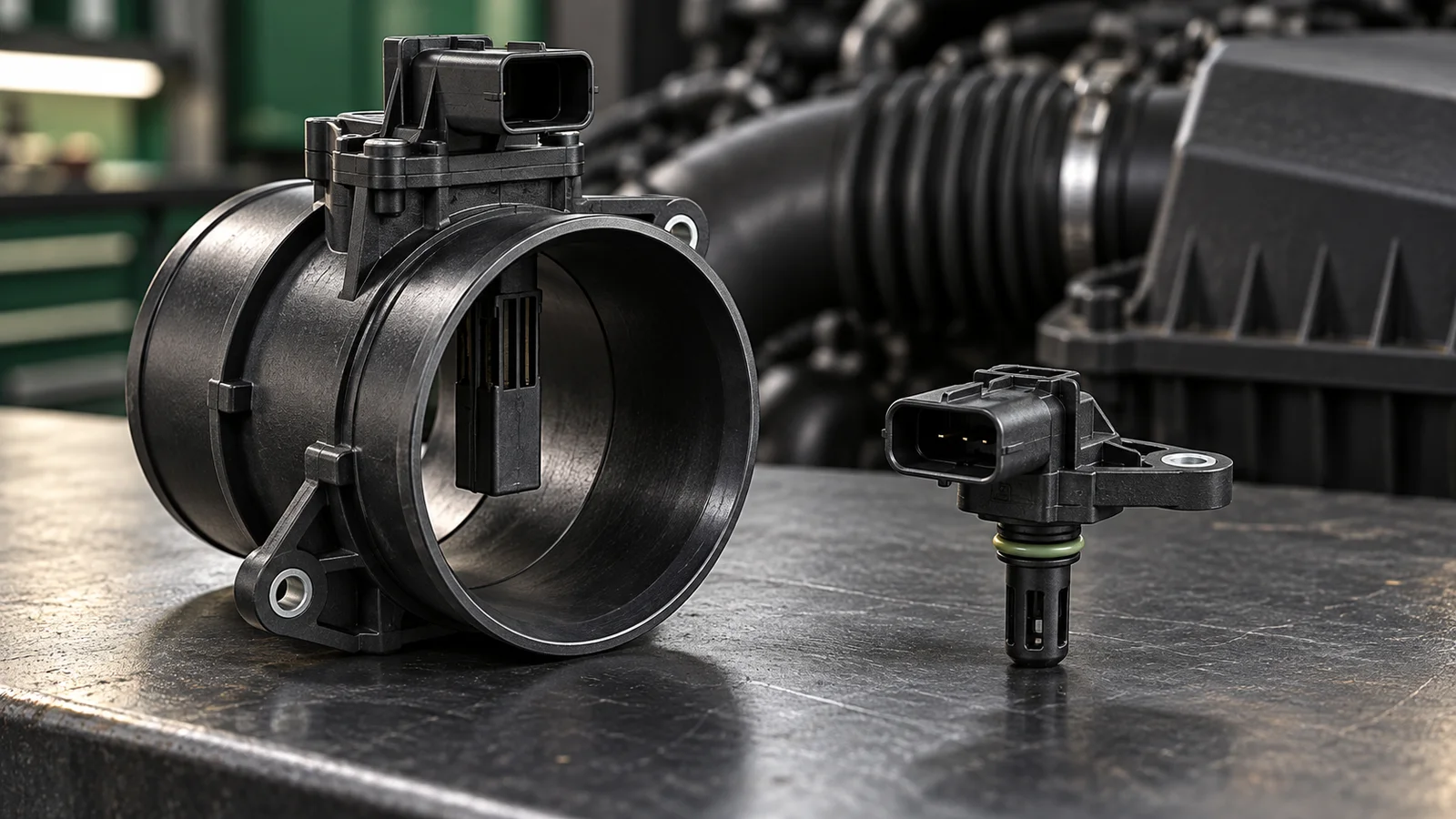

ДМРВ и ДАД на Lada Granta
Чем ДМРВ отличается от ДАД?
ДМРВ измеряет массовый расход проходящего через него воздуха. ДАД измеряет абсолютное давление во впускном коллекторе, а система управления использует это значение вместе с другими данными для расчёта наполнения. Поэтому килопаскали ДАД нельзя сравнивать с килограммами в час ДМРВ. В некоторых исполнениях датчик температуры воздуха объединён с основным датчиком в одном корпусе. Название Granta само по себе не определяет схему: у разных двигателей и контроллеров отличаются состав системы и диагностические параметры.
Разделите физические величины
Расход описывает массу за время, давление — состояние газа в месте измерения. Одинаковое слово «воздух» в названии параметра не делает их взаимозаменяемыми.
Установите исполнение
Запишите код двигателя, идентификацию контроллера и маркировку установленного узла. Для описанного в заводской инструкции 21126 с М74 предусмотрен частотный ДМРВ.
| Признак | ДМРВ | ДАД |
|---|---|---|
| Величина | Масса воздуха за время | Абсолютное давление |
| Типичное место | Тракт после фильтра | Связь с впускным коллектором |
| Температура | Может быть встроенный ДТВ | Может быть объединён с ДТВ |
| Смысл числа в сканере | Измеренное или резервное значение | Давление, расчёт наполнения в ЭБУ |
Как узнать, какой датчик установлен на своей Granta?
Сверьте двигатель и контроллер с каталогом конкретного автомобиля, затем осмотрите впуск на заглушённом остывшем двигателе. ДМРВ расположен в воздушном тракте после фильтра. ДАД связан с пространством впускного коллектора после дросселя. Одного внешнего сходства и количества контактов недостаточно: корпус может объединять давление и температуру, а сканер иногда показывает расчётный расход даже без отдельного расходомера. Каталог ЭЛКАР указывает ДАД с температурой для семейства Granta, но не обещает его применимость к каждой комплектации.
Сопоставьте три признака
Нужны установленный узел, его маркировка и схема данного исполнения. Название пункта в универсальном приложении используйте только как дополнительный ориентир.
Сохраните исходные сведения
Сфотографируйте разъём и маркировку, запишите идентификаторы ЭБУ. Это помогает избежать покупки похожего датчика с другой характеристикой.
Какие симптомы связаны с учётом воздуха?
Провалы при разгоне, нестабильные обороты, затруднённый запуск и необычный расход топлива могут сопровождать неверный учёт воздуха. Те же проявления дают негерметичность впуска, проблемы зажигания, питания и механики двигателя. Если появился код по датчику, это направление диагностики цепи и условий работы, а не готовое заключение о детали. Важен момент появления: сразу после обслуживания фильтра, при вибрации жгута, после прогрева или только под нагрузкой. Сильные пропуски и мигающий сигнализатор требуют прекратить нагрузку и выяснить причину.
Опишите воспроизводимый режим
Запишите холодный или прогретый двигатель, обороты, включённые потребители и характер реакции на педаль. Это полезнее общего описания «плохо едет».
Не меняйте несколько узлов одновременно
Сохраните коды и исходные наблюдения до вмешательства. Одновременная замена датчика, фильтра и свечей мешает установить настоящую причину.
Что сохранить сканером до сброса ошибок?
Считайте актуальные и сохранённые коды, стоп-кадр и идентификацию блока. В записи нужны обороты, температура двигателя и впускного воздуха, расход либо давление с единицами, положение дросселя и доступные признаки резервного расчёта. Разные приложения переводят и подписывают параметры по-разному. Не считайте отсутствие отдельного пункта ДМРВ доказательством отсутствия датчика. При последовательном опросе значения могут относиться к разным моментам, поэтому резкое нажатие педали не создаёт достоверную пару расхода и оборотов для ручного расчёта.
Выберите понятный набор параметров
Уменьшите число одновременно запрашиваемых PID, если график обновляется редко. Сохраняйте подписи каналов, единицы и временную шкалу вместе с числами.
Отделите факт от подстановки
В заводской М74 при неисправности цепи ДМРВ возможен резервный расчёт расхода по оборотам и дросселю. Наличие числа в сканере ещё не подтверждает работающий датчик.
Почему проверка ДМРВ по одному напряжению может ошибаться?
В описанной заводской системе 21126 с М74 ДМРВ имеет цифровой частотный выход. С увеличением расхода изменяется частота импульсов. Популярные границы напряжения аналогового расходомера нельзя переносить на этот сигнал. Среднее показание мультиметра не воспроизводит характеристику частотного датчика. Кроме того, соседний контакт может относиться к встроенному датчику температуры, а не к расходу. Прибор, точку подключения и способ оценки выбирают по схеме установленного узла, не по универсальному цвету провода.
Уточните тип выхода
Сверьте документацию и номер датчика. Частотный и аналоговый способы измерения требуют разных исходных данных и настроек прибора.
Проверяйте цепь без повреждения контактов
Не замыкайте выводы и не подавайте питание наугад. Работа с сигналом требует подходящего прибора и доступа, который не разжимает клеммы и не повреждает изоляцию.
Как понимать давление ДАД при включённом зажигании и на работающем моторе?
При остановленном двигателе и выровненном давлении впуск связан с окружающей средой. Сравнивать показание следует с местным абсолютным давлением, а не обязательно с числом 100 кПа. Высота, погода и способ отображения барометра имеют значение. На работающем атмосферном двигателе давление после дросселя зависит от режима и нагрузки. Одна универсальная цифра холостого хода не отделяет неисправный датчик от подсоса, фаз газораспределения или неверного режима. Отрицательное разрежение относительно атмосферы и абсолютное давление — разные шкалы.
Проверьте подпись и единицы
КПа, мбар и бар должны быть приведены к одной шкале. Метеосводка может показывать давление, приведённое к уровню моря, которое не равно местному измерению.
Оценивайте реакцию вместе с условиями
Используйте карту конкретной системы и сопоставимую запись. Резкое несоответствие сначала требует проверки единиц, питания, соединений и правильности выбранного канала.
Как не перепутать г/с, кг/ч и мг на цикл?
Граммы в секунду и килограммы в час описывают один массовый поток в разных единицах: 1 г/с соответствует 3,6 кг/ч. Миллиграммы на цикл требуют ещё и оборотов, поскольку за секунду двигатель выполняет разное число циклов. Надпись «мг/такт» в программе нужно уточнять по документации параметра: она может обозначать расчётную нагрузку цилиндра, а не массу на один оборот всего двигателя. Литры в час без плотности и условий газа не переводятся тем же коэффициентом. Давление в кПа в эту формулу также не входит.
Сначала приведите вход к г/с
Если источник показывает кг/ч, разделите число на 3,6. Сохраните исходную единицу в записи, чтобы позднее проверить пересчёт.
Не сравнивайте разные определения цикла
В калькуляторе явно принят четырёхтактный цикл в два оборота коленвала. Полученная масса на цилиндр — средняя по четырём цилиндрам.
| Исходная величина | Допустимый пересчёт | Чего недостаточно |
|---|---|---|
| г/с | Умножить на 3,6 → кг/ч | Для массы на цикл нужны обороты |
| кг/ч | Разделить на 3,6 → г/с | Это не давление |
| кПа | 100 кПа = 1 бар | Для массового расхода нужны другие данные и модель |
| мг/такт | Уточнить определение параметра | Подпись не гарантирует цикл всего двигателя |
Как рассчитать среднюю массу воздуха на рабочий цикл?
Для четырёхтактного двигателя при n оборотах в минуту полный цикл занимает 120/n секунды. Если массовый поток q задан в г/с, за это время через впуск проходит 120000 × q / n миллиграммов. Деление на четыре даёт условную среднюю массу на один цилиндр за его цикл. Это арифметический пересчёт потока в установившемся режиме, а не измерение наполнения каждого цилиндра. При пропусках, переходном процессе и несинхронном опросе параметров смысл среднего ограничен. Норму исправности датчика по этому числу не назначают.
Возьмите согласованную пару
Выберите расход и обороты одного устойчивого режима. Отдельно запишите, расход измерен датчиком или рассчитан блоком управления.
Прочитайте ограничения результата
Калькулятор ниже показывает кг/ч, массу за цикл всего двигателя и среднее на цилиндр. Он не вычисляет расход по одному ДАД, мощность, состав смеси или равномерность наполнения.
Почему сначала проверяют герметичность впуска и фильтр?
Учитываемый воздух должен проходить по предусмотренному тракту. Трещина патрубка, неплотное соединение, отсутствующее уплотнение и повреждённый фильтр могут изменить условия работы системы. В карте P0101 для описанной М74 до заключения о датчике предусмотрены проверки подсоса, фильтра и фаз ГРМ. Если неисправность появилась после обслуживания, особенно полезен осмотр недавно разъединённых мест. Не распыляйте горючие жидкости по работающему двигателю ради поиска утечки. Дымовая проверка требует подходящего оборудования и допустимого для впуска давления.
Осмотрите тракт на заглушённом моторе
Проверьте посадку фильтра, патрубки, хомуты, ответвления и уплотнение датчика. Отдельно разберите подсос воздуха во впуске, если признаки указывают на негерметичность.
Не путайте ремонт утечки с адаптацией
Сброс памяти и обучение дросселя не герметизируют патрубок. Сначала устраняют физическую причину, затем выполняют предусмотренные системой процедуры.
Что означают P0101, P0102 и P0103 в описанной М74?
P0101 относится к выходу сигнала ДМРВ за допустимый диапазон, P0102 — к низкому, P0103 — к высокому уровню сигнала. Для частотного расходомера названия нельзя трактовать как готовую оценку постоянного напряжения. В заводских картах проверяют активность ошибки, соединения, жгут и связанные условия. Коды ДАД другой системы нужно разбирать по её собственной карте. Приведённая таблица относится к описанному 21126 с М74 Евро-4, а не ко всем вариантам Granta и не ко всем переводам универсального сканера.
Сверьте полный код
Нужны буквенно-цифровой номер, статус и идентификация ЭБУ. Не объединяйте ошибки расхода, давления и встроенного температурного канала в один диагноз.
Следуйте ветви применимой карты
Непостоянный код требует проверки контактов и условий появления. Замена детали оправдана после проверки цепи и исключения внешних причин, указанных документацией.
| Код | Смысл | Направление проверки |
|---|---|---|
| P0101 | Сигнал вне допустимого диапазона | Впуск, фильтр, фазы и применимая карта |
| P0102 | Низкий уровень сигнала | Активность кода, контакты, жгут |
| P0103 | Высокий уровень сигнала | Соединения и электрическая цепь |
| Код ДТВ | Температурный канал | Не путать с каналом расхода |
Как проверять разъём и проводку датчика?
Начните с осмотра при выключенном зажигании: фиксация колодки, коррозия, следы воды, натяжение и перетирание жгута. Плохое соединение способно давать непостоянный код при исправном чувствительном элементе. Измерение питания, массы и сигнала выполняют по точной схеме, с подходящим доступом к контактам. Общая схема HELLA объясняет принцип ДАД, но её обозначения контактов не являются распиновкой Granta. Проверка сопротивления на запитанной цепи и случайное перемыкание выводов недопустимы.
Привяжите измерение к конкретному контакту
Запишите схему, номер вывода, режим зажигания и показание прибора. Это позволяет отличить отсутствие питания от неверного выбора точки.
Проверьте ремонт соединения
После восстановления клеммы или жгута повторите исходный режим. Если одновременно ошибаются несколько датчиков, учитывайте общие цепи, а не назначайте всем замену.
Поможет ли очистка ДМРВ или ДАД?
Загрязнение не всегда устраняется безопасной промывкой, а исправную характеристику результат внешнего осмотра не подтверждает. Заводская инструкция запрещает извлекать чувствительный элемент описанного ДМРВ из корпуса из-за риска изменить характеристику. Щётка, игла, сжатый воздух и случайный растворитель могут повредить узел. Обработку допускают только по инструкции производителя конкретного датчика и средства. Если причина в воде, пыли или масле, необходимо найти путь их попадания. Иначе новый датчик также окажется в неблагоприятных условиях.
Не превращайте очистку в обязательный этап
Отсутствие доказанного безопасного метода — основание продолжить проверку тракта и цепи. Нельзя обещать восстановление датчика аэрозолем.
Сохраните результат проверки
Сравните одинаковые условия до и после разрешённой операции. Изменение одного числа без проверки кодов и симптомов не доказывает восстановленную характеристику.
Как подобрать датчик и что проверить при установке?
Подбирайте узел по автомобилю, двигателю, контроллеру и каталожной применимости. Одинаковый разъём не гарантирует одинаковую характеристику. Для ДМРВ важны штатный корпус и уплотнение, для ДАД — правильная посадка и канал связи с впуском. В заводском описании М74 отдельно отмечено значение уплотнительной втулки расходомера. Момент затяжки, расположение контактов и порядок снятия нельзя переносить между разными датчиками. Корпус воздушного фильтра и патрубок должны быть собраны без перекоса и посторонних предметов.
Сопоставьте маркировку и каталог
Сохраните номер снятого узла, но учитывайте возможную прежнюю ошибочную замену. Подтверждением служит применимость к конкретному исполнению.
Отделите замену от других процедур
Адаптация дроссельной заслонки выполняется по условиям соответствующей системы. Её не назначают автоматически как способ исправить любой код ДМРВ или ДАД.
Как подтвердить, что причина устранена?
Повторите условия исходного проявления после проверки сборки и соединений. Сохраните новые коды и запись понятных параметров с единицами. Отсутствие лампы сразу после очистки памяти не доказывает завершённый ремонт: не все проверки успевают выполниться немедленно. Нужно убедиться, что исходный симптом исчез, активная ошибка не возвращается, а цепь и показания соответствуют применимой карте. Если после замены расходомера остаются подсос, пропуски или проблема с фазами, поиск причины продолжается.
Сравните сопоставимые записи
Температура, обороты, потребители, программа и единицы должны быть указаны. Не сравнивайте произвольное число холодного пуска с прогретым устойчивым режимом.
Запишите выполненную работу
Отдельно сохраните найденный дефект, заменённую деталь или восстановленное соединение и оставшиеся наблюдения. Пересчёт единиц помогает прочитать данные, но не заменяет проверку системы.
| Сведения | Зачем нужны |
|---|---|
| Двигатель, ЭБУ, маркировка | Подтверждают применимость |
| Код, статус и стоп-кадр | Сохраняют исходные условия |
| Единицы и источник расхода | Отделяют измерение от расчёта |
| Температура и обороты | Позволяют сравнить режимы |
| Найденный дефект и повторная проверка | Подтверждают результат работы |
Использованные технические документы
- АВТОВАЗ. ТИ 3100.25100.12052, редакция 2014 года
- ЭСУД Granta и Kalina 2 с М74, описанное исполнение двигателя 21126. Печатные страницы 5–6: частотный ДМРВ, встроенный ДТВ и обращение с узлом. Страницы 91–96: карты P0101, P0102 и P0103. Эти данные не являются общей распиновкой всех Granta.
- ЭЛКАР. Каталог продукции 2015 года
- Страница 21: датчик абсолютного давления и температуры 28234360 для семейств Kalina, Priora, Granta. Каталог подтверждает существование такого исполнения, но не заменяет подбор детали по конкретному автомобилю.
- HELLA. Intake manifold pressure sensor with integrated intake air temperature sensor
- Принцип измерения давления во впуске и температуры воздуха. Схема и контакты изображённого в документе датчика не перенесены на Granta, универсальные пороги давления и напряжения не назначены.
Не нашли ответ на свой вопрос?
Опишите проблему в комментариях — мы ответим в ближайшее время. Укажите e-mail, чтобы получить уведомление об ответе
На 21126 с М74 температура впускного воздуха всё время 33 градуса. Это повод менять ДМРВ целиком, ведь температура встроена в него?
Леонид, сначала прочитайте ошибки температурного канала и проверьте его соединения. При неисправности цепи встроенного датчика температуры этот М74 подставляет 33 °C. Поэтому постоянное число может быть резервным значением, а не реальным измерением. Но одно совпадение с 33 °C ещё не устанавливает неисправность. Нужны статус ошибки, проверка колодки и проводки. Решение о замене узла принимают после отделения дефекта датчика от нарушения контакта или цепи.
