Датчик фаз помогает контроллеру распознать положение двигателя в рабочем цикле. Неисправность может быть связана с самим датчиком, соединениями, питанием или задающим элементом. На странице — признаки, различие кодов, осмотр цепи, проверка сигнала и контроль после ремонта. Числовые примеры заводской диагностики привязаны к описанной системе М74 Евро-4. Калькулятор после объяснения осциллограммы учтёт полный оборот распредвала и сопоставит расчётные обороты двигателя со сканером.
Системы двигателя

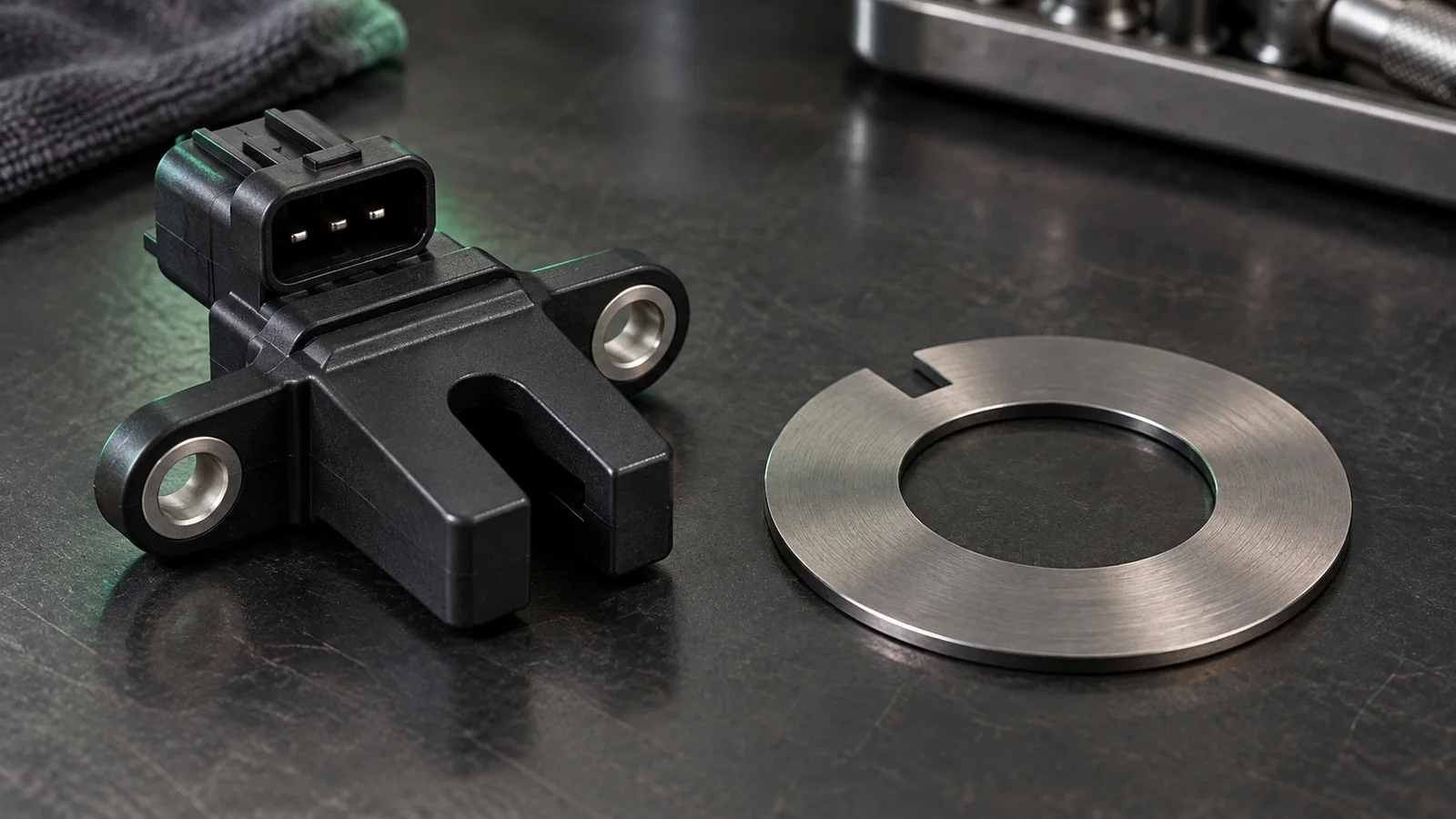

Датчик фаз на Lada Granta
Зачем нужен датчик фаз и чем он отличается от ДПКВ?
Датчик фаз работает вместе с сигналом положения коленчатого вала и помогает определить положение двигателя в рабочем цикле. В описанном заводом двигателе 21126 его сигнал используется для последовательного впрыска в соответствии с порядком работы цилиндров. Датчик коленвала и датчик фаз выполняют связанные, но разные задачи. Совпадающая жалоба на запуск не означает, что эти детали можно проверять одной процедурой или заменять друг другом.
Уточните название детали
В разговоре датчик фаз часто называют датчиком распредвала. Сверяйте название, расположение и схему установленного двигателя, а не только короткую подпись ошибки.
Разделите сигналы
ДПКВ даёт опорные данные коленвала, а сигнал фаз помогает распознать нужный участок цикла. Для оценки их взаимного положения нужна совместная запись, а не только одно число оборотов.
Где стоит датчик фаз и одинаков ли он на всех Granta?
В заводском примере двигателя 21126 датчик находится на головке блока рядом со шкивом впускного распредвала. Он основан на эффекте Холла и считывает задающий диск с прорезью. При прохождении прорези через паз датчик формирует низкий уровень сигнала. Конструкция, расположение и схема другого двигателя могут отличаться. Номера контактов, питание и метод доступа берут из документации своего исполнения.
Сверьте двигатель и контроллер
Запишите установленный мотор и систему управления. После замены агрегатов исходный год автомобиля может быть недостаточен для выбора карты диагностики.
Найдите узел по схеме
Сопоставьте корпус, крепление, колодку и задающий элемент. Не переносите картинку датчика коленвала на датчик распредвала и не выбирайте выводы по цвету провода.
Какие симптомы дают повод проверить датчик фаз?
Поводом служат затруднённый запуск, сигнализатор неисправности и сохранённые коды цепи фаз. Поведение двигателя зависит от контроллера и характера дефекта. По одному расходу топлива, неровной работе или увеличенному времени запуска нельзя уверенно назначить датчик виновником. Важно сохранить, когда жалоба проявилась: после ремонта, при нагреве, вибрации или постоянно.
Запишите исходную жалобу
Уточните, вращает ли стартер коленвал, запускается ли двигатель и какие условия меняют проявление. Отделите полный отказ запуска от более долгого запуска.
Сохраните диагностические данные
До очистки памяти запишите коды, их статус и условия появления. Не считайте отсутствие ошибки после разъединения питания подтверждением ремонта.
Что означают P0340, P0342 и P0343?
В указанной системе М74 карта P0340 описывает непериодическую последовательность импульсов при проворачивании коленвала. P0342 относится к сохраняющемуся низкому уровню, P0343 — к сохраняющемуся высокому уровню на входе контроллера в условиях контроля. Это разные направления проверки. Код не исключает дефект соединения, проводки или задающего элемента и не является самостоятельным основанием менять контроллер.
Сверьте полное описание кода
Используйте карту установленного контроллера. Одинаковые цифры в универсальной программе не заменяют условия срабатывания и последовательность заводских проверок.
Разделите постоянный и периодический отказ
Проверьте, активна ли ошибка в текущем режиме, и сохраните условия, если она не повторяется. Осмотр и измерения должны учитывать реальный характер дефекта.
| Код | Содержание | Что не следует заключать автоматически |
|---|---|---|
| P0340 | Непериодическая последовательность | Что неисправен только датчик |
| P0342 | Сохраняющийся низкий уровень | Что цепь исправна без измерений |
| P0343 | Сохраняющийся высокий уровень | Что контроллер нужно сразу заменить |
| Периодический код | Нужны условия и соединения | Что один удачный запуск исключает дефект |
Что осмотреть до проверки питания и покупки датчика?
При выключенном зажигании осматривают корпус, фиксатор колодки, контакты и жгут. Значимы коррозия, деформация, ослабленное соединение, перетирание и следы недавнего вмешательства. В заводских картах непостоянные ошибки связываются в том числе с ненадёжными контактами. Щелчок защёлки подтверждает закрытие корпуса, но не качество каждого электрического соединения.
Проверьте доступные соединения
Разъединяйте колодки по процедуре своей системы, удерживайте корпус, не тяните за провода. Не раздвигайте контактные гнёзда неподходящими толстыми щупами.
Сопоставьте со временем появления жалобы
После ремонта проверьте восстановление всех колодок и держателей. Если дефект связан с вибрацией, нужен контроль соответствующего участка цепи в воспроизводимом режиме.
Что видно на осциллограмме и как получить обороты по сигналу фаз?
Осциллограмма показывает переключения сигнала, повторяемость и связь с опорными метками коленвала. Для четырёхтактного двигателя один полный оборот распредвала соответствует двум оборотам коленвала. В калькулятор вводят период полного оборота распредвала в миллисекундах. Это не ширина одного импульса и не произвольное расстояние между соседними фронтами. Сначала нужно подтвердить, какой элемент записи повторяется один раз за полный оборот распредвала.
Выделите полный период
Используйте одинаковые точки повторяющейся структуры сигнала и подтвердите их смысл по задающему элементу и совместной записи ДПКВ. У разных конструкций число импульсов может отличаться.
Учтите отношение два к одному
Обороты двигателя = 120000 / период в миллисекундах, обороты распредвала = 60000 / период. Сопоставляйте со сканером для того же временного участка. Совпадение оборотов не проверяет угловую синхронизацию.
| Величина | Расчёт или смысл | Ограничение |
|---|---|---|
| Полный оборот распредвала | Два оборота коленвала | Нужно подтвердить выбранный участок |
| Обороты двигателя | 120000 / T в мс | Не угол установки фаз |
| Обороты распредвала | 60000 / T в мс | Не частота любого отдельного импульса |
| Разность со сканером | Двигатель по периоду минус сканер | Нет общего порога неисправности |
Как проверить питание, массу и сигнальную линию?
Нужны схема, правильные точки доступа и подходящий прибор. Отдельно проверяют питание, обратную цепь и сигнал, учитывая, подключён ли датчик и в каком режиме работает система. В приведённых картах М74 проверка отключённой колодки связана с напряжением бортсети и высоким уровнем сигнальной цепи. Общее справочное число 5 В из примера другого датчика нельзя назначать всем Granta.
Подготовьте проверку по карте
Номера выводов, состояние зажигания и точки отсчёта берут из документации. Не подавайте внешнее питание на неизвестные контакты и не замыкайте сигнальную линию для пробного запуска.
Сохраните метод измерения
Запишите, где и относительно чего выполнен замер, подключён ли датчик и какой режим проверялся. Постоянное число на мультиметре не заменяет оценку переключений сигнала.
Почему нельзя проверять датчик фаз как обмотку индуктивного ДПКВ?
В показанном двигателе датчик фаз активный, с принципом Холла. Его не оценивают по универсальному сопротивлению обмотки датчика коленвала. Проверка целостности отдельных проводов отключённой цепи и измерение сопротивления внутри электронного датчика — разные действия. Для выбора метода нужен подтверждённый тип, схема и порядок отключения элементов.
Сначала определите объект проверки
Уточните, проверяют ли провод жгута, питание или выход датчика. Показание омметра на неизвестных выводах электронного узла не даёт надёжного диагноза.
Используйте предусмотренный метод
Для сигнала применяют подходящий измеритель и схему подключения, для цепей — процедуру их проверки в отключённом состоянии. Не переносите нормы сопротивления ДПКВ на ДФ.
Как отличить неисправность датчика от ошибки механической синхронизации?
Наличие импульсов ещё не подтверждает правильное взаимное положение распредвала и коленвала. Нужны совместная запись и применимый эталон, а при обоснованном подозрении — механическая проверка по регламенту двигателя. Число градусов на осциллограмме чужой машины не является общей нормой. Калькулятор оборотов оценивает период повторения, а не положение фронта относительно метки ДПКВ.
Проверьте сравнимость записей
Сверьте двигатель, задающие элементы, выбранный фронт, режим и систему управления. Нельзя оценивать сдвиг по записям с разными опорными точками.
Разделите электрический и механический вывод
Пропадание питания или импульсов и неверная взаимная фаза требуют разных проверок. Не назначайте перестановку ремня по одному значению периода.
Когда замена датчика обоснована и нужна ли адаптация?
Замена обоснована после выполнения применимых проверок, отделяющих дефект датчика от цепи и задающего элемента. Подбор делают по установленному двигателю и каталожной применимости. В рассмотренном разделе ТИ датчик снимают при выключенном зажигании после отсоединения колодки, затем устанавливают штатно и восстанавливают соединение. Универсальная адаптация любого контроллера после такой замены там не назначена.
Сохраните основание замены
Запишите результаты проверки соединений, питания и сигнала. Новый датчик не исправит отсутствующий задающий элемент или повреждённый контакт.
Сверьте требования исполнения
Используйте свой порядок крепления и подключения. Если регламент контроллера требует отдельное диагностическое действие, выполняйте именно его, не процедуру адаптации дросселя по памяти.
Что делать с ошибкой, которая появляется только после прогрева?
Нужно воспроизвести жалобу и сохранить данные во время дефекта. Возможны изменения соединения, состояния цепи и самого датчика, но температурная связь не определяет причину автоматически. Сравните питание и сигнал в исправном и неисправном состоянии в известных точках. Изменение характера записи полезнее случайной замены нескольких деталей подряд.
Сохраните условия появления
Отметьте температуру, время работы, нагрузку и действия перед ошибкой. Если условия не повторились, укажите это в результате проверки.
Сопоставьте данные одной системы
Запишите одинаковые параметры, масштаб и точки подключения. Не имитируйте прогрев открытым пламенем и не вмешивайтесь около движущихся элементов для получения дефекта.
Как подтвердить устранение неисправности датчика фаз?
После ремонта восстанавливают все соединения, крепления и штатную прокладку жгута. Проверяют запуск, актуальные коды и сигнал в сопоставимых условиях. При периодическом дефекте нужно оценить исходный режим, а не только один успешный запуск. В отчёте разделяют выполненную замену, проверенные цепи, форму сигнала и взаимную синхронизацию. Эти результаты не заменяют друг друга.
Повторите исходную проверку
Сохраните, вернулась ли ошибка и были ли воспроизведены условия жалобы. Очистку памяти выполняют в обоснованном этапе, а не считают её результатом ремонта.
Зафиксируйте практический итог
Укажите установленную систему, точки и метод, выполненную работу, итог сигнала и оставшиеся симптомы. При расхождении оборотов сначала проверьте период и единицы калькулятора.
| Данные | Практическая польза |
|---|---|
| Двигатель и контроллер | Применимость карты и детали |
| Коды до очистки | Условия повторного контроля |
| Точки и режим замера | Позволяют проверить смысл показаний |
| Запись ДФ и ДПКВ | Отделяет период от взаимной синхронизации |
| Результат ремонта | Показывает выполненное и ещё не подтверждённое |
Использованные технические документы
- АВТОВАЗ. ТИ 3100.25100.12052
- Электронная система управления 16-клапанным двигателем Granta и Kalina 2 с М74 Евро-4. Датчик фаз двигателя 21126, печатная страница 14. Карты P0340, P0342 и P0343, печатные страницы 159–164. Расположение, принцип Холла и проверка цепей относятся к указанному исполнению.
- HELLA TechWorld. Camshaft sensor
- Назначение датчика, повреждения соединений, проверка питания и прямоугольного сигнала. Приведённое HELLA общее значение питания не назначается всем Granta.
- Pico Technology. Cam and crank correlation, 27.11.2017
- Совместная запись сигналов и выбор полного рабочего цикла. Дополнительное разъяснение технической поддержки: два оборота коленвала соответствуют одному полному обороту распредвала. Угол фронта с примера другого автомобиля не используется как норматив Granta.
Не нашли ответ на свой вопрос?
Опишите проблему в комментариях — мы ответим в ближайшее время. Укажите e-mail, чтобы получить уведомление об ответе
Период полного оборота распредвала 150 мс даёт 800 оборотов двигателя, и сканер показывает столько же. Значит, ремень ГРМ установлен правильно?
Расчёт верный: 120000 / 150 = 800 об/мин. Но совпадение оборотов подтверждает только скорость вращения. Оно не показывает, в нужный ли момент приходит сигнал фаз относительно метки коленвала. Для такой проверки сопоставляют совместную запись ДФ и ДПКВ с эталоном именно этого двигателя, а при необходимости проверяют установочные метки механически. Переставлять ремень или признавать его установку правильной по одному периоду нельзя.
