Загрязнённая сетка на входе бензонасоса может ограничивать подачу топлива, но трудный запуск и потеря тяги ещё не доказывают её неисправность. Перед заменой проверяют питание и давление, затем подбирают фильтр к установленному модулю. На странице разобраны доступ к сетке, сохранение креплений, сборка и проверка результата. Калькулятор сравнит записанные показания давления до и после ремонта без автоматического диагноза.
Системы двигателя

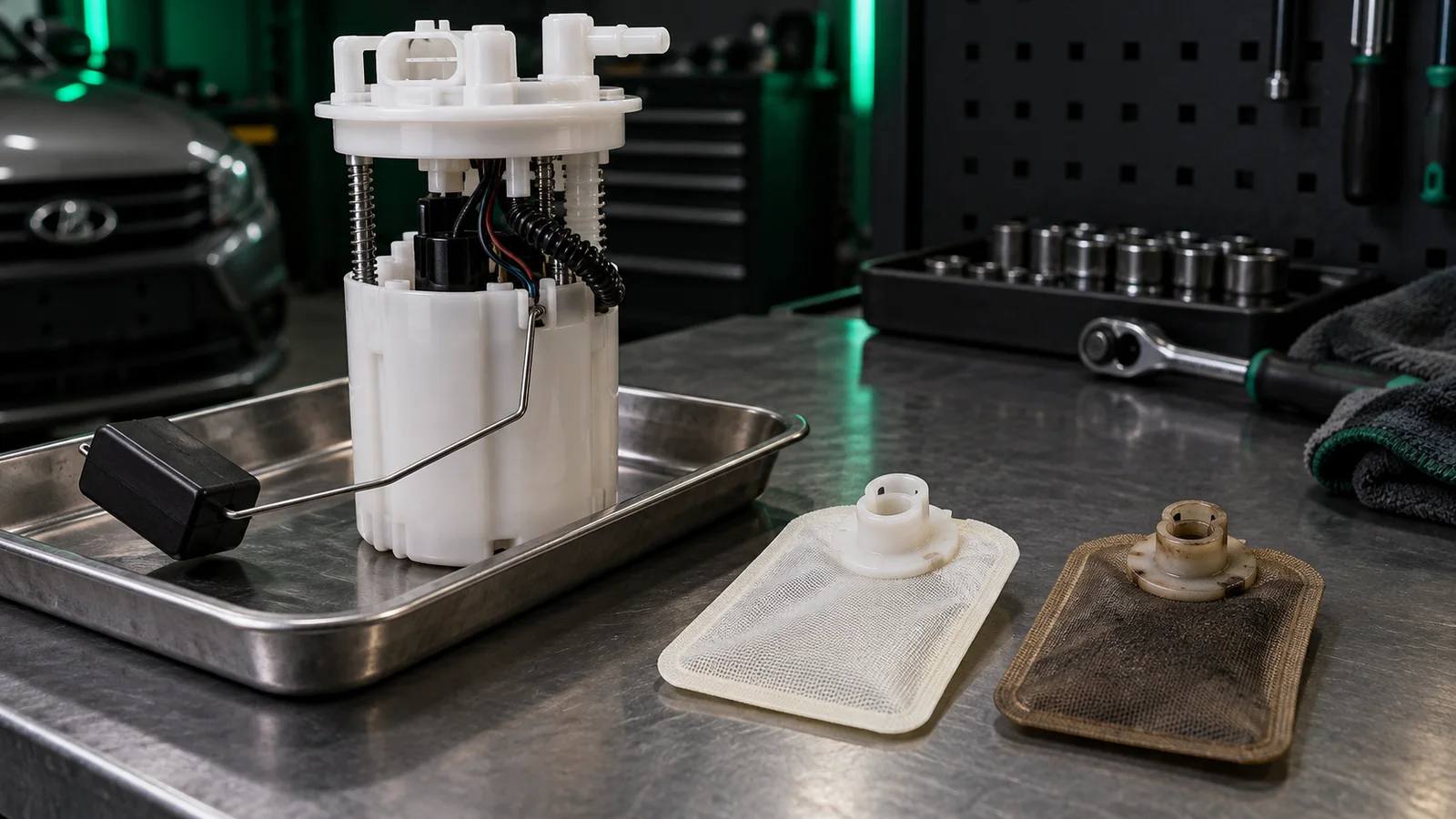

Замена сетки бензонасоса на Lada Granta
Чем сетка бензонасоса отличается от топливного фильтра?
Сетка грубой очистки находится на входе насоса внутри топливного модуля. Она задерживает частицы перед насосом. В описанной заводской системе Granta с М74 отдельный магистральный фильтр расположен на баке между насосом и рампой. Замена одного элемента не означает замену другого. Сначала уточните устройство своей системы и название детали в заказе.
Разделите две операции
Если сервис предлагает поменять топливный фильтр, спросите, идёт ли речь о магистральном элементе или входной сетке. Работа с сеткой требует доступа к модулю в баке, поэтому перечень операций отличается.
Сверьте установленный узел
Запишите маркировку модуля и сведения об автомобиле. После прежнего ремонта внутри может стоять иное изделие. Утверждение продавца «на все Гранты» не заменяет проверку применимости.
| Элемент | Где находится | Что уточнить |
|---|---|---|
| Входная сетка | В модуле перед насосом | Посадка и крепление конкретного изделия |
| Магистральный фильтр | На баке в описанной системе М74 | Применимый регламент и направление потока |
| Модуль в сборе | В баке | Состояние насоса, корпуса, датчика и соединений |
Какие признаки указывают на загрязнение сетки и что проверить сначала?
Ограничение подачи возможно при трудном запуске, перебоях и потере мощности. Эти симптомы не уникальны для сетки: нужно проверить питание насоса, давление топлива и другие причины нарушения подачи. Один шум из бака или внешний цвет фильтра не позволяет определить исправность всей системы. Если бензонасос не работает, сначала разбираются с его включением.
Запишите условия появления симптома
Укажите температуру, режим двигателя и обстоятельства отказа. Сопоставимые записи полезнее общего описания «плохо едет». Не проводите опасные дорожные эксперименты с временно проложенным манометром.
Получите измерения по применимой процедуре
Проверку давления выполняют подходящим прибором и по инструкции системы. Для последующего сравнения сохраните режим и условия. Низкое давление само по себе не отделяет забитую сетку от неисправного насоса или другого ограничения.
Нужно ли менять сетку через определённый пробег?
В использованных документах нет универсального интервала замены сетки для всех Granta. Интервал магистрального фильтра нельзя автоматически назначать сетке внутри модуля. Решение принимают по результату диагностики, загрязнению и состоянию деталей, а также требованиям изготовителя установленного изделия. После заправки загрязнённым топливом одной плановой замены может оказаться недостаточно.
Проверьте назначение регламентной строки
Сопоставьте название элемента в сервисной документации с фактическим местом установки. Не оплачивайте повторную операцию только потому, что в заказе обе детали названы одинаково.
Согласуйте причину вмешательства
Попросите зафиксировать основание для разборки: измерение, обнаруженное загрязнение или требования к замене насоса. Выдуманный универсальный пробег не помогает найти причину повторного засорения.
Как подобрать новую сетку к своему топливному модулю?
Нужны применимость к установленному изделию и соответствие посадочного соединения, формы и положения фильтра. Подбор только по фотографии или двигателю ненадёжен. Сетка должна закрепляться предусмотренным способом и не мешать работе соседних деталей. Универсальный артикул для всех годов и производителей здесь не назначается.
Проверьте маркировку до покупки
Сверьте номер и изготовителя модуля с каталогом поставщика детали. Если модуль раньше меняли, ориентируйтесь на фактически установленное изделие с подтверждением его применимости автомобилю.
Уточните комплект крепления
Выясните, какие фиксирующие элементы входят в поставку и что требуется заменить при установке. Неподходящее соединение нельзя исправлять подрезанием фильтра, клеем или случайной шайбой.
| Параметр | Основание | Ошибка |
|---|---|---|
| Применимость | Номер установленного модуля и каталог | Только название автомобиля |
| Посадка | Инструкция изделия | Подгонка клеем или подрезанием |
| Форма и положение | Документация комплекта | Сходство по фотографии |
| Крепление | Предусмотренные фиксирующие детали | Повтор повреждённого крепления |
Что подготовить перед открытием бака?
Нужны подходящий фильтр, предусмотренные крепления и уплотнение, инструмент для установленного модуля и чистая рабочая зона. Работают без источников огня и искр, с вентиляцией, защитой глаз и средствами для безопасного сбора топлива. При запахе бензина заводское руководство требует остановить двигатель и не запускать его до устранения неисправности.
Подготовьте место для извлечённого узла
Заранее выберите устойчивую ёмкость для деталей и топлива. Исключите попадание грязи в бак. Не начинайте разборку, если затем придётся оставить открытый бак и искать недостающие расходники.
Уточните последовательность обесточивания
Сброс давления и отключение аккумулятора выполняют по документации своего исполнения. Нельзя сначала разъединять топливную трубку, а затем выяснять, осталось ли в ней давление.
Как снять модуль, не повредив трубки и датчик уровня?
Подробное снятие топливного модуля разобрано отдельно. Для системы 21126 с М74 заводская инструкция предусматривает сброс давления, освобождение соединителей, снятие прижимного кольца и осторожное извлечение узла. Перед обслуживанием топливных соединений отключают минус аккумулятора. Номер предохранителя и устройство фиксаторов нельзя переносить на другое исполнение без проверки.
Освободите доступ и соединения
Откройте люк под задним сиденьем по конструкции автомобиля. Разъём удерживайте за корпус, трубки освобождайте штатными фиксаторами. Усилие на проводах или штуцерах не заменяет правильного разъединения.
Сохраните рычаг поплавка и посадку
Для пластмассового бака в указанной ТИ приведён ключ 67.7812-9574. Извлекайте узел без деформации рычага датчика. Защитите открытый бак от мусора и осмотрите уплотняемую поверхность.
Как добраться до сетки на снятом модуле?
В раннем модуле, показанном «За рулём», держатель насоса освобождают из стакана, после чего снимают сетку. Её крепление имеет стопорную шайбу. Это описание конкретного исполнения. При другом корпусе сначала находят его инструкцию, а не ищут наугад такое же число защёлок. Для замены одной сетки не следует автоматически выполнять все операции полной разборки насоса.
Определите необходимые соединения
Сверьте конструкцию с документацией модуля. Разъединяйте только то, что действительно требуется для доступа, фиксируя расположение деталей. Сохраняйте проводку и рычаг датчика без натяга.
Не расширяйте ремонт без основания
Снятие регулятора, разрезание хомута и отсоединение напорной трубки относятся к отдельным операциям. Если доступ к фильтру их не требует, повторять полную разборку по картинкам незачем.
Как снять старую сетку и закрепить новую?
На показанном раннем исполнении сетку снимают с посадки и контролируют стопорную шайбу. Повреждённое крепление требует восстановления предусмотренным способом. Новая сетка должна удерживаться надёжно, без перекоса. Для неизвестного модуля не назначаются универсальное усилие, способ поддевания и одинаковая ориентация фильтра.
Сохраните посадочное соединение
Освобождайте фильтр по инструкции изделия. Если пластиковая посадка треснула или крепление не удерживает деталь, нельзя считать замену завершённой. Подходящая новая сетка не исправляет повреждённый корпус.
Проверьте крепление до установки в бак
Убедитесь, что фильтр закреплён и детали модуля собраны в предусмотренном положении. Не допускайте контакта, который мешает ходу поплавка или сборке узла. Не устанавливайте фильтр с порванным полотном.
Нужно ли очищать стакан и бак, если сетка сильно загрязнена?
Состояние сетки оценивают вместе с окружающими деталями. Видимые отложения в стакане или баке требуют решения причины загрязнения по подходящей процедуре. Замена фильтра без такой оценки может оставить источник повторной проблемы. Метод очистки выбирают с учётом материала деталей и документации, без случайных растворителей и повреждения фильтрующего полотна.
Зафиксируйте обнаруженное
До очистки сохраните сведения о загрязнении и состоянии деталей. Частицы в стакане, повреждённая сетка и неисправное крепление — разные результаты осмотра, для них могут потребоваться разные действия.
Не заменяйте ремонт промывкой наугад
Порванную или неподходящую сетку не восстанавливают бытовой промывкой. Не продувайте собранный модуль высоким давлением без разрешённой процедуры и не возвращайте в бак загрязнённые детали.
Как установить модуль и проверить герметичность?
В заводской ТИ для описанной системы перед установкой проверяют наличие и положение прокладки, совмещают метки модуля и бака, закрепляют кольцо. Трубки присоединяют до щелчка и проверяют удержание. Затем предусмотрено включение насоса диагностическим прибором и контроль отсутствия утечек до закрытия люка. При мокром соединении или запахе бензина работу прекращают.
Восстановите штатную сборку
Прокладка должна находиться на своей посадке без повреждений и перекоса. Не подменяйте её случайным герметиком. Сохраняйте предусмотренную ориентацию узла, чтобы не нарушить работу датчика уровня.
Проверьте соединения до закрытия доступа
Восстановите электрические соединения в нужный момент процедуры и выполните контроль герметичности. Крышка люка не должна скрывать непроверенную течь. При дефекте сначала устраните причину и повторите проверку.
Как сравнить давление до и после замены сетки?
Сравнение имеет смысл при одинаковом приборе, точке подключения, режиме двигателя и сопоставимых условиях проверки. Запишите оба показания в кПа и укажите условия. Калькулятор ниже вычитает исходное давление из повторного и считает относительное изменение. Нулевое исходное значение допускается как записанное показание, но процент от нуля не вычисляется.
Отделите изменение показания от причины
Если давление выросло, это ещё не доказывает, что единственной причиной была сетка. Одновременно могли измениться питание, соединения или условия. Соответствие заводским требованиям проверяют отдельно по применимой документации.
Сравнивайте одну размерность
В полях используются кПа. Записи из других единиц заранее переведите: 1 бар = 100 кПа, 1 МПа = 1000 кПа. Не вводите значение 3,8 бар как 3,8 кПа. Границы формы не являются нормами топливной системы.
| Результат | Арифметический смысл | Что он не доказывает |
|---|---|---|
| Положительная разница | После больше, чем до | Исправность всей системы |
| Отрицательная разница | После меньше, чем до | Конкретную неисправную деталь |
| Нулевая разница | Записи равны | Отсутствие других проблем |
| Исходное давление ноль | Абсолютная разница вычисляется | Возможность посчитать процент от нуля |
Что делать, если после замены остались трудный запуск или неверный уровень топлива?
Повторяют диагностику исходного симптома, а не назначают ещё одну сетку автоматически. При проблемах подачи проверяют питание, соединения и измерения. Если изменилось показание уровня, оценивают разъём, свободу и положение рычага датчика после сборки. Заводская инструкция прямо предупреждает о неверных показаниях при его деформации.
Сначала исключите последствия сборки
Проверьте герметичность, фиксацию разъёмов и сохранность проводки. При запахе топлива двигатель не запускают до устранения неисправности. Работы с открытым баком не совмещают с пробными электрическими подключениями.
Передайте записи для дальнейшей проверки
Сохраните маркировку установленной сетки, сведения об осмотре и условия замеров. Сравнение до и после полезно как запись результата, но не заменяет диагностику давления, регулятора, насоса и электрической цепи.
Использованные технические документы
- АВТОВАЗ / ИТЦ АВТО. ТИ 3100.25100.12052, 2014
- Двигатель 21126 с М74, Евро-4. Раздел 1.3, печатные листы 22–23: состав модуля, сброс давления, снятие, защита рычага датчика, прокладка и проверка герметичности. Порядок относится к описанному исполнению.
- АВТОВАЗ. LADA Granta, руководство по эксплуатации, 27.05.2026
- Печатная страница 88: при запахе бензина остановить двигатель и не запускать его до устранения неисправности.
- «За рулём». Ремонт Lada Granta, «Снятие и разборка топливного модуля», редакция 33897
- Показано раннее исполнение со стаканом, держателем насоса, съёмной сеткой и стопорной шайбой. Это пример устройства, а не подтверждение одинаковых фиксаторов на всех модулях.
- Delphi. Fuel pump strainer replacement guide
- Роль входного фильтра и неспецифичность признаков ограничения подачи. Общие сведения не заменяют инструкцию конкретного модуля.
