Запах бензина возле двигателя, влажный штуцер и трудный запуск требуют разных действий. Здесь можно определить участок проверки рампы и магистрали, разобраться с соединителями и подготовкой к ремонту, а затем сопоставить два показания давления. Отдельно указано, когда запуск нужно прекратить и почему замена детали без проверки герметичности не завершает работу.
Системы двигателя

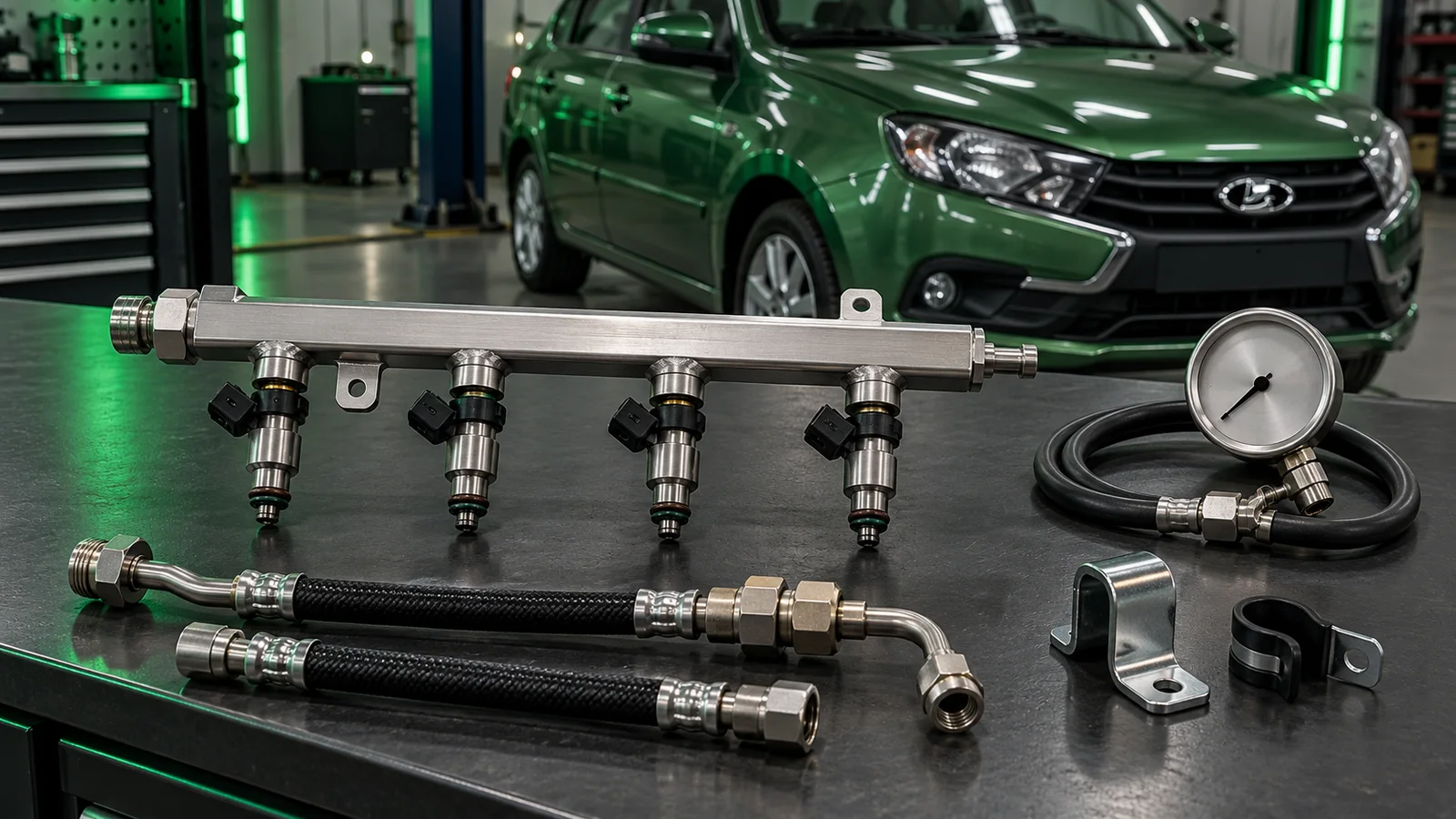

Рампа и топливные трубки Lada Granta
За что отвечают рампа и топливные трубки на Granta?
Рампа распределяет подведённое топливо между форсунками, а магистраль соединяет её с системой подачи из бака. В описанной заводом системе 21126 с M74 применяется бессливная рампа, регулятор находится в модуле насоса. Поэтому искать на каждой рампе отдельный вакуумный регулятор и обратную трубку неправильно. Исполнение сначала подтверждают по двигателю и установленным деталям.
Разделите узлы на схеме
Найдите подающую магистраль, её передний участок, вход рампы и места установки форсунок. Электрические разъёмы форсунок не являются топливными соединениями. Трубку паров топлива также не принимают за подачу к рампе.
Уточните конструкцию своей машины
Запишите код двигателя, год и маркировку деталей. Наличие контрольного штуцера, форма входа и способ соединения должны совпадать с применимой документацией. Описание ранней Granta не заменяет проверку устройства более позднего двигателя.
| Участок | Назначение | Что проверять |
|---|---|---|
| Подающая магистраль | Доставка топлива к двигателю | Целостность, маршрут и опоры |
| Вход рампы | Соединение подачи с распределителем | Тип соединителя, уплотнение, фиксацию |
| Рампа и посадки форсунок | Распределение топлива | Корпус, крепление и герметичность |
Какие признаки требуют осмотра рампы и магистрали?
Запах бензина, влажное соединение, повреждённая трубка или следы её трения требуют проверки герметичности. Затруднённый запуск, потеря тяги и неустойчивая работа могут сопровождать недостаточную подачу, но встречаются и при других неисправностях. По одному симптому нельзя назначить замену рампы или насоса.
Сначала оцените утечку
При запахе топлива остановитесь, выключите зажигание и не возобновляйте движение до устранения причины. Не запускайте двигатель ради поиска мокрого места. При явной течи выбирают ремонт на месте в подготовленных условиях или доставку автомобиля без запуска.
Сохраните условия появления симптома
Отметьте холодный или горячий запуск, связь с недавним ремонтом и место запаха. Давление измеряют после подготовки и проверки безопасности. Отсутствие видимой капли не доказывает исправность всей магистрали.
Как подготовить систему перед разъединением топливопровода?
Топливо может оставаться под давлением при остановленном двигателе. Перед обслуживанием давление снимают способом для установленной системы, затем исключают случайное питание и загрязнение открытых соединений. Процедура с работающим двигателем неприменима, если уже обнаружены утечка или условия, при которых запуск запрещён.
Проверьте применимость процедуры
Для 21126 с M74 заводская инструкция предусматривает снятие F21 на 15 А, работу до остановки и последующую прокрутку стартером три секунды. Этот номер предохранителя нельзя переносить на все исполнения. Зажигание после подготовки выключают, перед обслуживанием отсоединяют минус батареи.
Подготовьте рабочее место
Двигатель должен остыть, рабочая зона проветриваться, источники искр и огня исключены. Используют защиту глаз и подходящую тару для возможного остатка. Перед открытием очищают наружные поверхности, разъединённые каналы защищают от грязи предусмотренными заглушками.
Где искать течь: на рампе, соединении или уплотнении форсунки?
Осматривают вход рампы, её корпус, контрольный штуцер при его наличии, посадки форсунок и весь доступный маршрут трубки. След топлива может стекать от места выше, поэтому мокрый нижний участок ещё не указывает на источник. Проверку под давлением проводят после правильной сборки и подготовки, без подтягивания соединения на работающей системе.
Определите первое место увлажнения
Сопоставьте загрязнение и следы топлива с расположением соединений. Повреждение корпуса, уплотнения и незапертый соединитель требуют разных деталей и операций. Не маскируйте течь герметиком снаружи и не обматывайте топливное соединение лентой.
Проверьте соседние элементы
Убедитесь, что трубка не натянута и не передаёт усилие на штуцер. При повторной течи после ремонта проверяют ответные поверхности и применимость уплотнения. Новое кольцо не восстанавливает треснувший корпус или повреждённую посадку.
| Наблюдение | Что уточнить | Чего недостаточно |
|---|---|---|
| Мокрое соединение | Первое место утечки и тип уплотнения | Подтянуть наугад |
| Трение трубки | Повреждение и отсутствие штатной опоры | Закрыть изолентой |
| Падает давление | Условия наблюдения, внешние течи и измерительный комплект | Назначить насос по двум числам |
Что делать, если трубка перетёрлась, погнулась или потеряла крепление?
Магистраль должна сохранять предусмотренный маршрут и опоры. Трение о металл, близость к горячему узлу, залом и вытянутый соединитель нельзя считать косметическим дефектом. Отсутствие текущей течи не делает повреждённый участок пригодным. Изолента и случайная стяжка не являются ремонтом топливопровода.
Установите причину повреждения
Проверьте держатели, защиту и взаимное положение соседних деталей. Если после ремонта двигателя трубка оказалась зажата или натянута, восстанавливают правильную сборку и оценивают её состояние. Замена участка без устранения контакта оставляет причину износа.
Подберите предусмотренную замену
Нужны совместимые с топливом, давлением и соединением детали установленного исполнения. Не заменяйте формованную магистраль случайным бытовым шлангом и произвольными хомутами. Способ ремонта или замены подтверждают картой конкретного участка.
Как разъединяют резьбовой вход и быстросъёмный соединитель?
Это разные конструкции. В опубликованной процедуре для ранней рампы резьбовой вход разъединяют с удержанием ответной части. Быстросъёмный соединитель требует освобождения собственного фиксатора и проверки его состояния. Способ одного соединения нельзя переносить на другое по внешнему сходству.
Определите тип до приложения усилия
После снятия давления и очистки найдите резьбу, фиксатор и предусмотренное направление разъединения. Для резьбового узла не допускайте скручивания трубки. Быстросъём не выдёргивают силой и не раскрывают случайным инструментом через уплотнительную поверхность.
Проверьте фиксацию после сборки
Установите требуемые исправные уплотнения и фиксатор. Момент резьбового соединения берут только для совпадающей детали. Затем подтверждают штатное запирание, отсутствие натяжения и герметичность предусмотренной проверкой.
Почему давление в рампе падает после остановки насоса?
Заводская карта M74 допускает небольшое начальное снижение с последующей стабилизацией. Продолжающееся падение требует дальнейшей проверки системы, соединений и форсунок. Два показания сами по себе не разделяют внутреннюю негерметичность и утечку наружу, а негерметичный измерительный комплект также искажает наблюдение.
Сначала исключите внешнюю течь
Осмотрите соединения системы и присоединённого манометра по процедуре проверки. Не пережимайте незнакомую пластиковую или армированную трубку ради самостоятельной локализации. Специальные действия из карты допустимы только при совпадении конструкции и требований к оснащению.
Проверьте наблюдение по применимой карте
Запишите момент остановки насоса, начальное и конечное показания. Условия повторного измерения должны совпадать. Время наблюдения и допустимость результата берут из подходящей процедуры, универсальной нормы падения за минуту для всех Granta здесь нет.
Как сравнить два показания давления за известное время?
Из начального показания вычитают конечное. Положительная разница означает уменьшение, отрицательная — рост. Относительное уменьшение считают от положительного начального значения, среднюю скорость — делением разницы на длительность наблюдения. Это описание измерений, а не расчёт объёма вытекшего бензина.
Запишите одинаковые условия
Используйте кПа в обоих полях, один манометр и одинаковый вид давления. Интервал отсчитывают между двумя записанными показаниями после остановки насоса. Если насос включался, режим менялся или длительность неизвестна, эти данные не описывают одно наблюдение.
Прочитайте результат вместе с ограничениями
В учебном примере 380 и 350 кПа за 60 секунд получаются уменьшение 30 кПа, 7,89% и средние 0,5 кПа/с. Среднее не показывает краткие колебания. Расчёт не назначает допустимый порог и не сообщает, какую деталь менять.
| Величина | Значение | Смысл |
|---|---|---|
| Начальное и конечное | 380 и 350 кПа | Два показания одного наблюдения |
| Интервал | 60 с | Фактически отсчитанное время |
| Уменьшение | 30 кПа, 7,89% | Относительно начального давления |
| Средняя скорость | 0,5 кПа/с | Не расход топлива и не допуск |
Когда требуется снимать рампу в сборе?
Снятие нужно для предусмотренного доступа к рампе, её посадкам или форсункам, если выбранная операция этого требует. Наружную течь соединителя сначала локализуют. Снимать рампу только из-за ошибки двигателя без подтверждённой причины не следует. Подробная замена форсунок является отдельной операцией с собственными требованиями.
Сопоставьте доступ с двигателем
Порядок снятия впуска и освобождения жгута зависит от исполнения. До подъёма рампы должны быть освобождены все предусмотренные связи. Нельзя использовать трубку подачи как рычаг или вытаскивать узел за проводку.
Защитите открытые места
После подготовленного демонтажа не допускайте попадания грязи в рампу и впуск. Проверьте комплектность снятых уплотнений и фиксаторов. Дефект корпуса, повреждение посадки и загрязнение требуют самостоятельной оценки, а не автоматической промывки любого узла.
Какие уплотнения и детали менять при сборке?
Состав замены определяют по разобранному соединению и применимой карте. Кольцо должно соответствовать размеру, материалу и назначению, а фиксатор сохранять штатную форму. Смазку используют только указанную для конкретного уплотнения. Произвольный герметик или кольцо похожего диаметра не заменяют правильную деталь.
Проверьте обе ответные поверхности
Осмотрите канавку, штуцер и посадку на повреждения и загрязнение. Перед установкой убедитесь, что старое кольцо не осталось внутри соединения. Не устанавливайте новое поверх него и не затягивайте перекошенный узел для устранения сопротивления.
Соберите без бокового усилия
Уплотнения не должны срезаться при вводе, а рампа и трубка должны занимать штатное положение. Применимость детали проверяют по установленному исполнению. После сборки фиксацию и герметичность проверяют отдельно от электрической работоспособности форсунок.
Как проверить герметичность после ремонта?
До запуска восстанавливают все крепления, соединения и электрические связи, затем создают давление способом применимой процедуры и контролируют места вмешательства. Открытая рабочая зона позволяет увидеть дефект до закрытия доступа. При обнаружении топлива проверку прекращают, давление снимают и устраняют причину.
Проверьте систему до окончательного закрытия
Убедитесь в правильной укладке магистрали, наличии фиксаторов и отсутствии инструмента возле движущихся деталей. Манометр и адаптер должны быть пригодны для бензина и установленного соединения. Проверка не должна создавать дополнительную утечку через измерительное оборудование.
Зафиксируйте результат и восстановите защиту
После предусмотренного контроля безопасно снимите измерительный комплект и восстановите штатные крышки и защиту. Проверьте сухость соединений, отсутствие запаха и правильную работу двигателя, если запуск разрешён. Отсутствие ошибки в памяти не является проверкой герметичности.
Почему после замены трубки или ремонта рампы сохраняется плохой запуск?
Проверяют результат выполненной работы и исходную причину симптома. Неполная фиксация, неверная укладка, неподходящее уплотнение или нарушенный электрический разъём могут добавить новую неисправность. Если сборка и герметичность подтверждены, диагностику продолжают по давлению, управлению впрыском и другим системам.
Сравните состояние до и после вмешательства
Отметьте, изменилось ли время запуска и появился ли запах. Сверьте разъёмы и точки ремонта с перечнем работ. Не заменяйте последовательно рампу, насос и форсунки только потому, что каждая деталь участвует в подаче топлива.
Передайте проверяемые наблюдения
Сохраните применённую карту, условия и показания измерения, а также сведения о заменённых деталях. Расчёт изменения давления прикладывают как арифметику конкретного наблюдения. Он не заменяет проверку форсунок и не подтверждает исправность всей системы питания.
Использованные технические документы
- АВТОВАЗ. Электронная система управления 21126 с M74
- ТИ 3100.25100.12052. Раздел 1.3 и карта А-6: устройство подачи, подготовка и наблюдение давления. Применимость ограничена описанной системой.
- АВТОВАЗ. Руководство LADA Granta, 27.05.2026
- Действия при запахе топлива: остановка и запрет возобновления движения до устранения причины.
- Авторесурс. LADA Granta / ВАЗ 2190 с 2011 года
- Раздел «Рампа форсунок — снятие и установка». Использован для различения раннего резьбового входа и подготовки сборки, без переноса моментов на другие исполнения.
- Bosch Automotive Service Solutions. OTC 4480
- Fuel Pressure Kit User’s Guide, 553046 Rev C. Совместимость манометра и адаптеров, подготовка, остаточное давление и контроль утечек. Схемы других марок не перенесены на Granta.
Не нашли ответ на свой вопрос?
Опишите проблему в комментариях — мы ответим в ближайшее время. Укажите e-mail, чтобы получить уведомление об ответе
При проверке после сборки трубок на 21126 с М74 можно несколько раз включать зажигание без запуска? Если на четвёртый раз насос замолчал, это отказ?
Геннадий, в этой системе после трёх включений зажигания без прокрутки следующий запуск насоса возможен только с началом прокрутки. Поэтому тишина при четвёртом включении сама по себе отказ не доказывает. Для контролируемой проверки герметичности после полной сборки насос включают предусмотренной командой диагностического прибора. Не прокручивайте двигатель с разъединёнными топливными соединениями. После ремонта важно подтвердить сухость всех мест вмешательства под давлением, а не только услышать насос.
