Главный тормозной цилиндр создаёт давление в гидроприводе Granta. Ненормальная педаль или снижение уровня жидкости требуют проверки всей системы, а не автоматической замены этого узла. Разберём признаки, бачок и уплотнения, границы ремонта и условия проверки результата.
Ходовая часть и управление

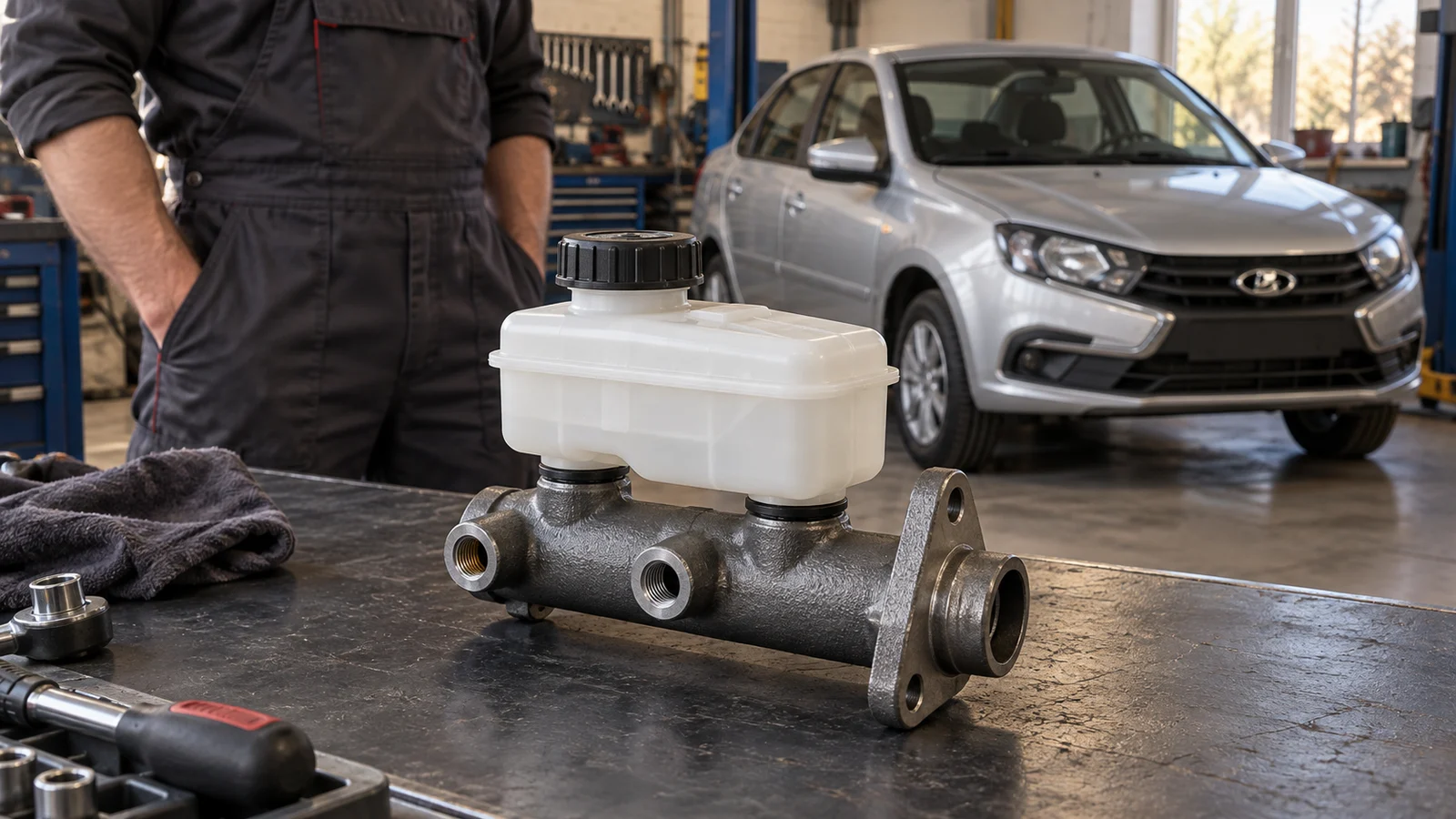

Главный тормозной цилиндр на Lada Granta
Где находится главный тормозной цилиндр Granta и что он делает?
Главный тормозной цилиндр установлен в моторном отсеке на вакуумном усилителе, сверху на нём находится бачок тормозной жидкости. При нажатии педали поршни цилиндра создают давление в гидроприводе. По трубкам и шлангам оно передаётся к тормозным механизмам колёс. В общей статье об устройстве тормозной системы показано, как связаны педаль, усилитель, цилиндр и остальные узлы. Сам цилиндр не является насосом ABS и не выполняет механическую работу ручника.
Определите узел по его связям
Ищите бачок, корпус под ним, крепление к усилителю и выходящие тормозные трубки. Не путайте тормозной бачок с расширительным бачком охлаждения или бачком омывателя.
Уточните исполнение машины
Для осмотра, диагностики и деталей учитывают фактическое оснащение. Различия по году, наличию ABS и заменённым узлам проверяют до работ, а не по одному внешнему сходству корпуса.
Чем главный цилиндр отличается от усилителя и колёсных цилиндров?
Главный цилиндр создаёт гидравлическое давление, вакуумный усилитель уменьшает требуемое усилие ноги, а цилиндры колёсных механизмов преобразуют давление в движение поршней и колодок. Непривычно тугая педаль и педаль, продолжающая уходить вниз, требуют разных проверок. Разбор вакуумного усилителя помогает оценить его привод и работу, не объявляя главный цилиндр виновником любого изменения усилия.
Разделите усилие и удержание давления
Отметьте, стало ли педаль трудно нажимать или она имеет чрезмерный ход. Ощущение педали — исходный признак для диагностики, а не готовое решение о замене конкретной детали.
Не путайте нормальный отклик усилителя с отказом
Небольшое смещение удерживаемой педали при запуске двигателя возможно при включении усиления. Продолжающееся или чрезмерное перемещение проверяют отдельно. Исправный усилитель не подтверждает герметичность гидравлики.
| Узел | Основная задача | Что не подтверждает его исправность |
|---|---|---|
| Главный цилиндр | Создаёт гидравлическое давление | Нормальный уровень без проверки работы |
| Вакуумный усилитель | Уменьшает усилие ноги | Исправные манжеты главного цилиндра |
| Колёсные цилиндры и суппорты | Перемещают поршни и колодки | Только чистый главный цилиндр |
| Датчик уровня | Предупреждает о недостаточном уровне | Удержание давления в контурах |
Что дают два тормозных контура и можно ли ехать при отказе одного?
В описанной конструкции Granta гидропривод разделён диагонально: правое переднее колесо связано с левым задним, левое переднее — с правым задним. При разгерметизации одного контура второй сохраняет возможность торможения с меньшей эффективностью. Это резерв на случай отказа, а не основание продолжать обычную эксплуатацию с утечкой. Главный цилиндр связан с обоими контурами, поэтому проверка должна учитывать всю систему.
Не определяйте контур по положению трубки на глаз
Для идентификации используют схему установленного исполнения. Не назначайте передний или задний контур по одной стороне корпуса либо по информации о другом автомобиле.
При отказе прекратите эксплуатацию
Безопасно остановите и закрепите автомобиль, затем организуйте устранение дефекта. Частично сохранившееся торможение не заменяет исправную систему и не делает допустимой поездку на ремонт своим ходом при опасных признаках.
Почему педаль может уходить вниз, если наружных подтёков нет?
Одна из возможных причин — внутреннее перепускание жидкости через повреждённые уплотнения главного цилиндра. При этом давление удерживается неправильно, а наружная лужа может отсутствовать. Но сначала исключают другие неисправности гидравлики. Чистый корпус и обычный уровень в бачке сами по себе не подтверждают исправность цилиндра. По одному ощущению нельзя отличить внутренний дефект от всех остальных причин чрезмерного хода.
Сохраните характер симптома
Отметьте, продолжается ли перемещение при удержании педали, связано ли оно с запуском двигателя и были ли работы с тормозами. Эти сведения помогают диагносту, но не заменяют проверку.
Проверяйте давление применимым способом
В мастерской оценивают герметичность и работу системы по документации её исполнения. Не пережимайте шланги случайными зажимами и не устанавливайте самодельные заглушки ради самостоятельного вывода о цилиндре.
Как отличают воздух в системе от неисправности главного цилиндра?
Воздух после вскрытия линии или опустевшего бачка, наружная утечка и дефект удержания давления могут давать похожие жалобы на педаль. Улучшение после нескольких нажатий ещё не доказывает, что виноват только воздух, а отсутствие улучшения не назначает замену цилиндра автоматически. Материал о мягкой педали тормоза помогает последовательно оценить гидравлику, состояние механизмов и предшествующие работы.
Восстановите историю появления
Уточните, когда возник симптом: после замены детали, прокачки, снижения уровня или без работ. Проверьте, не оставался ли бачок пустым и какие линии разъединяли.
Сначала исключите продолжающуюся неисправность
Прокачка не устраняет утечку и повреждённое уплотнение. Если педаль остаётся ненормальной после правильно выполненного восстановления, нужна дальнейшая диагностика, а не бесконечное повторение нажатий.
Всегда ли снижение уровня жидкости означает течь главного цилиндра?
Нет. Руководство Granta связывает постепенное снижение уровня с износом накладок только при исправном герметичном гидроприводе. При достижении MIN в этих условиях проверяют состояние колодок. Уровень ниже MIN при новых или частично изношенных накладках завод рассматривает как признак потери герметичности и утечки. Доливку в таком случае выполняют после восстановления герметичности. Главный цилиндр — лишь одно из возможных мест потери жидкости.
Сопоставьте уровень и состояние колодок
Смотрите не только на отметку бачка, но и на темп изменения, износ накладок и признаки утечки. Резкое снижение нельзя без проверки объяснять обычным износом.
Не маскируйте причину доливкой
После замены изношенных колодок уровень может подняться. Постоянное добавление жидкости без выяснения причины способно скрыть дефект и привести к переполнению при возвращении поршней.
| Наблюдение | Что учитывать | Следующее действие |
|---|---|---|
| Постепенное снижение | Износ только при герметичной исправной системе | Оценить колодки и отсутствие утечки |
| Ниже MIN с новыми или частично изношенными накладками | Признак потери герметичности по руководству | Восстановить герметичность до доливки |
| Уровень обычный, педаль продолжает уходить | Наружная потеря может отсутствовать | Проверить работу гидравлики |
| После замены колодок уровень поднялся | Изменилось положение поршней | Оценить уровень без произвольного переполнения |
Какие места осматривают при влажном корпусе главного цилиндра?
Проверяют область бачка и его посадки, корпус, соединения тормозных трубок и место сопряжения с усилителем. След жидкости после недавней доливки не равнозначен активной течи, но повторное намокание требует выяснения источника. Разбор случая, когда уходит тормозная жидкость, помогает проследить остальные возможные места утечки, не ограничивая осмотр только бачком.
Локализуйте источник следа
Установите, откуда появляется свежая жидкость, а не только куда она стекла. Осмотр проводят при безопасно закреплённой машине, защищая окрашенные поверхности и не допуская грязи в открытый бачок.
Не затягивайте соединения наугад
Подтёк у трубки может быть связан с её наконечником, резьбой или неправильной посадкой. Чрезмерная затяжка без проверки повреждает соединение и не заменяет применимый порядок ремонта.
Может ли жидкость попадать в вакуумный усилитель?
Для системы с главным цилиндром на вакуумном усилителе такая скрытая утечка возможна. Поэтому отсутствие жидкости под автомобилем не позволяет исключить потерю герметичности. При подозрении оценивают цилиндр и состояние усилителя. Резиновое кольцо сопряжения корпуса с усилителем в описании Granta и внутренние гидравлические уплотнения цилиндра выполняют разные задачи, их нельзя считать одной и той же деталью.
Проверьте причину скрытой потери
Учитывайте снижение уровня и признаки загрязнения в зоне сопряжения. Доступ и разъединение выполняют по процедуре установленного узла, а не произвольным отгибанием трубок.
Оцените затронутые детали
При подтверждённой утечке недостаточно убрать след снаружи или заменить любое видимое кольцо. Нужно устранить источник и оценить последствия для усилителя по применимой документации.
Зачем нужны бачок, его уплотнительные втулки и датчик уровня?
Бачок обеспечивает запас жидкости, его втулки уплотняют посадку на цилиндре, а датчик сообщает о недостаточном уровне. В описанной конструкции Granta бачок вставлен через резиновые втулки в верхние отверстия цилиндра. Датчик уровня не измеряет давление в контурах и не проверяет внутренние манжеты. Погасшая лампа при нормальном уровне поэтому не исключает другого гидравлического дефекта.
Разделите три проверки
Осмотрите бачок на повреждения, его посадку на герметичность и датчик с соединением на работу. Не назначайте замену всего цилиндра из-за одного неподключённого разъёма датчика.
Сохраняйте правильные детали
Трещина бачка, повреждение втулки и дефект корпуса требуют разных решений. При замене уплотнений используют предусмотренные детали, а не герметик или похожую резиновую втулку неизвестной совместимости.
| Где обнаружен след | Что проверить | Чего не делать наугад |
|---|---|---|
| У посадки бачка | Бачок, втулки и поверхность корпуса | Добавлять герметик |
| У трубки | Наконечник, посадку и резьбу | Чрезмерно затягивать соединение |
| У сопряжения с усилителем | Источник утечки и состояние обоих узлов | Считать любое кольцо гидравлической манжетой |
| Следа снаружи нет | Герметичность и удержание давления | Объявлять цилиндр исправным по чистому корпусу |
Как правильно понимать отметки MIN и MAX при проверке бачка?
Уровень проверяют по меткам полупрозрачного бачка. Руководство Granta отдельно описывает два состояния при новых накладках: со снятой крышкой и датчиком уровень на MAX, после установки крышки с датчиком — у нижней кромки заливной горловины. Эти условия нельзя смешивать в одно правило для любого износа колодок. Ежедневная оценка уровня также не заменяет проверку герметичности.
Учитывайте положение крышки и износ
Сопоставьте наблюдение с конкретным условием заводского указания. Не добавляйте жидкость до горловины произвольно и не используйте одинаковое требование к машине с новыми и изношенными накладками.
При подозрительном уровне найдите причину
Если жидкость опустилась ниже MIN, особенно при новых или частично изношенных колодках, сначала исследуйте утечку. При красном предупреждении и ненормальной педали эксплуатацию не продолжают.
Как жидкость и загрязнение влияют на главный цилиндр?
Для редакции руководства Granta 2026 года разрешён класс тормозной жидкости DOT-4. Уплотнения должны работать с предусмотренной жидкостью, а постороннее масло, растворитель и грязь не являются допустимыми добавками. Нельзя выбирать продукт только по цвету либо восстанавливать повреждённые манжеты смазкой. Инструкция по замене тормозной жидкости объясняет обслуживание системы с учётом применимого исполнения.
Сверьте спецификацию жидкости
Проверьте руководство автомобиля и требования установленной детали. Случайная жидкость с похожим обозначением не подтверждает совместимость. Открытую ёмкость и инструмент защищают от загрязнения.
При загрязнении определите объём ремонта
Если внутрь попал посторонний продукт, простая доливка чистой жидкости не доказывает исправность уплотнений. Нужны оценка затронутых компонентов и предусмотренное восстановление системы.
Может ли новая деталь со склада оказаться непригодной?
Новая упаковка не отменяет проверку состояния детали. HELLA указывает, что тормозные компоненты с резиновыми элементами требуют подходящего хранения: защиты от жары, света, озона, пыли и деформации. У главного цилиндра такие элементы есть. Общие сроки для разных групп резины не превращают в универсальный срок годности любого цилиндра Granta. Проверяют условия производителя конкретного изделия.
Осмотрите упаковку и деталь
Оцените сохранность защиты, следы повреждений, коррозии и деформации доступных резиновых элементов. Не устанавливайте сомнительную деталь только потому, что она ещё не работала на автомобиле.
Уточните условия поставки
Проверьте обозначение, комплектность и сведения о хранении. При сомнении в состоянии используйте исправную применимую деталь, не пытаясь размягчить уплотнения произвольным маслом.
Связаны ли неполный возврат педали и нагрев тормозов с главным цилиндром?
Ненормальный возврат педали и остаточное торможение требуют проверки привода и гидравлики, но не указывают однозначно на главный цилиндр. Причина может находиться в педальном узле, усилителе, трубке, шланге, колёсном механизме или механическом приводе ручника. Если после отпускания остаётся зажатое колесо, нужно локализовать причину, прежде чем менять главный цилиндр.
Прекратите движение при зажатом тормозе
Запах, дым, сопротивление движению и ненормальный нагрев требуют остановки и осмотра. Не охлаждайте горячий механизм резкой струёй воды и не пытайтесь освободить его сильным разгоном.
Не меняйте регулировки случайно
Не подпиливайте шток и не изменяйте его длину по совету для другой машины. Геометрию и возврат привода проверяют по установленному исполнению, с последующим контролем полного отпускания тормозов.
Доказывает ли лампа ABS неисправность главного цилиндра?
Обычный главный цилиндр и электронный блок ABS выполняют разные задачи. Предупреждение ABS требует диагностики конкретной системы и не назначает замену цилиндра автоматически. Обратная ситуация тоже возможна: отсутствие предупреждения ABS не исключает гидравлическую утечку или внутреннюю потерю давления. Значение имеют педаль, уровень, герметичность и предусмотренная индикация тормозной системы.
Разделите электронные и гидравлические признаки
Память тормозного блока читают подходящим прибором, а гидропривод осматривают и проверяют отдельно. Отсутствие ошибок в меню двигателя не является заключением об исправности тормозов.
При красном предупреждении действуйте по руководству
Постоянный красный сигнал вне самотестирования нельзя считать только ошибкой датчика ABS. При опасных признаках тормозной системы организуйте безопасную остановку и ремонт, а не пробную поездку после стирания кода.
Что нужно подтвердить перед решением о ремонте или замене цилиндра?
Решение принимают по установленному дефекту, состоянию корпуса и рабочей поверхности, применимости детали и допустимости ремонта её производителем. Похожий корпус, совпавшие отверстия или рекламное обозначение «для Granta» не заменяют проверки конкретного исполнения. Ремонтный комплект неизвестной применимости не восстанавливает изношенную или повреждённую рабочую поверхность. Самовольная обработка цилиндра не является подтверждённым ремонтом.
Подтвердите причину замены
Установите, относится ли дефект к самому цилиндру, бачку, втулкам, соединению или другому узлу. Это исключает замену исправного компонента без устранения настоящей причины.
Используйте предусмотренное решение
Если применимый ремонт не подтверждён или состояние не позволяет его выполнить, выбирают исправную соответствующую деталь. После любых работ результат проверяют по гидравлике, а не по внешнему виду новой запчасти.
Почему после установки цилиндра педаль может остаться ненормальной?
Вскрытая гидравлика требует восстановления, а новый цилиндр не удаляет воздух из системы сам по себе. Возможны также неправильная применимость, продолжающаяся утечка или неустранённый дефект другого узла. Порядок подготовки детали, заполнения и удаления воздуха проверяют по производителю и системе автомобиля. Предварительное удаление воздуха из новой детали выполняют способом, предусмотренным её производителем.
Проверьте выполненные работы
Уточните, какую деталь поставили, что разъединяли, какие уплотнения меняли и оставался ли бачок заполненным. Осмотрите соединения и состояние педали до движения.
Не компенсируйте дефект регулировкой
Ненормальный ход после установки нельзя исправлять произвольным изменением штока или привыканием водителя. Устраните воздух, утечку либо ошибку монтажа по применимой процедуре и повторите контроль.
Что требуется восстановить после вскрытия гидропривода?
В описании снятия главного цилиндра Granta после установки предусмотрена прокачка гидропривода. Она выполняется для установленной системы, с контролем жидкости и герметичности. Наличие ABS влияет на выбор применимой документации, но не позволяет назначать всем автомобилям одну сервисную команду сканера. Разбор прокачки тормозов помогает отделить обычное удаление воздуха от дополнительных процедур, требуемых конкретным исполнением.
Сначала завершите монтаж
Проверьте правильность соединений, уплотнений и сборки тормозных механизмов. Не нажимайте педаль для проверки при незавершённой сборке, открытых линиях или снятых барабанах.
Восстановите и проверьте систему
Выполните требуемое заполнение и удаление воздуха, затем контроль педали и отсутствия утечек. Случайные значения давления, порядок колёс и сервисные режимы другой машины не переносят на Granta.
Какие результаты должны быть подтверждены после ремонта?
Педаль должна работать по предусмотренным условиям без исходного ненормального провала, гидравлика — оставаться герметичной, тормоза — полноценно отпускаться. Дополнительно проверяют уровень, предупреждения и затронутые соединения. Один успешный нажим или отсутствие капли под машиной недостаточны. Если причина исходного дефекта не установлена, замена цилиндра ещё не подтверждает завершённый ремонт.
Сравните результат с исходным симптомом
Проверьте именно те условия, при которых педаль уходила вниз или уровень менялся. Убедитесь, что не осталось воздуха, продолжающейся утечки и остаточного торможения.
Выполните безопасный итоговый контроль
После проверки неподвижного автомобиля выполняют предусмотренный контроль в безопасных условиях. Не оценивайте исправность пробной поездкой в потоке с сомнительной педалью. При повторном отклонении продолжайте диагностику.
| Пункт | Нужный результат | Что недостаточно |
|---|---|---|
| Причина | Установлена и устранена | Только новая деталь |
| Педаль | Нет исходного ненормального провала | Один удачный нажим |
| Герметичность | Потери жидкости нет | Только отсутствие лужи |
| Отпускание | Нет остаточного торможения | Только погасшая лампа |
| Восстановление | Выполнена применимая процедура | Порядок и нормы другой машины |
Использованные технические документы
- АВТОВАЗ. Руководство LADA Granta, редакция 27.05.2026
- Проверка уровня, условия связи снижения уровня с износом, требования при утечке, индикация и разрешённый класс тормозной жидкости.
- «За рулём». Тормозная система Lada Granta, раздел 203-2
- Создание давления главным цилиндром, диагональное разделение контуров, связь с усилителем, устройство бачка и датчика уровня.
- «За рулём». Главный цилиндр и вакуумный усилитель, разделы 209 и 210
- Посадка бачка через уплотнительные втулки, сопряжение с усилителем и необходимость восстановления гидропривода после установки. Полная процедура замены рассматривается отдельно.
- Moss Motors. Технический разбор ненормального провала педали
- Общие признаки внутреннего перепускания, отличия от воздуха и наружной утечки, возможная скрытая потеря жидкости в усилитель. Процедуры, длительности испытаний и зажимы из примеров других автомобилей не перенесены на Granta.
- HELLA. Brake spare parts with rubber components
- Условия хранения деталей с резиновыми элементами, защита от тепла, света, озона и деформации. Общие сроки разных материалов не объявлены универсальным сроком годности цилиндра Granta.
