Порядок 1–3–4–2 помогает понять работу двигателя, но не заменяет схему подключения катушки и нумерацию цилиндров. Здесь объясняем, как связаны контроллер, катушки и свечи, что проверить после снятия проводов и почему код пропуска не доказывает поломку одной детали. Расчёт времени цикла поможет сопоставить обороты с временной шкалой записи.
Системы двигателя

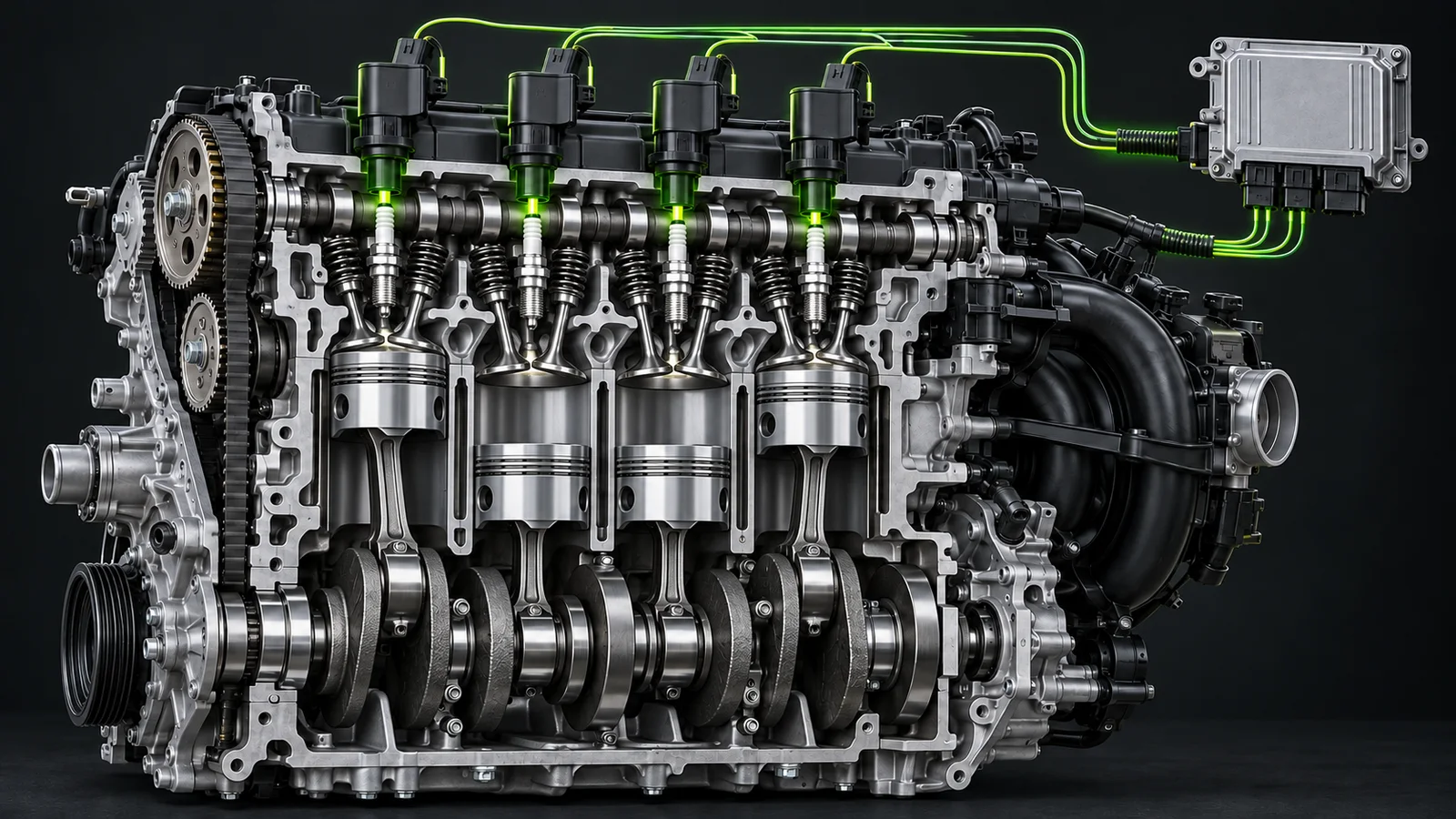

Система зажигания Lada Granta и порядок работы цилиндров
Как устроена система зажигания Granta?
Система создаёт искру в нужном цилиндре в момент, который задаёт электронное управление двигателем. В цепочке участвуют питание, контроллер, катушки, свечи и соединяющая проводка. На исполнении с отдельной катушкой у каждой свечи нет длинного высоковольтного провода от общего блока. Устройство проверяют по установленному двигателю, а не только по названию автомобиля.
Определите конфигурацию
Запишите обозначение двигателя и контроллера, год автомобиля и маркировку установленных катушек. Сначала осмотрите конструкцию при выключенном зажигании. Четыре индивидуальные катушки на двигателе 21126 и блок с высоковольтными выводами требуют разных схем подключения и разных точек измерения.
Разделите участки цепи
Питание катушки, управляющий сигнал и высоковольтный выход решают разные задачи. Наличие напряжения на одном контакте ещё не подтверждает исправное искрообразование. Проверку ведут от схемы конкретной системы к фактическому сигналу, сохраняя сведения о режиме двигателя.
Какой порядок работы цилиндров указан для Granta?
Для двигателей 11183, 21116 и 21126 в руководстве LADA 2190 указан порядок 1–3–4–2. После рабочего хода первого цилиндра в последовательности следует третий, затем четвёртый и второй, после чего цикл повторяется. Это порядок рабочих событий, а не команда расставить провода по соседним выводам катушки слева направо.
Прочитайте последовательность как цикл
У записи нет самостоятельного физического начала на фотографии. В диагностической записи отсчёт можно привязать к выбранному цилиндру, сохраняя тот же круговой порядок. Для сравнения двух записей сначала должны совпасть точка отсчёта и направление чтения времени.
Проверьте применимость двигателя
Приведённая строка относится к названным двигателям из документа. При заменённом моторе, другом контроллере или изменённом жгуте сначала сопоставьте фактическую комплектацию с её документацией. Маркировка подключений важнее похожего расположения деталей на чужом снимке.
| Событие | Цилиндр | Угол от выбранного начала |
|---|---|---|
| Первое | 1 | 0° |
| Следующее | 3 | 180° |
| Следующее | 4 | 360° |
| Следующее | 2 | 540° |
| Повтор первого | 1 | 720° |
Почему порядок работы не совпадает с расположением цилиндров?
Номера обозначают цилиндры, а порядок работы описывает последовательность событий во времени. Поэтому рядом расположенные цилиндры не обязаны последовательно получать рабочую искру. Отдельно существует нумерация выводов катушки и контактов разъёма. Смешение этих обозначений особенно опасно после снятия нескольких проводов одновременно.
Найдите исходную нумерацию
Используйте схему именно установленного двигателя, на которой показаны цилиндры и ориентиры привода. Понятия «левый» и «правый» без направления взгляда неоднозначны. Если принадлежность первого цилиндра не установлена, порядок 1–3–4–2 не устраняет эту неопределённость.
Не переносите номера контактов
Номер цилиндра, диагностический номер пропуска и номер контакта разъёма не являются одной системой обозначений. Подпишите соединения по назначению до разборки. Сохраните общий снимок расположения и отдельные читаемые снимки маркировки, чтобы восстановление не зависело от памяти.
Чем различаются катушки и высоковольтные соединения?
В заводском описании M74 для двигателя 21126 показаны четыре индивидуальные катушки. Катушка соединена со своей свечой непосредственно. Встречаются и исполнения с общей катушкой и высоковольтными проводами, которые нельзя проверять по распиновке индивидуальной. Каталог изготовителя СОАТЭ различает эти изделия, но список моделей в каталоге не заменяет подбор по исполнению.
Сопоставьте деталь с системой
Проверьте номер катушки, разъём и наличие отдельных высоковольтных выводов. Похожий корпус не подтверждает одинаковую электрическую схему. Данные о напряжениях, сопротивлениях и контактах берут из документации применимой детали, а не из универсальной таблицы для всех Granta.
Учитывайте способ образования искры
В системе с парными высоковольтными выходами возможен дополнительный разряд в цилиндре, который находится на другом такте. Поэтому количество разрядов нельзя автоматически приравнивать к количеству рабочих ходов. Для анализа сигнала сначала устанавливают тип системы и способ подключения измерительного датчика.
Как восстановить подключение после снятия проводов?
Правильный ориентир — маркировка выводов и схема конкретного двигателя. Порядок 1–3–4–2 сам по себе не задаёт геометрию четырёх гнёзд на корпусе катушки. Если ранее снятые провода не были подписаны, сначала восстанавливают соответствие каждого конца, затем проверяют посадку и трассировку. Пробные перестановки на работающем двигателе для этого не нужны.
Составьте карту соединений
При выключенном зажигании сопоставьте вывод катушки с обозначенным цилиндром по применимой схеме. Учитывайте ранее заменённые детали и читаемость номеров. Если маркировка стёрта, сначала подтвердите исполнение детали, а не выбирайте ближайший по длине провод.
Проверьте механическую укладку
Наконечник должен быть установлен штатно, провод не должен касаться горячих и движущихся деталей или натягиваться через острые кромки. Неполная посадка и повреждённая изоляция могут сохраниться даже после восстановления правильной последовательности. Контроль подключения и состояния выполняют раздельно.
Что задаёт момент искрообразования?
В электронной системе моментом управляет контроллер по сведениям о положении и частоте вращения коленчатого вала, нагрузке и другим параметрам. Описание M74 также предусматривает коррекцию при обнаружении детонации. Порядок цилиндров остаётся последовательностью, а угол опережения меняется с режимом. По одной строке порядка работы выставить зажигание нельзя.
Различайте фазу и угол
Положение поршня, фаза газораспределения и команда катушке связаны, но не взаимозаменяемы. После работ с приводом ГРМ проверяют механическую установку по процедуре двигателя. Перестановка высоковольтных соединений не исправляет неправильно установленный привод.
Записывайте режим измерения
Если сравниваете угол или осциллограмму, фиксируйте обороты, температуру, нагрузку и диагностические условия. Два отличающихся значения без этих данных не доказывают неисправность. Не назначайте единый «правильный угол» для запуска, холостого хода и движения под нагрузкой.
| Параметр | Что описывает | Чего не определяет |
|---|---|---|
| Порядок 1–3–4–2 | Последовательность рабочих событий | Расположение гнёзд катушки |
| Номер цилиндра | Физический цилиндр по схеме | Номер контакта разъёма |
| Угол опережения | Момент искрообразования относительно положения коленвала | Постоянную величину для всех режимов |
Почему код пропуска не доказывает неисправность катушки?
Пропуск рабочего события может быть связан с искрой, подачей топлива, механическим состоянием цилиндра или их сочетанием. Код помогает локализовать проявление, но не является результатом проверки катушки на стенде. Отсутствие заметных трещин тоже не доказывает исправность высоковольтной части под нагрузкой.
Сохраните исходные сведения
До удаления кодов запишите их, условия появления и сопутствующие признаки. Уточните, началась ли неровная работа после замены свечей, снятия разъёмов или других работ. Проверяемая связь с последней операцией полезнее замены нескольких исправных деталей подряд.
Проверяйте гипотезу измерением
Используйте подходящие диагностические средства и процедуру для установленной системы. Результаты проверки свечей и катушки сопоставляют с питанием, управлением и состоянием цилиндра. Подробные операции со свечами вынесены в отдельный материал, чтобы здесь не смешивать обзор системы с инструкцией по замене.
Как связаны обороты, 180 градусов и полный рабочий цикл?
Четырёхтактный цикл одного цилиндра занимает два оборота коленвала, то есть 720°. В идеальной модели четырёхцилиндрового двигателя с равномерным чередованием рабочие ходы следуют через 180°. При постоянных n об/мин полный цикл длится 120000/n миллисекунд, а интервал рабочих ходов — 30000/n миллисекунд. Это кинематика, не длительность горения и не угол опережения.
Выберите правильный интервал
Для сравнения последовательных циклов одного цилиндра используйте 720°, а для чередования рабочих ходов четырёх цилиндров — 180°. Числа на временной оси должны соответствовать оборотам именно рассматриваемого участка записи. При разгоне или неровном вращении постоянный интервал становится приближением.
Уточните смысл окна записи
Длительность окна можно выразить в циклах одного цилиндра: n × T / 120000, где T задано в миллисекундах. Дробный результат означает долю временного цикла. Он не считает реальные искровые импульсы, не учитывает фазу начала записи и не подтверждает наличие воспламенения.
Как пользоваться расчётом времени цикла?
Введите известные обороты и длительность интересующего окна записи. Например, при учебных 1500 об/мин интервал рабочих ходов равен 20 мс, полный цикл — 80 мс. Окно 160 мс соответствует двум циклам одного цилиндра. Эти числа иллюстрируют формулы и не являются нормой режима Granta.
Подтвердите исходные условия
Укажите источник оборотов и длительности окна. Отметьте подтверждения только если рассматривается четырёхтактная четырёхцилиндровая модель и обороты можно считать постоянными. Неподтверждённый пример сохраняется с соответствующим статусом. Пустой ввод не превращается в нулевые обороты.
Читайте результат с ограничениями
Расчёт даёт временную шкалу для понимания записи. Он не выбирает щуп, точку подключения, диапазон напряжения или параметры катушки. После изменения исходных данных выполните расчёт заново. Для анализа переменной частоты используйте фактическую запись, а не среднее число вместо каждого участка.
| Величина | Расчёт | Результат |
|---|---|---|
| Оборот коленвала | 60000 / 1500 | 40 мс |
| Интервал рабочих ходов | 30000 / 1500 | 20 мс |
| Цикл одного цилиндра | 120000 / 1500 | 80 мс |
| Окно 160 мс | 1500 × 160 / 120000 | 2 цикла |
Что проверить, если двигатель стал работать неровно после сборки?
В первую очередь сопоставьте проявление с выполненными действиями: какие разъёмы, катушки и провода снимали, менялись ли свечи и затрагивался ли привод ГРМ. Правильный порядок соединений проверяют по схеме, посадку — осмотром при выключенном зажигании. Неровная работа не является основанием менять местами случайные выводы.
Вернитесь к карте соединений
Сверьте подписи до разборки с текущим подключением, фиксацию разъёмов и положение наконечников. Исключите защемлённый провод и забытый разъём в зоне работ. Если данные до разборки отсутствуют, восстановите их по маркировке и применимой схеме.
Проверьте результат после устранения причины
После подтверждённого исправления выполните предусмотренный контроль и сопоставьте работу двигателя с исходными условиями. Возвращающийся код или сохранение симптома требует продолжения диагностики. Сам факт запуска не подтверждает правильность всех соединений или отсутствие пропусков под нагрузкой.
Какие проверки нельзя заменять экспериментом с искрой?
Высоковольтную часть не проверяют снятием наконечника рукой на работающем двигателе. В заводской процедуре для индивидуальной катушки 21126 снятие начинается с выключения зажигания. Свободный разряд на случайный зазор и замыкание управляющего контакта не заменяют проверку по карте системы и могут повредить оборудование.
Используйте предусмотренное оборудование
Для проверки импульсов применяют рассчитанные на такую задачу датчики, пробники и способы подключения. Обычный измерительный вход не становится высоковольтным от выбора большого масштаба на экране. Подключение должно соответствовать руководству прибора и конструкции системы.
Не назначайте общие нормы наугад
Сопротивление обмоток, момент крепления, свечной зазор и распиновку проверяют для конкретного изделия. Число из описания другой катушки не подтверждает неисправность установленной. Замена по неподтверждённому измерению может оставить исходный дефект питания, проводки или цилиндра.
Как принять результат работ с системой зажигания?
Результат подтверждают правильной комплектацией, восстановленными соединениями и контрольной проверкой в тех условиях, где проявлялась проблема. В записи должны различаться исходный симптом, выполненное действие и фактический результат. Вычисленный интервал цикла полезен для понимания времени, но не служит актом исправности системы.
Проверьте сборку
Сопоставьте применимость установленных деталей, посадку катушек и наконечников, фиксацию разъёмов и укладку проводки. Убедитесь, что после работ не остались натянутые участки, открытые соединения и инструмент в зоне двигателя. Сохраните сведения о заменённых деталях.
Сопоставьте контроль с жалобой
Проверьте запуск и работу в предусмотренных диагностикой условиях, затем оцените повторение кодов и симптомов. Если причина не установлена, так и зафиксируйте результат, не называя исчезновение лампы завершённым ремонтом. Следующий шаг должен опираться на оставшийся проверяемый признак.
Использованные технические документы
- АВТОВАЗ. Система управления двигателем LADA GRANTA с контроллером M74, Евро-4
- ТИ 3100.25100.12052, раздел «Система зажигания», печатные страницы 29–30. Конструкция индивидуальных катушек двигателя 21126 и управление.
- Авторесурс. LADA Granta / ВАЗ 2190 с 2011 года
- Оригинальный демонстрационный фрагмент руководства, печатная страница 33. Двигатели 11183, 21116, 21126, порядок работы цилиндров.
- Pico Technology. Compression testing
- Учебный материал изготовителя диагностического оборудования, раздел Rotation Rulers and Partitions. Четырёхтактный цикл 720° и временная интерпретация.
- СОАТЭ. Катушки зажигания
- Каталог изготовителя. Различение изделий 2112.3705020 и 2111.3705010-03. Каталожная применяемость не заменяет подбор по исполнению.
