Тормозную систему Granta проверяют по установленному исполнению и точной жалобе. В описанной конструкции рабочий привод гидравлический с двумя диагональными контурами, стояночный — механический тросовый. Главный цилиндр создаёт давление, вакуумный усилитель уменьшает усилие педали, а ABS и ESC имеют свои функции управления. Сначала оценивают безопасность, сигнализаторы, герметичность и действие тормозов. Снижение уровня связывают с износом только при подтверждённой герметичности. Утечка, постоянный красный сигнал, заклинивание и ненормальная педаль требуют устранения причины. После ремонта подтверждают сборку, герметичность, торможение и полное отпускание.
Ходовая часть и управление

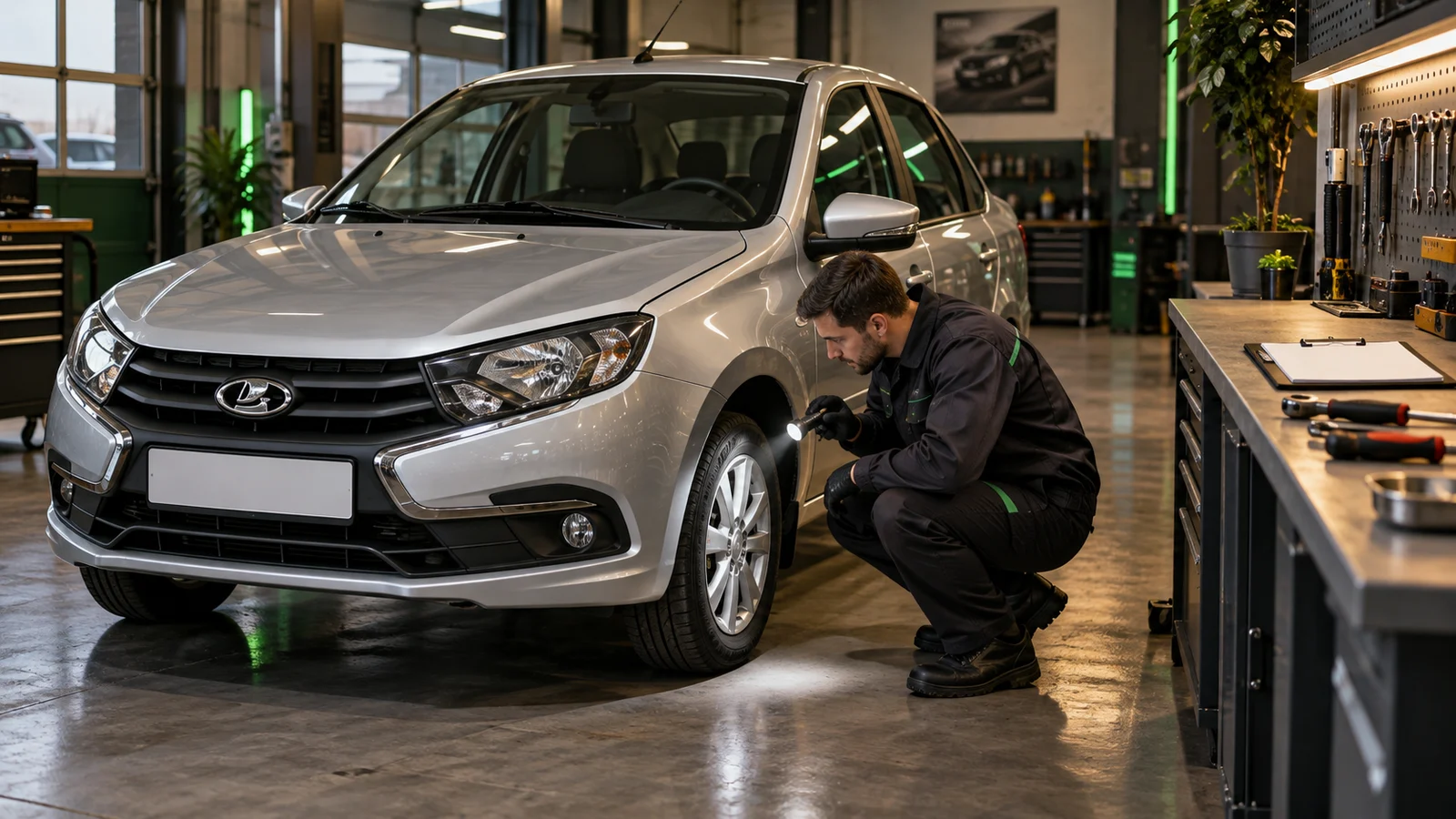

Тормозная система на Lada Granta
Почему перед проверкой тормозов нужно уточнить исполнение Granta?
На Granta встречаются разные исполнения тормозной системы и электронного оборудования. Описанная стандартная конструкция имеет передние дисковые и задние барабанные механизмы. Sport с задними дисками и переоборудованные автомобили требуют своей документации. Наличие ABS, ESC, тип установленных деталей и предыдущие переделки учитывают до выбора схемы, запчастей и порядка ремонта.
Идентифицируйте автомобиль
Сверьте VIN, исполнение и фактический состав тормозов. Уточните, какие части меняли и сохранилась ли штатная конструкция. Год регистрации, внешний вид кузова и надпись на коробке запчасти не заменяют проверку применимости.
Выберите документацию
Используйте руководство и ремонтный порядок для установленной системы. Передайте специалисту сведения о переделках и недавних работах. Общий разбор помогает выбрать направление проверки, но не задаёт универсальные размеры, моменты затяжки и схемы для всех версий.
Чем рабочая тормозная система отличается от стояночной?
Рабочий тормоз в описанной конструкции имеет гидравлический привод и действует при нажатии педали. Стояночный тормоз стандартного барабанного исполнения имеет механический тросовый привод к задним механизмам. Эти приводы используют часть общих деталей, но управляются по-разному. Исправный ручник не подтверждает герметичность гидропривода, а нормальная педаль не доказывает удержание стояночным тормозом.
Разделите жалобу
Уточните, что изменилось: торможение педалью, удержание на стоянке или отпускание после использования ручника. Отметьте сторону и связь с ремонтом. Не заменяйте проверку одного привода результатом другого.
Проверьте связанные части
Оцените колодки и барабаны, гидравлические цилиндры и механический привод в рамках их функций. Если один дефект влияет на оба вида торможения, это подтверждают осмотром. Наличие второго привода не является основанием продолжать эксплуатацию с неисправным рабочим тормозом.
Как устроены два тормозных контура и можно ли ехать при отказе одного?
В описанной гидравлической системе контуры разделены диагонально: правый передний механизм связан с левым задним, левый передний — с правым задним. Два контура нужны для сохранения части тормозного действия при отказе одного. Это не означает сохранения нормальной эффективности и не разрешает ездить с известной разгерметизацией.
Не путайте оси и контуры
Передние и задние тормоза не образуют здесь два отдельных контура по осям. Учитывайте схему установленного исполнения при ремонте и проверке. По тому, что нагрелось одно колесо, нельзя без исследования назначить отказ всему диагональному контуру.
Прекратите эксплуатацию при отказе
При утечке или ухудшении действия безопасно остановите автомобиль и организуйте ремонт. Не перекрывайте шланг, не отключайте ветвь и не проверяйте машину на дороге с намеренно выведенным из работы контуром. Восстановление должно вернуть исправность всей системы.
| Часть | Назначение |
|---|---|
| Правый передний и левый задний механизмы | Один диагональный гидравлический контур |
| Левый передний и правый задний механизмы | Второй диагональный гидравлический контур |
| Механический ручник | Тросовый привод задних барабанных механизмов |
| Отказ одного контура | Частичное действие не разрешает эксплуатацию с отказом |
За что отвечают главный цилиндр и вакуумный усилитель?
При нажатии педали главный тормозной цилиндр создаёт давление в гидроприводе. Вакуумный усилитель описанной конструкции уменьшает необходимое усилие водителя, используя разрежение двигателя. Это разные функции. Тяжёлая педаль, увеличенный ход и утечка требуют разных направлений проверки, поэтому нельзя назначить замену одной детали только по общему слову «плохие тормоза».
Опишите изменение педали
Разделяйте усилие нажатия, длину хода, устойчивость положения и фактическое торможение. Уточните, работал ли двигатель и когда возник симптом. Субъективная оценка педали без этих условий может смешать неисправность усиления и проблему гидропривода.
Проверьте соответствующую функцию
Сопоставьте жалобу с герметичностью, работой усиления и механизмами колёс. Связанные детали проверяют по применимому порядку. Замена главного цилиндра не является универсальным исправлением тяжёлой педали, а усилитель не устраняет утечку жидкости.
Почему передние и задние механизмы проверяют по-разному?
В стандартном переднем тормозе работают диск, колодки и плавающая скоба. В заднем барабанном механизме колодки действуют на внутреннюю поверхность барабана через колесный цилиндр, а механический ручник использует рычаги и распорную планку. Разные конструкция и доступ определяют способ осмотра. Видимая наружная передняя накладка не показывает состояние всего комплекта автомобиля.
Осмотрите каждую конструкцию
Проверьте обе стороны оси и обе рабочие поверхности там, где это предусмотрено. Заднее смотровое окно даёт ограниченный обзор. Для полного осмотра повреждений и цилиндра может понадобиться снятие барабана по отдельному порядку.
Соблюдайте условия доступа
Работайте с остывшим узлом и надёжно закреплённым автомобилем. Не нажимайте педаль при снятом барабане и не приводите разобранный механизм в действие вне допустимой процедуры. Для дисковых задних тормозов применяют требования своей конструкции.
Как распределяется тормозное усилие и одинаков ли регулятор у всех версий?
В описании механизма без ABS заднее давление ограничивает механический регулятор с приводом, учитывающим нагрузку задней оси. В исполнениях с ABS распределение тормозных сил связано с функцией EBD. Нельзя считать, что любой вариант Granta имеет один и тот же регулятор, привод и способ настройки.
Подтвердите оборудование
Сверьте установленную систему и схему с документацией. Разделяйте механический регулятор, гидравлический блок и электронные функции. Их название или расположение не позволяет переносить регулировку с другой комплектации.
Не изменяйте распределение произвольно
При жалобе на торможение проверяют механизм, давление и управление по своему порядку. Не отключайте регулятор и не меняйте его привод ради «усиления задних тормозов». Такая переделка может изменить поведение при торможении, а неисправность требует подтверждённого устранения.
Что делают ABS и ESC и подтверждает ли их наличие исправность тормозов?
ABS регулирует торможение, препятствуя блокировке колёс, а оснащённые ESC версии имеют дополнительные функции устойчивости. Состав функций зависит от исполнения. Электроника не заменяет исправные колодки, диски, цилиндры и гидравлические соединения. Отсутствие лампы ABS не доказывает достаточный остаток накладки или отсутствие утечки.
Проверьте фактический состав
Уточните наличие ABS, EBD и ESC по автомобилю и руководству. Не приписывайте обычной версии все функции другого исполнения. При неисправности сохраняйте записи и данные до стирания ошибок.
Оценивайте систему целиком
Проверьте механическую и гидравлическую части наряду с диагностикой электроники. Код неисправности помогает выбрать проверки, но не подтверждает необходимость замены блока или датчика без исследования. Сброс ошибки не восстанавливает повреждённую накладку и герметичность.
Как различать красный сигнализатор тормозов и жёлтый сигнал ABS?
Сверяйте режимы с руководством своей комбинации приборов. В редакции Granta 2026 красный «Отказ тормоза» мигает при включённом ручнике, а постоянное свечение указывает на низкий уровень жидкости или, совместно с ABS в соответствующем исполнении, отказ EBD. Эксплуатация с постоянно горящим красным сигнализатором вне самотестирования запрещена. Жёлтый ABS требует диагностики своей системы.
Запишите точную индикацию
Отметьте цвет, символ, постоянный или мигающий режим, момент появления и положение ручника. Разделяйте самотестирование при включении зажигания и предупреждение во время работы. Не определяйте значение лампы только по похожей фотографии другой панели.
Выберите нужное действие
При постоянно горящем красном сигнализаторе вне самотестирования доставьте автомобиль на диагностику эвакуатором согласно руководству. Если горит лампа ABS, проверяют записи и оборудование. Описание сохранения базового торможения при отдельном отказе ABS не разрешает движение при утечке, красном предупреждении или ненормальной педали.
| Наблюдение по редакции 2026 | Что учитывать |
|---|---|
| Мигающий красный «Отказ тормоза» | Указание на включённый стояночный тормоз |
| Постоянный красный сигнал | Низкий уровень, либо EBD совместно с ABS в соответствующей версии |
| Жёлтый ABS после самотестирования | Неисправность ABS, требуется диагностика |
| Красный сигнал и ненормальные тормоза | Эксплуатация запрещена, безопасная доставка на ремонт |
С чего начать первичную проверку жалобы на тормоза?
Сначала определяют, допускается ли безопасный осмотр и эксплуатация, затем фиксируют жалобу и историю появления. Нужно различать усилие и ход педали, шум, вибрацию, увод, нагрев и удержание ручником. Это признаки для выбора проверок, а не готовый диагноз одной детали. При опасных симптомах дорожную проверку не используют как первый способ поиска.
Соберите наблюдения
Запишите предупреждения, изменение уровня, сторону симптома, состояние двигателя и связь с недавним ремонтом. Уточните, проявляется ли жалоба при торможении, после отпускания или только на стоянке. Передайте факты без заранее выбранного виновного узла.
Определите следующий этап
Осмотрите доступные части и проверьте систему по соответствующему порядку. При утечке, сильном уводе, заклинивании или ненормальной педали сначала устраняют причину. Сравнительный дорожный заезд возможен только после подтверждения, что он безопасен и предусмотрен диагностикой.
Всегда ли снижение уровня жидкости означает течь?
Нет, но связь с износом колодок допустима только при подтверждённой герметичности. Заводское руководство указывает, что в исправном гидроприводе уровень может снижаться по мере износа накладок. Уровень ниже MIN при новых или частично изношенных накладках рассматривается как признак потери герметичности. Доливка без проверки не устанавливает причину.
Сопоставьте состояние
Проверьте уровень по условиям своего руководства, остаток накладок и герметичность. Не сравнивайте без учёта порядка измерения уровни при снятой и установленной крышке с датчиком. Низкий уровень не является самостоятельным точным измерителем всех колодок.
Проверьте источник изменения
Если уходит тормозная жидкость, определите место потери и состояние системы. При утечке восстановите герметичность до доливки и дальнейшей эксплуатации. Не объясняйте быстрый спад или постоянное красное предупреждение только естественным износом.
Какую жидкость использовать и когда требуется её замена?
В руководстве Granta редакции 2026 указаны тормозные жидкости класса DOT-4. Применимость продукта и срок обслуживания подтверждают по автомобилю и документации. Цвет жидкости и отсутствие видимой течи не определяют её свойства. Более высокий номер DOT не означает автоматическую совместимость, а грязная тара и посторонние жидкости недопустимы.
Уточните регламент
Сверьте требования к продукту и обслуживанию своего исполнения. История замен и состояние системы важны для планирования работ. Не назначайте универсальный срок из старого ремонтного издания любой современной Granta.
Выберите правильную работу
Полная замена тормозной жидкости отличается от доливки и должна выполняться по применимому порядку. Используйте подходящий свежий продукт и чистые принадлежности. Не возвращайте в бачок собранную отработанную жидкость. В тормозной гидропривод нельзя добавлять воду, моторное масло и другие посторонние жидкости.
Что проверять при мягкой, длинной или проваливающейся педали?
Увеличенный ход и изменение жёсткости педали требуют оценки герметичности, состояния гидропривода и механизмов. Воздух, утечка и другие нарушения могут давать похожие жалобы, поэтому симптом не подтверждает конкретный дефект без проверки. Улучшение после нескольких нажатий не доказывает, что система исправна и можно продолжать движение.
Зафиксируйте условия
Уточните, появился ли симптом после открытия гидропривода, замены деталей или во время эксплуатации. Проверьте индикацию и уровень безопасным способом. Не продолжайте поездку ради воспроизведения провала педали.
Используйте отдельный разбор
Диагностика мягкой или проваливающейся педали помогает различить причины и нужные проверки. Не назначайте прокачку как универсальное исправление утечки или неисправного цилиндра. Сначала устраняют подтверждённый дефект, затем восстанавливают и проверяют систему.
| Наблюдение | Что разграничить |
|---|---|
| Мягкая или длинная педаль | Гидропривод, герметичность и механизмы |
| Тяжёлая педаль | Условия работы двигателя и функция усиления |
| Увод или сильный нагрев | Действие и отпускание, сопряжённые детали |
| Шум или пульсация | Повреждение, геометрия и работа электронной регулировки |
Почему педаль стала тяжёлой и чем это отличается от увеличенного хода?
Тяжёлая педаль означает изменение необходимого усилия, а увеличенный ход — другое наблюдение. При остановленном двигателе поведение вакуумного усиления отличается от нормальной работы двигателя. Но новая тяжёлая педаль во время эксплуатации требует проверки усилителя и связанных частей. По одному ощущению нельзя подтвердить разрыв мембраны или назначить замену главного цилиндра.
Уточните работу двигателя
Запишите, когда ощущается тяжесть и изменилось ли фактическое торможение. Сравнивать результаты следует по предусмотренным условиям, а не произвольным сериям нажатий. Ненормальное действие тормозов исключает испытательную поездку до проверки.
Проверьте функцию усиления
Используйте разбор вакуумного усилителя тормозов и соответствующий порядок проверки привода. Одновременно учитывайте состояние гидравлики и колёсных механизмов. Не меняйте шланги, клапан или усилитель наугад и не пытайтесь компенсировать дефект повышенной нагрузкой на педаль.
Что означает увод при торможении или сильный нагрев одного колеса?
Увод и нагрев могут быть связаны с разницей действия или отпускания механизмов, но по одному признаку нельзя назначить виновным суппорт. Учитывают колодки, сопряжённые поверхности, привод, гидравлику и связанные части автомобиля. Резкое изменение управления, запах, дым или ненормальное торможение требуют прекращения движения.
Разделите наблюдения
Уточните сторону, момент появления, связь с нажатием и отпусканием педали, положением ручника и последним ремонтом. Не касайтесь горячих деталей и не охлаждайте их водой. Температура обода, диска и ступицы не должна считаться одинаковой.
Проверьте причину
Диагностика нагрева колеса учитывает отпускание тормоза и другие источники. После устранения причины оцените последствия перегрева. Замена одной накладки или вращение регулировочной гайки не подтверждают исправность системы целиком.
Как различать шум, биение и нормальное срабатывание ABS?
Работа исправной ABS может сопровождаться характерной пульсацией педали и шумом исполнительных механизмов в соответствующих условиях. Это не означает, что любой скрежет или вибрация нормальны. Постоянное биение, металлический шум, повреждение деталей и изменение торможения требуют проверки. По звуку нельзя подтвердить ресурс накладки или точную геометрию диска.
Уточните характер жалобы
Запишите условия, скорость, покрытие, предупреждения и связь с последним ремонтом. Не провоцируйте срабатывание на дороге ради проверки сомнительно исправных тормозов. Отличайте работу электронной регулировки от симптома, который сохраняется при обычном торможении.
Проверьте нужные части
Оцените фрикционные детали, поверхности, монтаж и записи электронных систем по соответствующей процедуре. Вибрация не доказывает автоматически, что диск деформирован. Недопустимый дефект не должен ожидать исчезновения после приработки или стирания ошибки.
Почему отсутствие ламп не заменяет проверку износа и повреждений?
Сигнализаторы не являются полной автоматической оценкой всех колодок, дисков, барабанов, шлангов и креплений. Отсутствие предупреждения не подтверждает достаточную толщину каждой накладки и исправность механизма. Износ, коррозию, трещины и загрязнение проверяют осмотром и измерениями по применимым требованиям.
Осмотрите весь комплект
Проверьте обе стороны оси, доступные рабочие поверхности, состояние привода и соединений. Не оценивайте четыре колодки по одной видимой наружной. Сопоставьте результаты с нормами именно установленного механизма.
Устраните обнаруженные дефекты
Достаточная толщина не оправдывает отслоение, загрязнение или трещину. Не назначайте универсальный предел для дисков и накладок разных исполнений. При работе с повреждёнными частями оцените сопряжённые детали и источник дефекта.
Почему стояночный тормоз может не держать при нормальной педали?
Гидравлическое торможение и механический стояночный привод проверяются отдельно. Слабое удержание может быть связано с колодками, барабанами, тросами, рычагами или регулировкой. Нормальное действие педали не проверяет всю тросовую часть. Сильная подтяжка ручника без осмотра способна оставить неправильное отпускание тормозов.
Проверьте удержание и отпускание
Уточните, затронута одна сторона или обе и когда возник симптом. Не проверяйте неизвестно исправный ручник опасным уклоном. Для поиска используйте разбор случая, когда ручник не держит, сохраняя сведения о недавнем ремонте.
Регулируйте исправный механизм
Сначала оцените детали и свободное движение привода, затем применяйте соответствующий порядок регулировки. Число щелчков без проверки действия и отпускания не доказывает исправность. Для другого типа задних тормозов используйте его конструкцию и требования.
Зачем тормозной системе выключатель педали и достаточно ли проверки стоп-сигналов?
Выключатель педали участвует в работе сигналов торможения и, в соответствующем исполнении, передаче состояния педали системе управления двигателем. В описанном варианте M74 используются разные контактные группы. Поэтому исправные стоп-сигналы не подтверждают автоматически правильность всех сигналов выключателя и его установки.
Проверьте сигналы по назначению
Оцените стоп-сигналы и данные диагностики, если есть соответствующая жалоба. Уточните установленный выключатель и схему. Не переносите распиновку, зазор и способ настройки резьбового исполнения на любую новую деталь.
Подтвердите причину
При несогласованном сигнале проверьте установку, разъём, проводку и применимость по нужному порядку. Не объявляйте электрическую ошибку доказательством утечки или механического износа колодок. После исправления проверяют обе функции в рамках установленного исполнения.
Когда нужна прокачка и почему она не заменяет ремонт?
Удаление воздуха требуется при его попадании в гидропривод и в рамках предусмотренных работ после открытия системы. Утечку, неисправность цилиндра или неправильную сборку прокачка сама по себе не устраняет. Замена фрикционной детали не всегда требует открытия гидравлических соединений. Порядок выбирают по оборудованию и выполненной работе.
Уточните выполненные операции
Запишите, разъединяли ли трубки и шланги, меняли цилиндр или блок, опускался ли уровень ниже допустимого. Не используйте один универсальный порядок для всех ABS, ESC и вариантов без электроники. Сначала восстановите герметичность и исправность.
Восстановите и проверьте систему
Прокачка тормозов проводится по применимой процедуре, с подходящей жидкостью и без опустошения бачка. Все механизмы должны быть собраны до действий педалью. Завершение выхода видимых пузырьков не заменяет проверку педали, герметичности и фактического тормозного действия.
Что должно быть проверено перед возвращением автомобиля после ремонта тормозов?
Работа завершена после подтверждения совместимости деталей, правильной сборки, герметичности, нормального действия и отпускания тормозов. Контроль включает стояночный привод и относящиеся к работе электронные сигналы. Отсутствие шума на месте или погасшая лампа не являются достаточной приёмкой. Приработку выполняют только после подтверждения исправности.
Завершите проверки на месте
Оцените крепления и соединения, уровни по руководству, педаль, стоп-сигналы и предупреждения. Если гидропривод открывали, завершите его восстановление. Не скрывайте оставшиеся симптомы сбросом ошибок или объяснением новыми накладками.
Проверьте действие безопасно
После подтверждения исправности выполните контролируемую проверку по соответствующему порядку, затем соблюдайте инструкцию деталей по приработке. При уводе, заклинивании, утечке или ненормальной педали вернитесь к причине. Запишите установленные детали, выполненные работы и результаты приёмки.
| Проверка | Необходимый результат |
|---|---|
| Детали и сборка | Применимость и предусмотренные крепления |
| Гидропривод | Герметичность, нужный уровень и нормальная педаль |
| Управление и сигналы | Стоп-сигналы и отсутствие неисправных предупреждений |
| Действие и отпускание | Исправные рабочий и стояночный тормоза |
Использованные технические документы
- АВТОВАЗ, LADA Granta — руководство по эксплуатации, редакция 27.05.2026
- Устройство и использование тормозов, сигнализаторы конкретной панели, функции ABS и ESC, контроль уровня, герметичность и класс DOT-4. Требования применяют к соответствующему исполнению.
- «За рулём», ремонт Lada Granta — тормозная система
- Разделы 203-2, 41, 37 и 210: диагональные контуры, стандартные механизмы, механический ручник, осмотр, усиление и восстановление гидропривода по описанному порядку.
- АВТОВАЗ — технические инструкции ABS 9.0/ESC и M74 Евро-4
- ТИ 3100.25100.12054 и 3100.25100.12052: установленное оборудование, электрические функции и диагностика, контактные группы выключателя педали в описанном исполнении. Чужие нормы не переносятся на другие версии.
- HELLA Tech World — проверка тормозов
- Совместная оценка фрикционных деталей, приводов, соединений и действия тормозной системы. Видимое состояние одного элемента не заменяет проверку связанных частей.
- Brembo и ZF Aftermarket — установка фрикционных деталей и вибрации
- Обращение с деталями и связанными частями, проверка после работ, различные причины шумов и пульсации. Общие примеры дополняют диагностику и не заменяют применимый заводской порядок Granta.
