При ремонте сцепления Lada Vesta состояние маховика проверяют до обратной сборки. Повреждение рабочей поверхности и зубчатого венца требует разных решений. До снятия и установки важно определить двигатель и подходящую деталь, а не переносить требования другого маховика.
Здесь — осмотр снятого узла двигателя 21129, подготовка посадки и порядок описанной установки. Таблицы помогают зафиксировать повреждения. Отдельно указано, какие измерения и разрешение обработки нужно подтвердить до ремонта поверхности, чтобы не назначать проточку без данных детали.
Трансмиссия

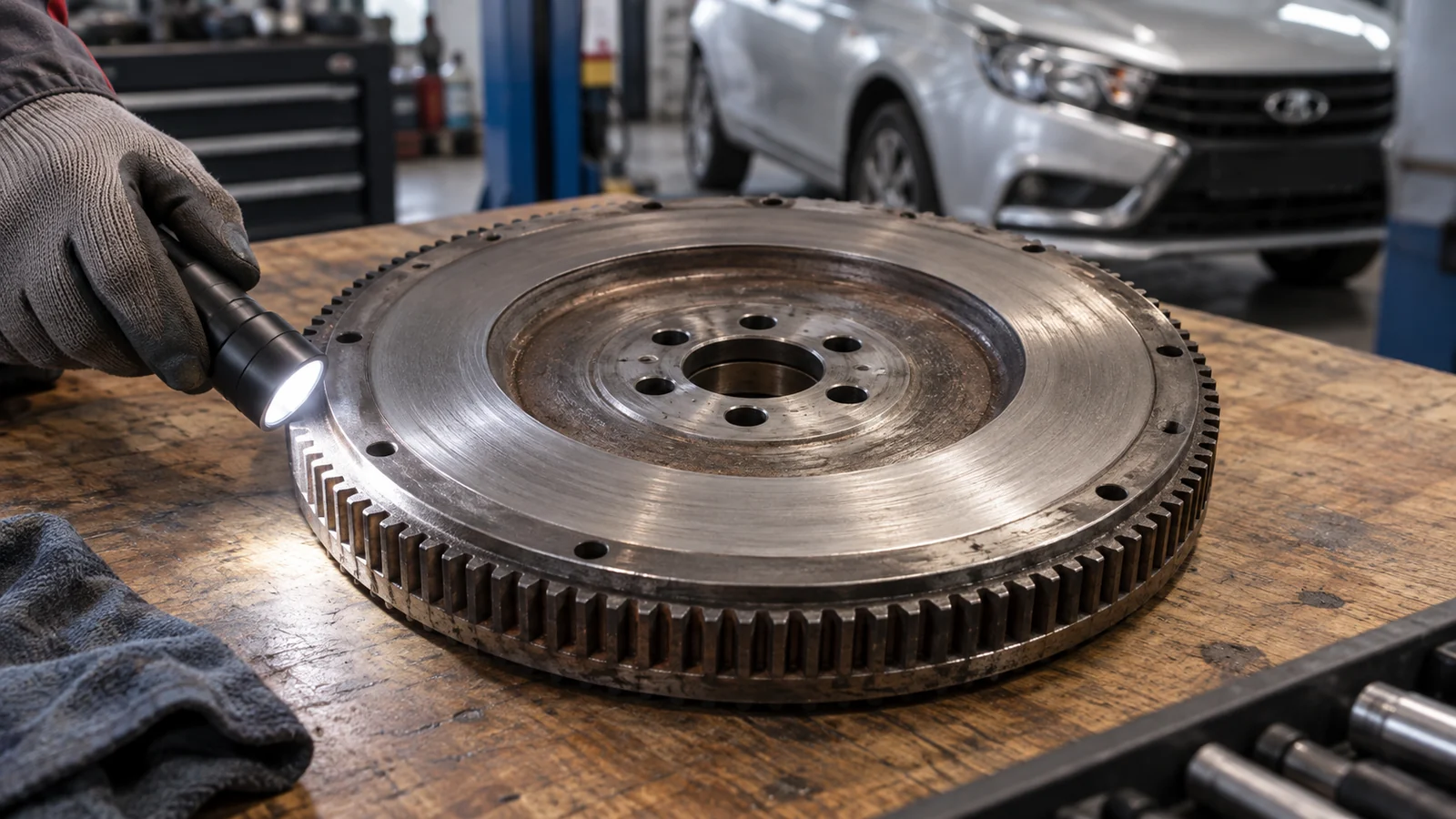

Маховик Lada Vesta
Для какой Весты приведён порядок и что проверить по применимости?
Механический порядок ниже взят из оригинального ремонтного руководства «Третий Рим / Азбука» для Lada Vesta с двигателем ВАЗ-21129, выпускаемой с 2015 года. Это авторское руководство издательства, а не заводская технологическая карта на все исполнения. Описаны показанный там маховик, шесть крепёжных болтов с общей опорной шайбой и конкретная последовательность установки.
Перед работой установите фактический двигатель, коробку, исполнение сцепления и маркировку детали. Название Vesta, кузов Cross или совпадение части отверстий не подтверждают совместимость. На другой двигатель, вариатор, изменённый комплект или Весту NG указанные крепления и момент автоматически не переносят. Если исполнение отличается от показанного, нужна применимая документация именно этого узла, а не выбор ближайшего значения из таблицы.
Когда нужен осмотр маховика и можно ли поставить диагноз по рывкам?
Рабочая поверхность маховика контактирует с ведомым диском сцепления, а зубчатый венец участвует в пуске двигателя стартером. Эти зоны выполняют разные задачи, поэтому их осматривают отдельно. Проверка уместна при открытом доступе во время ремонта сцепления и при обоснованном подозрении на повреждение соответствующей поверхности или зубьев.
Рывки, запах, шум при пуске или пробуксовка не являются готовым диагнозом маховика. До решения о разборке учитывают работу сцепления и его привода, стартер, питание и крепления силового агрегата. Одновременная замена нескольких деталей без результатов проверки не подтверждает исходную причину. Если доступ уже открыт, зафиксируйте обнаруженные повреждения до сборки, чтобы новый комплект сцепления не закрывал неоценённую рабочую поверхность.
Какие части осматривают раздельно?
У снятой детали рассматривают зубья венца, кольцевую рабочую поверхность со стороны ведомого диска и посадочную сторону у фланца коленчатого вала. Также сохраняют комплектность опорной шайбы и крепежа показанного исполнения. Общая фотография без крупных планов этих зон может не показать локальное повреждение.
Не путайте маховик с нажимным диском корзины и фрикционным ведомым диском. Параметр, относящийся к заклёпкам накладок или осевому биению ведомого диска, не становится допуском маховика.
| Зона | Что проверяют |
|---|---|
| Зубчатый венец | Состояние зубьев по всему доступному ободу |
| Поверхность ведомого диска | Риски и задиры, препятствующие нормальному контакту |
| Посадка у коленчатого вала | Чистоту прилегания и отсутствие оставленных загрязнений |
| Отверстия и резьба | Совмещение правильного исполнения, подготовку креплений |
| Опорная шайба | Комплектность и правильное возвращение при сборке |
Что делать при повреждённых зубьях венца?
В использованном руководстве предписано проверить зубья обода и при их повреждении заменить маховик. Для показанного порядка отдельная домашняя процедура нагрева, снятия и напрессовки нового венца не приведена. Поэтому здесь не назначены температура нагрева и способ посадки венца из инструкции другого двигателя.
Состояние рассматривают по всему ободу, а не только возле первого замеченного скола. Если был ненормальный шум при пуске, проверяют также причину со стороны стартера и его установки. Повреждённый венец и исправность остальной системы пуска — разные вопросы. Замена маховика без оценки связанного дефекта не гарантирует, что повреждение не повторится. Работы с открытым узлом выполняют при исключённом случайном пуске двигателя.
Когда рабочая поверхность требует замены?
Руководство по показанному исполнению требует заменить маховик при рисках или задирах на поверхности прилегания ведомого диска. Это критерий именно использованной ремонтной операции. Отсутствие отколотых зубьев не делает фрикционную поверхность пригодной: каждый участок оценивают отдельно.
Зафиксируйте крупные планы поверхности после доступной очистки, не скрывая дефект шлифованием ради красивой фотографии. При замасливании нужно установить источник загрязнения и оценить сопряжённые детали сцепления. Новые накладки не устраняют течь. Следы цвета и запах могут описывать условия работы, но без соответствующей проверки не доказывают конкретную твёрдость металла или глубину повреждения.
Можно ли проточить маховик на 1 мм или проверить по допуску 0,1 мм?
В рассмотренном разделе нет универсального разрешения на однократную проточку со снятием 1 мм и нет приведённого для этого маховика предела биения 0,1 мм. Эти числа нельзя использовать как основание для сохранения повреждённой детали. Само наличие токарного станка не подтверждает допустимость изменения рабочей геометрии.
Если для установленного изделия предусмотрено восстановление или инструментальное измерение, нужны его применимая технология, база измерения, допустимые размеры и критерии браковки. Нельзя брать параметр ведомого диска, другого двигателя или двухмассового узла. В данном руководстве для рисок и задиров указан выбор замены. Здесь нет калькулятора остаточной толщины: без исходных допусков он создавал бы неподтверждённое решение.
| Утверждение | Что требуется вместо него |
|---|---|
| Допуск биения из другой статьи | Норма и метод измерения именно установленного маховика |
| Можно снять 1 мм один раз | Подтверждённая технология восстановления с размерами и ограничениями |
| Синева доказывает потерю твёрдости | Оценка состояния по применимой процедуре, а не только цвету |
| Новый диск всё приработает | Исправные сопряжённые поверхности и устранённая причина повреждения |
Как подготовить доступ и не дублировать снятие коробки?
Операция маховика начинается после снятия коробки передач и сцепления. Для этого необходим оборудованный пост, надёжное удержание силового агрегата и работа по правильной процедуре доступа. Снятие коробки не сводится к отворачиванию её креплений под неподдерживаемым двигателем. Не работайте под автомобилем, удерживаемым только штатным домкратом.
Полный доступ и обратная сборка для соответствующего исполнения уже описаны в руководстве по замене сцепления с МКПП. Для ранней роботизированной коробки используется отдельная инструкция замены сцепления АМТ. Совпадение механического доступа не отменяет различий привода и послеремонтного обучения. Ниже приведена собственно операция маховика, а не сокращённая замена всего сцепления.
Как снять маховик после открытия доступа?
До ослабления креплений сохраните взаимное положение деталей и подготовьте удержание. Руководство рекомендует метку, хотя отверстия расположены асимметрично и установка показанного маховика возможна только в одном положении. Метка облегчает обратное совмещение, но не заменяет проверку исполнения.
Маховик удерживают от проворачивания до отворачивания крепежа, а при окончательном освобождении поддерживают от падения. На открытом узле не должно быть случайных команд пуска. Не используйте приём удержания из другого двигателя без оценки доступных точек и прочности инструмента.
Сохраните взаимное положение
Пометьте маховик относительно коленчатого вала до снятия.
Удержите маховик от поворота
Используйте предусмотренное для доступного узла удержание, не нагружая случайные детали.
Ослабьте шесть креплений
В показанном исполнении болты удерживают общую опорную шайбу.
Поддержите деталь и снимите крепёж
Не допускайте падения маховика при освобождении последних болтов, сохраните шайбу.
Снимите с фланца и осмотрите
Отдельно оцените зубья венца, рабочую поверхность и посадочную сторону.
Что очистить перед обратной установкой?
Использованное руководство требует очистить привалочные поверхности маховика и фланца коленчатого вала, а также резьбовые отверстия под крепления. Для применения указанного резьбового состава болты и отверстия предварительно обезжиривают. Подготовка относится к резьбе и посадкам, а не к нанесению герметика на поверхность трения сцепления.
Проверьте, что между фланцами не осталось загрязнений и посторонних предметов. Не пытайтесь притянуть неверно совмещённую деталь усилием болтов. Если резьба, посадка или комплектность крепления повреждены, сначала требуется соответствующее решение по ремонту. Один правильный момент не исправит испорченную резьбу и не устранит препятствие прилеганию.
Как установить маховик обратно?
Для показанного исполнения совмещают асимметрично расположенные отверстия маховика и фланца, возвращают опорную шайбу и крепления. Если отверстия не совпали, уточняют положение и правильность детали. Насильственно расширять отверстия или сверлить новые для подгонки нельзя считать частью этой инструкции.
Затяжка и подготовка резьбы выполняются совместно: значение следующего ответа относится к описанным условиям руководства. До окончательной сборки нужно убедиться, что деталь прилегает правильно, крепёж комплектен и на открытом узле не осталось инструмента. Затем возвращают сцепление и коробку по выбранному полному порядку.
Проверьте пригодность и исполнение
Повреждённые зубья, риски и задиры оценивают до установки, совместимость подтверждают отдельно.
Подготовьте поверхности и резьбу
Очистите посадки, обезжирьте крепления и отверстия под указанный состав.
Совместите отверстия и метки
Для показанного исполнения отверстия асимметричны. Не стягивайте несовпавшую посадку болтами.
Верните шайбу и шесть болтов
Нанесите предусмотренный руководством резьбовой состав и обеспечьте правильное начало заворачивания.
Выполните два этапа затяжки
Сначала прилегание, затем окончательный момент по рисунку 2.9 для подтверждённого исполнения.
Закончите сборку сопряжённых узлов
Установите сцепление и коробку, выполните требуемые для привода проверки и обучения.
Какой момент и какая последовательность указаны в руководстве?
На печатной странице 57 показано два этапа: болты вворачивают до соприкосновения фланца маховика с поверхностью фланца коленчатого вала, затем окончательно затягивают в последовательности рисунка 2.9 моментом 75–85 Н·м. В документе указан анаэробный герметик УГ-6 или аналогичный с предварительным обезжириванием болтов и резьбовых отверстий.
Эти значения принадлежат показанному в книге узлу ВАЗ-21129. Они не являются универсальным моментом всех маховиков Весты. Интерактивная схема ниже воспроизводит только нумерацию рисунка и помогает не потерять порядок. Переключение шага не подтверждает фактическую затяжку. Если применимость не установлена или документация новой детали задаёт иные условия, сначала уточняют правильный порядок.
| Параметр | По использованному руководству |
|---|---|
| Крепление | Шесть болтов и общая опорная шайба |
| Подготовка | Очистить поверхности и резьбу, обезжирить перед резьбовым составом |
| Состав | Анаэробный УГ-6 или аналогичный |
| Первый этап | До соприкосновения фланцев |
| Второй этап | 75–85 Н·м, последовательность рисунка 2.9 |
| Другой двигатель или узел | Указанные значения не переносятся автоматически |
Как подобрать замену и что уточнить о крепеже?
Совместимость устанавливают по автомобилю и его фактической комплектации, маркировке маховика, двигателю, коробке и применимому каталогу. Внешнее сходство и число болтов недостаточны. В этой статье нет универсального каталожного номера для всех двигателей и трансмиссий Весты.
Требования к повторному использованию болтов и шайбы сверяют по документации установленного комплекта и применимой ремонтной технологии. Рассмотренный раздел сам по себе не позволяет объявить любой крепёж всех исполнений одноразовым или безусловно годным повторно. Повреждённые элементы не устанавливают как исправные. Момент крепления корзины сцепления также не заменяет момент болтов маховика: это разные соединения.
Что проверить после сборки?
Приёмка включает законченную сборку коробки, сцепления, приводов, опор и всех затронутых соединений. По одному вращению двигателя без коробки нельзя объявить весь ремонт принятым. Проверяют отсутствие оставленного инструмента, утечек и неустранённой причины, которая повредила сопряжённые детали.
Для роботизированной коробки учитывают предусмотренные послеремонтные процедуры, для гидропривода — его собственные проверки. После успешной неподвижной проверки оценивают работу системы пуска и сцепления в подходящих условиях. Новый шум, ненормальное включение передачи или выраженные рывки требуют возврата к диагностике, а не объяснения «ещё не притёрлось».
Проверьте комплектность сборки
Крепления, опоры, соединения и технологическое оснащение учтены.
Примите сопряжённый привод
Проверки гидропривода или обучения АМТ выбирают по выполненным работам.
Оцените пуск и работу после сборки
Не оставляйте новый шум, течь или отказ без объяснения.
Сохраните результат осмотра
Какие дефекты найдены, что заменено и по какой применимой процедуре собран узел.
Почему после нового сцепления вибрация может остаться?
Замена ведомого и нажимного дисков не подтверждает исправность маховика, его посадки, привода и опор. Если дефект сохранился, сравнивают исходное и текущее проявления, результаты осмотра сопряжённых поверхностей, выполненные регулировки и сборочные операции. Нельзя назначать маховик виновником только потому, что комплект сцепления уже новый.
Для первичных наблюдений о трогании на механической коробке есть отдельный разбор рывков при трогании Весты с МКПП. Он помогает разделить условия появления, не заменяя дефектацию снятой детали. Повторную разборку обосновывают проверками. Фотография поверхности, записанный момент и сведения о совместимости дают больше для приёмки, чем обещание, что любое подёргивание исчезнет после определённого пробега.
Использованные технические документы
- «LADA Vesta. Ремонт без проблем». Третий Рим / Азбука, 2016, ISBN 978-5-91774-987-7
- Оригинальное авторское ремонтное руководство для ВАЗ-21129, автомобили с 2015 года. Печатные страницы 56–57, PDF 57–58: снятие и установка маховика, осмотр зубьев и рабочей поверхности, опорная шайба, асимметричные отверстия, рисунок 2.9, подготовка резьбы и затяжка 75–85 Н·м. Это руководство издательства, не заводская ТИ на все двигатели и коробки Весты. Универсальные 0,1 мм биения и разрешение проточки на 1 мм в этом разделе отсутствуют.
