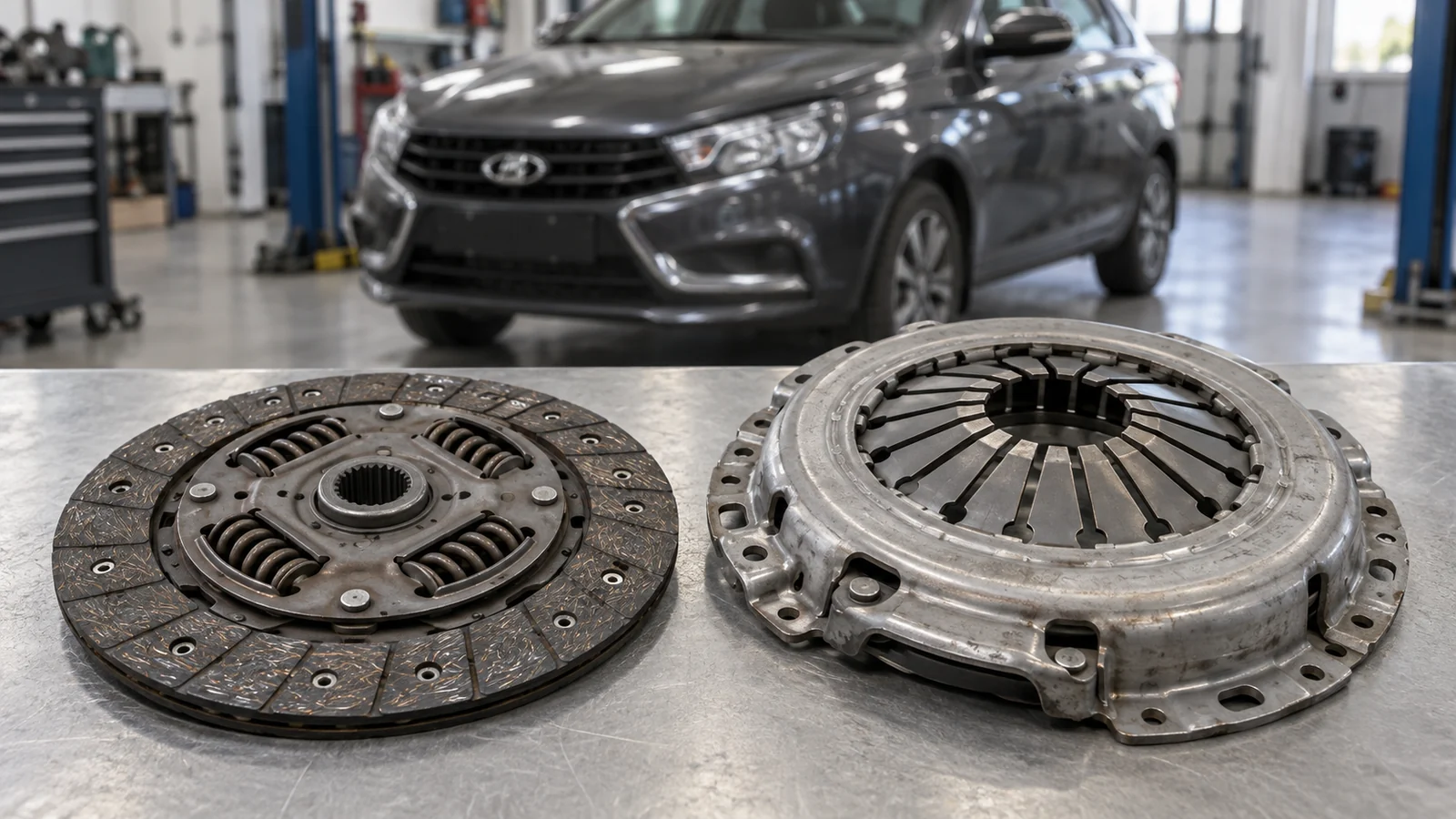

Рывки при трогании на Lada Vesta с МКПП

Какие рывки при трогании разбирает эта инструкция?

Здесь рассматривается повторяющаяся дрожь при плавном отпускании педали сцепления на автомобиле с механической коробкой. Сначала нужно установить, действительно ли эпизод связан с моментом включения сцепления. Рывок после полного отпускания педали, удар при выборе передачи и неравномерная работа двигателя на стоянке требуют другого порядка проверки. По одному слову «дёргается» нельзя обоснованно заказать диск или корзину.

Конструктивная основа материала — руководство «Третий Рим» для Lada Vesta выпуска с 2015 года с двигателем 21129, в котором описана МКПП JH3 с гидроприводом. Приведённые ниже числовые критерии осмотра относятся к узлу из этой книги. Для другой коробки, позднего комплекта, H4M или 21179 применимость проверяют отдельно. У АМТ другой привод выключения, а к вариатору проверку педального сцепления не применяют.

Что записать до разборки и повторных попыток тронуться?

Опишите один уже наблюдавшийся эпизод: холодная или прогретая машина, первая или задняя передача, положение педали, примерные обороты, запах, звук и поведение после полного отпускания сцепления. Полезно отметить, появился ли симптом после замены комплекта, снятия коробки, ремонта привода или утечки. Сравнивать нужно одинаковые условия, а не случайные старты с разным газом.

Не нужно специально провоцировать сильную тряску, многократно удерживать сцепление в зоне проскальзывания или пытаться заглушить мотор на высокой передаче с затянутым ручником. Такие действия нагружают узел и не дают достоверного остаточного ресурса. При провалившейся педали, нарушении торможения, заметной утечке общей рабочей жидкости или потере управления передачей испытательную поездку прекращают. Осмотр выполняют на стоянке при выключенном двигателе, исключив движение автомобиля. Под машину с одним домкратом не заходят.

1. 1

   Уточните исполнение

   Запишите двигатель, маркировку коробки и сведения об установленном комплекте, если его уже меняли.

2. 2

   Опишите момент рывка

   Отпускание педали, полностью отпущенная педаль или выбор передачи. Не заменяйте неизвестное наблюдение предположением.

3. 3

   Сохраните сопутствующие признаки

   Условия прогрева, звук, запах, утечки, предупреждения и недавний ремонт.

4. 4

   Выберите безопасный следующий этап

   При нарушении управления или утечке сначала устраните препятствие. Разборку и измерения выполняют подготовленным инструментом.

Как отделить включение сцепления от рывков работающего двигателя?

Когда двигатель неровно работает и при выключенном сцеплении на неподвижной машине, это отдельное наблюдение. Оно не подтверждает замасливание ведомого диска. Если после полного отпускания педали тяга продолжает пропадать и возвращаться, проверка только сцепления также неполна. Для двигателя 21129 с М86 есть отдельный порядок диагностики рывков на малых оборотах. Сохранённые коды и условия их появления передают диагносту до стирания.

Если дрожь возникает только в короткой фазе передачи момента при отпускании педали, это основание исследовать включение сцепления и связанные узлы, но ещё не заключение о конкретной детали. В описанном сцеплении ведомый диск зажат между маховиком и нажимным диском, а демпфер смягчает крутильные колебания. Исправность двигателя не измеряет плоскостность этих поверхностей. Нужны отдельные наблюдения, а при обоснованной разборке — осмотр деталей.

Чем дрожь при включении отличается от пробуксовки и недовыжима?

Дрожь при включении относится к моменту передачи нагрузки через сцепление. Пробуксовкой называют ситуацию, когда замкнутый узел не передаёт требуемый момент без относительного скольжения. Неполное выключение — другой режим: при нажатой педали связь не размыкается должным образом. Эти проявления могут сочетаться, но проверяют их раздельно. Рост оборотов без ожидаемого разгона описывают вместе с передачей и условиями, не объявляя по этому наблюдению единственную причину.

Положение точки схватывания само по себе не измеряет запас накладки, а ощущение «педаль стала выше» не заменяет осмотра. Для гидропривода JH3 в книге указан беззазорный механизм без предусмотренной регулировки зазора. Поэтому совет убрать рывки произвольной регулировкой свободного хода здесь не подходит. Если передачи включаются с затруднением, сначала исследуют выключение и привод. Проверка на неподвижном заглушённом двигателе не подтверждает полного размыкания под работающей нагрузкой.

Что можно проверить в гидроприводе без снятия коробки?

Для описанной JH3 бачок питает тормозную систему и сцепление. Осмотрите доступные соединения, главный цилиндр и магистраль на следы рабочей жидкости. Запишите, возвращается ли педаль и изменился ли её ход. Падение уровня требует поиска причины, а не только доливки. Наружное отсутствие следов не является полным испытанием герметичности и не подтверждает состояние внутреннего рабочего цилиндра.

Рабочий цилиндр в этом исполнении объединён с выжимным подшипником и находится внутри картера сцепления. Видимая жидкость у стыка не позволяет без проверки назвать повреждённый сальник двигателя. Не отсоединяйте магистраль только ради наблюдения за педалью. Если контур вскрывали и требуется удаление воздуха, используйте процедуру прокачки гидропривода для своей коробки. Прокачка не исправляет треснувший диск, повреждённые пружины или замасленные накладки.

Как проверять подозрение на замасливание сцепления?

Разделите наружную утечку и подтверждённое загрязнение поверхности трения. Снаружи фиксируют место появления жидкости и её происхождение. Утечка рядом со сцеплением — повод проверить путь попадания, но не готовое доказательство, что накладки пропитаны. После снятия коробки осматривают ведомый диск, маховик и нажимной диск. Фотографии загрязнения полезно сделать до очистки, чтобы сохранить исходную картину.

В применённой книге замасленная фрикционная накладка является основанием заменить ведомый диск. Восстановление пропитанной накладки промывкой здесь не предписано. Источник загрязнения нужно установить и устранить до сборки, иначе сама замена диска не решает причину попадания жидкости. Не назначайте сальник, его артикул или тип жидкости по цвету пятна без проверки. Связанные работы выполняют по технологии фактического двигателя и коробки, сохраняя чистоту рабочих поверхностей.

Какие дефекты ведомого диска подтверждаются осмотром?

Книга требует проверить отсутствие трещин, состояние накладок и заклёпочных соединений. Если головки заклёпок утоплены менее чем на 0,2 мм, накладки замаслены или соединения ослаблены, ведомый диск заменяют. Размер 0,2 мм относится к утопанию головок заклёпок, а не к общей толщине диска или сумме двух накладок. Измерять нужно именно названную величину на снятой детали подходящим способом.

Отдельно проверяют демпферные пружины в гнёздах ступицы. Лёгкое перемещение или поломка пружин в описанном узле — критерий замены диска. Наружные пружинные пластины, к которым приклёпаны накладки, должны сохранять волнообразный профиль. Если после перегрева они стали плоскими, источник также требует замены. Дребезг в салоне или изменение звука при нажатии педали не заменяют этих проверок и не определяют состояние каждой пружины.

Как проверяют коробление и осевое биение диска?

В книге проверка осевого биения следует за обнаруженным при визуальном осмотре короблением. Для описанного ведомого диска указано: при биении более 0,5 мм диск заменяют. Это не значение зазора, не допуск маховика и не предел для любого комплекта Весты. Прибор, опору детали и способ замера выбирают так, чтобы измерять осевое биение самого диска, а не люфт случайного крепления.

Пограничный результат требует учёта точности измерения. По одному округлённому значению нельзя объявить весь узел исправным. Даже если измеренное биение не превышает приведённый предел, остаются самостоятельные основания браковки: трещины, масло, ослабшие соединения и повреждённый демпфер. Измерение относится к снятой детали. Диагностика через положение педали или условное число рывков не заменяет его.

Что осматривают на корзине и маховике?

На рабочих поверхностях маховика и нажимного диска проверяют глубокие риски, задиры, забоины, явные следы износа и перегрева. Дефектные элементы заменяют. Самостоятельный размер допустимой проточки или предел биения маховика из критерия ведомого диска не выводят. Решение о восстановлении поверхности требует отдельной применимой технологии, которой эта страница не заменяет.

У диафрагменной пружины нажимного диска не допускаются трещины. Места контакта лепестков с выжимным подшипником должны находиться в одной плоскости, износ в этих местах не должен превышать 0,8 мм. При несоответствии заменяют нажимной диск в сборе. Также осматривают соединительные звенья кожуха и диска, деформированные или сломанные звенья требуют замены сборки. Измерение износа лепестков относится к контактным местам подшипника, а не к высоте всей пружины.

Что проверить, если рывки начались после замены сцепления?

Сохраните сведения о поставленных деталях и работах. Повторное появление симптома после ремонта не доказывает, что новый диск обязательно бракованный. По руководству перед установкой проверяют свободное перемещение ведомого диска по шлицам первичного вала. Заедание требует устранения причины или замены дефектных деталей. При монтаже применяют оправку, а положение диска и порядок сборки сверяют с конкретным комплектом.

В книге для описанного узла демпфер ведомого диска направлен к нажимному диску. Это указание нельзя автоматически распространять на любую деталь с другим строением. Проверяют также восстановление соединений, привода и креплений, которые разъединяли при снятии коробки. Полная последовательность вынесена в инструкцию по замене сцепления с МКПП. Не назначайте всем опорам и болтам коробки один момент затяжки, каждый крепёж проверяют по своей технологии.

Поможет ли адаптация, регулировка или «прожиг» сцепления?

У гидропривода JH3 в использованной книге нет предусмотренной регулировки зазора. Адаптацию электромеханического привода АМТ нельзя назначать машине с обычной педалью как универсальное средство от дрожи. В той же книге АМТ 21827 описана отдельно: актуатор воздействует на вилку по команде блока управления. Сходная фрикционная часть не делает одинаковыми диагностику и управление этих коробок.

Намеренное длительное проскальзывание ради «прожига» не заменяет осмотр загрязнённой или повреждённой детали. В книге перегретые и выпрямившиеся пружинные пластины названы основанием замены диска. Произвольные высокие обороты и удержание машины сцеплением создают дополнительную нагрузку, а не измеряют причину. Если установлен другой привод или коробка, сначала уточните исполнение, затем выбирайте её диагностику. Работа вариатора также не проверяется приведёнными здесь критериями педального узла.

Какой результат диагностики нужен для обоснованного ремонта?

Полезный результат состоит из подтверждённых условий рывка, проверки применимости и выявленного дефекта. В заказе на ремонт следует разделить наблюдение «дрожит при отпускании педали» и находку «замаслена накладка» либо «сломана пружина». Если разборка ещё не выполнена, её результаты не дописывают предположениями. Отсутствие кодов двигателя не означает, что плоскостность и чистота деталей сцепления уже проверены.

После ремонта восстанавливают штатную сборку, привод и все снятые соединения. Сначала проверяют отсутствие утечек, нормальный возврат педали и управление передачами, затем возвращаются к исходным условиям симптома при безопасной контрольной проверке. Исчезновение одной дрожи не отменяет обнаруженной утечки или другого нарушения. Если причина не подтверждена, следующий этап согласуют по фактическим данным, без покупки очередного комплекта по одному названию проблемы.

1. 1

   Сохраните исходное наблюдение

   Исполнение, фаза включения сцепления, условия и история ремонта.

2. 2

   Разделите выполненное и непроверенное

   Осмотр снаружи, диагностику двигателя и осмотр снятого узла указывают отдельно.

3. 3

   Запишите дефект с критерием

   Для измерений укажите деталь, величину, единицу и документ. Не переносите число на другой элемент.

4. 4

   Устраните связанную причину

   При загрязнении требуется установить путь попадания жидкости, при заедании — источник препятствия.

5. 5

   Восстановите сборку и привод

   Проверьте соединения, педаль, управление передачами и отсутствие утечек.

6. 6

   Проверьте исходный симптом

   Контроль выполняют после устранения препятствий, не создавая длительного проскальзывания ради испытания.
