Как снять и установить актуатор сцепления Lada Vesta с АМТ

Для какого исполнения подходит порядок

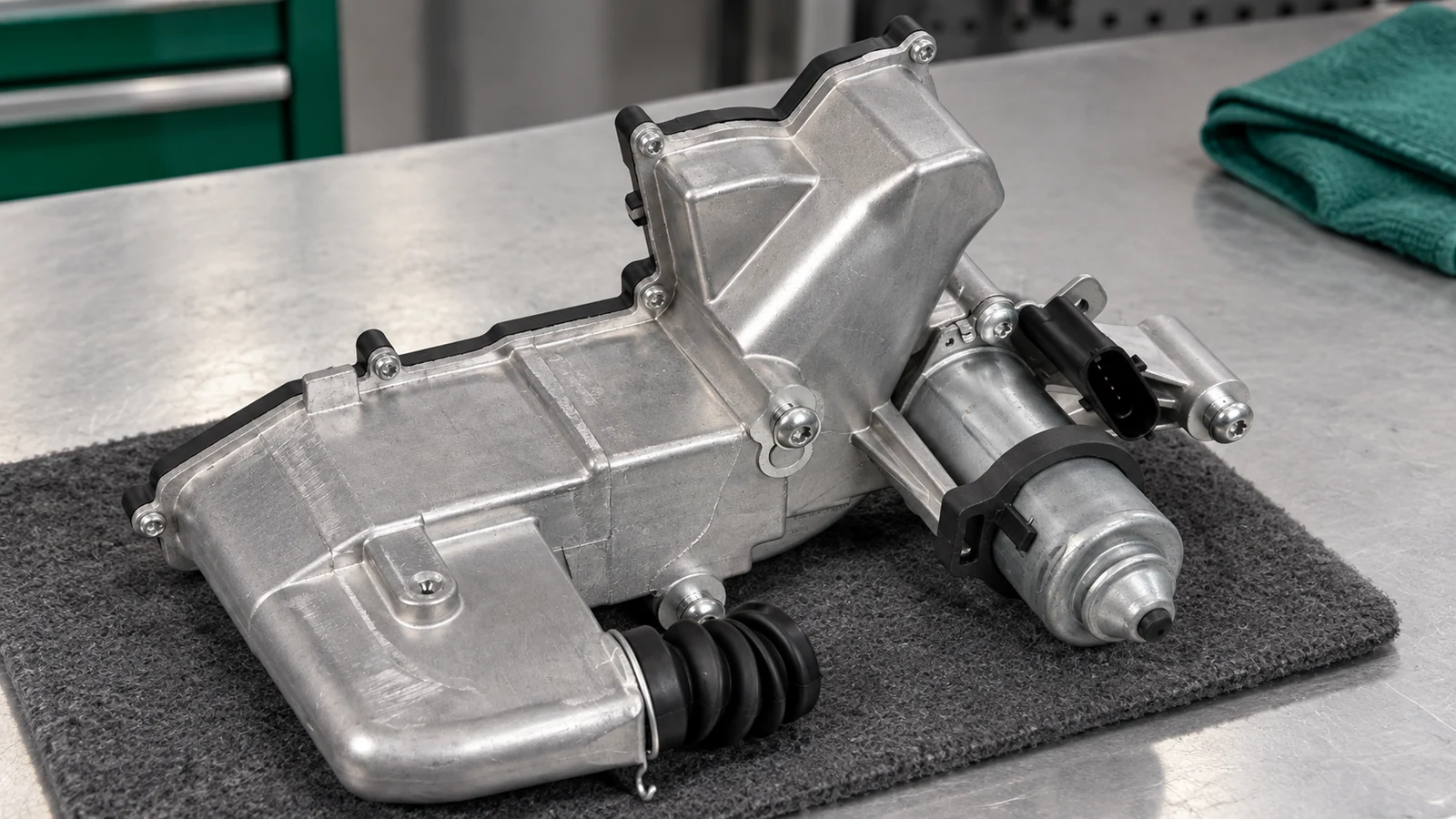

Инструкция относится к ранней Lada Vesta с двигателем ВАЗ-21129 и роботизированной коробкой ВАЗ-21827. Описан электромеханический привод выключения сцепления, который воздействует штоком на наружную вилку. Это не актуатор выбора передач и не рабочий цилиндр гидропривода обычной МКПП.

Перед работой сопоставьте коробку, кронштейн, разъёмы и каталожное исполнение привода. Заводская диагностическая карта 2016 года описывает актуатор 21820-1609012-00 и контроллер 8450008117. Для другой аппаратной версии или программного обеспечения нужны соответствующие условия обучения. Порядок не переносится на вариатор, шестиступенчатую МКПП и другие конструкции только по названию модели.

Здесь приведён полный цикл снятия и возврата исправного привода либо установки совместимой замены. Разборка его корпуса не входит в операцию. Если причиной ремонта стали рывки или невозможность включить передачу, сначала подтвердите неисправность: похожие признаки бывают у проводки и самого механизма сцепления.

Инструмент и подготовка рабочего места

Нужны головки на 10 и 13 мм, TORX T30, удлинитель, трещотка, динамометрический ключ подходящего диапазона, линейка или штангенциркуль и средство для безударной отметки положения кронштейна. Для замены подготовьте совместимый актуатор. Снятые держатели и крепёж сохраните по местам.

Работу выполняют на оборудованном посту с безопасным доступом снизу. Для обучения необходим прибор, который управляет дополнительными испытаниями контроллера АМТ и показывает результат калибровок. Обычный считыватель ошибок двигателя эту функцию не заменяет. При работающем двигателе нужен отвод выхлопа.

Не разбирайте актуатор и не снимайте манжету. Не удерживайте его за шток, не вдавливайте шток вручную и не включайте снятый привод без нагрузки. Упавший узел заменяют. Открытые контакты защищают от статического разряда, не касаясь их руками и незаземлёнными предметами.

Порядок снятия, установки и завершения ремонта

1. 1

   Подготовьте автомобиль

   Установите автомобиль на подъёмник и затормозите стояночным тормозом. До отключения батареи проверьте положение привода. Не начинайте освобождать крепления, пока актуатор удерживает вилку в положении выключенного сцепления.

2. 2

   Убедитесь, что сцепление полностью включено

   Выключите зажигание и выждите одну минуту для отключения контроллера. Шток должен слегка поджиматься к вилке, не поворачивая её. Если привод не вернулся, нажмите тормоз, включите зажигание не менее чем на 10 секунд, затем снова выключите его и выждите минуту. Если положение не восстановилось, остановите демонтаж и проведите диагностику АМТ. Снятие под нагрузкой не заменяет эту проверку.

3. 3

   Отключите отрицательную клемму

   После завершения предыдущего этапа отсоедините провод от отрицательного вывода аккумулятора ключом на 10 мм. Отведите наконечник, чтобы исключить случайное восстановление питания во время работы с разъёмами.

4. 4

   Снимите брызговик двигателя

   Поддерживая штатный брызговик снизу, отверните его тринадцать креплений головкой на 10 мм и снимите панель. Это порядок для штатной детали описанного исполнения, а не инструкция демонтажа любой дополнительной защиты картера.

5. 5

   Освободите верхний доступ

   Снимите резонатор впуска: отсоедините оба патрубка и отверните два болта на 10 мм. Не повреждайте посадки воздуховодов.

6. 6

   Освободите дополнительный жгут

   Разъедините его колодки у привода переключения передач, контроллера и датчика первичного вала. Освободите скобы на шланге радиатора, левой опоре и вентиляторе. Не тяните за провода.

7. 7

   Снимите актуатор с кронштейном

   Поддерживайте узел за корпус. Сначала ослабьте два болта и гайку крепления кронштейна к коробке, чтобы разгрузить шток. Затем окончательно выверните крепёж и снимите узел. При ослаблении возможно перемещение привода, поэтому не оставляйте его висеть на проводке и не допускайте падения.

8. 8

   Отсоедините проводку снятого узла

   Освободите фиксатор колодки актуатора и держатели жгута на кронштейне. Снимите жгут, не нагружая разъём. Сохраните расположение креплений для обратной сборки.

9. 9

   Отделите кронштейн при замене привода

   Выверните три винта TORX T30 и снимите кронштейн с корпуса. Если возвращаете исправный актуатор вместе с его кронштейном и соединение не требуется разбирать, пропустите этот этап. Не вскрывайте привод ради внешнего демонтажа.

10. 10

    Соберите актуатор с кронштейном

    Закрепите совместимый привод тремя винтами, затянув их 7–12 Н·м. Подсоедините колодку и верните держатели жгута на кронштейн. Не перепутайте эти винты с крепежом кронштейна к коробке.

11. 11

    Наживите крепления на коробке

    Установите узел и кронштейн шланга радиатора. Наживите два болта и гайку, оставив возможность перемещения для регулировки. Не затягивайте крепёж в положении, которое получилось сразу после установки.

12. 12

    Отметьте начало касания штока

    Перемещайте актуатор вместе с кронштейном в сторону вилки до касания штока с её опорной поверхностью. Без ударов отметьте положение кронштейна относительно картера. Эта отметка является исходной точкой следующего измерения, а не окончательным положением крепления.

13. 13

    Задайте преднатяг и затяните крепёж

    От исходной отметки сместите весь узел в том же направлении ещё на 6±2 мм. Контролируйте перемещение линейкой или штангенциркулем. В полученном положении затяните два болта и гайку крепления к коробке 16–25 Н·м. Не измеряйте полный вылет штока вместо смещения кронштейна и не утапливайте шток рукой.

14. 14

    Восстановите проводку

    Верните отсоединённые колодки и скобы жгута по прежним местам. Проверьте фиксацию и отсутствие натяжения, особенно рядом с вентилятором.

15. 15

    Верните резонатор и брызговик

    Установите резонатор, соедините патрубки с воздухозаборником и корпусом фильтра, закрепите двумя болтами. Установите брызговик на все штатные крепления. Проверьте, что не осталось отсоединённых воздуховодов или незакреплённых деталей.

16. 16

    Восстановите питание и диагностику

    Подсоедините отрицательную клемму и затяните её гайку 4–6 Н·м. Подключите диагностический прибор к контроллеру АМТ. После замены актуатора удалите прежние коды неисправностей в соответствии с послеремонтной процедурой. Если неисправность вновь становится активной, сначала установите её причину.

17. 17

    Выполните обе калибровки сцепления

    Для замены одного актуатора заводская карта задаёт последовательность: точка касания, затем конечные положения. Первый цикл выполняют на неподвижном автомобиле, в нейтрали, на холостом ходу. Перед стартом датчик первичного вала должен показывать 0 об/мин, активных ошибок быть не должно. Во время цикла не запрашивают переключение передач.

    Для второго цикла остановите двигатель, оставьте зажигание включённым и коробку в нейтрали. Напряжение аккумулятора должно быть выше 10 В. После каждого выполненного обучения выключите зажигание не менее чем на 60 секунд для сохранения значений. Проверяйте завершение на приборе, а не только по лампе. Подробные условия приведены в порядке обучения сцепления АМТ. При снятии и возврате прежнего привода также выполняют соответствующее послеремонтное обучение. Для другой ремонтной операции не переносите последовательность автоматически.

18. 18

    Проверьте результат после сохранения

    Повторно прочитайте ошибки контроллера. Новые коды требуют диагностики до поездки. После успешного завершения обучения и полной сборки выполните короткую пробную поездку с переключением всех передач в ручном и автоматическом режимах. При толчках, пропусках передач, неисправности АМТ или затруднённом включении прекратите проверку и вернитесь к диагностике.

Моменты затяжки

Применяйте нормы только к указанным соединениям описанного исполнения. Размер головки не является основанием назначать такой же момент другим болтам автомобиля.

Когда работу можно считать завершённой

Кронштейн закреплён после измеренного смещения от точки касания, жгут удерживается штатными скобами, разъёмы зафиксированы. Обе калибровки завершены и сохранены, новых ошибок нет. Контрольная поездка подтверждает нормальное переключение. Сам факт запуска двигателя или исчезновения предупреждения после отключения батареи недостаточен.

Если обучение прерывается, сначала проверьте его условия, затем повторите процедуру. Отсутствие связи с нужным блоком, неподходящая версия прибора, повторяющийся код или невозможность вернуть привод в исходное положение требуют диагностики. Вопросы доступа к блокам разобраны в порядке проверки через OBD-II. Не компенсируйте сбой произвольным изменением преднатяга.

Типичные ошибки при установке

• Снимать привод до полного включения сцепления или путать включённое сцепление с выбранной передачей.
• Принимать касание штока за окончательное положение и пропускать измеренное смещение кронштейна.
• Измерять 6±2 мм от случайной старой отметки, а не от фактической точки касания.
• Применять момент винтов корпуса к креплению на коробке.
• Пропускать обучение и считать отключение аккумулятора калибровкой.
• Запускать оба цикла при одинаковом режиме двигателя или не выдерживать паузу сохранения.
