В заднем барабанном тормозе Granta вместе работают колодки, цилиндр, пружины, опоры и привод ручника. Неисправность одной части влияет на весь механизм. Разберём взаимодействие деталей и порядок оценки симптомов, сохраняя подробные замены в отдельных инструкциях.
Ходовая часть и управление
Задние барабанные тормоза на Lada Granta
К каким исполнениям Granta относится разбор барабанных тормозов?
Здесь рассматривается штатный задний барабанный механизм соответствующего исполнения Granta. У машины с задними дисками, изменённым комплектом или другим оснащением нужна документация установленной системы. Материал о дисковых тормозах Granta Sport объясняет отличия такого исполнения. Нельзя выбирать колодки, цилиндр и порядок ремонта только по общему названию Granta, если фактический механизм отличается.
Определите установленный тип
Подтвердите, что сзади стоят барабаны, а механизм соответствует применимому ремонтному описанию. Учитывайте год, оснащение ABS и возможные переделки.
Сверьте детали до вмешательства
Похожий барабан снаружи не подтверждает одинаковые колодки, цилиндр, крепления и считываемые элементы. Не переносите процедуры задних дисков или другого автомобиля на этот механизм.
Какие детали образуют задний барабанный механизм?

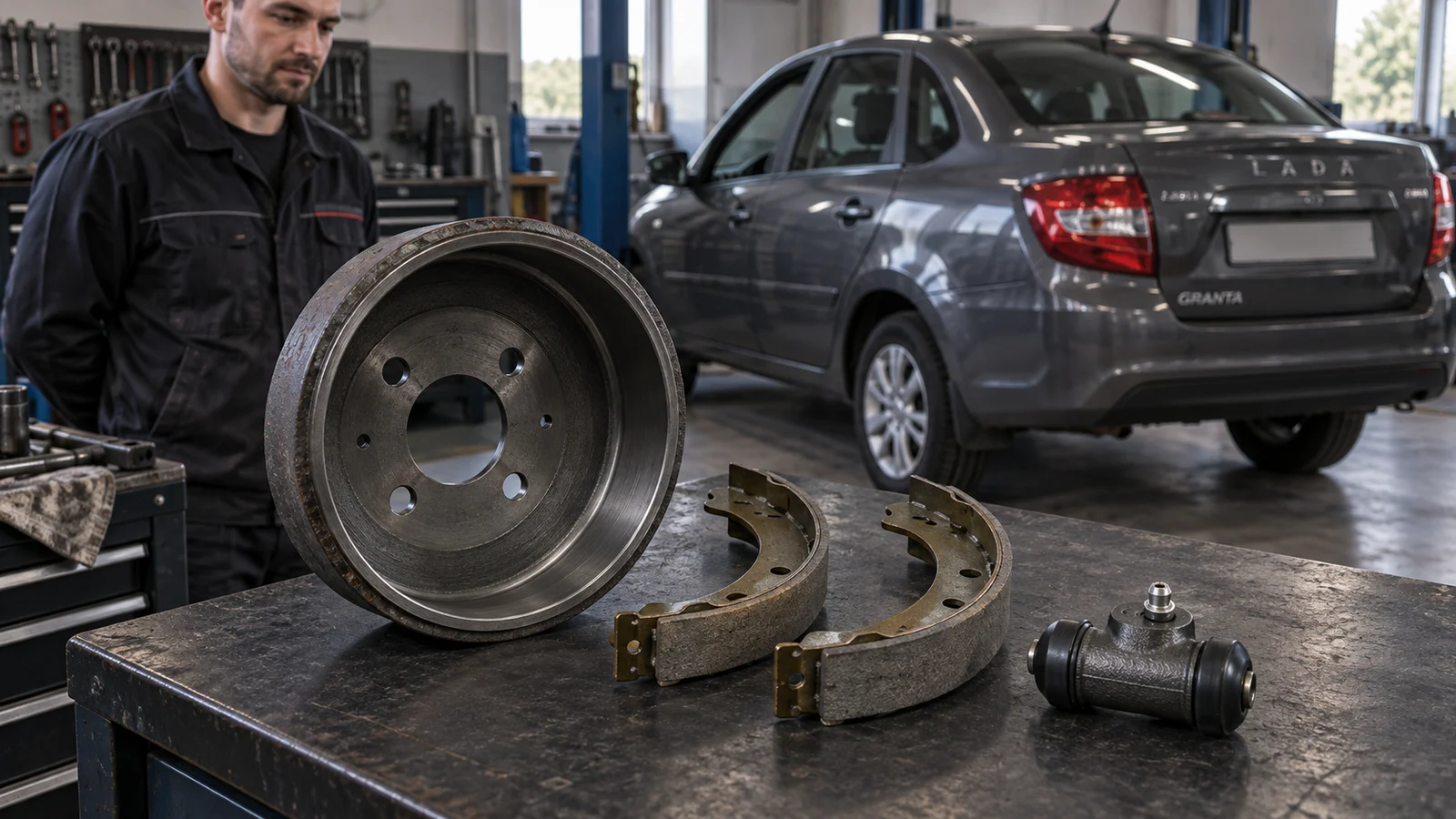

Основные элементы — барабан, две колодки с накладками, колёсный цилиндр, щит, стяжные и прижимные пружины, опоры и детали привода ручника. Каждая часть выполняет свою задачу: цилиндр разводит колодки, пружины обеспечивают возврат и удержание, барабан создаёт сопряжённую рабочую поверхность. Общий разбор тормозной системы показывает связь заднего механизма с главным цилиндром и магистралями. Исправность одной детали не подтверждает состояние всего узла.
Разделите функции компонентов
Проверьте, где создаётся усилие, где удерживается положение колодок и где проходит контакт накладок с барабаном. Это помогает не назначать замену колодок при любом шуме или заедании.
Осмотрите взаимодействующие части
При ремонте оценивают цилиндр, пружины, рычаги, крепления и опорные поверхности. Не оставляйте неисправную сопряжённую деталь ради установки только новой накладки.
| Элемент | Назначение | Что важно оценить |
|---|---|---|
| Цилиндр | Разводит колодки гидравлически | Герметичность и работу поршней |
| Колодки и барабан | Создают тормозящий контакт | Состояние сопряжённых поверхностей |
| Пружины и прижимы | Возвращают и удерживают колодки | Комплектность и правильную посадку |
| Рычаг и распорная планка | Передают действие ручника | Применимость, возврат и сборку |
Как в одном механизме работают педаль тормоза и ручник?
Педаль создаёт давление в гидравлике, и поршни заднего цилиндра перемещают колодки. Ручник действует на те же задние колодки механически, через трос и рычаг с распорной планкой. Поэтому слабое рабочее торможение и слабое удержание ручником могут иметь как общую причину в колодках или барабане, так и разные причины в приводах. Нормальная педаль не доказывает исправность троса.
Сопоставьте два режима
Отметьте, когда возникает жалоба: при нажатии педали, при включении ручника или после его отпускания. Не компенсируйте дефект гидравлики сильным натяжением троса.
Проверьте общий механизм и отдельные приводы
Для гидравлики оценивают цилиндр и линию, для ручника — трос, рычаг и возврат. Состояние накладок и барабана важно для обоих режимов.
Где находится автоматическое поддержание зазора между колодками и барабаном?
В описанном штатном механизме Granta оно связано с колёсным цилиндром. Разрезные упорные кольца удерживают положение поршней и смещаются при износе накладок. Это не отдельный зубчатый регулятор типа звёздочки и не автоматический натяжитель тросов ручника. Подробности устройства другого барабанного тормоза нельзя переносить на Granta по внешнему сходству колодок.
Учитывайте фактическую конструкцию
Проверьте применимость цилиндра и механизма. У этого механизма не предусмотрена отдельная регулировочная звёздочка. Зазор проверяют по его устройству, а не по инструкции другого автомобиля.
Разделите подвод колодок и настройку ручника
После ремонта выполняют предусмотренные действия с рабочим механизмом, затем отдельно контролируют механический привод. Натяжение троса не восстанавливает заевший поршень цилиндра.
Почему нельзя нажимать педаль со снятым барабаном?
Барабан ограничивает рабочее перемещение колодок и поршней в собранном механизме. Проверка нажатием педали при снятом барабане или незавершённой сборке может привести к ненормальному выходу деталей и потере жидкости. В описании замены цилиндра Granta гидропривод прокачивают после сборки механизма с установленным барабаном. Осмотр открытого узла и проверка рабочей педалью — разные этапы.
Организуйте осмотр без случайного нажатия
При разобранном механизме исключите вмешательство помощника в педаль. Не используйте нажатие как способ раздвинуть колодки для удобства осмотра.
Сначала завершите монтаж
Установите предусмотренные детали, пружины и барабан, проверьте сборку, затем выполняйте применимый контроль гидравлики. Если поршень вышел или жидкость потеряна, нужно восстановление системы до эксплуатации.
Что можно увидеть через смотровое окно и чего оно не показывает?
В описанной конструкции на щите есть окно с резиновой заглушкой. Через него оценивают накладку передней колодки внутри заднего механизма. Слово «передняя» здесь не относится к передней оси автомобиля. Окно не даёт полной оценки второй колодки, цилиндра, пружин и всей внутренней поверхности барабана. Разбор задних колодок объясняет границы такой проверки и необходимость полного осмотра при подозрении на дефект.
Проверьте доступное состояние
Используйте окно по применимой конструкции, после осмотра восстановите заглушку. Чистый вид одной зоны не означает, что остальные детали исправны.
При жалобе выполните полный осмотр
Утечка, шум, нагрев или неравномерное действие требуют оценки всего механизма и обеих задних сторон. Не ограничивайте решение одной видимой накладкой.
Почему задние колёса могут тормозить по-разному?
Причины могут находиться в цилиндрах, накладках, барабанах, пружинах, опорах, гидравлических линиях или приводе ручника. Различие сторон нельзя автоматически объяснять распределением тормозных сил. Особенно важны связь с недавним ремонтом и правильность сборки каждого механизма. Сравнивают не только удержание, но и полноценное отпускание обоих колёс.
Сопоставьте рабочий и стояночный режимы
Если различие проявляется только с ручником, проверка привода отличается от поиска неисправности при работе педали. Если затронуты оба режима, осматривают общие детали механизма.
Осмотрите обе стороны
Проверьте одинаковую применимость деталей, состояние рабочих поверхностей и правильное расположение элементов. Не считайте одну исправную сторону доказательством завершённого ремонта оси.
| Симптом | Возможные участки | Что не доказывает исправность |
|---|---|---|
| Рабочий тормоз слабый | Цилиндр, линия, накладки и барабан | Только исправный трос |
| Ручник удерживает слабо | Трос, рычаг и общие детали | Только нормальная педаль |
| После отпускания колесо зажато | Возврат, привод или гидравлика | Только опущенный рычаг |
| Действие сторон различается | Каждый механизм и его связи | Одно исправное колесо |
Какую роль играют пружины, прижимы и опоры колодок?
Стяжные пружины возвращают колодки, а прижимные элементы удерживают их в предусмотренном положении на щите. Опоры и посадочные участки также должны быть исправны. Потеря крепления, сломанная пружина или неправильная установка могут вызвать шум, перекос и остаточное торможение. Новые колодки не устраняют эти дефекты сами по себе.
Сверьте расположение по схеме
Проверяйте комплектность, посадку концов пружин, состояние прижимов и опор. Фотография похожего механизма не заменяет схему установленного исполнения.
Замените дефектные элементы применимыми
Не растягивайте пружину произвольно, не заменяйте её случайной проволокой и не оставляйте колодку без прижима. Для исправных деталей учитывают допустимость повторного использования по производителю.
Как колёсный цилиндр вызывает утечку или слабое торможение?
Цилиндр может терять герметичность или иметь заедающий поршень. При проверке показанного механизма жидкость под защитным чехлом указывает на проблему уплотнения, а не на нормальную смазку. Не следует нажимать педаль со снятым барабаном, чтобы проверить выход поршней. Инструкция по замене заднего цилиндра описывает отдельную процедуру, включая восстановление гидропривода после полной сборки.
Проверьте цилиндр и следы жидкости
Отделите активную утечку от старого загрязнения и осмотрите затронутые накладки. При потере жидкости нужна оценка всей гидравлики и её восстановления.
Устраните причину, а не только след
Промывка корпуса не восстанавливает манжету, а установка новых колодок не устраняет течь цилиндра. После ремонта проверяют герметичность, педаль и работу механизма.
Почему состояние барабана и колодок оценивают вместе?
Накладки работают по внутренней поверхности барабана. Их контакт зависит от состояния и геометрии обеих деталей. Глубокие борозды, повреждение или недопустимый износ барабана нельзя компенсировать коротким ходом ручника. Разбор тормозных барабанов объясняет рабочий внутренний диаметр, предел конкретной детали и отличие измеряемой поверхности от буртика. Универсальный неподтверждённый размер не назначают всем Granta.
Сопоставьте сопряжённые детали
Осматривайте накладки и рабочую поверхность, учитывая применимость и нормы конкретного механизма. Наружный диаметр барабана не показывает его внутренний износ.
Выберите предусмотренный объём работ
При замене барабанов учитывают инструкции изготовителя по паре на оси и сопряжённым колодкам. Исправный барабан не назначают к замене автоматически из-за любой смены накладок.
Можно ли восстановить загрязнённую накладку очисткой?
Тормозная жидкость, масло и другие загрязнения рабочей поверхности требуют устранения источника и оценки колодок. Протирание металла не доказывает восстановление пропитанной фрикционной накладки. Не пытайтесь повысить сцепление нагревом, обжигом или обработкой произвольным растворителем. На рабочие поверхности не должны попадать смазка и масло.
Найдите источник загрязнения
Проверьте цилиндр, соседние узлы и выполненное обслуживание. Если причина осталась, новая накладка тоже окажется загрязнённой.
Восстановите механизм по инструкции
Оцените пригодность накладок и состояние сопряжённых частей. Для очистки применяют предусмотренные средства и защиту от пыли, не выдувая её в воздух. Нельзя объявлять очищенную повреждённую накладку исправной без основания.
Что проверять при шуме заднего механизма после ремонта?
Проверяют посадку колодок, пружины, прижимы, рычаг ручника, состояние барабана и отсутствие случайного контакта. Скрежет, удар или меняющийся звук нельзя автоматически считать нормальной приработкой. Важно установить, возник ли шум после сборки или существовал раньше. Срок приработки и режим движения определяет производитель применённых деталей, а не универсальное число километров для любых тормозов.
Начните со сборки и состояния
Уточните, какие части меняли, проверьте комплектность и соответствие схеме. Не пытайтесь убрать звук поездкой с постоянно нажатым тормозом.
Отделите механизм от соседних источников
Звук может быть связан со ступичным узлом или креплением, поэтому замена барабана без локализации не гарантирует результата. Контроль выполняют без опасного движения с сомнительной сборкой.
Почему заднее колесо греется после отпускания тормоза?
Возможны неполный возврат колодок, дефект пружин или опор, заедание привода ручника, проблема цилиндра или гидравлической линии. Нагрев не назначает замену барабана автоматически. Разбор нагрева колеса помогает отличить механическое удержание, гидравлическую причину и ступичный узел. Полностью опущенная рукоятка ручника не доказывает освобождение колодок.
Прекратите движение при выраженных признаках
Запах, дым и сопротивление требуют остановки и выяснения причины. Не проверяйте температуру горячих деталей рукой и не охлаждайте механизм резкой струёй воды.
Локализуйте удержание
Проверяют свободное отпускание обеих сторон в безопасно закреплённом состоянии. Не разъединяйте линию под давлением и не пережимайте шланг случайным инструментом ради самостоятельной диагностики.
Как влага и длительная стоянка влияют на задние барабаны?
Завод предупреждает о прилипании и примерзании колодок к барабанам при длительной стоянке с включённым ручником, особенно в весенне-осенний период. После мокрой дороги при низкой температуре предусмотрена плавная просушка исправных тормозов перед открытой стоянкой. Разбор ручника объясняет правильное использование и безопасное закрепление автомобиля. Предупреждение не разрешает оставить машину свободно катиться.
Учитывайте условия стоянки
Способ закрепления выбирают по руководству фактической коробки и условиям места. Если подходящее безопасное закрепление невозможно, меняют место стоянки.
При заедании не срывайте колесо тягой
После отпускания рычага убедитесь, что механизмы освобождаются. Повторяющийся отказ требует проверки причины, а не ежедневного силового трогания или нагрева открытым огнём.
Что нужно защитить у механизма с ABS?
Для оснащённого ABS исполнения учитывают датчик скорости колеса, его проводку, крепления и считываемый элемент. Их повреждение при снятии или очистке может вызвать предупреждение и неверный сигнал. В описании задних колодок Granta с ABS защита соответствующих элементов учитывается отдельно. Нельзя назначать расположение, тип считываемого элемента или зазор по фотографии другого года и узла.
Проверьте фактическое оснащение
Перед разборкой установите расположение датчика и проводов по применимой процедуре. Не тяните за провод и не нагружайте его инструментом или снятым барабаном.
Контролируйте после сборки
Проверьте крепления, соединения и предусмотренную индикацию. Если ABS загорелась после ремонта, сохраните условия появления и проверьте затронутые элементы, не объявляя причиной только новые накладки.
| Объект | Что учитывать | Какой перенос недопустим |
|---|---|---|
| Обычный барабан Granta | Отдельная деталь на ступице | Процедура встроенного подшипника |
| Ступица и подшипник | Отдельный источник гула и люфта | Замена барабана как лечение любого гула |
| Датчик и считываемый элемент | Исполнение и защита при работе | Зазор и расположение другого узла |
| Проводка ABS | Крепления и целостность | Нагрузка проводом снятой детали |
Почему барабан нельзя путать со ступицей и подшипником?
В описанном обычном заднем механизме Granta барабан снимается со ступицы и не является её подшипником. Общие инструкции для барабанов со встроенным ступичным узлом относятся к другой конструкции. Гул, люфт и вибрация требуют отдельной локализации. Установка нового барабана не подтверждает, что исправлен дефект подшипника, а затяжка ступичной гайки не является обычной регулировкой колодок.
Разделите узлы до выбора ремонта
Сопоставьте установленную конструкцию и фактический источник симптома. Не переносите снятие гайки, уплотнения подшипника и момент затяжки из инструкции интегрированного барабана.
Проверьте сопряжение без повреждений
Посадка и состояние ступицы важны для барабана. При снятии не применяют грубую силу, которая может повредить подшипник или элементы ABS. После работы проверяют правильное положение деталей.
Нужно ли менять все детали задних тормозов одновременно?
Объём ремонта определяется состоянием, применимостью и инструкциями. Задние колодки в описанной Granta заменяют комплектом на обоих колёсах оси. Для замены барабанов инструкция Brembo предусматривает пару и новые колодки. Это не правило автоматически менять исправные цилиндры и все крепления при любом обслуживании. Дефектные пружины и сопряжённые детали нельзя оставлять ради замены только колодок.
Составьте перечень по дефектам
Осмотрите обе стороны, учитывая накладки, барабаны, цилиндры, пружины, опоры и привод. Не считайте универсальный набор ремкомплекта доказательством применимости к машине.
Сверьте условия каждой замены
Для новых барабанов, колодок и повторно используемых деталей требования различаются. Исправные компоненты сохраняют только при допустимом состоянии, а парность и комплектность подтверждают по соответствующей инструкции.
Как подтверждают результат ремонта заднего барабанного механизма?
Сначала завершают правильную сборку обоих механизмов с барабанами. Если гидравлика вскрывалась, её восстанавливают по применимой процедуре. Затем выполняют предусмотренные действия с рабочим тормозом, контролируют ручник, удержание и полное отпускание. Инструкция по замене задних колодок содержит подробный порядок сборки и контроля. Один нормальный ход рычага или сухой корпус недостаточен для приёмки.
Проверьте монтаж и гидравлику
Убедитесь в правильном положении колодок, пружин и рычагов, отсутствии утечки, нормальной педали и предусмотренной индикации. Не нажимайте педаль до завершения сборки и установки барабанов.
Сравните результат с исходной жалобой
Проверьте обе стороны, возврат и отсутствие остаточного торможения, затем выполните безопасный предусмотренный итоговый контроль. При повторном шуме, нагреве или неодинаковом действии продолжайте поиск причины.
| Проверка | Нужный результат | Что недостаточно |
|---|---|---|
| Сборка | Все детали на штатных местах | Только установленный барабан |
| Гидравлика | Герметичность и нормальная педаль | Только уровень в бачке |
| Ручник | Удержание и полное отпускание | Только число щелчков |
| Обе стороны | Соответствующее действие без исходного дефекта | Только одна исправная сторона |
Использованные технические документы
- АВТОВАЗ. Руководство LADA Granta, редакция 27.05.2026
- Тормозная безопасность, уровень жидкости и предупреждения, стояночный тормоз, влажные тормоза и длительная стоянка.
- «За рулём». Конструкция тормозной системы, раздел 203-2
- Барабанный механизм, гидравлический и механический приводы, пружины и автоматическое поддержание зазора в колёсном цилиндре.
- «За рулём». Проверка, задние колодки и цилиндр, разделы 41, 207 и 213
- Границы осмотра через окно, состояние накладок и цилиндра, комплектность и завершение сборки до проверки педалью.
- Brembo. Установка тормозных колодок и барабанов
- Применимость компонентов, осмотр сопряжённых деталей, парность замены на оси и итоговый контроль. Общие процедуры интегрированной ступицы и нормы приработки дисков не перенесены на Granta.
- АВТОВАЗ и «За рулём». Исполнение с ABS
- Технологическая инструкция ABS 9.0 и описание задних колодок Granta с ABS: датчики, считываемые элементы и защита при обслуживании. Данные конкретного поколения не назначены всем автомобилям.
