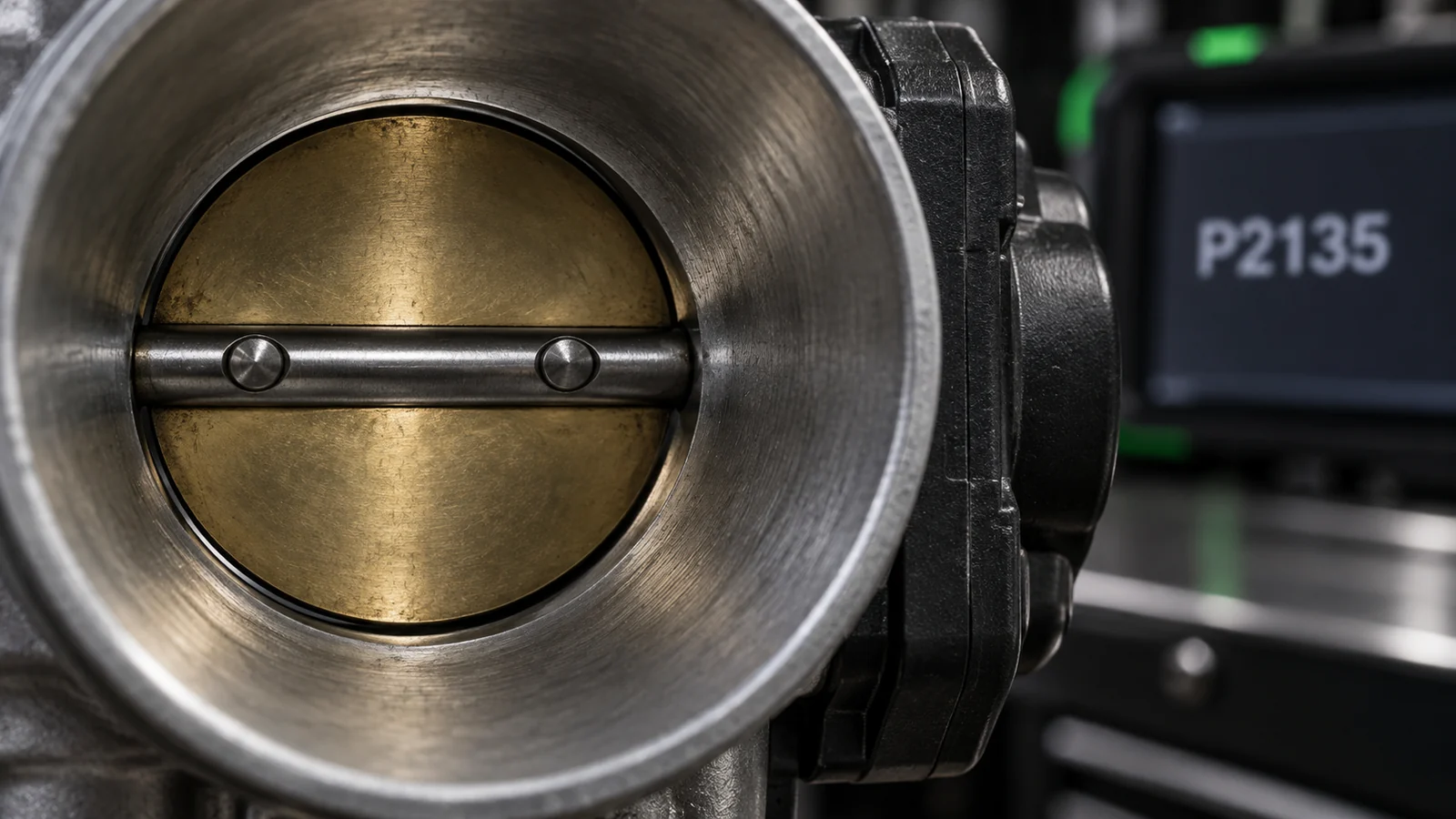

Ошибки дросселя P1545, P1558 и P2135 Lada Vesta

Чем различаются P1545, P1558 и P2135?

В заводской ТИ для Весты с двигателем 21129 и М86 это три разных результата контроля электронного дросселя. P1545 относится к отклонению положения заслонки от требуемого, P1558 — к отрицательному тесту возвратной пружины, P2135 — к рассогласованию двух сигналов положения. Общий симптом ограничения тяги не делает их одной неисправностью.

Сначала сохраняют полный код со статусом, а затем выбирают его карту. Замена всего дроссельного патрубка по одному слову «дроссель» пропускает проверку соединений и цепей. У одного узла могут одновременно регистрироваться несколько кодов, влияющих на порядок диагностики.

К какому двигателю относятся приведённые значения?

Ниже используется ТИ АВТОВАЗ 3100.25100.12056 для двигателя 21129 с М86, Евро-5, по состоянию документации на ноябрь 2015 года. Диапазоны напряжений, условия регистрации и направления проверок относятся к этой системе. Подтвердите установленный двигатель и идентификацию ЭБУ до применения чисел.

Для 21179, H4M, 1,8 EVO и иных контроллеров нужна документация их исполнения. Даже похожий патрубок и одинаковый код OBD не подтверждают совпадение разъёма, контрольных сопротивлений или обучения. В этой статье значения 21129 не назначены допусками для остальных Вест.

Что сохранить перед сбросом и разборкой?

Сохраните идентификацию блока, все коды и доступные статусы. Запишите режим появления сбоя: включение зажигания, пуск, движение, нажатие газа. Если прибор поддерживает стоп-кадр и запись параметров, сохраните их до удаления памяти. Обязательно укажите недавнюю чистку, замену узла или работу с разъёмом.

Коды читают совместно, а не только один выделенный приложением. Ошибки питания, сигнала или электропривода могут менять последовательность проверки. Неподдерживаемый параметр помечают как недоступный. Его отсутствие на экране не является нулевым показанием или подтверждением исправности.

1. 1

   Сверьте установленную систему

   Двигатель и контроллер должны соответствовать применяемой карте.

2. 2

   Сохраните исходный отчёт

   Нужны все коды, статусы и доступные условия события до сбросов.

3. 3

   Разделите режимы

   Зафиксируйте, когда возникает сбой и какие работы ему предшествовали.

С чего начинается проверка P1545?

Карта P1545 сначала проверяет совместное наличие P0113, P0118, P0123, P0223, P2123, P2128, P2100 и P2101. При их наличии диагностику начинают с соответствующих карт. Если после устранения этих неисправностей P1545 сохраняется, переходят к следующему этапу проверки.

Затем при выключенном зажигании проверяют разъём, цепь электродвигателя и механику снятого узла: деформацию, подклинивание, возможность закрытия. Следующая ветвь касается управляющих цепей между ЭБУ и приводом. Поэтому такой код не является самостоятельным доказательством загрязнения, неисправной педали или необходимости перепрошивки.

Что проверяют при P1558 и почему название пружины не завершает диагноз?

В рассматриваемой системе P1558 регистрируется при включённом зажигании и отрицательном тесте возвратной пружины. Контроллер оценивает возвращение заслонки в предусмотренное положение после тестового воздействия. Время сравнивается с порогом внутри системы, его произвольное значение для ручной проверки здесь не задаётся.

Карта начинает с активности кода, затем предусматривает осмотр разъёма, цепи электродвигателя и механики. При отсутствии найденных повреждений проверяются управляющие цепи. Название ошибки описывает результат контроля, но не разрешает пропустить проводку и сразу разбирать пружинный механизм.

Как построена диагностика P2135?

P2135 относится к двум каналам датчиков положения заслонки. В заводской карте сначала выясняют, активен ли код. Для непостоянного сбоя при отсутствии других кодов предусмотрена отдельная работа с непостоянными неисправностями. Отсутствие активного кода сейчас не равно завершённой проверке всего узла.

Дальнейшая последовательность включает целостность цепей, проверки сопротивлений, массы и напряжений при заданных состояниях соединений. Отдельные ветви сравнивают результат с заведомо исправным контроллером. Если измерения выполнены при другом подключении разъёма, нельзя подставлять их в чужую строку карты.

Какие параметры сканера нельзя смешивать?

В диагностике М86 доступны напряжения двух ДПДЗ в вольтах, пересчитанные положения каналов в процентах и общий параметр положения заслонки. Это разные представления. Также нужно отличать данные заслонки от сигналов педали акселератора, хотя оба узла связаны с запросом тяги.

Перед записью отметьте полное название поля и единицу. Пара значений 0,4 и 4,6 может иметь смысл как напряжения, но не как готовые проценты открытия. Одно общее положение заслонки не показывает отдельно поведение обоих каналов.

Как должны изменяться сигналы А и В?

На листе 266 указано: при открытии заслонки напряжение ДПДЗ А увеличивается, а ДПДЗ В уменьшается. Противоположное направление — предусмотренное свойство этих каналов. Требовать одинаковых напряжений двух датчиков в одном положении было бы ошибкой.

Одна сохранённая пара позволяет сверить числовое соотношение, но не показывает плавность изменения во всём диапазоне. Для непостоянного нарушения нужны запись, условия воспроизведения и проверки по карте. Удачный неподвижный снимок не исключает кратковременный обрыв или сбой при другом положении.

Какие напряжения указаны для полностью закрытой заслонки?

Для описанного М86 при полностью закрытой заслонке приведены диапазоны А от 0,30 до 0,58 В и В от 4,42 до 4,70 В. Сумма сигналов должна составлять 5 ± 0,1 В при любом положении. Условие суммы и индивидуальные диапазоны закрытого положения проверяются раздельно.

Полностью закрытое положение нужно подтвердить по технологии. Обесточенное положение Limp home не следует автоматически считать нулём. Если положение неизвестно, можно сверить сумму пары, но вывод по индивидуальным диапазонам закрытия остаётся неподтверждённым.

Как сверить пару напряжений без смешения с диагнозом?

Введите напряжения А и В из подходящих полей диагностики этой системы. Помощник отдельно сравнит сумму с 4,9–5,1 В. Индивидуальные диапазоны А/В он применит только при подтверждении полностью закрытого положения. Запятая и точка равнозначны как десятичный знак.

Соответствие этих чисел не является положительным результатом всей карты P2135. Здесь не оцениваются длительность события, движение сигналов и состояния электрических цепей. Несоответствие тоже не назначает автоматически замену дросселя: следующий этап выбирают по заводской последовательности.

Почему нельзя искать шесть процентов простым вычитанием вольт?

Условие регистрации P2135 в ТИ — рассогласование сигналов более чем на 6 процентов в течение 0,3 секунды. На следующем листе уточнено, что для такого контроля используются сигналы А и В, пересчитанные в проценты положения. Их не следует путать с исходной парой вольт.

Разность 4,6 и 0,4 В не означает рассогласование положения, поскольку исходные напряжения закономерно движутся в разные стороны. Проверка суммы вольт — отдельное числовое условие. Она не воспроизводит внутренний монитор ЭБУ и не определяет наличие P2135 по одной паре.

Что важно в проверке разъёма и жгута?

Карты предусматривают осмотр на влагу, грязь, коррозию, деформацию контактов и повреждение корпуса соединения. Электрические проверки выполняются при заданных подключениях ЭДП и контроллера. Нужны подходящий прибор, схема именно своей системы и сохранение контактов при доступе.

Измерения на отключённой колодке жгута и напряжения датчиков в работающей диагностике относятся к разным условиям. Сопротивление нельзя проверять как напряжение при включённом питании. В задании диагносту укажите, какая цепь проверена и в каком состоянии были разъёмы.

1. 1

   Определите нужную ветвь

   Код и предыдущий результат указывают, какую цепь проверять дальше.

2. 2

   Соблюдите состояние подключения

   Зажигание и соединения устанавливают по выбранному этапу заводской карты.

3. 3

   Запишите измерение с условиями

   Название цепи, величина и состояние разъёмов нужны вместе.

Почему P1545 и P1558 могут по-разному ограничивать работу двигателя?

Для P1545 описан аварийный режим с обесточиванием привода. Для P1558 в описанном аварийном режиме привод не обесточен, а заслонка удерживается в положении Limp home. Оба кода могут сопровождаться ограничением оборотов, поэтому по одному внешнему ощущению их не различают.

При P2135 режим также зависит от того, каким сигналам доверяет контроллер. Ограничение тяги — повод сохранить точный отчёт, а не проверять заслонку пальцами при подключённом электроприводе. Условия демонтажа и проверки механики задаются соответствующим этапом карты.

Когда нужна чистка, а когда адаптация не решает проблему?

Если при предусмотренном осмотре подтверждено загрязнение, способ очистки выбирают для установленного узла. Операция разобрана в руководстве по чистке дроссельной заслонки Весты. Промывка не восстанавливает оборванный провод, повреждённый контакт или деформированную заслонку.

После замены ЭДП, контроллера или сброса с инициализацией ТИ предусматривает адаптацию нуля. Применимые условия и последовательность вынесены в адаптацию дросселя 21129. Завершённое обучение не является доказательством устранения причины конкретного кода.

Что делать, если ошибка сейчас не активна?

Сохранённый код и активная неисправность — разные состояния. Для P1558 карта использует дополнительную информацию о давности события. Для P2135 при отсутствии других кодов предусмотрена диагностика непостоянного сбоя. Историю нужно сохранить до решения об удалении памяти.

Не назначайте замену только потому, что разъём внешне сухой и один раз показания совпали с диапазоном. Полезны исходные условия, запись параметров и результат каждого выполненного этапа. Если доступных данных недостаточно, дальнейшая проверка должна сохранять эту неопределённость, а не превращать её в готовый диагноз.

Как проверить результат ремонта и что передать сервису?

После устранения найденного нарушения восстановите соединения и выполните необходимые для этой работы процедуры. Карты предусматривают запуск, сброс кодов и проверку отсутствия неисправности. Удаление памяти в конце ремонта отличается от потери исходного отчёта до начала проверки.

В итоговой записи полезны идентификация системы, исходные и повторные коды, проверенная цепь или найденный дефект, выполненные работы и результат контроля. Сравните состояние в подходящих исходных условиях без опасного воспроизведения сбоя. Если симптом остался, очередной сброс не заменяет следующий этап диагностики.

1. 1

   Завершите сборку и процедуры

   Соединения восстановлены, необходимое обучение выполнено по своей карте.

2. 2

   Проверьте память и работу системы

   Сопоставьте точные коды и фактическую реакцию с исходной жалобой.

3. 3

   Сохраните предметный результат

   Укажите найденный дефект, выполненный этап и условия итогового контроля.
