Как почистить дроссельную заслонку Lada Vesta

Когда чистка поможет, а когда нужна другая проверка

Повод осмотреть дроссель — нестабильный холостой ход, остановка двигателя при отпускании педали газа или задержка реакции на её нажатие. Эти признаки не доказывают загрязнение: перед отключением аккумулятора сохраните коды и условия появления неисправности. Порядок подключения прибора есть в разделе диагностики через OBD-II.

Инструкция рассчитана на штатный впуск ранней Vesta с 21129 и контроллером М86. У H4M, 21179 и изменённых систем впуска доступ, крепление и условия обучения могут отличаться. Если перед вами другой узел или другое число креплений, сначала уточните исполнение.

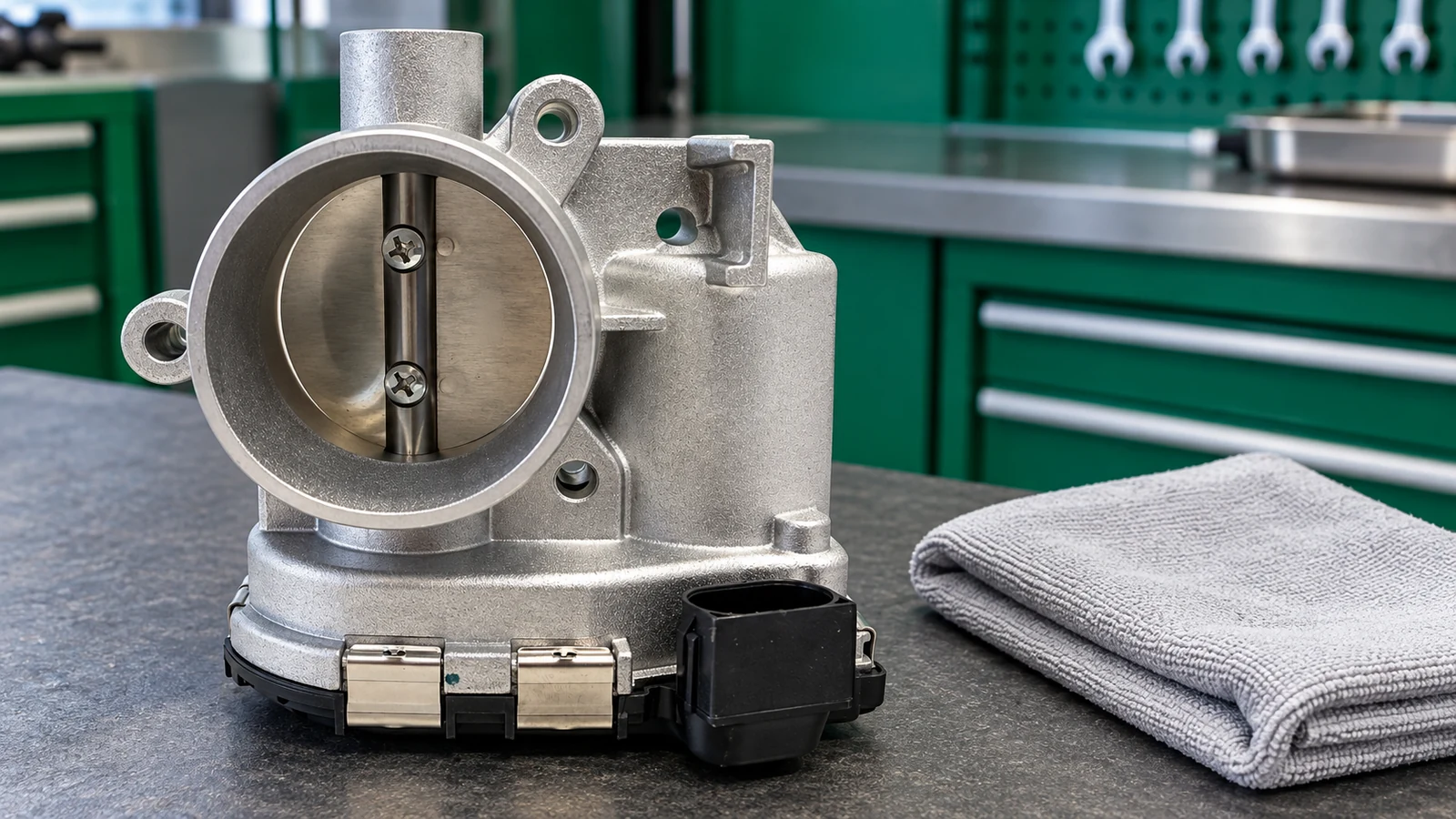

Какой дроссель установлен на вашей Весте

Чистка проходного канала и снятие узла — разные части работы. Очиститель выбирают по совместимости с электронным дросселем, а крепёж, уплотнение и обучение определяют по двигателю и установленному контроллеру.

До снятия сфотографируйте положение проводки и уплотнения. Закройте открытый впуск, очистите снятый узел без заливания электропривода, дайте составу испариться и соберите соединение с исправным уплотнением. Не прикладывайте усилие к заслонке неизвестной конструкции: допустимость её ручного перемещения должна быть подтверждена изготовителем. После сборки сначала исключите неплотный рукав и забытый разъём, затем оценивайте необходимость обучения именно вашего ЭБУ. Универсальной комбинации педали и зажигания для всех Вест нет.

Состав крепления сравнен по каталогу деталей LADA Vesta 04.2022, группы 137010 и 137110. Для поздних исполнений каталог 2022 года не заменяет документацию установленного узла.

Инструмент и подготовка для показанного трёхгаечного узла

• Ключ на 10 для минусовой клеммы, головка на 10 с удлинителем для гаек дросселя.
• Крестовая отвёртка для хомута воздушного шланга. Плоскогубцы для пружинного хомута вентиляции картера.
• Динамометрический ключ, рабочий диапазон которого включает 5–8 Н·м.
• Очиститель для дроссельных узлов, совместимый с их покрытием и материалами. Назначение и ограничения проверьте на этикетке конкретного средства.
• Безворсовые салфетки, защитные очки, стойкие к выбранному средству перчатки и лоток для снятых гаек.
• Подходящее уплотнение на замену, если установленное порвано, затвердело или деформировано.

Остановите двигатель, выключите зажигание, уберите ключ и дождитесь остывания узла. Обеспечьте проветривание. Аэрозоль нельзя использовать рядом с открытым огнём, искрящим инструментом и горячим выпуском. Не подменяйте специальный очиститель универсальной смазкой, бензином или случайным растворителем.

Как снять дроссельный патрубок

1. 01

   Отключите минусовую клемму

   Сохраните результаты диагностики, затем при выключенном зажигании снимите провод с минусового вывода аккумулятора. Отведите клемму так, чтобы она не вернулась на вывод во время работы. Электропривод заслонки должен оставаться обесточенным.

2. 02

   Освободите воздушный шланг

   Снимите декоративный экран двигателя. Ослабьте хомут шланга, идущего от воздушного фильтра к дросселю, и стяните шланг с патрубка. Если перемещению мешает верхний шланг вентиляции картера, сожмите его пружинный хомут, сдвиньте хомут по шлангу и отсоедините шланг от крышки головки цилиндров. Запомните положение обоих соединений.

3. 03

   Отсоедините разъём

   Освободите замок электрической колодки дросселя и снимите её за корпус. Проверьте контакты и уплотнение разъёма. Уберите мешающий жгут из держателей, не натягивая провода. Не лейте очиститель в колодку или корпус электропривода.

4. 04

   Отверните три гайки и снимите узел

   Головкой на 10 отверните гайки крепления дросселя к модулю впуска. Поддерживайте патрубок рукой и складывайте крепёж в лоток, чтобы он не попал во впуск. Снимите узел со шпилек, сохранив уплотнение для осмотра. Сам модуль впуска для этой операции не снимайте.

   Закройте открытый вход модуля чистой заглушкой, которая не может провалиться внутрь. Не заталкивайте в канал мелкие кусочки ветоши. Если внутри обнаружен посторонний предмет, его необходимо извлечь до сборки и запуска.

Как удалить отложения и установить дроссель

1. 05

   Очистите канал и кромку заслонки

   Нанесите немного подходящего средства на безворсовую салфетку и протрите загрязнённую стенку канала. На снятом обесточенном узле осторожно приоткройте заслонку рукой, чтобы очистить её кромку и обратную сторону. Не пользуйтесь отвёрткой как рычагом, не давите через заедание и не выворачивайте заслонку за ограничитель.

   Снимайте размягчённые отложения чистым участком салфетки. Не соскребайте налёт металлом или абразивом и не пытайтесь отполировать покрытие до блеска. Не погружайте узел в растворитель, не распыляйте средство в электропривод и не промывайте канал струёй в сторону электроники.

2. 06

   Проверьте движение и дайте средству высохнуть

   В канале не должны оставаться хлопья грязи, волокна и жидкость. Убедитесь, что заслонка перемещается без подклинивания и возвращается под действием пружины. Для электронного дросселя небольшой зазор в обесточенном состоянии предусмотрен конструкцией: не регулируйте упорный винт ради полного перекрытия канала.

   Дождитесь полного испарения очистителя по его инструкции. Если заслонка погнута, повреждён её край или движение осталось тугим, установкой и обучением этот дефект не исправить.

3. 07

   Проверьте уплотнение и закрепите узел

   Очистите привалочные поверхности без повреждения пластика. Порванное, жёсткое или сплющенное уплотнение замените подходящим. Герметик вместо него не применяйте. Удалите защитную заглушку, установите дроссель ровно на шпильки и наживите все три гайки вручную.

   Равномерно затяните крепление. Для описанного соединения на 21129 в заводской карте указан момент 5–8 Н·м. Не переносите это значение на другие исполнения и не затягивайте небольшой крепёж длинным воротком на глаз.

4. 08

   Восстановите шланги и подключение

   Подключите электрическую колодку до фиксации и верните жгут в держатели. Посадите воздушный шланг на патрубок по всей окружности и закрепите хомут. Если отсоединяли вентиляцию картера, восстановите соединение и положение его хомута. Проверьте, что шланги не перекручены, инструмент и заглушка убраны. Подключите минусовую клемму и установите декоративный экран.

Если после сборки сохраняются P1545, P1558 или P2135, чистку отделяют от проверки механики, соединений и цепей. Для 21129 с М86 последовательность и числовые условия сигналов разобраны в проверке кодов дросселя Lada Vesta.

Что проверить после чистки

Запустите двигатель и сравните холостой ход с исходным состоянием при одинаковой температуре и выключенном кондиционере. Проверьте, нет ли свиста у соединения дросселя и воздушного шланга, новых ошибок или ограничения реакции на педаль газа. При резко выросших оборотах заглушите двигатель и сначала осмотрите разъём, посадку шланга и уплотнение.

Для М86 заводская карта требует обучения нулевого положения после замены дроссельного узла, контроллера либо сброса ЭБУ с инициализацией. Это не повод выполнять такой сброс после каждой протирки. Если узел заменили или обучение действительно требуется, используйте отдельный порядок адаптации дроссельной заслонки.

Если обороты продолжают плавать, сохраните новые диагностические данные. Проверяйте герметичность модуля впуска и его соединений, проводку и фактическое управление заслонкой. Повторная промывка уже чистого канала не устраняет неисправность соседнего узла.
