Под названием «рамка радиатора» могут предлагать разные детали передней части Весты. До заказа нужно определить, требуется верхняя или нижняя поперечина, боковая стойка, панель либо совсем другой узел. Ниже — различия названий, примеры из каталога и порядок сверки. Интерактивный поиск связывает выбранный элемент с записью источника, а применимость к конкретному автомобилю подтверждают отдельно.
Кузов и экстерьер

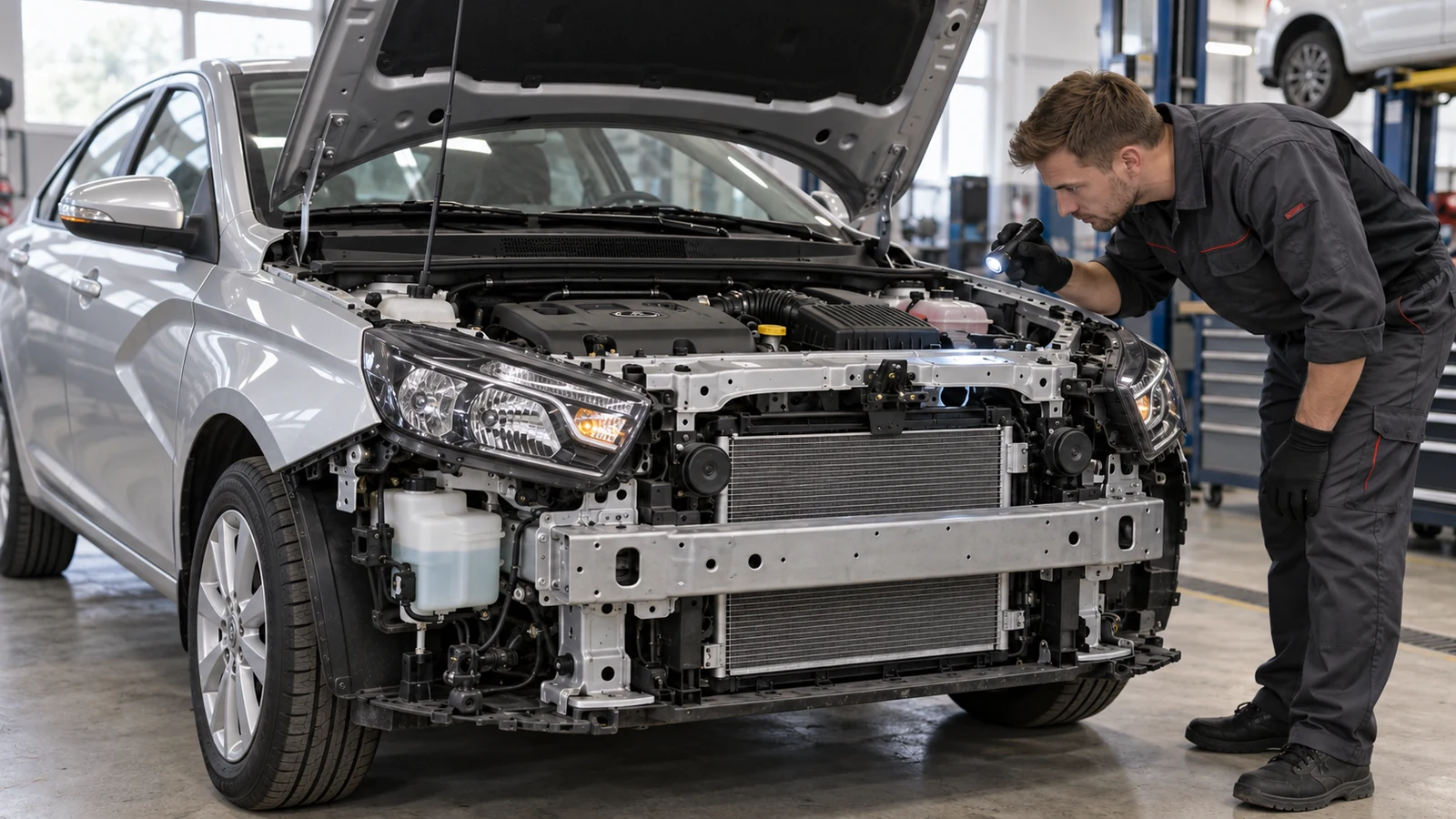

Рамка радиатора Lada Vesta
Что именно называют рамкой радиатора?
Уточняйте состав, скрывающийся за торговым названием. В каталоге Vesta редакции 04.2022 верхняя и нижняя поперечины, боковые стойки и панели перечислены самостоятельными позициями. Слово «телевизор» в объявлении не объясняет, какие из них включены.
Попросите точное наименование, номер, фотографии и перечень входящих элементов. Не считайте показанный комплект целой кузовной сборкой только потому, что продавец назвал его рамкой.
Чем верхняя поперечина отличается от нижней?
Это разные каталожные детали. В группе 420110 верхняя поперечина в сборе обозначена 8450039238. В группе 410110 нижняя поперечина в сборе имеет номер 8450008128. Примеры относятся к указанной редакции, а не ко всем последующим Вестам.
В технологической инструкции для ранней Vesta радиатор удерживается фиксаторами у верхней поперечины и установлен в нижние опоры. Наличие рядом радиатора не делает его, крепёжные фиксаторы и кузовные поперечины одной запасной частью.
| Элемент | Пример номера |
|---|---|
| Верхняя поперечина в сборе | 8450039238, группа 420110 |
| Нижняя поперечина в сборе | 8450008128, группа 410110 |
Почему боковую стойку нельзя заказывать как панель рамки?
В группе 410110 стойки и панели названы отдельно, с разделением на левую и правую стороны. Совпадение стороны не означает совпадение детали. Сверяйте строку и позицию на схеме.
Ниже показаны четыре конкретные записи. Стороны автомобиля определяют по направлению его движения, а не по положению человека перед открытым капотом.
| Наименование | Пример номера |
|---|---|
| Стойка левая в сборе | 8450039312 |
| Стойка правая в сборе | 8450039311 |
| Панель левая в сборе | 8450039307 |
| Панель правая в сборе | 8450039306 |
Балка переднего бампера тоже относится к рамке?
В том же каталоге балка переднего бампера выделена собственной позицией 10 группы 410110. Для неё есть разные исполнения, включая CROSS и SPORT. Это не название верхней либо нижней поперечины рамки радиатора.
В описании заказа сохраняйте различие между облицовкой бампера, его балкой и кузовными элементами рамки. Доступ через снятый бампер не делает эти детали взаимозаменяемыми. Порядок работы с облицовкой вынесен в статью о снятии переднего бампера.
Что означает «рамка защиты радиатора» в каталоге?
Группа 910410 называется «Рамки защиты радиатора». На её рисунке показаны сетчатые элементы, а в строках отдельно указаны SW Cross и Sedan/SW. Их нельзя принимать за кузовные поперечины, стойки или панели групп 410110 и 420110.
Если нужен кузовной ремонт, предложение защитной сетки не решает эту задачу. Сначала уточните наименование изделия и его назначение. Схожие слова в заголовке магазина не подтверждают одинаковый состав.
Как пользоваться поиском элемента на этой странице?
Выберите наименование, а для боковой стойки или панели — ещё и сторону. Результат покажет пример записи из каталога 04.2022 либо направит к отдельной группе бампера или защиты. Для поперечин сторона не нужна.
Поиск не определяет состояние кузова, не подбирает деталь по VIN и не подтверждает совместимость с NG или другим исполнением. Если нужного элемента в списке нет, сохраняйте исходное название и уточняйте его по применимому каталогу.
Можно ли выбрать рамку только по году, кузову или слову Cross?
Передайте VIN, исполнение автомобиля и данные уже установленной детали. Если узел меняли после ремонта, это также нужно указать. Один год регистрации или внешне похожая передняя часть не раскрывают фактический состав.
Каталог 04.2022 используется здесь как источник отдельных примеров. Он не подтверждает номера поздних изменений и всех вариантов NG. Не переносите пометку CROSS от строки балки бампера на соседние позиции рамки без отдельной проверки.
Нужно ли снимать кузовную рамку для замены самого радиатора?
Разделяйте две операции. В ТИ 3100.25100.20582 для ранней Vesta радиатор освобождают от верхних фиксаторов и вынимают из нижних опор. При установке прямо указаны два фиксатора. Демонтаж всей кузовной рамки этим действием не описан.
Полную подготовку, соединения и обратную сборку выполняют по карте системы охлаждения своего исполнения. Перечень деталей рамки не заменяет такую карту. Нельзя превращать название «рамка» в универсальную команду отвернуть несколько болтов кузова.
Что зафиксировать, если после удара изменились зазоры передней части?
Сфотографируйте общий вид и отдельные повреждённые участки до разборки. Укажите, какие элементы и крепления уже заменяли. В заказе ремонта отделите внешние зазоры от повреждений конкретных деталей.
По одной фотографии перекошенной облицовки нельзя выбрать полный комплект кузовных элементов или установить объём восстановления. Нужен осмотр с доступом к повреждённым участкам. Самостоятельную оценку перед покупкой автомобиля рассматривает материал о проверке кузова.
Что уточнить перед покупкой детали в сборе?
Попросите перечислить, что входит в сборку: основная деталь, соединённые элементы, кронштейны и крепёж. Сопоставьте перечень с номером предложения и фотографиями именно продаваемого изделия.
Фраза «в сборе» в каталожной строке не делает автоматически частью комплекта радиатор, вентилятор, конденсатор, бампер и замок капота. При сомнении согласуйте состав по позициям до заказа.
Почему каталог не задаёт способ кузовной замены и моменты затяжки?
Каталожная схема показывает состав и номера, но не заменяет технологию ремонта. По ней нельзя назначить места разъединения, способ соединения, контрольные размеры или усилие для любого крепежа.
До ремонта определите конкретный элемент и применимую карту для своего кузова. Момент соединения соседнего подрамника или бампера нельзя выдавать за момент всей рамки. После повреждения выбор детали и объём кузовных работ согласуют вместе.
Как составить понятный заказ и проверить полученную деталь?
Запишите полное наименование, сторону, каталожный номер и согласованный состав. Отдельно сохраните подтверждение применимости к автомобилю. Пример с этой страницы помогает сформулировать запрос, но не заменяет такое подтверждение.
При получении сопоставьте маркировку, форму, видимые крепления и состав с заказом. При несовпадении уточните поставку до установки и доработки детали. Для бывшей в употреблении сборки отдельно оцените её состояние и следы прежнего ремонта.
Назовите нужный элемент
Отделите поперечину, стойку, панель, балку бампера и защитную сетку.
Зафиксируйте сторону
Для боковых элементов укажите левую или правую сторону по направлению движения автомобиля.
Найдите точную запись
Сверьте наименование, номер и позицию в применимом каталоге. Не подменяйте основной номер соседней строкой.
Подтвердите поставку
Согласуйте применимость, состав сборки и состояние изделия. Сохраните ответ поставщика.
Сравните полученное
Проверьте маркировку и согласованные признаки до установки. При несоответствии вернитесь к уточнению заказа.
Использованные технические документы
- Каталожные схемы LADA Vesta, редакция 04.2022
- Локальная копия стороннего архива. Группы 410110, 420110 и 910410: поперечины, стойки, панели, балка бампера и рамки защиты. Примеры не являются действующим подбором по VIN.
- АВТОВАЗ. ТИ 3100.25100.20582, двигатель автомобиля LADA Vesta
- Раздел 9.3, листы 68–70: подготовка, верхние фиксаторы и нижние опоры радиатора системы охлаждения. Операция относится к радиатору, а не к кузовной замене рамки.
Не нашли ответ на свой вопрос?
Опишите проблему в комментариях — мы ответим в ближайшее время. Укажите e-mail, чтобы получить уведомление об ответе
На ранней Весте при работах с передней частью сняли крепления радиатора. Можно вернуть его и просто закрепить сверху?
Евгений, сначала радиатор с вентилятором должен встать в нижние опоры, затем его закрепляют двумя верхними фиксаторами. Крепление только сверху не соответствует штатной установке. Заодно проверьте восстановление держателей шлангов и проводки: снятые при разборке одноразовые хомуты заменяют новыми. Если шланги отсоединяли, после сборки дополнительно проверяют уровень охлаждающей жидкости и отсутствие течи.
