Установка кондиционера на Lada Granta

Можно ли установить кондиционер на Granta, если его не было с завода?

Да, для Granta существуют комплекты дооснащения. Однако купить один компрессор и кнопку недостаточно: нужно собрать холодильный контур, его механический привод, отвод конденсата и электрическое управление. Начните с идентификации машины и перечня необходимых деталей, затем согласуйте с установщиком состав работ и способ проверки готовой системы.

Заводской кондиционер и дополнительный комплект могут различаться креплениями, трассировкой трубок и логикой включения. Поэтому фотографии другой Granta помогают понять объём работ, но не подтверждают совместимость. Если продавец предлагает набор без обозначения, состава и схемы подключения, до оплаты запросите эти сведения. Отдельно выясните, кто устраняет недостатки, если детали куплены в одном месте, а установлены в другом.

Какие данные нужны для подбора комплекта?

Подготовьте год выпуска, кузов, обозначение двигателя и коробки передач, сведения о блоке управления двигателем, а также фотографии существующего привода навесных агрегатов и отопителя. Передайте их продавцу и установщику вместе. Подбор только по словам «Гранта, восемь клапанов» оставляет слишком много неопределённости, особенно после замены двигателя, генератора или отопителя.

Например, каталог FROST разделяет комплект 2190F-8100046-11 для Granta 2012–2016 годов и 2190F-8100046 для машин с 2016 года. Эти границы из каталога помогают начать подбор, но для машины переходного выпуска всё равно нужно подтверждение по её фактическому оборудованию. Обозначение комплекта сравнивают на упаковке, в документах и в заказ-наряде, включая суффикс.

1. 1

   Соберите сведения о машине

   Запишите двигатель и КПП, сфотографируйте привод, отопитель и маркировки доступных блоков. Сообщите о прежних переделках.

2. 2

   Согласуйте конкретный набор

   Получите обозначение и состав поставки. Попросите подтвердить применимость к вашему оборудованию и перечислить детали, которых нет в коробке.

Что должно входить в комплект и что проверить до разборки?

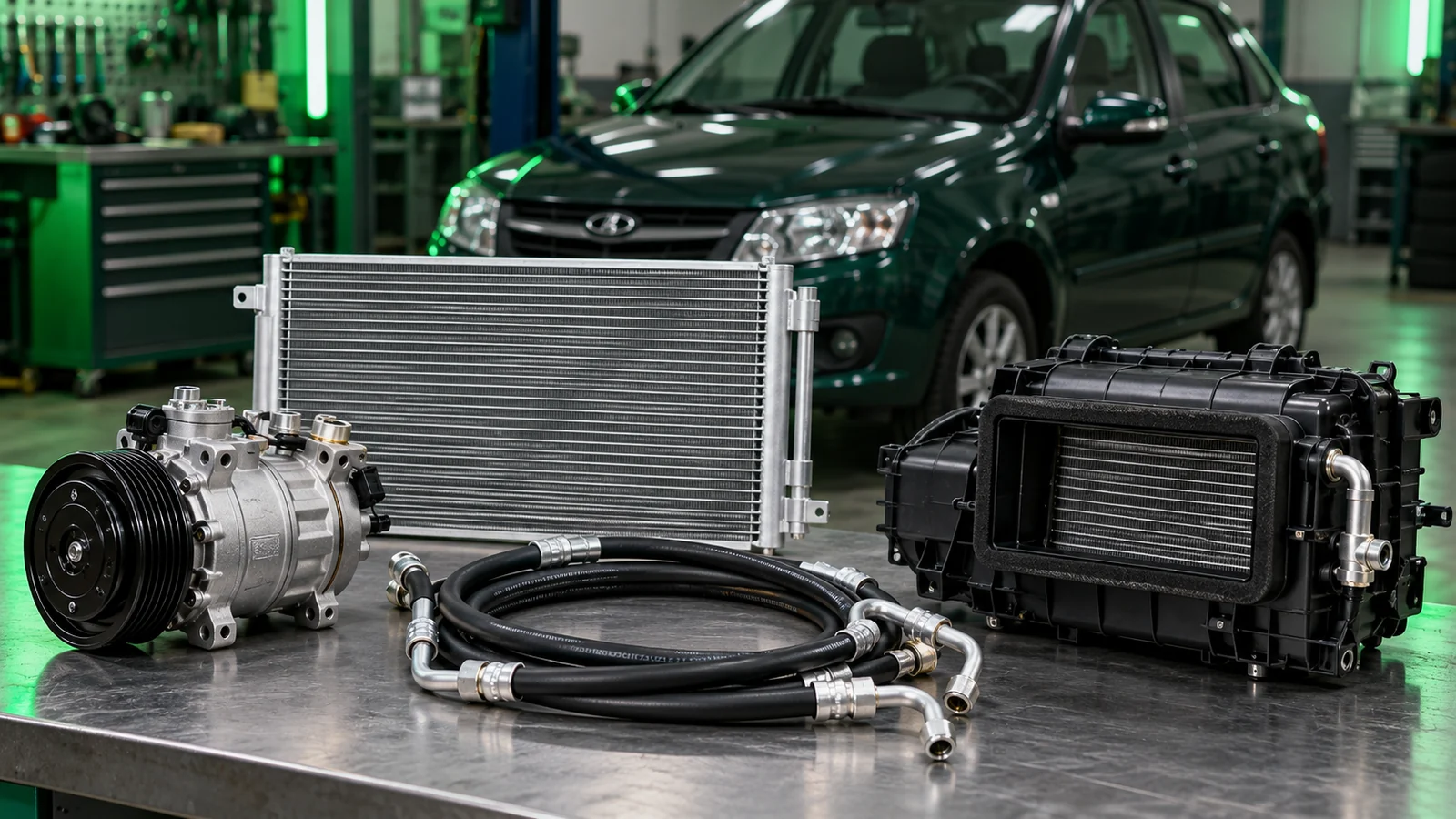

Сверяйте фактическую поставку с ведомостью выбранного изделия. Основные группы — компрессор с креплением и приводом, конденсатор с необходимым обдувом, испаритель, устройство регулирования подачи хладагента, осушитель, магистрали, управление и монтажные детали. Часть узлов может быть объединена, поэтому количество коробок или внешнее сходство не определяет комплектность.

В карточке комплекта FROST 2190F-8100046 для Granta с 2016 года у официального дилера перечислены компрессор WXH с кронштейном, конденсатор с вентилятором и ресивером, испаритель с термостатом, трубопроводы, ТРВ, датчик давления и проводка с подключением ЭБУ. Это пример конкретной поставки. Его ремень, ролик или компрессор нельзя автоматически назначать другой версии. Проверьте отсутствие транспортных повреждений и сохранность заглушек штуцеров до начала работ.

Можно ли выполнить весь монтаж самостоятельно?

Оценивать нужно не только наличие ключей. Работа затрагивает привод двигателя, герметичный холодильный контур, электропитание и салон. Для завершения нужны оборудование для вакуумирования и заправки, контроль герметичности и знание конкретного комплекта. Практичный вариант для владельца — подготовить сведения, проверить комплектность и согласовать приёмку, а монтаж поручить специалисту по автомобильным кондиционерам.

Не вскрывайте заправленный контур и не проверяйте наличие хладагента нажатием на клапан. Перед разъединением из действующей системы хладагент извлекают специальным оборудованием. Открытые соединения защищают от грязи и влаги, а не оставляют на верстаке до следующего дня. Если для крепления комплекта требуется снимать опору двигателя, это отдельная операция с предусмотренной опорой агрегата. Без подходящей оснастки и инструкции продолжать разборку нельзя.

В каком порядке устанавливают узлы и что контролировать по ходу работ?

Сначала фиксируют исходную работу отопителя, вентилятора салона, охлаждения двигателя и навесного привода. Затем по монтажной документации размещают механические узлы, магистрали и электропроводку. До заправки проверяют крепление, трассы, слив конденсата и электрическую часть. После этого обслуживают холодильный контур, проверяют включение и проводят измерения. Последовательность снятия панелей, крепежа и опор зависит от комплекта.

При осмотре до закрытия обшивки полезно зафиксировать места прохода трубок и жгутов, защиту кромок, крепёж и вывод дренажа. Магистрали не должны лежать на горячих деталях, попадать к ремню или натягиваться при обычном перемещении силового агрегата. Доступ к сервисным соединениям должен сохраняться. В заказ-наряде отдельно отмечают восстановление снятых деталей, а не только строку «кондиционер установлен».

1. 1

   Проверьте исходное состояние

   Устраните уже имеющийся перегрев, повреждение привода или отказ вентилятора до добавления новой нагрузки.

2. 2

   Осмотрите скрываемые участки

   До сборки облицовок проверьте закрепление трубок, жгутов и дренажа. Сохраните фотографии доступных мест для последующего обслуживания.

Нужно ли менять ремень, генератор или прошивку?

Ремень и элементы его привода выбирают по схеме конкретного комплекта и фактическому двигателю. Новый компрессор меняет конфигурацию привода, поэтому переносить длину ремня с чужой машины нельзя. После сборки проверяют соответствие ручьёв, положение ремня и отсутствие задевания. Неправильное взаимное положение шкивов не исправляют повышенным натяжением.

Замена генератора не является обязательной для любой установки: сначала сопоставляют предусмотренную комплектацию и электрическую нагрузку. Подключение к ЭБУ и изменение его настроек также определяются конкретным набором и блоком. Например, в описании рассмотренного комплекта FROST предусмотрена связь с ЭБУ. Это не основание ставить случайную прошивку. Установщик должен объяснить, как передаётся запрос кондиционера, управляются вентиляторы и сохраняются защитные отключения.

Почему после установки не включается компрессор?

Начните с условий включения, предусмотренных именно установленной системой: работа двигателя, выбранный режим вентилятора, положение регуляторов и разрешение управления. Светящаяся кнопка сама по себе не подтверждает включение компрессора. Запишите, включается ли вентилятор конденсатора, меняется ли звук и появляется ли охлаждение. Наблюдать ременный привод можно только с безопасного расстояния, без рук и инструмента возле вращающихся частей.

Если система не запускается, установщик последовательно проверяет питание и защиту цепей, запрос включения, разрешение ЭБУ, сигналы датчиков и фактическое состояние контура. Отсутствие разрешения может быть защитной реакцией, поэтому прямое питание муфты и перемычка вместо датчика давления не являются способом исправить монтаж. При сбое после вмешательства сохраните коды и условия появления до их стирания. Общая последовательность диагностики описана в материале о неработающем кондиционере Granta.

Сколько хладагента и масла нужно заправлять?

Количество и тип определяют для всей установленной системы и её компрессора. Заправочная таблица заводской Granta относится к соответствующему заводскому исполнению. У комплекта дооснащения иной объём магистралей и другие компоненты, поэтому копировать заводскую массу или число из старой инструкции нельзя. До заправки в заказе должны появиться обозначение комплекта, тип хладагента и подтверждённая норма его изготовителя.

Масло также не добавляют «на всякий случай»: учитывают тип компрессора, его исходное заполнение и требования системы. После сборки выполняют предусмотренную проверку герметичности и вакуумирование, затем заправляют нормированную массу. Манометрическое давление или холодная трубка не заменяют учёт массы. Попросите сохранить фактически заправленное количество и сведения о масле, а при утечке сначала устранить её причину.

Как проверить охлаждение и сравнить два замера?

Сравнивайте измерения при одинаковом режиме забора воздуха, скорости вентилятора, положении регулятора, точках измерения и сопоставимых внешних условиях. Укажите, стояла машина или двигалась, каков режим двигателя и сколько времени система работала. Не проводите испытание работающего двигателя в закрытом помещении. Используйте подходящий воздушный термометр, закреплённый без контакта с подвижными деталями и поверхностями, которые исказят показание.

Для каждого замера запишите температуру воздуха на входе в климатическую систему и в одном выбранном центральном дефлекторе. При рециркуляции показание наружного воздуха нельзя подставлять вместо температуры забираемого салонного воздуха. Если точка входа недоступна, отметьте, где измеряли, и не выдавайте температуру случайной точки салона за точный вход. После стабилизации показаний сохраните пару значений. Инструмент ниже вычисляет разности, но не устанавливает норму охлаждения или исправность системы.

Почему на стоянке охлаждает хуже, чем в движении?

Такое наблюдение нужно передать установщику вместе с температурой воздуха и выбранным режимом. Проверка включает обдув конденсатора, работу вентиляторов, состояние теплообменников и управление системой. Не делайте вывод «нужно добавить хладагент» только по разнице между пробкой и трассой. Дополнительная заправка без измерений способна скрыть исходную ошибку и создать новую.

После монтажа особенно важны отсутствие перекрытия потока и правильное крепление теплообменников. Мятые соты, оставленный упаковочный материал или неработающий вентилятор требуют устранения причины. Рост температуры двигателя, сильный новый шум или запах перегретой проводки — повод выключить кондиционер и прекратить испытание. Если двигатель перегревается, действуют по его предупреждениям, а не продолжают проверку ради температурного результата.

Нормальны ли вода под машиной, шум и изменение работы двигателя?

Вода снаружи из дренажа испарителя при охлаждении влажного воздуха может быть обычным конденсатом. Вода на ковре или внутри отопителя требует проверки пути слива, соединений и уплотнения прохода. Различайте воду и другие эксплуатационные жидкости по месту появления и осмотру, не пробуя их на вкус и не продолжая эксплуатацию при подозрении на утечку.

У работающей системы могут быть слышны компрессор и вентиляторы, а двигатель получает дополнительную нагрузку. Но новый скрежет, удар, сильная вибрация ремня или повторяющееся глохновение не следует принимать как неизбежную плату за кондиционер. Зафиксируйте связь симптома с включением и передайте машину установщику. Проверяют крепления, привод, электрическое управление и состояние двигателя, а не устраняют шум отключением защиты.

Как принять установку и что оставить для дальнейшего обслуживания?

Приёмка включает повторяемое включение и выключение, работу вентилятора салона и обдува конденсатора, отсутствие утечек, задевания и воды в салоне. Проверьте сохранность прежних функций отопления и направления потоков. Сравнение температур проводите с записанными условиями, а не по ощущению ладонью у дефлектора. Требования к результату согласуйте до оплаты работ по документации выбранной системы.

Сохраните обозначение набора и компрессора, схему установленного управления, тип и массу хладагента, сведения о масле, дату, исполнителя и результаты проверки. Полезны фотографии скрытых трасс и доступных маркировок. Если остались замечания, перечислите их предметно: режим, симптом и выполненная проверка. Фраза «холодит, всё нормально» не заменяет документацию и не помогает при последующем ремонте.

1. 1

   Сравните функции до и после

   Проверьте климатические режимы и связанные с разборкой элементы салона. Уточните каждое новое отклонение до передачи автомобиля.

2. 2

   Получите запись об установке

   Зафиксируйте компоненты, заправку, условия испытания и обязательства исполнителя. Сохраните результаты измерений вместе с заказ-нарядом.
