Конденсатор кондиционера Granta отдаёт тепло наружному воздуху и охлаждает хладагент после компрессора. Если охлаждение ослабевает, сначала проверьте поверхность теплообменника, проход воздуха и работу вентилятора, затем герметичность и параметры системы. Наружную грязь можно устранить очисткой, но течь, разрушение и внутреннее загрязнение требуют другого ремонта. Исполнение конденсатора, соединения, ресивер-осушитель и доступ сверяют по установленному узлу. Общий порядок обслуживания не заменяет процедуру разборки конкретной Granta.
Салон и комфорт

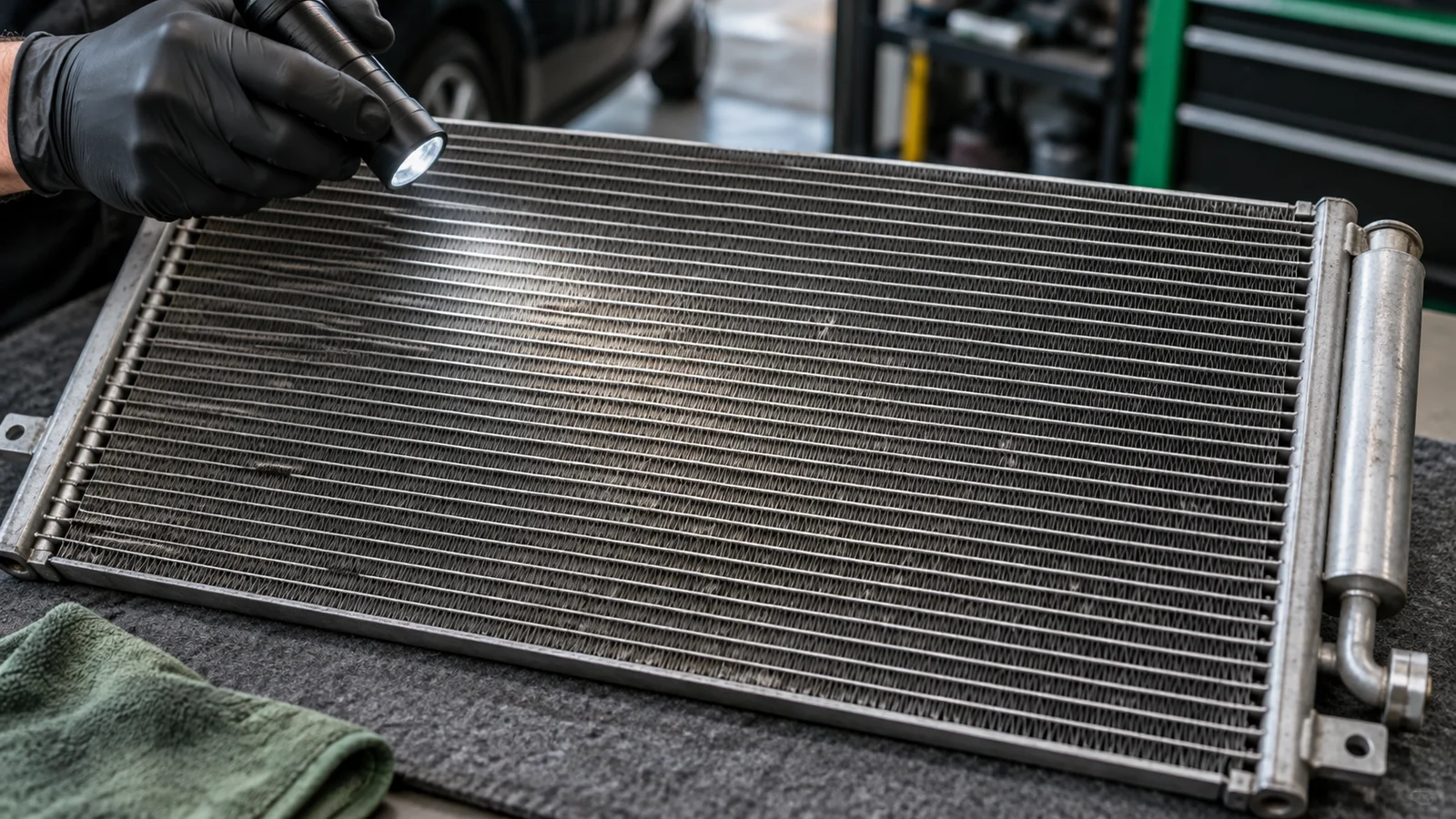

Конденсатор кондиционера Lada Granta
Где находится конденсатор Granta и чем он отличается от других радиаторов?
Конденсатор относится к контуру кондиционера и расположен в передней зоне охлаждения автомобиля. Через него проходит хладагент, а не охлаждающая жидкость двигателя. Испаритель находится в системе подачи воздуха в салон, радиатор печки также выполняет другую задачу. Ошибка определения детали приводит к неправильному подбору и ремонту.
Определите нужный теплообменник
При остановленном двигателе осмотрите доступную переднюю часть блока охлаждения и проследите соединения по документации установленной системы. Конденсатор связан с магистралями кондиционера. Не принимайте соседний радиатор двигателя за тот же узел только из-за похожих сот и близкого расположения.
Сопоставьте жалобу с узлом
Отметьте слабое охлаждение, загрязнение или подтверждённую течь именно в этом контуре. Перегрев двигателя и проблемы печки проверяют отдельно, хотя загрязнение общего блока может влиять на проход воздуха. До разборки установите, какая деталь повреждена и какие соседние узлы необходимо защитить.
Почему кондиционер хуже охлаждает на стоянке, чем в движении?
Такое проявление требует проверки прохода воздуха через конденсатор и работы вентилятора. В движении условия обдува меняются, поэтому загрязнённая поверхность или недостаточный поток могут проявляться сильнее на стоянке. Однако этот признак не доказывает неисправность самого конденсатора и не исключает проблемы заправки или управления.
Проверьте обдув и препятствия
Осмотрите решётку, доступную поверхность и межрадиаторное пространство на остановленном двигателе. Удалите доступный мусор. Работа вентилятора проверяется с учётом условий его включения, без прикосновения к движущимся деталям. Не объявляйте вентилятор неисправным только потому, что он не вращается при выключенном автомобиле.
Устраните подтверждённую причину
Если поток ограничен грязью, выполните подходящую очистку и повторите сравнение. Если нарушена работа вентилятора, исправьте его цепь или узел по соответствующему порядку. При сохранении жалобы проведите диагностику кондиционера Granta с проверкой обеих сторон давления и условий испытания. Одно улучшение в движении не заменяет такую проверку.
Какие признаки позволяют подозревать неисправность конденсатора?
Возможны слабое охлаждение, нарушение работы кондиционера, утечка и ухудшение теплообмена. Эти признаки пересекаются с неисправностями других компонентов. Вывод делают по осмотру, проверке герметичности и измерениям системы, а не по одной температуре воздуха из салонного сопла.
Соберите наблюдения
Отметьте условия появления жалобы, состояние поверхности и работу обдува. При безопасном доступе осмотрите соединения и участки механического повреждения. Сервисную проверку высокого и низкого давления сопоставляют с температурой окружающего воздуха и режимом системы, универсальное значение давления здесь не назначают.
Выберите действие по результату
Наружное засорение устраняют очисткой, подтверждённую течь — ремонтом соответствующего соединения или заменой повреждённого узла. При подозрении на внутреннюю закупорку оценивают устройство конденсатора и загрязнение контура. Если дефект не подтверждён, продолжайте поиск причины без замены детали только по жалобе на тёплый воздух.
| Признак | Что проверить | Действие после подтверждения |
|---|---|---|
| Хуже на стоянке | Проход воздуха и вентилятор | Устранить ограничение обдува |
| Грязь снаружи | Поверхность и межрадиаторный промежуток | Щадящая очистка с повторным контролем |
| Масляный след | Герметичность конкретного участка | Ремонт соединения или замена узла |
| Разрушение пластин и трубок | Механическую целостность и течь | Подходящая замена |
| Загрязнение после компрессора | Тип конденсатора и состояние контура | Замена непригодного к полной промывке узла |
Как проверить грязь и мусор между конденсатором и радиатором?
Загрязнение может быть скрыто между теплообменниками, даже если передняя поверхность выглядит чистой. Листья, пыль и другие остатки ограничивают проход воздуха. Для осмотра нужен безопасный доступ, который не растягивает магистрали кондиционера и не повреждает соседний радиатор.
Осмотрите доступную глубину блока
На остановленном и остывшем автомобиле подсветите видимые участки и промежуток между теплообменниками. Не вводите жёсткий инструмент сквозь соты. Если мешает облицовка, примените её штатный порядок снятия. Осмотр решётки радиатора Granta помогает найти внешнее перекрытие потока и повреждённые крепления.
Удалите загрязнение с контролем
Соберите доступные листья и свободный мусор, не проталкивая их глубже. Если для полной очистки нужен дополнительный доступ, сначала установите его порядок. После очистки проверьте, что проход воздуха восстановлен и ни одно крепление или соединение не повреждено. Чистая передняя плоскость не подтверждает чистоту всего промежутка.
Как очистить наружную поверхность конденсатора без повреждения сот?
Очистка должна удалять грязь, сохраняя тонкие пластины и трубки. Сильная близкая струя или жёсткий инструмент способны деформировать поверхность. Способ мойки и совместимость средства выбирают для установленного теплообменника, произвольное давление, расстояние и химическую концентрацию назначать нельзя.
Подготовьте поверхность и доступ
Выключите двигатель, исключите случайное включение вентилятора и дождитесь остывания доступного узла. Уберите свободные крупные остатки. Защитите электрические соединения по условиям выбранного способа очистки. Не используйте очистку как повод отсоединить магистраль с хладагентом.
Удалите грязь щадящим способом
При допустимой для узла мойке промойте доступную грязь мягким потоком воды, сохраняя проходы между пластинами. Не приближайте силовую струю к сотам и не вычищайте их жёсткой щёткой. Если используется средство, соблюдайте его инструкцию и удалите остатки. Затем осмотрите поверхность, промежуток между радиаторами и крепления. Если грязь удалена, но охлаждение не восстановилось, переходите к проверке обдува и системы, а не усиливайте струю.
Можно ли выправить повреждённые соты и оставить конденсатор?
Небольшая деформация пластин отличается от разрушения трубок, обширного ухудшения поверхности и коррозии. Локальная корректировка допускается только без повреждения трубок и по подходящему способу. Сильно разрушенный теплообменник не становится исправным после внешнего выравнивания.
Оцените характер повреждения
Осмотрите площадь смятых или отсутствующих пластин, видимые трубки и нижнюю часть. Следы удара, коррозии или масла требуют дальнейшей проверки. Не ковыряйте повреждённый участок острым предметом и не принимайте отсутствие заметной течи за доказательство прочности оставшейся трубки.
Выберите восстановление или замену
Для доступной незначительной деформации применяют подходящий инструмент и способ, сохраняя трубки. При разрушении, подтверждённой течи или существенном ухудшении поверхности требуется замена подходящего узла. После любых работ проверяют проход воздуха и герметичность там, где повреждение могло затронуть контур.
Как проверяют утечку у конденсатора и его соединений?
Масляный след у трубки, соединения или повреждённого участка указывает на возможную утечку, но требует подтверждения. Источником может быть уплотнение магистрали, а не сердцевина. Простое пополнение хладагента без поиска места потери не устраняет неисправность.
Найдите вероятный участок
На остановленном автомобиле осмотрите доступные соединения и поверхность, особенно нижнюю часть и следы удара. Зафиксируйте место загрязнения. В подтверждённом методе MAHLE сначала извлекают оставшийся хладагент, затем применяют формовочный газ и соответствующий электронный течеискатель. Датчик проводят над проверяемой областью. Давление и работу оборудования выбирают по применимой процедуре, а не нажатием на заправочный клапан. Трубопроводы с остаточным давлением не разъединяют для пробного осмотра.
Устраните подтверждённую потерю
При дефекте соединения восстанавливают его состояние и подходящее уплотнение по процедуре системы. Повреждённый негерметичный конденсатор заменяют. После ремонта повторяют проверку герметичности и обслуживают контур с учётом выполненного вмешательства. Отсутствие свежего пятна сразу после протирки не подтверждает устранённую течь.
Можно ли промыть конденсатор после разрушения компрессора?
Наружная мойка и внутренняя промывка контура — разные операции. После попадания загрязнений от повреждённого компрессора конденсатор с параллельным или многопоточным устройством требует замены: полностью очистить его узкие каналы нельзя. Решение принимают по конструкции установленной детали и подтверждённому загрязнению.
Установите состояние контура
При ремонте компрессора проверьте наличие частиц и загрязнения, определите тип конденсатора. Не считайте внешне чистые соты доказательством чистоты внутренних каналов. Обслуживание контура должно учитывать все затронутые компоненты, а не только новый компрессор.
Выберите ремонт по конструкции
Загрязнённый конденсатор с параллельным или многопоточным устройством замените подходящим. Остальные элементы обслуживают по их применимости к промывке, фильтр-осушитель не промывают вместо замены. Если устройство или состояние детали неизвестно, подтвердите их до решения оставить старый узел.
Как подобрать конденсатор для конкретной Granta?
Сверьте фактически установленную климатическую систему, трансмиссию, маркировки, соединения и крепления. Один только год выпуска не гарантирует подбор. Каталожные размеры сердцевины помогают сравнить изделия, но не подтверждают расположение магистралей и совместимость всего узла.
Сопоставьте установленную деталь
Запишите маркировку и выполните сверку по VIN с учётом предыдущих замен. Сравните соединения, крепления, наличие ресивера и конструкцию блока. Например, LUZAR LRAC 0190 заявлен с сердцевиной 552 × 300 × 16 мм и обозначением MT, LRAC 0194 — 500 × 308 × 16 мм и MT/AT.
Подтвердите применимость до установки
Эти размеры относятся к указанным изделиям, а не ко всем конденсаторам Granta. Сверьте каталог и данные поставщика с реальным узлом. Если приходится изгибать магистраль или менять крепление ради установки, подбор требует пересмотра. Одинаковое название «радиатор кондиционера» не делает детали взаимозаменяемыми.
| Изделие | Сердцевина: длина × высота × толщина | Указанное исполнение |
|---|---|---|
| LRAC 0190 | 552 × 300 × 16 мм | MT, ресивер присутствует |
| LRAC 0194 | 500 × 308 × 16 мм | MT/AT, ресивер присутствует |
| Применимость | Сравнивают соединения, крепления и маркировки | Размеры не подтверждают взаимозаменяемость |
Нужно ли менять ресивер-осушитель вместе с конденсатором?
Ресивер-осушитель удерживает влагу и загрязнения из хладагента. Он может быть связан с конденсатором, а возможность отдельного обслуживания зависит от исполнения. После вскрытия контура вопрос осушителя решают по процедуре установленной системы, старый элемент не восстанавливают промывкой.
Определите исполнение осушителя
Сверьте конструкцию и комплектность новой детали. В карточках рассмотренных LRAC 0190 и LRAC 0194 ресивер обозначен как присутствующий, у LRAC 0190 также указана комплектующая LCR 0127. Это не означает универсальную заменяемость осушителей между всеми узлами.
Восстановите защиту контура
При замене и вскрытии системы примените предусмотренный новый осушитель или соответствующий узел в сборе. Открытые соединения защищайте от грязи и влаги, транспортные заглушки снимают перед необходимым соединением. После сборки завершите сервисное обслуживание контура, а не ограничивайтесь наружным креплением конденсатора.
Как проходит замена конденсатора кондиционера?
Работа требует извлечения хладагента сервисным оборудованием, применимого доступа, защиты открытых соединений и последующего обслуживания системы. Конкретный порядок снятия облицовки, вентиляторов и креплений берут для установленного исполнения Granta. Ниже приведены этапы работы, а не универсальная разборка всех вариантов.
Подготовьте и снимите повреждённый узел
Сначала подтвердите дефект и подходящую замену, выполните извлечение хладагента и предусмотренное обесточивание. Обеспечьте штатный доступ, отсоедините требуемые соединения и освободите крепления по своей процедуре. Закройте открытые магистрали, сохраняйте соседние детали и не переносите число болтов с другого блока охлаждения.
Установите и обслужите систему
Сравните старую и новую детали, перенесите только предусмотренные исправные принадлежности. Установите узел без натяжения магистралей, соедините его с подходящими новыми уплотнениями, восстановите крепления и проводку. Выполните проверку герметичности, вакуумирование и заправку по процедуре. Нормы хладагента и масла Granta определяются отдельно, потерю масла нельзя компенсировать произвольным объёмом.
Как проверить результат очистки или замены конденсатора?
После очистки проверяют свободный проход воздуха и сохранность поверхности. После замены дополнительно подтверждают крепление, герметичность и завершённое обслуживание контура. Изменение охлаждения сравнивают в одинаковых условиях, учитывая наружную температуру, режим системы и работу вентилятора.
Проверьте сборку до запуска
Осмотрите поверхность, доступные соединения, крепления и положение проводов. Убедитесь, что магистрали не натянуты, инструмент удалён, защитные детали возвращены. Если контур вскрывали, подтвердите выполненные сервисные проверки и заправку. Запуск с незавершённым соединением не является способом проверить течь.
Повторите контроль охлаждения
Проведите безопасную рабочую проверку без прикосновений к вентилятору и движущемуся приводу. Сравните первоначальную жалобу на стоянке и в предусмотренных условиях. При сохраняющемся плохом охлаждении проверьте обдув, параметры и управление системой. Исчезновение видимой грязи или установка новой детали сами по себе не подтверждают исправность всего кондиционера.
| Участок | Признак результата | Повод продолжить проверку |
|---|---|---|
| Поверхность | Проход воздуха восстановлен | Грязь в глубине или разрушение |
| Крепления | Узел и соседние детали удерживаются | Смещение или неполная сборка |
| Магистрали | Соединения восстановлены без натяжения | Утечка или несовпадающее подключение |
| Контур после вскрытия | Сервисное обслуживание завершено | Неподтверждённая герметичность или заправка |
| Работа системы | Жалоба проверена в сопоставимых условиях | Сохранившееся слабое охлаждение |
Использованные технические документы
- MAHLE. Air Conditioning Knowledge
- Печатные страницы 6, 8–9, 23 и 28–29: работа конденсатора и осушителя, загрязнение, утечки, обдув, проверка давления и ограничения обслуживания компонентов. Общие сведения не задают крепёж и нормы конкретной Granta. Technical Messenger 11/2023: извлечение оставшегося хладагента, формовочный газ и электронный течеискатель, положение датчика над проверяемым участком.
- LUZAR. Карточки конденсаторов LRAC 0190 и LRAC 0194
- Размеры сердцевин 552 × 300 × 16 мм и 500 × 308 × 16 мм, обозначения MT и MT/AT, наличие ресивера. У LRAC 0190 указана комплектующая LCR 0127. Подбор сверяют с установленной системой.
- Nissens. Condenser и Avoid Common Problems: Corrosion
- Назначение теплообменника, влияние загрязнения и разрушения поверхности. Отдельно отмечены нижняя зона, влага, дорожная соль, масляные следы и необходимость устранения подтверждённой течи.
- Nissens. AC Compressor Installation Guide
- Загрязнённые конденсаторы с параллельным или многопоточным устройством не восстанавливают полной промывкой. Открытые соединения защищают, разобранные обслуживаемые соединения собирают с новыми уплотнениями, заправку сверяют с требованиями автомобиля.
