Линзы и LED-лампы для Lada Granta

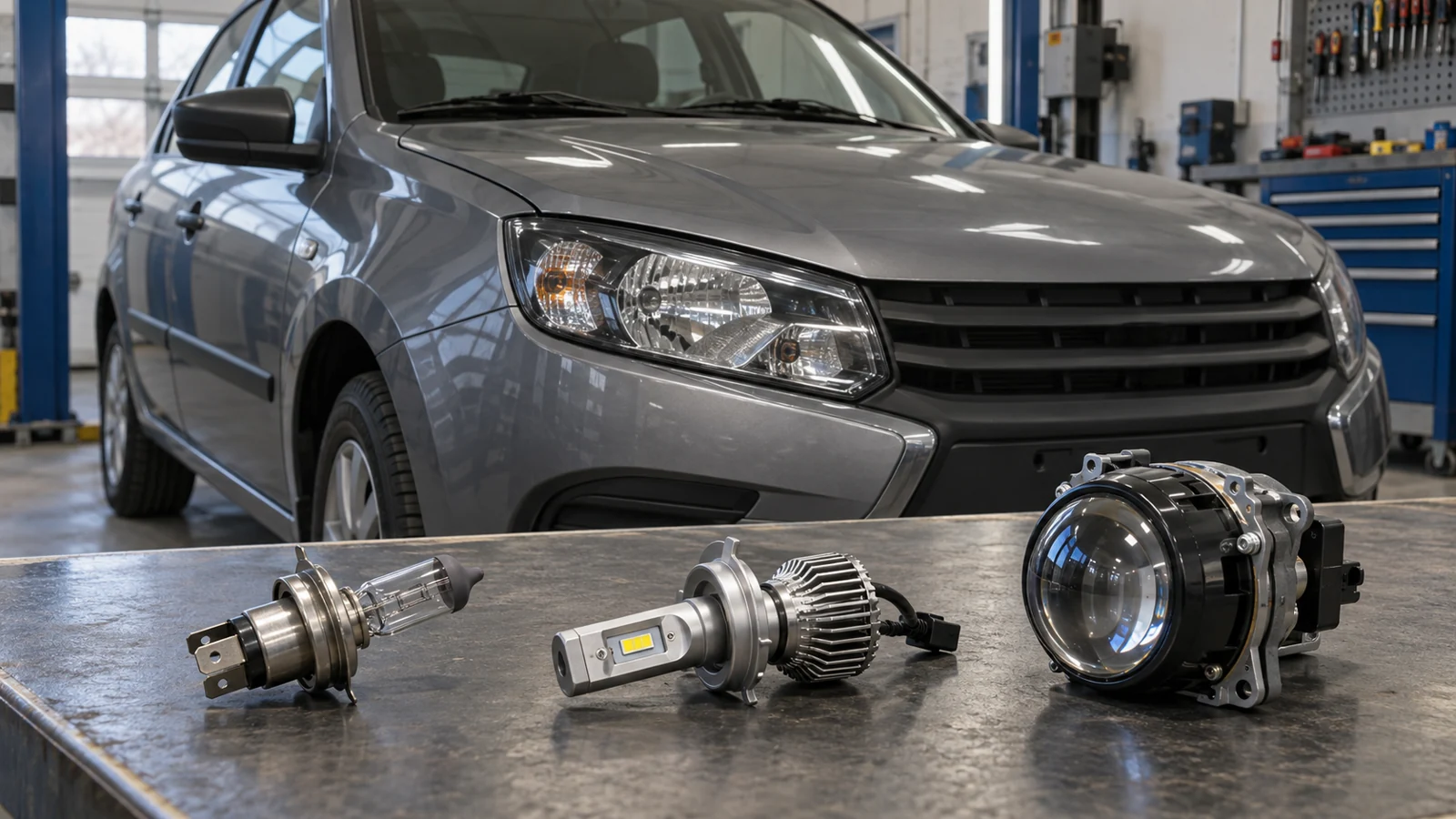

Чем отличаются LED-лампа, линза и готовая LED-фара?

LED-лампа — сменный источник света, который устанавливают в предусмотренный держатель. Линзованный модуль — оптический узел: он формирует пучок и его границу. В модуле могут использоваться разные источники света, поэтому слово «линза» не означает автоматически светодиодную конструкцию. Готовая фара включает корпус, оптику, крепления, электрические соединения и предусмотренные регулировки.

Замена лампы, установка модуля внутрь штатной фары и замена всей блок-фары — разные работы. Для каждой нужны свои сведения о совместимости. Нельзя переносить разрешение или инструкцию от отдельной лампы на фару, которую вскрыли и переделали. Сначала определите, какой именно узел предлагают и для какого исполнения автомобиля.

Как определить штатную лампу на своей Гранте?

Сверьте категорию лампы в руководстве своего автомобиля, обозначения на установленной блок-фаре и на снятой лампе. Последняя тоже могла оказаться неподходящей после прежнего ремонта. В руководстве Granta 8450014066 от 27.05.2026 для ближнего и дальнего света указана H19. Это не основание назначать H19 любой Гранте независимо от года и заменённой оптики.

Запишите производителя и номер фары, год автомобиля, категорию источника и функцию света. Проверьте обе стороны: после ремонта фары могут различаться. Если лампа не садится без доработки крепежа, не подпиливайте выступы цоколя. Совпадение разъёма ещё не подтверждает правильное положение источника в оптике.

1. 1

   Найдите обозначения

   На выключенной и остывшей фаре сфотографируйте маркировку корпуса и лампы. Сохраните номер целиком.

2. 2

   Сопоставьте исполнение

   Сравните данные с руководством своего года и документами установленной фары. Отдельно отметьте замену оптики.

3. 3

   Проверьте назначение

   Уточните, относится ли выбранная лампа к ближнему, дальнему или другой функции. Не выбирайте только по названию автомобиля.

Достаточно ли подходящего цоколя и надписи «для Granta»?

Нет. Помимо посадочного места важны совместная работа источника и оптики, электрическое питание, размещение охлаждения и возможность закрыть защитный кожух. Для изделий с перечнем применимости сверяют точную модель лампы, номер одобрения фары, автомобиль, световую функцию, нужные принадлежности и территорию действия документов.

Например, перечень изготовителя может относиться только к определённым фарам и странам. Наличие похожего автомобиля в таком списке не подтверждает применимость к другой фаре. Запросите у продавца конкретную строку и документы изделия до покупки. При отсутствии подтверждения практический вариант — сохранить предусмотренную изготовителем лампу.

Можно ли просто поставить LED вместо галогена?

Совпадение цоколя не превращает любую LED-лампу в допустимую замену. В России требования к источникам света и изменению конструкции фар нужно проверять для конкретного оборудования. ТР ТС 018/2011 связывает применяемый источник с установленными изготовителем характеристиками и официальным утверждением. Изменение конструкции фары рассматривается отдельно от обычной замены исправной штатной лампой.

До переделки нужны документы на источник и фару, подтверждённая применимость и понимание требуемого порядка оформления изменения. Иностранный национальный допуск или сертификат отдельного компонента сам по себе не подтверждает допустимость всей переделки в России. Хорошая граница на стене также не служит таким подтверждением.

Почему после замены лампы свет стал ярче рядом, но хуже вдаль?

Яркое пятно перед бампером не показывает, сколько света попадает в нужную часть дороги. Для оценки нужно проверить распределение света, положение границы и свет выше неё. Сначала исключите перекос источника, неполную фиксацию и повреждение оптических деталей. Не пытайтесь исправить неудачный пучок только поворотом регулировочного винта.

При двух границах, размытом пятне или заметной разнице сторон верните предусмотренные источники и сравните результат в тех же условиях. Если картина восстановилась, проверьте совместимость и монтаж нового комплекта. Окончательную оценку распределения света и ослепления проводят прибором. Фотография стены с автоматической экспозицией этого измерения не заменяет.

Что проверить, если не закрывается крышка или нагревается LED-лампа?

Выключите свет, дайте деталям остыть и проверьте размещение драйвера, провода, радиатора и вентилятора. Установленная лампа должна фиксироваться предусмотренным способом, а защитный кожух — закрываться без пережатия проводов и давления на детали. Не оставляйте фару открытой ради размещения крупного радиатора.

Конструкция охлаждения зависит от изделия. У некоторых LED-источников есть вентилятор и снижение яркости при нагреве. Поэтому постепенное падение света после включения требует проверки по инструкции конкретной лампы, а не вывода «сгорела фара». Не назначайте универсальный воздушный зазор в миллиметрах. Если комплект не помещается с требуемым охлаждением и закрытым кожухом, подберите подтверждённо совместимое решение.

Почему LED-лампа мигает, гаснет или вызывает ошибку?

Начните с простого разделения: отказ одной стороны или обеих, сразу после включения или после прогрева, только в одном режиме или постоянно. Проверьте фиксацию доступных разъёмов при выключенном питании, следы перегрева и состояние проводов. Сравнение с исправной лампой предусмотренного типа помогает отделить проблему нового комплекта от исходной цепи.

Некоторые системы питания используют импульсное управление, а некоторые контролируют нагрузку. Это может требовать определённого согласующего устройства, но не доказывает наличие такой системы на каждой Гранте. Не ставьте произвольный нагрузочный резистор по одному признаку мигания. Нужны схема конкретного исполнения и указания изготовителя лампы. Общие отказы штатного света разобраны в статье про ближний свет.

1. 1

   Запишите условия

   Укажите сторону, режим, время от включения до отказа и изменение после прогрева.

2. 2

   Осмотрите соединения

   Выключите питание, дождитесь остывания и проверьте доступные разъёмы. Оплавленный контакт требует ремонта.

3. 3

   Сравните со штатным источником

   При сохранной цепи верните предусмотренную лампу и повторите наблюдение. Сохранившийся отказ проверяйте по электросхеме.

Что меняется при установке линзованного модуля внутрь фары?

Нужно обеспечить правильное положение модуля, прочность крепления, сохранение регулировки и герметичности корпуса. Если модуль содержит переключаемую шторку, дополнительно проверяют её питание и работу ближнего и дальнего света. Проверка лишь внешнего размера линзы не охватывает эти задачи.

Универсального порядка вскрытия, температуры нагрева и схемы подключения для всех фар Granta нет. Они зависят от корпуса, герметика и выбранного модуля. До разборки подготовьте применимую инструкцию и способ проверки результата. При трещинах, повреждённом отражателе или ненадёжном креплении сначала решают вопрос ремонта либо замены корпуса, а не маскируют дефект новым модулем.

Как подготовить автомобиль и экран для сравнения света?

Нужны ровная площадка, вертикальный экран и возможность поставить автомобиль перпендикулярно ему. Проверьте давление в шинах и подготовьте загрузку по процедуре своего автомобиля. Зафиксируйте положение корректора. Наклон пола или перекос машины изменяет результат даже при точной рулетке.

Отметьте высоту оптического центра проверяемой фары и измерьте расстояние от него до экрана. Для асимметричного ближнего света измеряйте левую горизонтальную часть светотеневой границы, а не поднимающуюся правую часть. Сравнивайте каждую фару отдельно. Не закрывайте работающую горячую лампу тканью и не смотрите непосредственно в пучок.

1. 1

   Подготовьте условия

   Поставьте машину прямо на ровной площадке, проверьте шины, загрузку и корректор. Загрязнённое наружное стекло предварительно очистите.

2. 2

   Отметьте центр

   Перенесите высоту оптического центра на экран и измерьте расстояние от фары. В калькуляторе высота вводится в сантиметрах, расстояние — в метрах.

3. 3

   Измерьте границу

   Запишите высоту горизонтального участка ближнего света. Если граница неразличима, не подставляйте случайную точку.

Как пересчитать указанный уклон в высоту отметки?

Процент уклона показывает снижение на единицу горизонтального расстояния. Если на фаре или в применимой процедуре задан 1 %, на расстоянии 5 м геометрическое снижение составляет 5 см. Это учебный пример, а не назначение 1 % всем Грантам. Процент не равен градусу.

Для высоты центра H в сантиметрах, расстояния L в метрах и уклона p в процентах снижение равно L × p сантиметров. Высота отметки на экране равна H − L × p. Калькулятор также сравнивает её с фактически измеренной границей. Если исходного уклона нет, его сначала определяют по применимой документации и требованиям, а не берут из примера.

Что означает разница между измеренной и расчётной высотой?

Положительная разница означает, что введённая граница выше расчётной отметки, отрицательная — ниже. Ноль показывает совпадение введённых чисел. Это геометрическое сравнение без допуска и без решения об исправности. Оно не оценивает яркость выше границы, форму пучка и соответствие источника фаре.

Перед регулировкой повторите измерения и проверьте посадку лампы, крепление фары, корректор и условия площадки. После замены источника или переделки оптики полезно проверить свет на стенде. Не компенсируйте неподходящий источник чрезмерным опусканием фары: граница может сместиться, а распределение света останется неправильным.

Когда нужен корректор, а когда базовая регулировка?

Корректор компенсирует изменение наклона кузова от загрузки, базовая регулировка задаёт положение фары при предусмотренных условиях проверки. Исправный корректор не устраняет перекошенную лампу, повреждённое крепление или несовместимость оптики. Если стороны реагируют по-разному, сначала проверьте механизм и положение органов управления.

В руководстве Granta от 27.05.2026 положение 0 указано для снаряжённого автомобиля с водителем, а также с водителем и передним пассажиром. Другие положения зависят от загрузки и исполнения. Не используйте крайнее положение как постоянный способ скрыть неверный свет. Порядок поиска отказа механизма есть в статье про гидрокорректор фар.

Как восстановить штатный свет после неудачной установки?

На описанной в руководстве 2026 года блок-фаре доступ к лампе ближнего и дальнего света получают после отсоединения колодки и снятия резинового кожуха. Пружинный держатель освобождают нажатием и отводом его усика. Лампу вынимают, подходящую новую устанавливают без перекоса и фиксируют. Галогенную колбу не касаются голыми руками. После сборки кожух должен плотно прилегать к цоколю и корпусу.

Работайте при выключенных зажигании и свете, после остывания деталей. Если фару вскрывали или меняли проводку, одной замены лампы может быть недостаточно: нужно восстановить корпус, штатные соединения и крепления. Затем проверьте ближний, дальний, корректор и распределение света. Не продолжайте эксплуатацию с оплавленным разъёмом, неплотно закреплённой фарой или непредсказуемым переключением режимов.

1. 1

   Восстановите конструкцию

   Удалите причину нештатного подключения по применимой схеме, восстановите крепления и защиту проводов.

2. 2

   Установите предусмотренную лампу

   Проверьте категорию, посадку, фиксатор и плотность кожуха. Не изменяйте цоколь ради установки.

3. 3

   Проверьте все режимы

   Проверьте обе стороны, ближний и дальний свет, работу корректора. Завершите проверкой распределения света.
