Лампу ближнего и дальнего света на Lada Granta меняют с задней стороны блок-фары. Сначала проверьте её категорию и конструкцию крепления: для раннего исполнения с H4 предусмотрены защитная крышка и два усика пружины, для описанного исполнения с H19 — другая последовательность доступа. Выключите свет, дождитесь остывания и работайте в чистых перчатках, удерживая лампу за основание. Новая лампа должна сесть без перекоса, пружина — зафиксироваться, а резиновый кожух — плотно прилегать. После сборки проверьте ближний и дальний режимы на обеих сторонах.
Электрооборудование

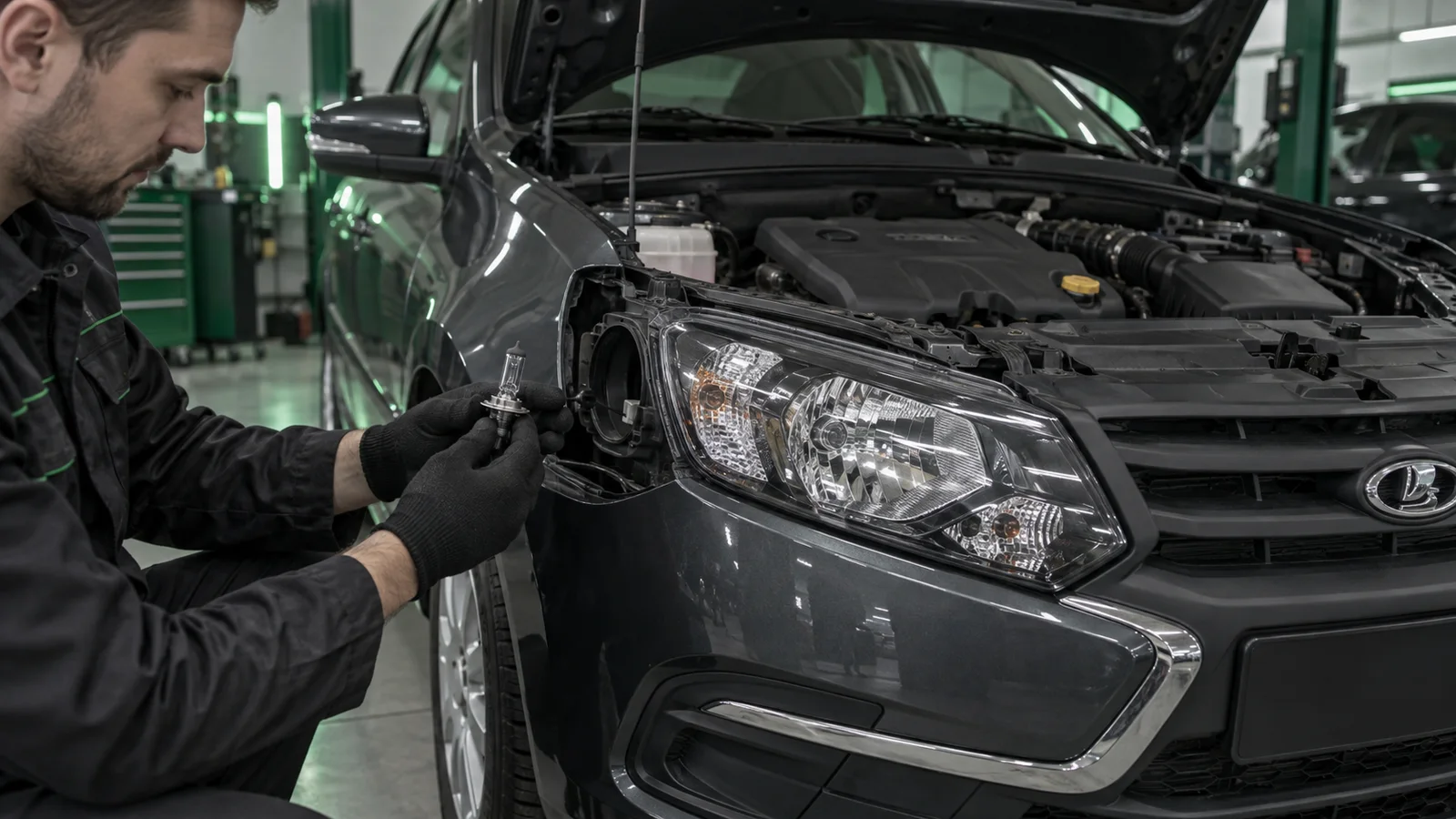

Замена лампы ближнего и дальнего света на Lada Granta
С чего начать замену лампы ближнего и дальнего света на Granta?
Сначала определите установленную блок-фару и подготовьте подходящую лампу. На разных исполнениях Granta отличаются тип лампы, защитная крышка и способ освобождения пружины. Одна инструкция без этих различий может привести к повреждению крепления.
Проверьте, какой режим не работает
До разборки включите ближний и дальний свет по отдельности и сравните левую и правую фары. Запишите, какая сторона и какой режим отсутствуют. Если отказали обе фары одновременно, не считайте это доказательством перегорания двух ламп. Порядок электрической проверки приведён в материале «Не горит ближний или дальний свет».
Определите исполнение перед покупкой
Сверьте обозначение лампы в документации установленной фары и маркировку снятой детали. Учитывайте, что блок-фару могли заменить. Дата регистрации автомобиля сама по себе не подтверждает тип цоколя. Если маркировка старой лампы противоречит документации фары, сначала выясните причину, а не повторяйте прежнюю установку.
Выберите соответствующий порядок разборки
Для описанного раннего исполнения сначала снимают защитную крышку, затем колодку и резиновый кожух, после чего освобождают два усика пружины. В позднем исполнении заводская последовательность начинается с колодки и кожуха, держатель освобождают нажатием на один указанный усик. Осмотрите свою фару до приложения усилия.
| Исполнение в документе | Лампа | Доступ и держатель |
|---|---|---|
| Руководство 03.04.2018, рисунок 59 | H4 | Защитная крышка, колодка, кожух. Два усика освобождают поочерёдно. |
| Руководство 27.05.2026, рисунок 56 | H19 | Колодка, резиновый кожух. Нажать на усик держателя и отвести его в сторону. |
| Заменённая или другая блок-фара | По документации установленной фары | Проверить конструкцию. Не переносить порядок снятия с похожей фары. |
Как выбрать лампу H4 или H19 для замены?
H4 и H19 нельзя подбирать только по внешнему сходству или числу контактов. Лампа должна соответствовать оптической системе и посадочному месту конкретной фары.
Сверьте категорию
Найдите категорию лампы в руководстве и на её маркировке. Для описанной современной Granta указана H19, для ранней блок-фары из руководства 03.04.2018 — H4. Название магазина «для Гранты» не заменяет эту проверку. Сохраните упаковку новой лампы до завершения установки и проверки света.
Проверьте электрические параметры
Напряжение и номинальная мощность новой лампы должны соответствовать требованию фары. Например, у OSRAM ORIGINAL LINE H19 указаны 12 В и 60/55 Вт. Не путайте номинальную мощность с отдельным параметром потребляемой мощности в каталоге. Не выбирайте повышенную мощность как способ устранить слабый свет.
Сравните основание без переделки
До установки сопоставьте выступы, фланец и расположение выводов старой и новой деталей. Если новая лампа не занимает штатное положение, повторите подбор. Подгибание или спиливание выступов ради замены H19 на H4 не относится к заводской процедуре. LED-лампа с похожим основанием также не подтверждает совместимость с этой оптикой.
Что подготовить перед снятием лампы?
Лампу меняют на неподвижном автомобиле, при выключенном освещении и после остывания деталей. Не начинайте разборку в темноте без отдельного источника света: положение пружины и кромок кожуха должно быть видно.
Выключите автомобиль и освещение
Остановите двигатель, выключите зажигание и наружное освещение, извлеките ключ. Убедитесь, что фары действительно погасли, включая автоматическое управление, если оно установлено. Во время разборки не включайте свет для проверки контактов. Электрические измерения и ремонт проводки выполняются отдельно от обычной замены лампы.
Дождитесь остывания
Не ориентируйтесь только на холодную наружную поверхность рассеивателя. Лампа и её металлическое основание после работы могут оставаться горячими. Начинайте снятие, когда доступные детали остыли и их можно безопасно обслуживать. Используйте чистые перчатки и защиту глаз, предусмотренную указаниями производителя лампы.
Подготовьте рабочее место
Нужны подходящая новая лампа, переносной свет и чистое место для кожуха и крышки. Уберите грязь с наружной поверхности вокруг доступа, не направляя её внутрь фары. Разложите снятые детали так, чтобы они не упали в моторный отсек. Новую лампу оставьте в упаковке до момента установки.
Нужно ли снимать фару, бампер или аккумулятор?
В рассмотренной заводской операции лампу извлекают из посадочного места с задней стороны блок-фары. Снятие бампера и всей фары в эту последовательность не включено. Дополнительный демонтаж нельзя назначать одинаково для всех комплектаций.
Найдите заднюю часть нужной фары
Откройте капот и осветите место установки лампы головного света. Отличайте её разъём и защиту от патронов указателя поворота и ДХО. Для правой и левой сторон выберите положение рук, при котором можно видеть или уверенно контролировать крепление, не опираясь на проводку и соседние трубки.
Не переносите действия от другой лампы
В руководстве перемещение корпуса воздушного фильтра назад указано при снятии лампы габаритного огня/ДХО в левой фаре. Это не универсальный обязательный шаг для замены лампы ближнего/дальнего света. Сначала оцените реальный доступ к нужному держателю и конструкцию своей машины.
Остановитесь, если доступа недостаточно
Если до разъёма или пружины нельзя добраться без опасного усилия, уточните порядок освобождения доступа для установленной комплектации. Не вытягивайте фару за провод и не снимайте аккумулятор только потому, что так сделали на другом автомобиле. При необходимости дополнительного демонтажа выполняйте его по отдельной процедуре с учётом креплений и электрических соединений.
Как снять колодку с выводов лампы и не повредить проводку?
Колодку отсоединяют за её корпус. Тянуть за отдельные провода или использовать их как рычаг нельзя. При оплавлении разъёма обычной замены лампы недостаточно.
Освободите защиту своего исполнения
На ранней блок-фаре сначала выньте предусмотренную защитную крышку. На исполнении из руководства 27.05.2026 доступ к колодке выполняется без указанного предварительного снятия такой крышки. Если фактическая защита отличается, не вскрывайте её отвёрткой вслепую: найдите штатное крепление по документации фары.
Отсоедините корпус колодки
Удерживайте разъём за пластиковый корпус и снимайте его с выводов лампы по направлению соединения. Если предусмотрен фиксатор, предварительно освободите его. Не раскачивайте лампу большим усилием внутри отражателя. При заклинивании сначала осмотрите соединение и доступ, а не увеличивайте рывок за жгут.
Осмотрите контакты до установки новой детали
Проверьте корпус на потемнение, трещины и оплавление, выводы — на повреждения, соединение — на ослабление. Разъём с перегретым или разжатым контактом требует ремонта соответствующей цепи. Не поджимайте его случайным предметом и не маскируйте дефект намоткой проволоки. После исправления соединение должно держаться штатным способом.
Как снять резиновый кожух лампы?
Кожух закрывает доступ к посадочному месту и защищает его от загрязнений. Его снимают после отсоединения колодки в последовательности, указанной для своей фары.
Освободите кромку
Осмотрите прилегание резиновой детали к корпусу фары и основанию лампы. Удерживайте кожух за предназначенную для снятия часть и постепенно освобождайте его кромку. Не прокалывайте резину острым инструментом, не тяните через неё провода и не выламывайте пластиковое посадочное место.
Снимите деталь без загрязнения фары
Отведите освобождённый кожух и положите на чистую поверхность. Не оставляйте его внутренней стороной на грязном крыле или полу. Пока отверстие открыто, не мойте подкапотное пространство и не направляйте струю воздуха с пылью в отражатель. Работайте без ненужных пауз с открытой фарой.
Проверьте возможность обратной установки
Осмотрите резину по всей окружности: разрывы, задубевшие участки и деформация мешают плотному прилеганию. Повреждённый кожух подбирают для установленной блок-фары и заменяют. Заклеивание отверстия вместо штатной защиты не обеспечивает правильную сборку. Отложите исправную деталь так, чтобы её не спутать с крышкой другой фары.
Как правильно освободить пружинный держатель лампы?
Держатель освобождают нажатием на предусмотренный усик и выводом его из зацепления. Не вытягивайте лампу, пока пружина удерживает фланец. У ранней и поздней конструкций различается число освобождаемых усиков.
Рассмотрите зацепление
Подсветите пружину и место её фиксации. Определите, какая часть нажимается, куда её выводят из зацепления и где находится опора держателя. При необходимости зафиксируйте исходное положение фотографией. Не используйте схему чужой фары, если форма пружины и расположение крепления не совпадают.
Освободите предусмотренные усики
На позднем исполнении нажмите на указанный усик пружины и отведите его в сторону. На раннем исполнении поочерёдно нажмите и отведите в стороны оба усика. Усилие должно освобождать зацепление, а не сгибать держатель. Если пружина не выходит, вернитесь к осмотру крепления, не тяните её наружу целиком.
Отведите держатель и поддержите лампу
После освобождения отведите пружину настолько, чтобы она больше не прижимала фланец. Контролируйте её положение и удерживайте лампу за основание. Не выдёргивайте пружину из опоры и не роняйте металлическую деталь внутрь фары. Сломанная опора или деформированный держатель требуют восстановления крепления до установки новой лампы.
Как вынуть старую лампу и установить новую без перекоса?
Лампа должна занять своё положение в отражателе без подгонки цоколя. Пружина удерживает правильно установленный фланец, а не выравнивает лампу силой.
Извлеките старую лампу
Убедитесь, что пружина полностью освобождена, возьмите металлическое основание и аккуратно выньте лампу из посадочного места. Отметьте положение установочных выступов. Не касайтесь отражателя стеклянной колбой и не используйте лампу как рычаг. Снятая деталь может иметь разрушенную нить даже при сохранённой работе другого режима.
Посадите новую лампу по выступам
Держите новую деталь за основание в чистых перчатках. Совместите выступы фланца с предусмотренными местами и посадите лампу без перекоса. Если основание стоит наклонно, не нажимайте сильнее: извлеките лампу и повторите совмещение. Фланец должен прилегать к штатной опоре, а выводы — находиться в предусмотренном положении.
Верните пружину в зацепление
Удерживая правильную посадку лампы, верните держатель и зафиксируйте все предусмотренные усики. Проверьте, что пружина действительно зацепилась, а основание не сместилось при фиксации. Если усик не достигает зацепления, проверьте тип лампы, ориентацию и положение держателя. Не подгибайте пружину ради неподходящей детали.
Что делать, если коснулись колбы или новая лампа повреждена?
На стеклянной колбе не должно быть следов пальцев, смазки и загрязнений. Чистые перчатки нужны не только для защиты рук: они позволяют установить лампу без загрязнения стекла.
Осмотрите лампу перед монтажом
Проверьте целостность колбы, фланца и выводов, отсутствие видимых сколов и деформации. Деталь с треснувшим стеклом или погнутым основанием не устанавливайте. Если повреждение обнаружено после распаковки, сохраните упаковку и замените лампу. Не включайте повреждённую деталь для краткой проверки.
Исключите повторное загрязнение
Если коснулись стекла, не ставьте лампу сразу в фару. Очистку выполняйте только способом, который допускает изготовитель конкретной лампы, с последующим высыханием. При отсутствии такого указания замените загрязнённую деталь. Не наносите на колбу смазку, очиститель контактов или неизвестный растворитель.
Устанавливайте за металлическое основание
Возьмите чистую лампу за цоколь и держите стекло свободным от контакта с пальцами, кожухом и грязными поверхностями моторного отсека. Не проверяйте горение лампы в руке вне фары. Перчатки со следами масла замените на чистые, иначе они перенесут загрязнение так же, как пальцы.
Как установить кожух, колодку и защитную крышку обратно?
Сборка завершается не подключением разъёма, а проверкой всей защиты. Заводская инструкция отдельно требует плотного прилегания резинового кожуха к цоколю лампы и корпусу блок-фары.
Закройте резиновым кожухом посадочное место
После фиксации лампы верните кожух и проверьте прилегание по всей окружности. Кромки должны занять штатные места у основания лампы и корпуса. Не оставляйте завёрнутый край или щель снизу. Кожух не должен вытягивать лампу из посадки или мешать держателю.
Подключите колодку
Наденьте разъём на выводы в предусмотренной ориентации, удерживая его за корпус. Убедитесь, что он занял рабочее положение и не держится лишь на краях контактов. Провода не должны натягивать разъём, попадать под кромку защиты или касаться подвижных деталей. Не закрывайте явный дефект соединения кожухом.
Верните предусмотренную крышку
На раннем исполнении установите снятую защитную крышку и проверьте её штатную фиксацию. На другой фаре восстановите все снятые элементы её защиты. Уберите инструмент, упаковку и старую лампу из моторного отсека. До включения света убедитесь, что вокруг открытых ранее соединений не осталось посторонних предметов.
Как проверить ближний и дальний свет после замены?
Проверяют оба режима и обе стороны. Работа только ближнего света не подтверждает исправность второй нити и её подключения. Синий сигнализатор на панели тоже не заменяет осмотр фактического света фар.
Включите фары вручную
После полной сборки восстановите обычный режим работы автомобиля, необходимый для включения фар в вашей комплектации. Выберите ручное управление, чтобы состояние датчика света не влияло на результат. Включите ближний свет и сравните обе фары, затем отдельно проверьте дальний. Не оставляйте автомобиль с незакрытой защитой для длительной проверки.
Сравните световой рисунок
На неподвижном автомобиле перед ровной поверхностью сравните направление и форму света до и после ремонта. Резкое изменение рисунка или необычное рассеивание после замены требует повторной проверки посадки и типа лампы. Такое сравнение выявляет грубую ошибку монтажа, но не заменяет регулировку фар по установленной процедуре.
Проверьте устойчивость результата
Убедитесь, что свет не пропадает после переключения режимов, колодка не смещается, нет запаха перегрева и дыма. Не касайтесь горячей лампы и не расшатывайте соединения под нагрузкой. При признаках нагрева выключите свет и найдите дефект до продолжения эксплуатации. После остывания повторно осмотрите крепление и защиту.
| Проверка | Нормальный результат | Если результат другой |
|---|---|---|
| Ближний и дальний режимы | На обеих сторонах работает выбранный режим | Выключить свет, проверить лампу и соединение. При сохранении отказа перейти к диагностике цепи. |
| Световой рисунок | Нет резкого изменения после замены | Проверить тип, положение выступов и прилегание фланца до регулировки. |
| Колодка и защита | Соединение штатно закреплено, кожух прилегает | Исправить посадку разъёма или защиты. Повреждённые детали заменить. |
| Признаки перегрева | Нет дыма и запаха перегретой изоляции | Выключить свет. Проверить соединение и соответствие лампы. |
Почему после замены лампа не горит или светит неправильно?
Не устанавливайте подряд несколько новых ламп без проверки сборки. Появление симптома сразу после вмешательства — повод сначала осмотреть то, что снимали и подключали.
Повторите осмотр при выключенном свете
Выключите освещение и дождитесь остывания. Проверьте соответствие новой лампы, полную посадку колодки и состояние её контактов. Убедитесь, что при подключении не выдавили вывод и не оставили разъём перекошенным. Новая деталь тоже может быть неисправна, но её замена не исправляет повреждение проводки.
При неправильном пучке проверьте основание
Если лампа горит, но световой рисунок стал заметно хуже, разберите доступ в штатном порядке и проверьте фланец, установочные выступы и пружину. Не исправляйте перекос вращением регулировочных винтов фары. Сначала должна быть правильно установлена соответствующая лампа, затем при необходимости выполняется отдельная регулировка.
При сохранении отказа переходите к проверке цепи
Если монтаж правильный, а режим отсутствует, следуйте диагностике отказа света, а не процедуре замены. Для проверки защиты используйте материал «Предохранители и реле Lada Granta» с учётом исполнения монтажного блока. Не заменяйте перегоревший предохранитель более мощным и не продолжайте повторные включения при коротком замыкании.
| Признак после замены | Что проверить первым | Правильное действие |
|---|---|---|
| Лампа не горит | Разъём, категория лампы, её исправность | Восстановить штатное соединение, затем проверить соответствующую цепь. |
| Работает только один режим | Обе нити лампы и контакты выбранного режима | Не считать всю лампу исправной по одному режиму. |
| Световой рисунок резко изменился | Посадка фланца, выступы, держатель | Устранить перекос до регулировки фары. |
| Кожух не прилегает | Положение кромок, деформация резины | Повторно установить или заменить повреждённую защиту. |
| Появился запах перегрева | Колодка и параметры установленной лампы | Выключить свет и устранить причину нагрева. |
Нужно ли менять обе лампы и что проверить в другой фаре?
Замена одной отказавшей лампы и замена пары — разные решения. В рассмотренной заводской операции нет требования автоматически менять исправную вторую лампу при каждом отказе первой.
Оцените фактическое состояние второй стороны
Проверьте оба режима другой фары и сравните видимый свет после установки новой лампы. При заметной разнице учтите не только возраст ламп, но и состояние рассеивателей и электрических соединений. Разница яркости сама по себе не доказывает, что виновата только старая лампа.
При замене пары подбирайте совместимые детали
Если принято решение обновить обе лампы, используйте одинаковую подходящую категорию и номинальные параметры для соответствующих фар. Не компенсируйте слабую сторону установкой лампы повышенной мощности. Каждую фару собирайте и проверяйте отдельно, не перенося кожухи и крепления между разными конструкциями.
Сохраните результат проверки
После работы убедитесь в исправности ближнего и дальнего света с обеих сторон, правильной сборке и отсутствии признаков перегрева. Повторное быстрое перегорание требует проверки условий работы, питания, контактов и загрязнения колбы. Влага внутри фары или повреждённая защита также требуют отдельного устранения причины, а не очередной замены лампы.
Использованные технические документы
- Lada Granta, руководство по эксплуатации, редакция 27.05.2026
- Раздел «Замена ламп», печатная страница 136, рисунок 56. Последовательность снятия колодки, резинового кожуха и пружинного держателя, работа в перчатках и контроль прилегания кожуха. Приложение 2, страница 165: лампа головного света H19 для описанного исполнения.
- Lada Granta, руководство по эксплуатации, редакция 03.04.2018
- Раздел «Замена ламп», печатные страницы 120–121, рисунок 59. Раннее исполнение с защитной крышкой и двумя освобождаемыми усиками держателя. Приложение 2, страница 148: H4. Процедуру применяют к соответствующей блок-фаре, включая установленную при ремонте.
- OSRAM, технические данные ORIGINAL LINE H19
- Категория H19, номинальное напряжение 12 В, номинальная мощность 60/55 Вт, цоколь PU43t-3. Указания производителя: выключать фары перед заменой, учитывать нагрев, не касаться колбы, использовать перчатки и защиту глаз. Эти данные характеризуют лампу, а её применимость к автомобилю определяется исполнением фары.
