Чтобы найти предохранитель или реле Гранты, сначала сопоставьте установленный монтажный блок со схемой своего исполнения. Салонный блок расположен слева в панели приборов, силовой — в моторном отсеке рядом с АКБ. Ниже приведены позиции F1–F46, K1–K18 и FF1–FF6 из руководства редакции 27.05.2026. Для более ранней машины или заменённого блока номиналы нужно проверять по его документации: состав цепей и характеристики реле менялись. Перегоревшую вставку заменяйте новым элементом требуемого типа и номинала после проверки причины отказа. Повторное перегорание, оплавление гнезда или нагрев контакта требуют ремонта цепи. Исправность предохранителя проверяют отдельно от питания и работоспособности самого потребителя.
Электрооборудование
Предохранители и реле Lada Granta
Как найти нужный предохранитель и не перепутать схему Гранты?
Сначала определите установленный монтажный блок и используйте руководство для своего исполнения. Номер F обозначает предохранитель, K — реле, FF — силовой предохранитель моторного отсека в приведённой схеме. Таблицы ниже относятся к редакции 27.05.2026. Их нельзя применять только потому, что автомобиль называется Granta.
Сверьте блок
Сравните расположение рядов, обозначения на корпусе и состав оборудования с заводским рисунком. Год выпуска используйте как исходный ориентир, но учитывайте замену блока и дополнительные подключения. Сфотографируйте установленный блок до извлечения деталей. Не ориентируйтесь по перевёрнутой фотографии чужой машины.
Найдите потребитель
По таблице найдите отказавшее оборудование, затем номер позиции. Одна вставка может защищать несколько цепей. Отказ одного прибора не доказывает перегорание общей вставки, если другие её потребители работают. Перед заменой подтвердите неисправность измерением.
Сверьте номинал
Прочитайте значение тока на лицевой части предохранителя и номер гнезда на блоке. Не считайте цвет единственным признаком. Для F18 и FF3 предусмотрены разные варианты, выбор определяется цепью и исполнением. Если схема не совпадает, уточните маркировку блока и данные по VIN.
Где находится салонный блок и как открыть его крышку?

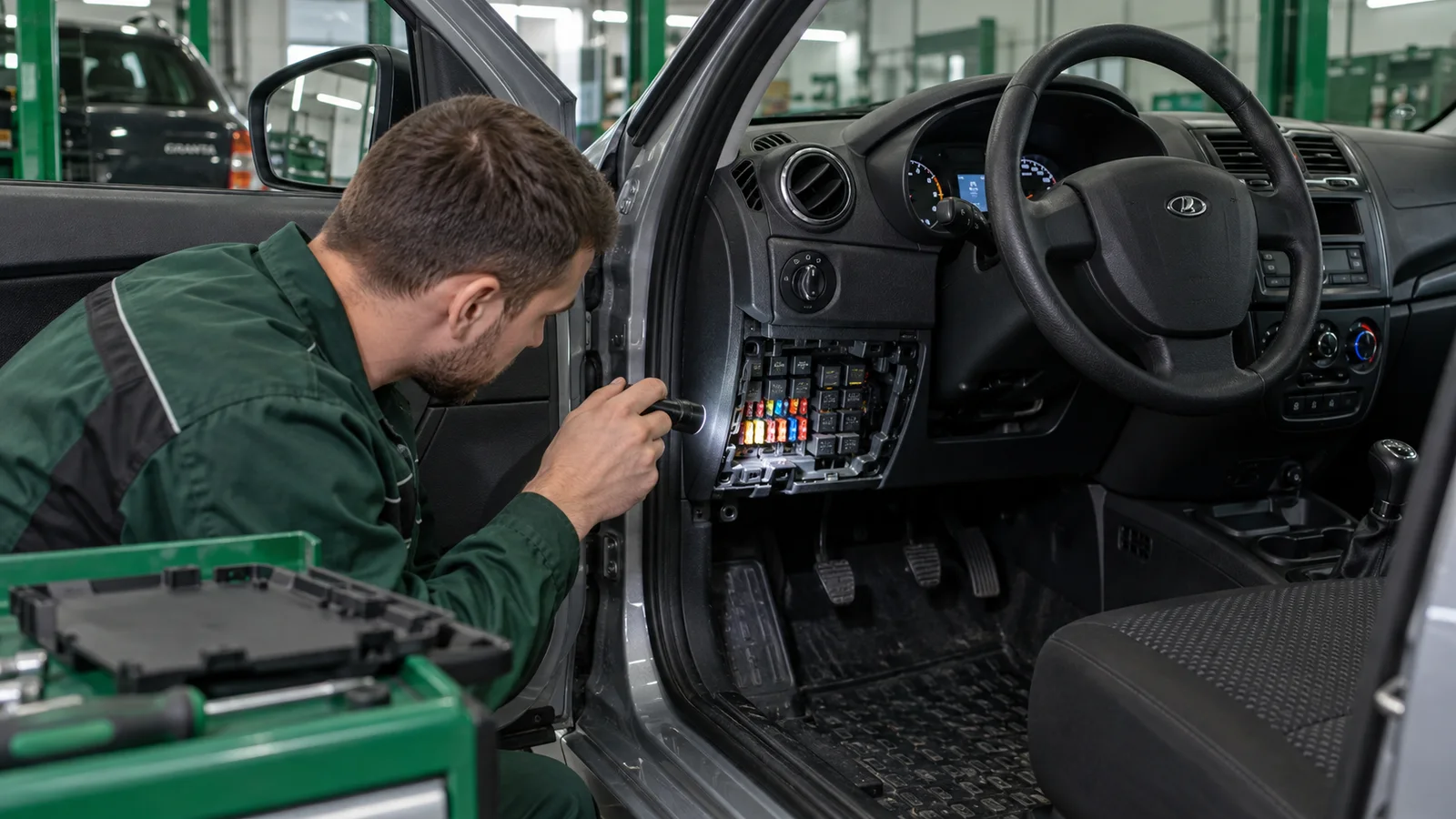

Салонный монтажный блок находится в левой части панели приборов. Крышку освобождают последовательно по фиксаторам. В описанном исполнении на ней может находиться выключатель привода замка багажника с колодкой. Не тяните отделку, пока не проверили подключённый провод.
Подготовьте место
Поставьте автомобиль на стояночный тормоз, выключите зажигание и потребители. Обеспечьте освещение. Перед ремонтом соединений или снятием блока отключите минус АКБ по процедуре своего автомобиля. Не разбирайте запитанную колодку металлическим инструментом.
Освободите фиксаторы
По рисунку 53 руководства 2026 года потяните нижний левый угол, освободив точку 1, затем нижнюю среднюю 2, правые 3 и 6, после них верхние 4 и 5. Поддерживайте крышку. Если установленная отделка отличается, используйте её способ снятия, не выламывая фиксаторы.
Уберите крышку без натяжения
Осмотрите соединение выключателя багажника, если он установлен. Освободите нужную колодку при отключённом питании. Уложите крышку так, чтобы она не висела на проводе. До работы с блоком найдите нужную позицию и приготовьте исправный элемент соответствующего типа.
Какие цепи защищают F1–F46 в схеме 2026 года?
Ниже приведены все позиции таблицы 4 руководства 27.05.2026. Описания цепей сгруппированы для чтения, обозначения и номиналы сохранены. Вариантное оборудование присутствует только на соответствующем исполнении. Резервная позиция не является разрешением подключить новый потребитель без расчёта и схемы.
Проверьте применимость
Сравните установленный блок с рисунком 54 своего руководства. Совпадение отдельной позиции F22 или F25 не подтверждает совпадение всего блока. Например, в редакции 31.01.2025 F37 указан на 25 А и F39 на 15 А, а в приведённой редакции — 5 А и 10 А соответственно.
Выберите свой вариант
У F18 значение 5 А относится к указанной ветви привода и освещения багажника, а 20 А — к описанной группе блока блокировки дверей. Это разные исполнения, а не допустимый диапазон замены. Устанавливайте значение, соответствующее своей схеме.
Проверьте вставку
После выбора позиции извлеките её при отключённом питании и проверьте непрерывность. Не меняйте все вставки подряд, чтобы найти неисправность. Если значение на установленном элементе противоречит заводскому документу, сначала выясните причину, особенно после ремонта или дополнительного оборудования.
| Позиция | Номинал | Защищаемые цепи |
|---|---|---|
| F1 | 15 А | Цепи реле вентилятора K18 и K4, муфты кондиционера K10, контроллер двигателя, форсунки и катушки зажигания. K18 и K10 — для исполнения с кондиционером или климатической установкой |
| F2 | 7,5 А | Клапан продувки адсорбера, датчики кислорода. Для 16-клапанного двигателя также датчик фаз и клапан заслонки впускной трубы |
| F3 | 5 А | Контроллер ABS |
| F4 | 15 А | Контроллер подушек безопасности |
| F5 | 7,5 А | Цепи K2, K1, K6, K13, K14, K15, K12, блока обогрева ветрового стекла, контроллера двигателя, аудиосистемы, ЭУР, переключателя стеклоочистителя, блока кузовной электроники, ЭРА-ГЛОНАСС, выключателей сцепления и тормоза, комбинации приборов, блока блокировки дверей, выключателя кондиционера, реле стеклоподъёмников и иммобилайзера. Состав зависит от комплектации, выключатель сцепления — для МКП |
| F6 | 5 А | Обогрев наружных зеркал, вариантное исполнение |
| F7 | 10 А | Дальний свет правой стороны |
| F8 | 10 А | Дальний свет левой стороны |
| F9 | 5 А | Габаритные огни правой стороны |
| F10 | 5 А | Габаритные огни левой стороны, освещение номерного знака, подсветка приборов и клавиш |
| F11 | 5 А | Задние противотуманные огни |
| F12 | 10 А | Ближний свет правой стороны, электрокорректор фар |
| F13 | 10 А | Ближний свет левой стороны, электрокорректор фар |
| F14 | 20 А | Очиститель и омыватель ветрового стекла, подрулевой переключатель. Блок кузовной электроники и омыватель заднего стекла — в соответствующем исполнении |
| F15 | 10 А | Очиститель заднего стекла, вариантное исполнение |
| F16 | 7,5 А | Свет заднего хода. Указатели поворота и блок парковки — в соответствующем исполнении |
| F17 | 5 А | Блок управления блокировкой дверей, вариантное исполнение |
| F18 | 5 А либо 20 А по исполнению | 5 А: привод замка и освещение багажника. 20 А: блок блокировки дверей, замки, привод багажника, освещение багажника, перчаточного ящика и салона. Выбор по схеме установленного блока |
| F19 | — | Резерв |
| F20 | — | Резерв |
| F21 | 15 А | Электродвигатель топливного насоса |
| F22 | 7,5 А | Выключатель и сигналы торможения, дополнительный стоп, контроллер ABS. Блок освещения салона — в соответствующем исполнении |
| F23 | 5 А | Комбинация приборов, диагностический разъём. Иммобилайзер — в соответствующем исполнении |
| F24 | 10 А | Реле звукового сигнала K8 и звуковой сигнал |
| F25 | 15 А | Розетка дополнительных потребителей в салоне |
| F26 | 5 А | Аудиосистема и разгрузочное реле зажигания K1, вариантное исполнение |
| F27 | 10 А | Передняя противотуманная фара правой стороны, вариантное исполнение |
| F28 | 10 А | Передняя противотуманная фара левой стороны, вариантное исполнение |
| F29 | 15 А | Обогрев передних сидений, вариантное исполнение |
| F30 | 10 А | Дневные ходовые огни, вариантное исполнение |
| F31 | 10 А | Блок кузовной электроники: повороты, питание блока, дневные ходовые огни, вариантное исполнение |
| F32 | 30 А | Блок кузовной электроники: стеклоподъёмники, замки дверей и багажника, освещение вещевого ящика, багажника и салона, вариантное исполнение |
| F33 | 5 А | Модуль двери водителя, вариантное исполнение |
| F34 | 7,5 А | Муфта компрессора кондиционера. Контроллер автоматической климатической установки — в соответствующем исполнении |
| F35 | — | Резерв |
| F36 | 15 А | Аварийная сигнализация |
| F37 | 5 А | Терминальный блок ЭРА-ГЛОНАСС |
| F38 | 10 А | Аудиосистема |
| F39 | 10 А | Цепь разъёма светотехники прицепа, устанавливается дополнительно |
| F40 | — | Резерв |
| F41 | 50 А | Обогрев ветрового стекла, вариантное исполнение |
| F42 | 30 А | Обогрев заднего стекла. Обогрев наружных зеркал — в соответствующем исполнении |
| F43 | — | Резерв |
| F44 | 30 А | Электровентилятор отопителя и контроллер автоматической климатической установки, вариантное исполнение |
| F45 | 30 А | Передние электростеклоподъёмники. Управление наружными зеркалами — в соответствующем исполнении |
| F46 | — | Резерв |
За что отвечают реле K1–K18 и чем отличаются их номиналы?
Реле управляет включением цепи, предохранитель защищает её. Номинал реле в таблице не является номиналом предохранителя и не задаёт напряжение катушки. Для замены требуется совпадение типа, схемы выводов, назначения и характеристик. Внешне похожие корпуса не обеспечивают совместимость.
Уточните назначение
Найдите номер реле на схеме и сравните с установленным блоком. Позиции ниже взяты из таблицы 5 редакции 27.05.2026. Например, K2 здесь 35 А, а в руководстве 03.04.2018 — 30 А. Различие документа нельзя исправлять установкой более мощного реле наугад.
Сверьте маркировку
Перед покупкой сравните артикул, электрическую схему на корпусе, выводы и одобренный тип. Наличие защитного элемента внутри катушки также влияет на подключение. Не переставляйте реле из соседнего гнезда только из-за одинакового размера.
Подтвердите отказ
Проверьте команду включения, питание и выход под нагрузкой. Щелчок означает движение механизма, но не доказывает проводимость силовых контактов. После замены проверьте исходный потребитель и отсутствие повторного отказа. Резерв K16 в этой таблице не описывает все прежние версии Granta.
| Позиция | Номинал реле | Назначение |
|---|---|---|
| K1 | 50 А | Разгрузочное реле зажигания |
| K2 | 35 А | Дополнительное реле стартера |
| K3 | 30 А | Очиститель ветрового стекла, вариантное исполнение |
| K4 | 35 А | Вентилятор радиатора, максимальная скорость |
| K5 | 30 А | Повороты и аварийная сигнализация, вариантное исполнение |
| K6 | 40 А | Обогрев заднего стекла |
| K7 | 30 А | Дальний свет |
| K8 | 30 А | Звуковой сигнал |
| K9 | 30 А | Ближний свет |
| K10 | 30 А | Муфта компрессора кондиционера, соответствующее исполнение |
| K11 | 30 А | Главное реле управления двигателем |
| K12 | 30 А | Топливный насос |
| K13 | 30 А | Обогрев сидений, вариантное исполнение |
| K14 | 40 А | Обогрев ветрового стекла, вариантное исполнение |
| K15 | 40 А | Обогрев ветрового стекла, вариантное исполнение |
| K16 | — | Резерв |
| K17 | 30 А | Питание электростеклоподъёмников |
| K18 | 35 А | Вентилятор радиатора, минимальная скорость, вариантное исполнение |
Где стоят FF1–FF6 и можно ли менять их как обычные предохранители?
Силовой блок находится в моторном отсеке рядом с АКБ, его расположение показано на рисунке 55. Цепи FF1–FF6 рассчитаны на большие токи. Перед работой необходимо исключить питание от батареи. Крепление и тип вставки сверяют по установленному блоку, способ снятия малой салонной вставки не переносится автоматически.
Найдите и осмотрите блок
Выключите двигатель и зажигание, откройте капот. Сравните блок со своим руководством. Осмотрите крышку, следы воды и оплавления. Не снимайте силовое соединение металлическим ключом при подключённой АКБ и не кладите инструмент на её клеммы.
Уточните номинал
В приведённой таблице FF3 имеет 30 А либо 40 А для указанного исполнения с кондиционером или климатической установкой. Это не выбор владельца по желанию. FF1 и FF2 защищают цепи генератора. Их отказ требует проверки соответствующей цепи, а не установки перемычки.
Выполните безопасную замену
Отключите батарею по штатному порядку, проверьте тип детали и состояние соединений. При отсутствии процедуры для фактического крепления поручите работу электрику. После восстановления проверьте исходную цепь и закрепление крышки. Момент затяжки силовых соединений без своего документа не угадывайте.
| Позиция | Номинал | Цепь |
|---|---|---|
| FF1 | 60 А | Генератор |
| FF2 | 60 А | Генератор |
| FF3 | 30 А либо 40 А по исполнению | 30 А: вентилятор охлаждения. 40 А: вентилятор в исполнении с кондиционером или климатической установкой |
| FF4 | 40 А | Контроллер ABS |
| FF5 | 25 А | Контроллер ABS |
| FF6 | 50 А | Контроллер электроусилителя рулевого управления |
Как проверить снятый предохранитель мультиметром?
Осмотр перемычки полезен, но не заменяет измерение. Проверяйте непрерывность снятого элемента, тогда параллельные цепи автомобиля не исказят результат. Режим сопротивления и звуковой прозвонки нельзя применять к запитанной цепи.
Подготовьте прибор
Выберите прозвонку либо малый диапазон сопротивления. Соедините щупы и убедитесь, что прибор показывает исправное соединение. Затем извлеките нужный предохранитель съёмником. Держитесь за пластиковый корпус, не касаясь соседних контактов металлическими губками.
Измерьте перемычку
Коснитесь щупами двух выводов снятого предохранителя. Непрерывность означает, что вставка проводит. Разрыв при исправном приборе подтверждает перегорание или повреждение элемента. Не считайте отсутствие звука результатом, пока не проверены режим, щупы и контакт с выводами.
Осмотрите корпус
Даже проводящая вставка не подтверждает исправность её гнезда. Следы перегрева, растрескивание и потемнение требуют проверки соединения. Обгоревший элемент и ослабленную клемму нельзя вернуть на место как исправную цепь. Зафиксируйте позицию и результат перед заменой.
Как проверить питание предохранителя, не вытаскивая его?
На ножевой вставке с доступными контрольными площадками можно сравнить напряжение с двух сторон в рабочем режиме цепи. Отсутствие напряжения на обеих сторонах бывает нормальным, если питание ещё не включено. Такой результат не доказывает перегорание.
Определите режим цепи
Уточните, когда подаётся питание: постоянно, при включённом зажигании или после команды конкретному потребителю. Поставьте прибор в режим постоянного напряжения. Измерительный провод не должен находиться в токовом гнезде. Подготовьте надёжную точку массы.
Сравните обе стороны
Тонким изолированным щупом коснитесь каждой площадки относительно массы. Питание только на входе указывает на разрыв вставки или соединения, его уточняют проверкой снятого элемента. Питание с обеих сторон подтверждает прохождение напряжения, но не исправность всего потребителя.
Учитывайте нагрузку
Если напряжение пропадает при включении оборудования, проверяйте источник и контакты под нагрузкой. Не закорачивайте площадки щупом и не подключайте амперметр между ними для обхода вставки. Это изменяет защиту цепи, а не проверяет её.
Как правильно заменить перегоревший предохранитель?
Новый элемент должен соответствовать типу и номиналу, предусмотренным для данной позиции. Сначала выясните, не вызван ли отказ повреждённым потребителем или проводом. Замена имеет смысл, когда причина устранена либо выполняется обоснованная проверка безопасной цепи.
Отключите потребитель
Выключите оборудование и зажигание. Для работы с силовой цепью, проводкой или оплавленным гнездом предварительно отключите батарею по штатной процедуре. Подготовьте новый одобренный элемент, сравнив маркировку со схемой, а не только со старой вставкой неизвестного происхождения.
Проверьте посадку
Извлеките старый элемент съёмником. Осмотрите гнездо на потемнение, расплавление и повреждение контактов. Установите новый без перекоса. Если он держится ненадёжно, ремонтируйте контакт. Подгибание ножек предохранителя не восстанавливает изношенную клемму блока.
Проверьте результат
Восстановите питание и включите исходный потребитель в штатном режиме. Проверьте его работу, затем выключите и повторите включение. При повторном перегорании прекратите замену и ищите причину. Монета, проволока и вставка большего номинала недопустимы.
Почему предохранитель перегорает сразу или только под нагрузкой?
Мгновенный отказ может сопровождать замыкание, а отказ при включении конкретного режима помогает выделить ветвь. Повторное перегорание нельзя считать обычным износом предохранителя. Значение имеют момент отказа и недавние изменения в цепи.
Зафиксируйте условие
Отметьте, перегорает ли вставка сразу после подключения батареи, после включения зажигания или после запуска потребителя. Вспомните установку зарядного устройства в розетку, замену лампы, ремонт двери, мойку либо дополнительное оборудование. Не воспроизводите отказ многократным нагревом повреждённой цепи.
Осмотрите ветвь
При отключённом питании проверьте перетёртую изоляцию, оплавленные колодки и посторонний предмет в розетке. Сверьте установленный потребитель и его соединение со схемой. Если цепь общая, проверяют отдельные ответвления, а не обвиняют все приборы одновременно.
Найдите причину измерением
Электрик разделяет ветви по схеме и проверяет их с подходящим ограничением тока. Не включайте случайную лампу вместо силового предохранителя и не отсоединяйте электронные блоки на работающем автомобиле. Заводское руководство при повторном отказе рекомендует обращаться к дилеру для устранения причины.
Почему плавится гнездо, хотя предохранитель остаётся целым?
Ослабленный или окисленный контакт может нагреваться из-за повышенного сопротивления, даже когда ток недостаточен для перегорания вставки. Поэтому целая перемычка не оправдывает потемневшее гнездо. Проверяйте клемму, посадку и фактическую нагрузку.
Остановите нагрев
Выключите оборудование и безопасно обесточьте участок. Дайте деталям остыть. Не прикасайтесь к открытым запитанным выводам и не вытаскивайте размягчённый корпус силой. Сохраните номер гнезда и видимые следы повреждения для последующего ремонта.
Проверьте соединение
Осмотрите ножки вставки и клеммы блока. Потеря прижимного усилия, окисление и оплавление требуют восстановления штатного контакта. Замена только вставки не убирает сопротивление изношенного гнезда. Проверку падения напряжения под нагрузкой выполняют после оценки безопасного состояния участка.
Устраните причину
Повреждённую клемму или блок ремонтируют подходящими деталями, с сохранением сечения провода и крепления. Уточните, не превышает ли подключённое оборудование расчётную нагрузку. После ремонта проверьте рабочий режим и отсутствие ненормального нагрева, а не только наличие света или звука.
Как проверить реле, если оно щёлкает, а прибор не работает?
Отдельно проверьте управляющую и силовую стороны. Щелчок не подтверждает исправность силовых контактов. Отсутствие щелчка также не доказывает неисправность реле, если не поступает команда или отсутствует питание катушки.
Прочитайте схему
По маркировке реле и документации найдите выводы катушки и контактов. Не считайте расположение выводов универсальным. Уточните наличие защитного диода и требуемую полярность, если проводится стендовая проверка. Не подавайте питание от АКБ на неизвестные выводы.
Проверьте в цепи
В штатном режиме измерьте питание, управляющий сигнал и выход к потребителю. Если команда отсутствует, проверяйте управление. Если реле срабатывает, но питание не проходит под нагрузкой, проверяйте контакты и гнездо. Потребитель и его масса остаются отдельными участками проверки.
Замените подтверждённо неисправное
Используйте новое реле одобренного типа. Не соединяйте силовые выводы перемычкой для постоянного включения оборудования. После замены выполните повторные штатные включения. Если отказ сохраняется, вернитесь к цепи, а не устанавливайте более высокий номинал.
Что проверять, если одновременно отключились несколько приборов?
Найдите общий участок питания, но сначала сопоставьте потребители со схемой. Например, F5 в приведённом исполнении питает много управляющих цепей, а F32 относится к группе кузовной электроники. Набор неработающих приборов помогает искать соединение, однако не заменяет измерение.
Составьте точный список
Отметьте отказавшие функции и условия: зажигание, запуск, освещение, обогрев. Уточните, какие приборы из общей группы продолжают работать. Если возник общий разряд или низкое напряжение, используйте проверку ошибки P0562, не заменяя блок вслепую.
Проверьте общий путь
Проверьте подходящие предохранители, питание реле и общую массу по схеме. Сопоставьте напряжение на АКБ и на участке во время включения нагрузки. Отсутствие связи со сканером само по себе не означает, что ЭБУ неисправен, питание разъёма также проверяется отдельно.
Продолжите по результату
Если общее питание исправно, переходите к отдельным цепям или управляющему блоку с диагностикой. Не переставляйте все реле и не меняйте блок на основании нескольких симптомов. Для конкретного отказа запуска доступна инструкция стартер не крутит.
Можно ли брать питание из свободного гнезда или поставить предохранитель мощнее?
Свободное гнездо может быть резервом, неиспользуемой позицией комплектации либо местом запасного элемента. Наличие отверстия и внешнее сходство не подтверждают подключённую и рассчитанную цепь. Новый потребитель требует подходящего провода, защиты, управления и схемы соединения.
Уточните назначение
По своему руководству определите, чем является пустое место. На рисунке могут присутствовать запасные позиции, которые не перечислены как рабочие цепи таблицы. Не вставляйте туда элемент ради заполнения блока. Не переносите свободную вставку в другое гнездо без проверки её маркировки.
Сохраните расчётную защиту
Номинал защищает провод и цепь, поэтому повышать его для устранения перегорания нельзя. Для F18 и FF3 разные значения относятся к разным исполнениям. Дополнительное оборудование подключают по рассчитанной схеме, а не к ближайшему удобному выводу.
Подготовьте штатное решение
Для розетки, фаркопа и другого оборудования уточните разрешённую точку подключения и комплект проводки. Предохранитель не заменяет реле там, где оно нужно для управления. Если данные отсутствуют, поручите подбор схемы специалисту до подключения нагрузки.
Как закрыть блок и проверить, что неисправность устранена?
Проверьте работу исходной цепи, крепление элементов и отсутствие пережатых проводов. Крышка должна удерживаться всеми предусмотренными фиксаторами. Окончательный контроль проводят после сборки, потому что разъём выключателя багажника или провод могут оказаться смещёнными при установке отделки.
Проверьте оборудование
Восстановите питание по штатному порядку. Несколько раз включите отказавший потребитель и проверьте связанные режимы. Например, после ремонта цепи стопов проверьте все огни по инструкции сигналов торможения Granta. Убедитесь, что вставка остаётся целой.
Установите крышку
Для описанной крышки сначала защёлкните правые точки 6 и 3, затем нижние 2 и 1, после них верхние 4 и 5. Попадайте крепёжными элементами в металлические фиксаторы. Проверьте колодку выключателя багажника своего исполнения и отсутствие защемления жгута.
Выполните контроль после сборки
Повторите включение оборудования, проверьте выключатель багажника и отсутствие ненормального нагрева. При повторном отказе, запахе нагретой изоляции или нестабильном контакте продолжайте диагностику причины. Не считайте ремонт завершённым только потому, что новый предохранитель выдержал одно включение.
Источники
- Lada Granta, руководство по эксплуатации, редакция 27.05.2026
- Печатные страницы 130–135, рисунки 53–55 и таблицы 4–6. Снятие и установка крышки, обозначения, позиции F1–F46, K1–K18 и FF1–FF6, номиналы и вариантные цепи.
- Lada Granta, руководство по эксплуатации, редакция 03.04.2018
- Печатная страница 125, таблицы 5–6. Сопоставление характеристик реле и силовых цепей с более поздним исполнением. Номинал K2 в этой редакции составляет 30 А.
- Lada Granta, руководство по эксплуатации, редакция 31.01.2025
- Печатные страницы 130 и 134. Порядок доступа к блоку и различия F37, F39 и реле. Назначение и номиналы из разных редакций не объединены в одну универсальную схему.
