P0562 на Гранте означает низкое напряжение питания, зарегистрированное контроллером. Начните с батареи, клемм, массы и привода генератора, затем сравните напряжение на выводах АКБ с показаниями ЭБУ. Низкое значение на самой батарее направляет проверку к АКБ и зарядке. Нормальное питание на батарее при снижении у блока требует проверки проводов, предохранителей, главного реле и массы. Для описанного M74 Евро-4 условие регистрации — ниже 10 В на его соответствующих входах при работающем двигателе. Это порог ошибки, а не норма исправной зарядки. Сохраните данные до сброса, устраните подтверждённую причину и повторите проверку под прежней нагрузкой. ЭБУ меняют после проверки внешних цепей по применимой карте.
Электрооборудование

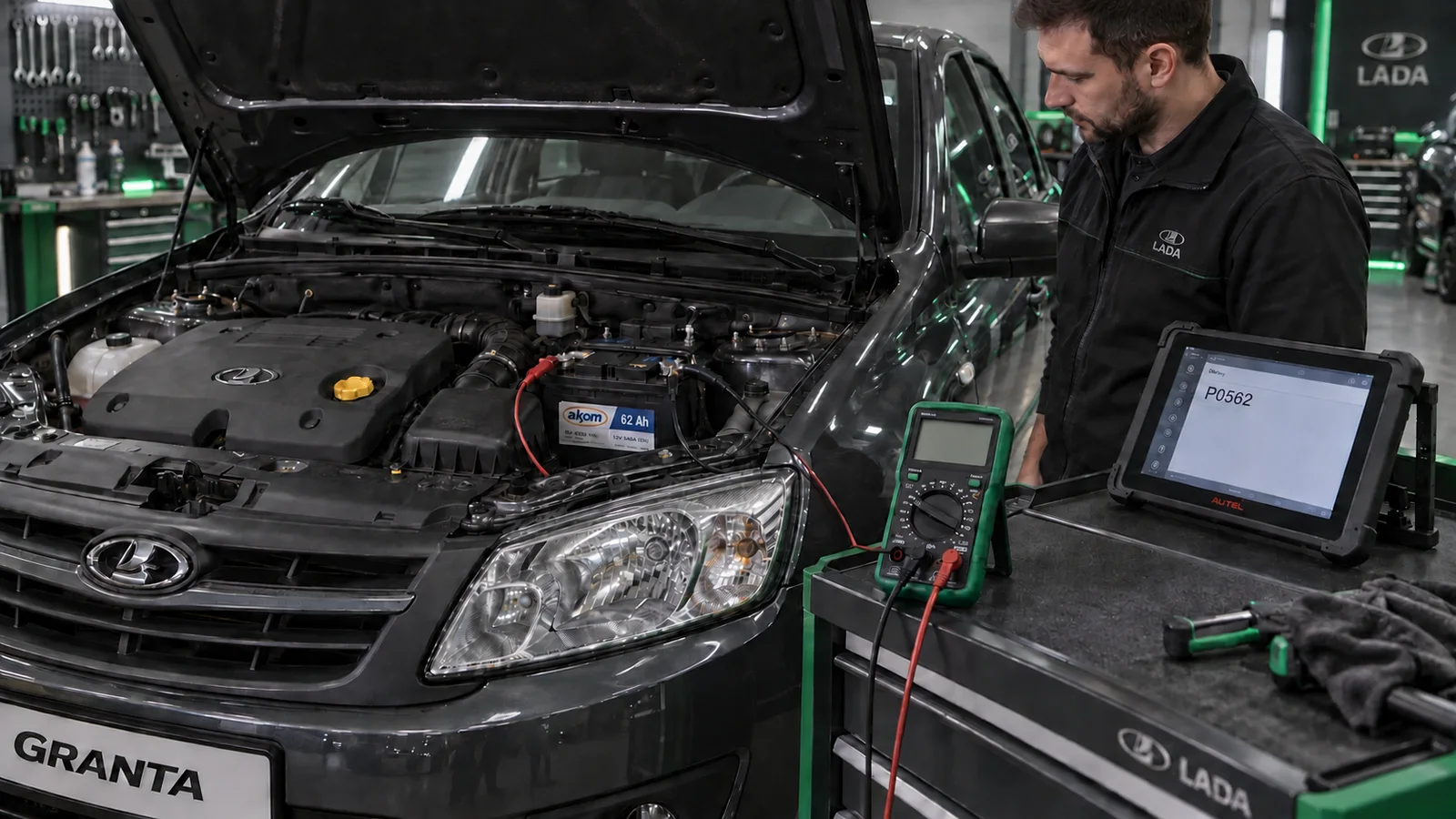

Ошибка P0562 на Lada Granta
Что означает P0562 на Ладе Гранте?
P0562 означает низкий уровень напряжения бортовой сети, зарегистрированный контроллером. Причиной может быть разряд батареи, недостаточная зарядка или потеря напряжения в цепи питания и массе ЭБУ. Код не указывает на обязательную замену аккумулятора, генератора или контроллера.
Сохраните полный отчёт
Прочитайте паспорт блока, номер ошибки, её статус и доступные условия регистрации. Запишите, появляется ли код после запуска, на холостом ходу или при включении нагрузки. Не стирайте память до первого сравнения напряжения и осмотра соединений.
Уточните исполнение системы
Определите установленный контроллер по диагностическому паспорту. Для описанного M74 Евро-4 приведён отдельный критерий ниже. Порог, точки измерения и диагностическую карту другого блока сверяют с его документацией. Одинаковое название машины не делает все контроллеры одинаковыми.
Проверьте источник низкого напряжения
Сравните показания на выводах батареи и данные контроллера в одинаковых условиях. Если низкое напряжение подтверждается на АКБ, проверяйте батарею и зарядку. Если на АКБ оно нормальное, а ЭБУ фиксирует снижение, проверяйте цепь до блока и его массу.
При каком напряжении M74 регистрирует P0562?
Для описанного M74 Евро-4 P0562 регистрируется при работающем двигателе, если напряжение на входах X2/H1 и X2/H2 ниже 10 В. Сигнализатор неисправности включается через пять секунд после возникновения кода. Эти условия относятся к описанному исполнению.
Не принимайте порог за норму зарядки
Значение 10 В отделяет условие регистрации этой ошибки, а не исправную работу генератора. Показание выше порога ещё не подтверждает достаточную зарядку. Рабочее напряжение оценивайте по документации установленного генератора и условиям измерения.
Различайте измеряемые входы
В указанной системе параметр UBSQ отражает напряжение на X2/F2, а WUB — на X2/H1 и X2/H2. Сохраните оба параметра, если прибор их поддерживает. Одна общая надпись «напряжение» в приложении не показывает, какой вход фактически измеряется.
Пользуйтесь схемой своего контроллера
Контакты X2/H1, X2/H2 и X2/F2 нельзя переносить на M74 другой версии или иной ЭБУ без сверки. Проверку у колодки выполняет специалист с подходящим доступом. Не вставляйте толстые щупы в гнёзда и не замыкайте соседние контакты.
| Параметр | Условие для описанного M74 Евро-4 | Как использовать |
|---|---|---|
| P0562 | Двигатель работает, X2/H1 и X2/H2 ниже 10 В | Подтвердить снижение питания на соответствующих входах |
| UBSQ | Напряжение входа X2/F2 | Сопоставить с WUB и фактическим измерением |
| WUB | Напряжение входов X2/H1 и X2/H2 | Проверять цепь питания после главного реле |
| Напряжение на АКБ | Измеряется непосредственно на выводах батареи | Отделить общий провал от потерь до ЭБУ |
С чего начать диагностику P0562?
Начинайте с сохранения данных, осмотра батареи и привода генератора. Затем измеряйте питание и сравнивайте его с данными ЭБУ. Такой порядок отделяет разряженную батарею и плохой контакт от неисправности зарядки или цепи главного реле.
Сохраните исходные признаки
Запишите ошибки всех доступных систем, состояние лампы зарядки, работу стартера и условия появления сбоя. Отметьте недавнюю зарядку, замену АКБ и ремонт проводки. Правила чтения разных блоков приведены в инструкции по кодам ошибок Гранты.
Выполните осмотр при выключенном двигателе
Проверьте крепление батареи, клемм и доступных соединений массы. Осмотрите ремень генератора, повреждения проводов и следы перегрева. При обнаружении обрыва ремня или повреждённой силовой цепи сначала устраняйте этот дефект, не продолжая проверку вращающегося привода.
Сопоставьте измерения
При безопасно закреплённых щупах измерьте напряжение на батарее и запишите показания сканера. Сравнивайте один режим работы и одну нагрузку. По результату выбирайте проверку батареи и генератора либо цепей питания ЭБУ. Заменяйте только узел с подтверждённой неисправностью.
Как измерить напряжение на аккумуляторе мультиметром?
Измеряйте постоянное напряжение непосредственно на выводах батареи. Это позволяет сравнить общий источник питания с показаниями контроллера. Измерение на зажимах может скрыть различие между выводом АКБ и плохим контактом самого зажима.
Подготовьте прибор
Установите измерение постоянного напряжения DC V и подходящий диапазон. Подключите чёрный провод к COM, красный — к входу V по инструкции мультиметра. Не оставляйте красный провод в токовом входе A при подключении поперёк батареи.
Подключите щупы до запуска
На остановленном двигателе закрепите красный щуп на положительном выводе АКБ, чёрный — на отрицательном. Провода уберите от ремня, вентилятора и горячих деталей. При отрицательном показании проверьте полярность подключения. Не пытайтесь держать щупы рядом с движущимся приводом.
Запишите режим и результат
Сохраните показание при выключенном двигателе, затем в предусмотренных режимах работы и нагрузки. Отмечайте температуру, обороты и включённых потребителей. После измерений выключите двигатель и снимите щупы. Одна цифра без режима не определяет исправность батареи и генератора.
Почему на АКБ напряжение нормальное, а сканер показывает низкое?
ЭБУ измеряет напряжение в своей цепи, а мультиметр на батарее — на источнике питания. Между ними находятся провода, контакты, предохранители и реле. Потеря в этом участке или в массе может снижать питание блока при исправной батарее.
Сравните один момент работы
Снимите показание мультиметра и поддерживаемые параметры ЭБУ при одинаковых оборотах и нагрузке. Не сопоставляйте напряжение батареи после остановки с сохранённым стоп-кадром работающего двигателя. Сначала исключите разные условия и неверно подписанный параметр приложения.
Проверьте питание до контроллера
Специалист должен измерить напряжение в предусмотренных точках схемы, включая вход и выход главного реле. Если потеря возникает после конкретного соединения, проверяют его контакт и провод. Не меняйте ЭБУ до подтверждения исправности внешних цепей.
Проверьте массу и повторите измерение
Сопоставьте потенциал массы блока с отрицательным выводом АКБ под соответствующей нагрузкой. Восстановите найденный контакт или провод, затем повторите сравнение. Если расхождение остаётся при исправных цепях и подтверждённом режиме чтения, продолжайте по карте установленного контроллера.
Что проверить, если P0562 появился после трудного запуска?
Зафиксируйте, произошло снижение во время прокрутки или уже после запуска. Для приведённого M74 критерий P0562 относится к работающему двигателю. Порог при прокрутке, установленный для другого ЭБУ, нельзя считать нормой для всех Грант.
Разделите симптомы запуска
Отметьте скорость прокрутки, щелчки, гашение приборов и потерю связи со сканером. Если стартер не вращается, используйте отдельный порядок проверки стартера. Медленная прокрутка требует оценки батареи, силовых проводов и стартера, а не только чтения P0562.
Проверьте батарею под нагрузкой
Зарядите разряженную АКБ подходящим устройством, затем выполните проверку её состояния и отдачи тока по инструкции батарейного тестера. Напряжение покоя не заменяет нагрузочную проверку. Если батарея исправна, оценивайте потери в силовых цепях и потребление стартера.
Проверьте питание после запуска
Когда двигатель запущен, сравните напряжение батареи с параметрами ЭБУ и проверьте наличие зарядки. Если P0562 появляется именно в этом режиме, переходите к его применимой карте. Не выполняйте многократные долгие попытки запуска ради сбора одинакового кода.
Почему P0562 появляется на холостом ходу с фарами и отопителем?
Дополнительная нагрузка может проявить недостаточную отдачу генератора или сопротивление контакта. Само включение потребителей не доказывает неисправность генератора. Нужно определить, где снижается напряжение и сохраняется ли дефект при тех же условиях.
Запишите исходное состояние
На стоящем автомобиле с закреплёнными измерительными проводами сохраните обороты, напряжение АКБ и параметры ЭБУ без дополнительной нагрузки. Проверку проводите в проветриваемом месте. Не оценивайте зарядку только по яркости фар.
Включайте штатную нагрузку последовательно
Поочерёдно включите фары и вентилятор отопителя, отмечая изменение показаний. Сравните момент включения и устойчивый режим. Условия дальнейшей проверки оборотов и генератора выбирают по применимой процедуре. Случайный краткий провал и длительное снижение нужно различать.
Локализуйте снижение
Если напряжение падает на АКБ и у ЭБУ, проверяйте зарядку, привод и батарею. Если заметно снижается только питание блока, проверяйте его цепи и массу под нагрузкой. После ремонта повторите тот же набор потребителей, не ограничиваясь холостым ходом без нагрузки.
Как проверить клеммы, предохранители и главное реле?
Окисление, слабое соединение и повреждённый контакт могут ограничивать питание ЭБУ. Проверяйте не только наличие предохранителя, но и его контакт в держателе. Номер предохранителя, реле и расположение цепи определяют по схеме конкретного исполнения.
Осмотрите доступные соединения
Выключите зажигание. Проверьте следы окисления, ослабления, нагрева и повреждения силовых проводов. Перед разборкой соблюдайте штатное обесточивание. Не подтягивайте соединение металлическим инструментом с риском замыкания плюсового вывода на кузов.
Проверьте цепь по схеме
Специалист проверяет питание до и после предохранителя и реле в предусмотренном режиме. Простое наличие напряжения без нагрузки не исключает плохой контакт. Не ставьте предохранитель большего номинала и не заменяйте реле перемычкой для постоянной эксплуатации.
Восстановите найденный дефект
Повреждённый держатель, клемму или провод ремонтируют с восстановлением штатного соединения. Исправную деталь оставляют после проверки. После сборки измерьте напряжение под прежней нагрузкой. Очистка видимого налёта без проверки контакта не завершает работу.
Как проверить массу при низком напряжении ЭБУ?
Соединение с отрицательным выводом батареи так же важно, как плюсовое питание. Сопротивление контакта массы может вызывать падение напряжения и ошибки нескольких систем. Внешне целый провод не исключает повреждение наконечника или внутреннюю коррозию.
Найдите штатные точки соединения
По применимой схеме определите массу батареи, двигателя и контроллера. Осмотрите доступные крепления и состояние наконечников при выключенном зажигании. Не добавляйте случайный провод вместо поиска повреждённого штатного соединения.
Измерьте потерю под нагрузкой
Специалист измеряет падение напряжения между соответствующей точкой массы и отрицательным выводом АКБ в режиме проявления дефекта. Сравнивайте результат с требованиями конкретной цепи. Прозвонка отключённого провода не заменяет проверку его работы под нагрузкой.
Восстановите контакт и проконтролируйте
Очистите или замените повреждённые элементы по ремонтной процедуре, восстановите крепление и защиту соединения. Затем повторите измерение и диагностику. Если потеря сохраняется, проверьте соседний участок цепи, а не назначайте её причиной неисправный ЭБУ без подтверждения.
Как отличить неисправность генератора от разряда АКБ?
Разряженная батарея может быть следствием недостаточной зарядки, а не самостоятельным дефектом. Сначала проверяйте привод и соединения генератора, затем его работу с установленной батареей. Не назначайте замену только по одному напряжению после стоянки.
Осмотрите привод на остановленном двигателе
Проверьте наличие ремня, повреждения и правильность его посадки. Способ натяжения зависит от исполнения привода. Не подтягивайте автоматически любой ремень Гранты и не касайтесь его на работающем двигателе. Неисправность привода устраните до оценки генератора.
Проверьте зарядку и батарею отдельно
После восстановления питания измерьте напряжение и при необходимости ток зарядки по процедуре установленного генератора. Одновременно проверьте состояние АКБ. Требуемые значения зависят от регулятора, температуры и нагрузки. Порог регистрации P0562 не служит нормой зарядки.
Выберите ремонт по результату
Если подтверждён дефект генератора, его ремонтируют или заменяют с проверкой привода и проводов. Если зарядка исправна, но батарея не проходит предусмотренный тест, заменяют батарею. Если потеря находится в соединении, ремонтируют соединение, сохраняя исправные агрегаты.
| Наблюдение | Что проверить | Действие после подтверждения |
|---|---|---|
| АКБ разряжена, зарядка не проверена | Батарею, привод, генератор и силовые соединения | Восстановить зарядку и оценить состояние АКБ |
| На АКБ питание соответствует требованиям, у ЭБУ ниже | Предохранители, главное реле, проводку и массу | Восстановить участок с измеренной потерей |
| Снижение появляется только под нагрузкой | Отдачу генератора и потери в цепях в том же режиме | Устранить подтверждённый дефект и повторить нагрузку |
| После зарядки симптом исчез, причина разряда неизвестна | Причину разряда и повторяемость отказа | Не считать разовую зарядку окончательным ремонтом |
Что делать, если вместе с P0562 горит лампа аккумулятора?
В описанном исполнении Granta 2026 года лампа разряда АКБ включается при включении зажигания и гаснет после запуска. Её горение при работающем двигателе указывает на нарушение работы системы электропитания. При таком проявлении требуется проверка системы зарядки.
Зафиксируйте момент включения
Отметьте, гаснет ли лампа после запуска, появляется ли вновь и сопровождается ли звуковым сигналом. Не смешивайте штатную индикацию до запуска с горением на работающем двигателе. Сохраните показания напряжения, если их можно получить безопасно.
Остановитесь для осмотра
При нарушении зарядки остановитесь в безопасном месте и выключите двигатель перед осмотром ремня и проводов. При обрыве привода или повреждении силовой цепи дальнейшее движение не решает проблему. При таком предупреждении обратитесь к дилеру LADA.
Проверяйте прибором, сохраняя подключение АКБ
Не снимайте зажим с аккумулятора на работающем двигателе для проверки генератора. Используйте предусмотренные измерения напряжения и тока. После устранения причины убедитесь в штатной индикации и исправной зарядке, затем повторите чтение P0562.
Почему P0562 может остаться после зарядки или замены батареи?
После восстановления батареи в памяти может оставаться ранее зарегистрированная ошибка. Но новое снижение питания тоже возможно, если сохранился дефект зарядки или проводки. Различайте сохранённую запись и текущую неисправность по статусу и повторной проверке.
Проверьте установленную батарею и контакты
Убедитесь в правильном подключении, креплении и надёжности зажимов. Проверьте исправность батареи подходящим тестером. Новый аккумулятор не исключает повреждение держателя предохранителя, массы или цепи главного реле.
Сравните статусы и напряжение
Прочитайте ошибки после обычного запуска и измерьте питание. Отдельная ошибка P1602 о прерывании питания не заменяет P0562. При совместных записях сначала проверяйте подтверждённую проблему питания, а не меняйте блок по их количеству.
Проверьте повторяемость после ремонта
Если питание соответствует требованиям и текущего дефекта нет, выполните предусмотренную очистку и контроль. Если P0562 возвращается, повторите диагностику в момент снижения. Зарядка батареи не устраняет плохой контакт, а новая АКБ не компенсирует неисправный генератор.
Когда можно сбросить P0562 и нужно ли менять ЭБУ?
Сбрасывайте код после сохранения данных и устранения установленной причины. Замена контроллера является заключительным действием применимой карты после проверки внешних цепей. Сам код, его возврат после случайного сброса или низкое напряжение на батарее не подтверждают дефект ЭБУ.
Сохраните данные перед очисткой
Запишите статус ошибки, паспорт контроллера, доступные параметры и результаты измерений. Отметьте выполненный ремонт и исходные условия. Если очистить память до проверки, можно потерять сведения, отличающие постоянную неисправность от кратковременного отказа.
Выполните применимую проверку цепей
Для описанного M74 карта требует проверки питания и управления главным реле, а также целостности соответствующих цепей. Не перескакивайте от показаний батареи к замене контроллера. Перед выводом о блоке должны быть подтверждены исправность внешнего питания и массы.
Очистите и повторите контроль
Используйте штатную команду прибора в нужном блоке, затем воспроизведите исходные условия. При повторном появлении кода продолжайте по карте и проверенным измерениям. Не снимайте клемму ради многократного сброса и не перепрошивайте контроллер вместо ремонта цепи питания.
Как убедиться, что причина P0562 устранена?
Контроль включает исправное питание, обычный запуск и повторение нагрузки, при которой возникало снижение. Отсутствие записи сразу после очистки памяти недостаточно. Важно подтвердить, что напряжение не теряется в восстановленной цепи и не повторяется исходный симптом.
Повторите измерения в исходном режиме
Сравните напряжение на выводах АКБ и параметры ЭБУ с исходными значениями при тех же оборотах и нагрузке. Для своего исполнения используйте требования к зарядке и цепям питания. Не объявляйте систему исправной лишь потому, что показание стало выше 10 В.
Проверьте запуск и индикацию
Убедитесь в обычной прокрутке и запуске, штатной работе лампы зарядки и устойчивой связи со сканером. Если сохраняется отдельный симптом, диагностируйте его самостоятельно. Исчезновение P0562 не доказывает исправность другой системы с собственной текущей ошибкой.
Сохраните итоговый отчёт
Запишите найденную причину, выполненное действие, точки измерения, режим проверки и новые статусы ошибок. При непостоянном отказе повторите предусмотренный контроль в условиях его появления. Работу завершает подтверждённый результат, а не перечень заменённых деталей.
| Исправление | Что повторить | Признак результата |
|---|---|---|
| Восстановлены клемма, масса или провод | Измерение потери в той же цепи под прежней нагрузкой | Устранена подтверждённая потеря напряжения |
| Отремонтирована система зарядки | Проверку генератора и состояния батареи | Параметры соответствуют установленному исполнению |
| Заменена неисправная АКБ | Обычный запуск и проверку зарядки | Нет повторного провала и исходного симптома |
| Завершена применимая карта ЭБУ | Очистку памяти и предусмотренную контрольную проверку | Нет повторной неисправности при исправных внешних цепях |
Источники
- ОАО «АВТОВАЗ». Электронная система управления 16-клапанным двигателем автомобилей семейств LADA GRANTA, LADA KALINA 2 с контроллером M74 Евро-4 — устройство и диагностика. ТИ 3100.25100.12052.
- На листе утверждения указана дата 11.06.2014. Страницы PDF 198–199 совпадают с нижней печатной нумерацией 198–199. В верхней рамке указаны листы 194–195. Условия регистрации P0562, параметры UBSQ и WUB, сравнение питания контроллера и АКБ, проверка силовых цепей и главного реле. Контакты и порог относятся к описанному M74 Евро-4.
- АО «АВТОВАЗ». LADA Granta. Руководство по эксплуатации автомобиля и его модификаций. 8450014066.
- Состояние на 27.05.2026. Печатные страницы 56 и 89, страницы PDF 58 и 91: сигнализатор разряда батареи, нарушение системы зарядки, надёжность соединений АКБ и запрет проверки генератора отключением батареи на работающем двигателе.
- ШТАТ. Руководство по эксплуатации сканера ШТАТ DST-EXPRESS для автомобиля LADA GRANTA/KALINA-2, версия 01.
- Отдельные дата редакции и номер руководства не указаны. Печатная страница 8: P0562 как низкий уровень бортового напряжения и соседние коды питания. Конкретные условия регистрации определяются системой управления.
- HELLA Tech World. Checking the alternator.
- Официальный веб-материал изготовителя, разделы Causes of faulty alternators и Testing the alternator. Проверка батареи, привода, силовых соединений и генератора. Запрет отключения батареи и проверки коротким замыканием при работающем двигателе. Дата редакции и номер документа не указаны. Печатной нумерации нет. Общие методы не заменяют нормы установленного генератора.
- HELLA Tech World. Earth (31) – troubleshooting.
- Официальный веб-материал изготовителя, раздел Earth (31) – frequently neglected. Проверка крепления, чистоты контактов и наконечников массы, внутренней коррозии проводов и падения напряжения под нагрузкой. Дата редакции и номер документа не указаны. Печатной нумерации нет. Общие примеры не приняты за заводские допуски Гранты.
