Если на Lada Granta не включается свет заднего хода, начните с лампы, предохранителя и соединений, а не с покупки выключателя. На механической коробке проверяют переключение контакта при выборе R, но сначала подтверждают исполнение самой коробки. Постоянный свет в нейтрали, мигание на кочках и отказ камеры требуют разных проверок. Ниже разобраны порядок поиска причины, безопасные измерения, подбор детали и контроль после ремонта.
Электрооборудование

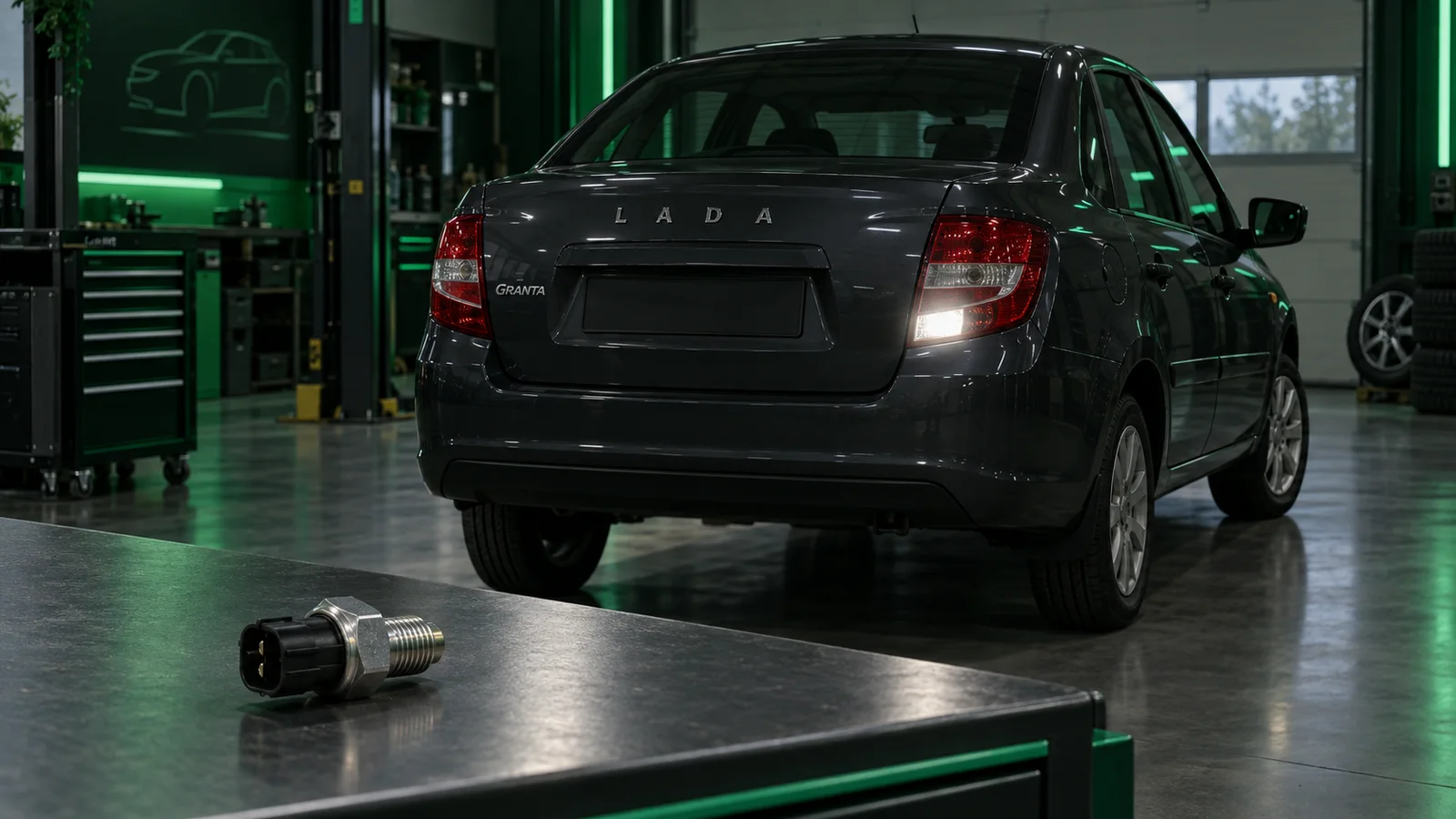

Выключатель заднего хода Lada Granta
С чего начать, если не горят фонари заднего хода?
Неисправность света заднего хода не означает, что сразу нужно менять выключатель на коробке. Сначала установите, какая коробка стоит на машине, действительно ли включена задняя передача и сколько ламп должно загораться в данном фонаре. Дальше проверяют лампу, её патрон, защиту цепи и сигнал включения.
- 1
Зафиксируйте автомобиль
Поставьте машину на ровное место, затяните стояночный тормоз и подложите противооткатные упоры. Для первичного осмотра двигатель выключите. Не проверяйте свет движением назад к стене или человеку: положение передачи и работу лампы можно проверить отдельно, без перемещения автомобиля.
- 2
Уточните проявление
Посмотрите, свет не появляется совсем, пропадает от вибрации либо остаётся включённым после выхода из R. Отдельно отметьте работу указателей поворота и штатной парковочной системы. Общий отказ нескольких потребителей помогает выбрать участок проверки, но сам по себе ещё не определяет неисправную деталь.
- 3
Начните с доступного участка
Осмотрите соответствующую белую секцию фонаря, лампу и колодку. Если причина найдена в перегоревшей лампе или окисленном патроне, устраните её и повторите проверку. К выключателю переходите после проверки цепи, иначе новая деталь может не изменить поведение света.
| Проявление | Первое действие |
|---|---|
| Не горит одна предусмотренная лампа | Лампа, патрон и проводка её ветви |
| Не горит весь свет заднего хода | Полное включение R, защита и питание цепи |
| Белый свет остаётся в нейтрали | Выключатель, обходное питание и изменённая проводка |
| Мигает от вибрации | Фиксаторы, клеммы и крепление жгута |
Есть ли одинаковый датчик заднего хода на МКПП, АМТ и АКПП?
Название «датчик заднего хода» часто используют для механического выключателя. Он замыкает электрические контакты при воздействии механизма коробки. Однако наличие режима R не делает схемы всех трансмиссий одинаковыми. Проверка двухконтактного выключателя допустима только после подтверждения такого устройства на установленной коробке.
- 1
Определите коробку
Сверьте документы автомобиля, органы управления и обозначение установленной трансмиссии. После замены коробки ориентируйтесь также на маркировку фактического агрегата. Пятиступенчатая механическая коробка, автомат и АМТ требуют своих схем, даже если кузов и год машины совпадают.
- 2
Найдите соответствующий элемент
На МКПП ищите выключатель на картере коробки по схеме её исполнения. Не принимайте за него любой соседний разъём: сначала сопоставьте деталь, проводку и каталог. На автоматизированных исполнениях проверяйте предусмотренный сигнал выбранного режима, а не переносите процедуру с механической коробки.
- 3
Проверьте согласованность режима
Если на АКПП или АМТ индикация R отсутствует либо не соответствует положению селектора, начните с диагностики выбора режима. Не замыкайте контакты незнакомой колодки и не подавайте на неё питание. Ремонт ламп не исправляет несогласованность управления трансмиссией.
Как правильно включить заднюю передачу для проверки света?
Неполное включение передачи способно изменить результат проверки. Для описанной в руководстве 2026 года механической коробки с тросовым приводом заднюю передачу включают вправо и назад. Эту схему нельзя переносить на старую коробку с другим приводом только по названию автомобиля.
- 1
Следуйте схеме своей рукоятки
На неподвижной машине полностью выжмите сцепление. Руководство 2026 года требует перед включением задней передачи выдержать не менее трёх секунд после выжимания педали. Переведите рычаг согласно нанесённой схеме без избыточного усилия, не удерживайте его рукой ради появления света.
- 2
Исключите недовключение
Если передача не включается, верните рычаг в нейтраль, отпустите сцепление, снова выжмите его и повторите попытку. Для электрической проверки не начинайте движение и не запускайте двигатель без необходимости. Если рычаг не занимает положение нормально, сначала устраняют проблему переключения.
- 3
Сравните два положения
При обеспеченной неподвижности автомобиля проверьте свет в R и после возвращения в нейтраль. Помощник должен находиться сбоку от машины. На АКПП и АМТ используйте порядок проверки именно своей трансмиссии, включая удержание тормоза и контроль индикации режима.
Как отличить отказ выключателя от перегоревшей лампы?
Если работает один предусмотренный фонарь, а другой не светится, сначала проверяют неработающую ветвь. Выключатель, который уже включает исправную ветвь, не является первым кандидатом на замену. При этом число белых секций и наличие лампы в каждой определяют по конструкции конкретного заднего фонаря.
- 1
Сверьте тип лампы
В приложении 2 руководства 2018 года для седана указан свет заднего хода P21W, для лифтбека, хэтчбека и универсала — W16W. Эти сведения относятся к описанным фонарям. Перед покупкой сравните руководство своей машины, маркировку извлечённой лампы и фактически установленный фонарь.
- 2
Осмотрите лампу и патрон
Выключите зажигание и дайте лампе остыть. Осмотрите нить, цоколь, прижим контактов и следы нагрева. Обрыв нити подтверждают измерением снятой лампы или заменой на заведомо исправную подходящую лампу. Не выбирайте более мощную лампу ради яркости: патрон и проводка рассчитаны на своё исполнение.
- 3
Проверьте результат замены
Установите лампу правильно, закрепите патрон и снова проверьте включение. Если исправная лампа остаётся тёмной, переходите к питанию и массе этой ветви. Подробный разбор конструкции и ламп есть в материале о фарах и фонарях Granta.
Какой предохранитель отвечает за свет заднего хода?
Номер защиты выбирают по монтажному блоку своей машины. Например, в таблице 4 руководства 2018 года F6 номиналом 7,5 А защищает свет заднего хода, указатели поворота и парковочную систему в вариантном исполнении. Это пример конкретного документа, а не назначение для любого блока Granta.
- 1
Найдите защиту по документации
Сопоставьте крышку блока, его исполнение и таблицу руководства. Если маркировки отличаются, не вытаскивайте подряд все вставки и не переносите расположение с фотографии чужой машины. Сначала найдите схему установленного блока, затем определите требуемую цепь и её штатный номинал.
- 2
Проверьте снятую вставку
При выключенном зажигании извлеките нужный предохранитель и проверьте его проводимость мультиметром. Один внешний осмотр не всегда обнаруживает разрыв. Осмотрите также гнездо: перегрев, повреждённый контакт и оплавление требуют ремонта соединения, а не простой установки новой вставки.
- 3
Остановитесь при повторном перегорании
Замените неисправную вставку только на предусмотренный номинал. Если она вновь перегорает при включении R, прекратите повторные замены и ищите замыкание в защищаемой цепи. Увеличение номинала или перемычка вместо предохранителя скрывают причину и оставляют проводку без нужной защиты.
Почему свет заднего хода мигает на кочках или после мойки?
Прерывистый отказ часто требует проверки соединений, а не покупки нового выключателя. Важны колодка на коробке, участки жгута рядом с креплениями и соединения фонаря. Совпадение с мойкой или ремонтом помогает сузить осмотр, однако не подтверждает повреждение самого выключателя.
- 1
Осмотрите колодку без питания
Выключите зажигание, освободите фиксатор и разъедините колодку, не тянув за провода. Ищите воду, зелёный налёт, разошедшиеся клеммы, сломанный замок и отступивший контакт. Сфотографируйте положение проводов до ремонта, чтобы восстановить исходную сборку, а не угадывать назначение выводов.
- 2
Проверьте крепление жгута
Проследите доступный участок проводки возле коробки и кузова. Провод не должен быть натянут движением агрегата, пережат защитой или тереться об острый край. При выключенном питании осторожно измените положение жгута и проверьте крепления. Не выполняйте такую проверку около вращающихся деталей работающего двигателя.
- 3
Восстановите контакт и повторите проверку
Повреждённую клемму или фиксатор заменяют подходящей ремонтной деталью. Простое поджатие отвёрткой и обильное нанесение жидкости не восстанавливают разрушенный разъём. После высушивания и правильной сборки проверьте несколько обычных включений R и убедитесь, что свет больше не зависит от положения колодки.
Как проверить двухконтактный выключатель мультиметром?
Для подтверждённого механического выключателя с нормально разомкнутым контактом проверяют изменение проводимости при выборе задней передачи. Омметр подключают к выводам самого выключателя после отсоединения жгута. Измерять сопротивление на запитанной колодке автомобиля нельзя.
- 1
Подготовьте измерение
Выключите зажигание, обеспечьте неподвижность машины и отсоедините колодку выключателя. На мультиметре выберите измерение сопротивления или прозвонку. Сведите щупы вместе, чтобы убедиться в исправности прибора и проводов. К выводам подходите без усилия, которое может повредить контакт или корпус.
- 2
Сравните нейтраль и R
На выводах отключённого нормально разомкнутого выключателя в нейтрали ожидается разрыв, при воздействии включённой задней передачи — замыкание. Запишите оба результата и повторите переключение. Универсальную норму сопротивления в омах для всех изготовителей не задают: её уточняют по документации конкретной детали.
- 3
Отделите результат от причины
Если контакт не меняется, нужно различить неисправность выключателя и отсутствие нормального воздействия механизма коробки. Если он переключается устойчиво, продолжайте проверку питания и проводки под нагрузкой. Звуковой сигнал прозвонки сам по себе не доказывает, что контакт без потерь пропускает рабочий ток ламп.
Что проверять, если выключатель исправен, а фонари не горят?
После проверки контакта переходят к питающей цепи и массе фонаря. Порядок измерений определяют по схеме установленной коробки и кузова. Таблица показывает, как меняется направление поиска, а не заменяет распиновку: неизвестные выводы не проверяют перемычками или подачей напряжения.
- 1
Проверьте питание по схеме
Измерьте напряжение на предусмотренном питающем выводе в требуемом режиме зажигания. Используйте подходящие щупы, которые не раздвигают клемму. Если питание отсутствует, двигайтесь к защите и питающему участку цепи. Не признавайте выключатель неисправным по отсутствию напряжения на его входе.
- 2
Сравните напряжение с подключённой лампой
На стороне фонаря проверяйте цепь при штатной нагрузке. Напряжение без нагрузки может сохраняться через плохое соединение и резко падать после подключения лампы. Существенная разница между последовательными точками цепи указывает, какой участок нужно осматривать, но измерение должно учитывать схему и массу.
- 3
Проверьте соединение с массой
Осмотрите контакт массы фонаря и измерьте падение напряжения на нём при работающей лампе. Если под нагрузкой теряется напряжение именно на соединении, восстановите клемму и крепление, затем повторите измерение. При отсутствии подтверждённой схемы передайте эту часть проверки автоэлектрику вместо подключения случайной контрольной лампы.
| Результат | Направление поиска |
|---|---|
| На входе нет предусмотренного питания | Предохранитель и питающая цепь по схеме |
| Контакт меняет состояние, света нет | Выходная цепь, лампа и масса |
| Без нагрузки напряжение есть, с лампой падает | Переходное сопротивление соединений |
| Напряжение теряется на массе фонаря | Контакт массы и его крепление |
Почему задний ход горит постоянно в нейтрали?
Постоянный белый свет может быть связан с замкнувшимся выключателем, замыканием проводки либо изменённым подключением дополнительного оборудования. Сначала подтвердите, что выбранная передача действительно выключена. Селектор, который показывает N, и механически недовключённый привод требуют отдельной оценки.
- 1
Уберите очевидную причину
Выключите зажигание и осмотрите, не оставлена ли ремонтная перемычка и не подключён ли дополнительный провод к цепи заднего хода. Особое внимание уделите местам установки камеры, парктроника и ремонта жгута. Не разрезайте неизвестный провод до проверки назначения по схеме и документам оборудования.
- 2
Разделите выключатель и жгут
На подтверждённой механической цепи с выключенным зажиганием отсоедините выключатель, затем выполните краткую проверку света с обеспеченной неподвижностью автомобиля. Если свет сохраняется, ищите питание в обход выключателя. Если исчезает, проверьте его разомкнутое состояние и механическое воздействие коробки, не делая вывод только по отключению.
- 3
Проверьте возврат контакта
При выключенном питании сравните проводимость выключателя в R и нейтрали несколько раз. Контакт, остающийся замкнутым, требует выяснения причины. После устранения отказа убедитесь, что свет гаснет каждый раз при выходе из R: постоянно включённый фонарь неправильно сообщает другим участникам направление движения.
Почему камера или парктроник не работают вместе со светом заднего хода?
Совместный отказ может быть следствием пропавшего сигнала R или питания, однако нештатная камера и штатная парковочная система подключаются по-разному. Если лампа работает нормально, нельзя автоматически считать выключатель виновником чёрного экрана или молчания датчиков.
- 1
Сравните работу потребителей
Проверьте, появляется ли белый свет при каждом выборе R и загорается ли он одновременно с отказом оборудования. Если света нет, сначала восстановите основную цепь. Если свет устойчив, обследуйте питание, массу и сигнальное подключение камеры или парковочного блока по его собственной схеме.
- 2
Осмотрите добавленные соединения
При выключенном зажигании проверьте соединения, сделанные при установке оборудования. Скрутка возле фонаря, повреждение изоляции и плохая масса способны нарушить работу нескольких устройств. Нельзя добавлять нагрузку к выключателю без проверки допустимого способа подключения: для конкретного комплекта может требоваться отдельная защищённая цепь.
- 3
Проверьте после раздельного ремонта
После восстановления штатного света проверьте оборудование отдельно. Если изображение не появляется, следующий этап — питание камеры, видеокабель и вход головного устройства. Если парковочная система не реагирует, проверяют её блок и датчики. Не меняйте исправный выключатель ради симптома, который сохранился только в дополнительном устройстве.
Как подобрать и заменить выключатель заднего хода Granta?
Деталь подбирают по установленной коробке, каталожной применяемости и маркировке снятого выключателя. Например, ЭМИ 1332.3768-01 предназначен производителем для Granta с тросовым приводом коробки. Его характеристики не делают его подходящим для каждого автомобиля с названием Granta.
- 1
Сверьте исполнение до покупки
Сравните каталожный номер, разъём, резьбу, рабочий элемент и предусмотренное уплотнение. Для указанного изделия ЭМИ подтверждены резьба М16×1,5 и шестигранник под ключ 22. Размер инструмента не является моментом затяжки. Не выбирайте похожую деталь только по двум контактам или фотографии упаковки.
- 2
Подготовьте доступ и масло
Замена выполняется на надёжно установленном автомобиле с выключенным питанием, по процедуре конкретной коробки. До отворачивания уточните необходимость слива масла и способ контроля его уровня. Не работайте под машиной на одном домкрате и не выворачивайте деталь, пока не подготовлены подходящее уплотнение и средство для сбора масла.
- 3
Соберите по документации агрегата
Очистите посадочную область до снятия, исключите попадание грязи внутрь коробки. Новую деталь сначала заверните рукой без перекоса, затем затяните с моментом для этого исполнения. Универсальное усилие, количество витков и нанесение герметика здесь не заменяют заводскую процедуру. После сборки восстановите масло и надёжно защёлкните колодку.
| Параметр | Для чего нужен |
|---|---|
| Исполнение коробки и каталожная применяемость | Подтвердить работу с механизмом коробки |
| Резьба, рабочий элемент и уплотнение | Обеспечить установку и герметичность |
| Разъём и фиксация колодки | Сохранить совместимость жгута |
| Момент затяжки конкретного исполнения | Не повредить деталь и картер |
Что проверить после ремонта или замены выключателя?
Выпуск автомобиля после ремонта требует двух проверок: правильного включения света и герметичности узла коробки. Если выключатель меняли, отсутствие течи и нормальная работа лампы одинаково важны. При ремонте проводки дополнительно проверяют крепления и защиту новых соединений.
- 1
Повторите обычные переключения
На неподвижной машине несколько раз выберите R и вернитесь в нейтраль по штатной процедуре. Свет должен появляться без задержек из-за удержания рычага и гаснуть после выхода из режима. Отдельно проверьте предусмотренные фонари, индикацию R и связанные устройства, если они установлены.
- 2
Осмотрите место установки
После замены проверьте область выключателя на следы масла и убедитесь, что уровень восстановлен по процедуре своей коробки. Протрите наружную поверхность и повторите осмотр после обычной эксплуатации. Свежая влага на посадочном месте требует устранения течи, а не дополнительной затяжки наугад.
- 3
Закрепите результат ремонта
Убедитесь, что колодка защёлкнута, жгут не натянут и не касается подвижных или горячих деталей. Если свет вновь пропадает, сравните условия отказа с исходными измерениями и проверьте восстановленный участок под нагрузкой. Не заменяйте второй выключатель без подтверждения: повторный симптом может сохраняться из-за цепи или механизма включения.
Использованные технические документы
- Lada Granta, руководство по эксплуатации 27.05.2026
- Печатные страницы 74–76: тросовый привод МКПП, полное включение задней передачи, остановка автомобиля и порядок работы селектора АКПП. Инструкция переключения применяется к описанным исполнениям.
- Lada Granta, руководство по эксплуатации 20.08.2018
- Таблицы 4 и 5, печатные страницы 111 и 115: F6 7,5 А и вариантное назначение реле. Приложение 2, страница 145: лампы заднего хода разных кузовов. Назначения не переносятся на другой монтажный блок без проверки.
- Пензенский завод Электромехизмерение, изделие 1332.3768-01 (ВЗХ-9)
- Применяемость для Granta с тросовым приводом коробки, нормально разомкнутый контакт, каталожное обозначение 2190-3710410, резьба М16×1,5, ключ 22. Характеристики относятся к указанному изделию, момент затяжки производителем на карточке не задан.
