Если фара или фонарь Granta работает неправильно, сначала уточните функцию и режим: ближний свет, ДХО, габарит, стоп-сигнал и задний ход проверяют по разным командам. Затем сравните стороны, категорию лампы и состояние патрона. Для замены учитывайте кузов и фактически установленный прибор, а не только год автомобиля. Тусклый свет требует проверки чистоты, посадки источника и питания, вода внутри — осмотра корпуса и уплотнений. Перед разборкой выключите освещение и дайте лампам остыть. После ремонта проверьте все функции узла, его сборку и направление света.
Электрооборудование

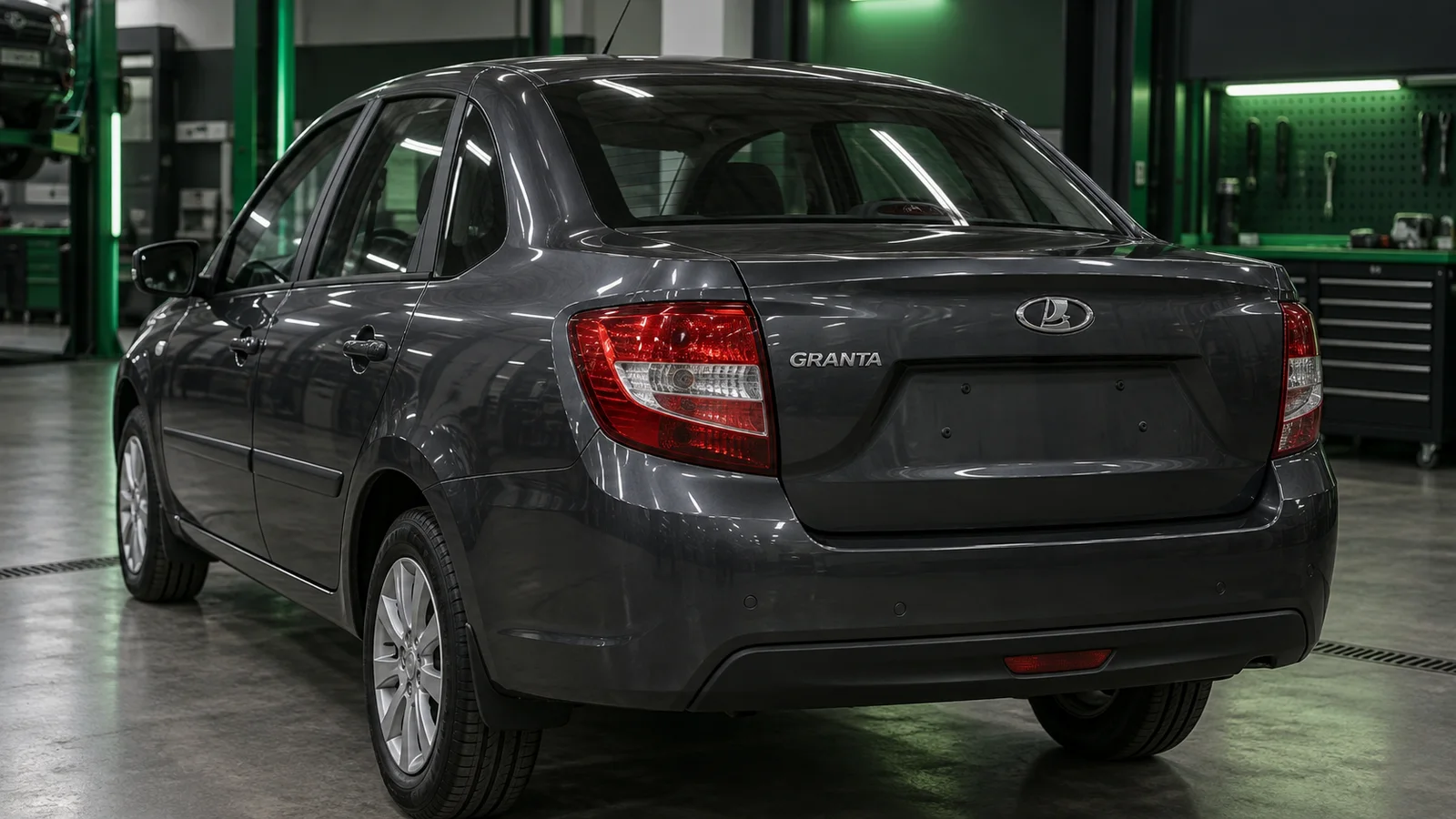

Фары и фонари Lada Granta
Какие огни входят в наружное освещение Lada Granta?
Передняя блок-фара объединяет несколько функций, а задний фонарь сообщает о присутствии автомобиля, торможении, повороте и движении назад. Одна лампа может обслуживать два режима. Поэтому фраза «фонарь горит» ещё не означает, что исправны все его функции. Сначала назовите конкретный огонь, сторону и режим, затем выбирайте проверку.
Разделите освещение дороги и сигнализацию
Ближний и дальний свет оценивают по освещению дороги и направлению пучка. Габариты обозначают автомобиль, стоп-сигналы предупреждают о торможении, указатели поворота работают по отдельной команде. Не проверяйте исправность стоп-сигнала по одному лишь горящему заднему габариту. Уточнение функции позволяет искать её цепь, а не весь фонарь сразу.
Уточните расположение на своём кузове
Сопоставьте передние и задние приборы с руководством автомобиля. У седана и лифтбека различаются задние узлы и набор источников. В описанном лифтбеке задний противотуманный фонарь расположен в бампере и имеет неразборный светодиодный источник. Его не следует искать среди сменных ламп основного заднего фонаря.
Проверьте каждую функцию отдельно
На стоянке включайте режимы по одному и осматривайте фактический свет снаружи. Сигнализатор на панели подтверждает выбранный режим, но не заменяет осмотр ламп. Если не работает определённая функция, запишите её точное название и сторону. При нескольких отказах отметьте, появились ли они одновременно.
| Огонь | Что проверять |
|---|---|
| Ближний и дальний свет | Отдельно включение каждого режима и направление пучка |
| ДХО и передний габарит | Два режима совмещённого источника, если он предусмотрен |
| Задний габарит и стоп-сигнал | Наличие габарита и изменение при нажатии педали тормоза |
| Указатели поворота и аварийная сигнализация | Все предусмотренные указатели и устойчивость мигания |
| Задний ход, противотуманный огонь, подсветка номера | Каждую функцию по своей команде, без вывода по соседним лампам |
Как отличить штатный режим света от неисправности?
В описанном заводском модуле положение «0» выключает наружное освещение при остановленном двигателе и включает ДХО при работающем. Режим габаритов и режим головного света имеют другие команды. Автоматическое управление предусмотрено только в соответствующем исполнении и зависит от внешней освещённости при включённом зажигании.
Сопоставьте переключатель с руководством
Проверьте фактические обозначения на модуле, а не положение ручки по памяти. Наличие режима AUTO, кнопок ПТФ и связанных функций зависит от оснащения. Если установлен другой модуль или менялся жгут, документ первоначальной комплектации может не описывать получившуюся систему. До измерений установите применимость схемы.
Создайте условия нужного режима
Проверяйте ДХО с работающим двигателем в положении «0», а ближний свет — по ручной команде головного освещения. Запускайте двигатель только там, где обеспечено удаление выхлопных газов. Автоматический режим сначала сравните с ручным: работа фар вручную и отказ только автоматики направляют проверку к управлению, а не сразу к лампам.
Сравните команду, индикатор и наружный свет
Отдельно оцените положение переключателя, соответствующий сигнализатор и реальные приборы. В описанном модуле передние ПТФ включаются при габаритах, задний противотуманный огонь — при ближнем свете. Если условия соблюдены, а огонь отсутствует, переходите к проверке его цепи. Отсутствующее в комплектации оборудование не считается отказавшим.
| Команда | Условие и результат |
|---|---|
| «0» | Двигатель остановлен — наружный свет выключен, двигатель работает — ДХО |
| Габаритные огни | Режим обозначения автомобиля, совмещённые источники работают как габариты |
| Головной свет | Габариты и ближний либо дальний по положению подрулевого переключателя |
| AUTO, если предусмотрен | Автоматическое управление габаритами и ближним при включённом зажигании |
| Передние и задние противотуманные огни | Передние — с габаритами, задние — с ближним, отдельные кнопки |
Почему нельзя выбирать лампу только по названию «Granta»?
Совместимость определяют по установленному прибору, категории лампы и документации его исполнения. В рассмотренных заводских руководствах для головного света указана H19. Это не универсальное назначение для любой Granta, особенно после замены фары. W21/5W переднего совмещённого огня и P21/5W заднего фонаря седана — разные категории, несмотря на похожие числа.
Сверьте маркировку прибора и источника
Выключите освещение, дайте лампе остыть и проверьте обозначения корпуса и снятого источника. Сопоставьте их с применимым руководством. Ранее установленная лампа тоже могла оказаться неверной, поэтому её надпись не является единственным основанием выбора. При расхождении установите правильную категорию по документации самого узла.
Проверьте кузов и конкретную функцию
Для описанного седана задний стоп и габарит обслуживает P21/5W. Для описанных лифтбека и универсала указаны отдельные P21W стоп-сигнала и R10W габарита. Источник заднего хода также различается. Не переносите перечень с седана на лифтбек и не выбирайте лампу по цвету рассеивателя без уточнения функции.
Сохраните предусмотренный тип
Сверьте категорию, посадку, контакты и характеристики, назначенные изготовителем. Не увеличивайте мощность ради яркости и не подрезайте основание неподходящей лампы. После установки проверьте оба режима совмещённого источника. Подробный подбор и различия источников разобраны в материале о лампах Granta.
| Место установки | Категория для описанного исполнения |
|---|---|
| Ближний и дальний свет | H19 |
| Передний ДХО и габарит | W21/5W |
| Задний стоп и габарит седана | P21/5W |
| Задний ход седана | P21W |
| Стоп / габарит / задний ход лифтбека и универсала | P21W / R10W / W16W |
| Указатели поворота в передней фаре и заднем фонаре | PY21W |
| Подсветка номера | W5W |
Чем задние фонари седана и лифтбека отличаются при обслуживании?
Различается не только внешний корпус. Отличаются доступ к патронам, набор ламп и размещение отдельных функций. Для описанного седана доступ открывается через лючок обивки багажника. У лифтбека предусмотрена заглушка опоры полки. Нельзя начинать разборку, ориентируясь на фото фонаря другого кузова.
Определите узел до снятия обивки
Уточните кузов, сторону и функцию, которую собираетесь обслуживать. Посмотрите расположение патрона и способ доступа в руководстве именно этого исполнения. Если доступ не совпадает с описанием, остановитесь и установите тип узла. Не тяните большой участок обивки в надежде найти крепление на ощупь.
Освободите штатный доступ без повреждения
Выключите нужные огни и зажигание. Для описанного седана откройте лючок на липучке в зоне фонаря. У описанного лифтбека заглушку освобождают через защёлку и нижние зацепы. Не переносите направление усилия на другую облицовку и не выламывайте пластик. Если нужна замена корпуса, заранее уточните порядок его крепления.
Восстановите патроны и облицовку
После обслуживания убедитесь, что нужный патрон зафиксирован, проводка не зажата и штатный доступ закрыт. Проверьте все функции обслуженного фонаря, а не только заменённую лампу. Для неразборного светодиодного заднего противотуманного фонаря описанного лифтбека процедура смены лампы основного фонаря не применяется.
Как проверить все наружные огни перед поездкой?
Нужен последовательный осмотр реальных световых приборов. Проверка одной фары либо отражения в витрине не подтверждает исправность заднего хода, стопов и подсветки номера. Удобнее попросить помощника наблюдать за огнями, пока водитель управляет переключателями. Проверку проводят на устойчиво стоящем автомобиле.
Подготовьте автомобиль и наблюдение
Выберите безопасное место, зафиксируйте автомобиль от движения и убедитесь, что рядом нет препятствий. Определите, кто подаёт команды и кто осматривает свет. Для проверки с работающим двигателем нужна вентиляция. При отсутствии помощника можно проверить доступные функции по очереди, но не оставлять машину с условиями, допускающими её движение.
Пройдите переднюю и заднюю часть
Сравните ДХО, габариты, ближний и дальний свет. Затем по отдельности проверьте поворотники, аварийную сигнализацию, стопы с дополнительным сигналом, огни заднего хода, противотуманную функцию и подсветку номера. Задний ход проверяйте с исключённым движением машины. Отметьте тёмные, мерцающие и заметно отличающиеся по яркости приборы.
Уточните каждый найденный отказ
Повторите только нужную команду и проверьте, сохраняется ли отклонение. Запишите функцию, сторону и условия, особенно если симптом возникает при одновременном включении нескольких огней. Если внешний осмотр не позволяет подтвердить исправность, завершите проверку в мастерской. Устранение неисправности оценивают по реальному свету, а не по исчезновению подозрения.
Что проверить, если не горит один прибор или несколько огней сразу?
Одиночный отказ чаще направляет проверку к источнику, патрону, местному соединению и проводке. Одновременный отказ требует проверки общих условий включения и питания. Это порядок поиска, а не диагноз по одному признаку. Номер предохранителя и назначение реле выбирают по применимой схеме монтажного блока, а не по универсальной таблице из другого исполнения.
Определите границу отказавшей цепи
Проверьте, не работает ли только одна сторона, отдельный режим совмещённой лампы или весь набор приборов. Сравните с исправной стороной по той же команде. Если ближний погас, а дальний работает, не считайте всю фару исправной. Если разные задние функции отказали вместе, осмотрите их общее соединение и массу по схеме.
Начните с доступных соединений и защиты
При выключенном питании осмотрите патрон, колодку, следы нагрева, влаги и повреждения провода. Предохранитель проверяйте по его цепи и штатному номиналу. Повторное перегорание означает необходимость поиска причины. Нельзя ставить более мощную защиту или подавать питание на неизвестный контакт вместо диагностики.
Подтвердите причину измерением
Если источник исправен, проверяйте питание и обратную цепь при штатной команде с учётом нагрузки. Измерение на свободном разъёме может не выявить плохой контакт. Применимость контактов и доступный способ измерения устанавливают по схеме. Дальнейший ремонт выбирают по результату проверки конкретной цепи, а не заменой всех реле или блока управления подряд.
Почему одна фара светит слабее или лампа горит тускло?
Сначала сравните одинаковые режимы, чистоту рассеивателей и типы источников. Разная лампа, грязь и неправильная посадка могут создать заметную разницу без отказа управления. Если слабый свет меняется при включении других потребителей, потребуется проверка питания и контактов под нагрузкой. Настройка направления пучка не устраняет электрическую потерю яркости.
Уберите внешнюю причину сравнения
Очистите оба рассеивателя и сравните свет с одинакового расстояния в одном режиме. Проверьте маркировку ламп и отсутствие повреждения отражателя. Не делайте вывод по фото с автоматической экспозицией: камера может менять видимую яркость. Если различие осталось, продолжайте проверку источника и его посадки.
Проверьте посадку и состояние патрона
На остывшем выключенном приборе осмотрите фиксацию лампы, колодку и следы перегрева. Перекошенный источник меняет пучок, а повреждённый контакт способен давать слабый или нестабильный свет. Не увеличивайте мощность лампы, чтобы скрыть проблему. Оплавленный патрон и ослабленный контакт требуют восстановления до дальнейшей эксплуатации.
Разделите направление и питание
Если световой пучок имеет неправильное положение, проверьте крепления и регулировку. Если сама лампа тускнеет или меняет яркость вместе с другими огнями, сравните напряжение и состояние обратной цепи под нагрузкой. Оба дефекта могут присутствовать одновременно. Исправным результатом является устойчивый свет и правильное направление, а не только яркое пятно у стены.
Почему при торможении или повороте загораются соседние секции фонаря?
Необычная связь функций бывает при нарушенном общем соединении, повреждённом патроне, неподходящей лампе или ошибке после ремонта. Например, включение указателя меняет яркость габарита либо нажатие педали влияет на другую секцию. Такой признак требует проверки контактов и соответствия сборки, а не назначения нового блока управления без измерений.
Воспроизведите сочетание команд
На стоянке сравните работу габарита, стопа и указателя отдельно, затем в тех сочетаниях, где появляется проблема. Отметьте, затронута одна сторона или обе. Если отклонение возникло сразу после смены лампы, начните с неё и патрона. Наблюдение за соседними секциями помогает определить общую часть цепей.
Проверьте лампу и общие контакты
Выключите питание и осмотрите правильность категории источника, посадку контактов и отсутствие деформации патрона. Проверьте общее соединение фонаря и предусмотренную массу. Двухрежимный источник должен соответствовать своему патрону. Нельзя принудительно вставлять похожую лампу или замыкать контакты для получения нужного света.
Оцените соединение в рабочем режиме
После восстановления сборки повторите сочетания команд. Если связь функций сохранилась, проверьте падение напряжения на общей обратной цепи и соединениях под нагрузкой по схеме. Затем осмотрите жгут и изменения после ремонта. Результат подтверждён, когда каждая функция работает независимо и не изменяет яркость соседней вопреки штатному режиму.
Когда запотевание фары допустимо, а когда нужен ремонт?
После резкой смены температуры и влажности на внутренней поверхности рассеивателя может появиться временный конденсат. Заводское руководство описывает его исчезновение при эксплуатации и возможность ускорить процесс включением соответствующих приборов. Скопившуюся воду, следы повреждения и повторяющийся отказ соединения нельзя автоматически приравнивать к такой дымке.
Оцените вид и обстоятельства появления
Проверьте, появилась ли тонкая дымка после мойки или перемены погоды либо внутри видны капли и скопление воды. Сравните стороны и отметьте, исчезает ли влага при обычной эксплуатации. Универсального времени высыхания для любой фары назначать нельзя. Сохраняющаяся вода требует осмотра корпуса и соединений.
Осмотрите крышки и корпус
На выключенном остывшем приборе проверьте прилегание крышек, уплотнений и патронов, трещины и следы неправильной сборки. После замены галогенной лампы важно плотное прилегание резинового кожуха. Не сверлите рассеиватель и не заклеивайте предусмотренные вентиляционные элементы ради видимого исчезновения влаги. Сначала найдите путь её попадания.
Проверьте последствия и повторяемость
Осмотрите контакты на окисление и нагрев, затем устраните обнаруженное нарушение сборки либо повреждение. Повторно оцените прибор после обычной эксплуатации в похожих условиях. Если вода возвращается или контакт продолжает отказывать, одной просушкой ремонт не завершён. Не оставляйте открытую фару после пробного включения.
Как очищать рассеиватели и чего избегать при мойке?
Грязь и снег ухудшают выход света даже при исправной лампе. Заводское руководство запрещает удалять пыль и грязь сухим обтирочным материалом, чтобы не царапать оптические поверхности. Для мойки описаны вода небольшого напора, мягкая губка и автомобильный шампунь. Протирание насухо загрязнённой фары и агрессивная химия не заменяют правильную очистку.
Смойте загрязнение перед протиранием
Выключите горячие световые приборы и дайте им остыть. Размочите и смойте грязь, затем используйте мягкую губку без песка. Не растирайте сухую пыль по рассеивателю и не соскребайте загрязнение острым предметом. Если губка набрала абразив, промойте её или замените до продолжения мойки.
Используйте подходящее средство и небольшой напор
Выбирайте автомобильный шампунь по инструкции, а не соду, щёлочь или случайный растворитель. Не направляйте сильную струю на повреждённое соединение или открытую заднюю часть прибора. После очистки проверьте прозрачность поверхности, трещины и состояние крышек. Очистка позволяет отделить грязь от износа самого материала.
Оцените оставшееся помутнение
Если после мойки поверхность остаётся мутной или покрыта глубокими повреждениями, определите состояние рассеивателя и отражателя. Полировка внешней поверхности не исправит внутренний дефект и требует сохранения защитных свойств материала. Не начинайте грубую обработку без подходящей технологии. При ухудшении освещения сначала восстановите работоспособность и чистоту приборов.
Что сверить перед покупкой и установкой новой фары или фонаря?
Название модели и внешнее сходство не подтверждают совместимость узла. Нужно сверить кузов, сторону, исполнение, маркировку, крепления, разъёмы и предусмотренные источники. Если меняются технология источника или конструкция оптики, одной подходящей колодки недостаточно: требуется подтверждённая совместимость всего светового прибора.
Сопоставьте маркировку и исполнение
Запишите обозначение установленного узла и уточните, не менялся ли он раньше. Сверьте применимость нового прибора по документации изготовителя и данным автомобиля. Для заднего фонаря обязательно учитывайте кузов и сторону. Если каталог и фактическое оборудование расходятся, выясните причину до покупки, а не подгоняйте новый корпус на машине.
Проверьте крепления, подключение и состав
Сравните расположение опор, тип разъёма, предусмотренные патроны и комплектность крышек. Не считайте LED замену галогенной лампы совместимой только потому, что она вставляется в посадочное место. Оптика рассчитана на определённый источник. Декоративная плёнка или изменение рассеивателя также могут ухудшать фактический свет и работу сигнализации.
Проверьте результат после установки
Восстановите штатное подключение и защиту от воды, проверьте все функции узла. У передней фары дополнительно контролируйте направление пучка и целость опор. Для конкретной операции используйте инструкцию замены передней фары или замены заднего фонаря, соответствующую установленному исполнению.
Как проверить освещение после ремонта и изменения загрузки?
После ремонта проверяют функции, устойчивость соединений, герметичность сборки и направление головного света. Изменение загрузки требует подходящего положения корректора ближнего света по руководству. Поворот рукоятки не исправляет сломанную опору или неправильно установленную лампу, а наличие света не доказывает верное направление пучка.
Осмотрите окончательно собранные узлы
Проверьте фиксацию ламп, патронов, крышек и разъёмов, отсутствие зажатого жгута и оставшегося инструмента. Сопоставьте категории ламп и номиналы защиты с применимой документацией. После снятия корпуса проверьте крепления. Незакреплённый прибор нельзя считать готовым лишь потому, что он включился во время пробы.
Повторите команды и исходный симптом
Пройдите все функции обслуженного прибора и сочетания, при которых был отказ. Проверьте выключение, устойчивость яркости и отсутствие влияния на соседние огни. При нагреве контакта, запахе либо новом перегорании защиты прекратите пробу и вернитесь к причине. Замена лампы не завершает ремонт повторяющегося короткого замыкания.
Проверьте направление с фактической загрузкой
Выберите положение корректора по таблице своего руководства и проверьте согласованное изменение обеих фар в пределах штатной шкалы. Если после снятия узла, удара или замены источника пучок неправильный, нужна проверка базовой регулировки и геометрии креплений. Не повышайте свет ради дальности. После обычной эксплуатации повторно осмотрите восстановленные соединения на влагу и нагрев.
Использованные технические документы
- Lada Granta, руководство по эксплуатации, редакция 27.05.2026
- Модуль управления светотехникой и корректор, печатные страницы 62–64. Замена ламп, страницы 136–140: различия доступа седана, лифтбека и универсала, посадка и кожух головной лампы. Приложение 2, страница 165: категории источников для описанных приборов. Уход за кузовом и световыми приборами, страницы 140 и 144: очистка и временный конденсат. Применимость сверяют с установленным оборудованием.
- Lada Granta, руководство по эксплуатации, редакция 20.08.2018
- Приложение 2, печатная страница 145: H19, передняя W21/5W, задняя P21/5W седана, отдельные источники задних функций других описанных кузовов. Эти категории не назначаются любому заменённому корпусу. Руководство использовано для сравнения описанных исполнений, без универсальной распиновки, номера защиты, регулировочного уклона или каталожного номера.
