Для снятия передней блок-фары Lada Granta сначала отключите питание и обеспечьте доступ ко всем её креплениям. На раннем исполнении штатная процедура предусматривает снятие переднего бампера, отключение колодок и освобождение трёх болтов корпуса. Перед извлечением проверьте связь с корректором и не тяните за провода или трубку. Новую фару подбирают по стороне, исполнению передка, маркировке и комплектации. После установки проверяют посадку, работу всех режимов, корректор и направление света. Для замены одной перегоревшей лампы весь корпус обычно не нужен. После удара сначала восстановите повреждённые опоры: притягивать новую фару к деформированному кузову болтами нельзя. Нормы крепления раннего узла ниже не относятся автоматически к Granta FL.

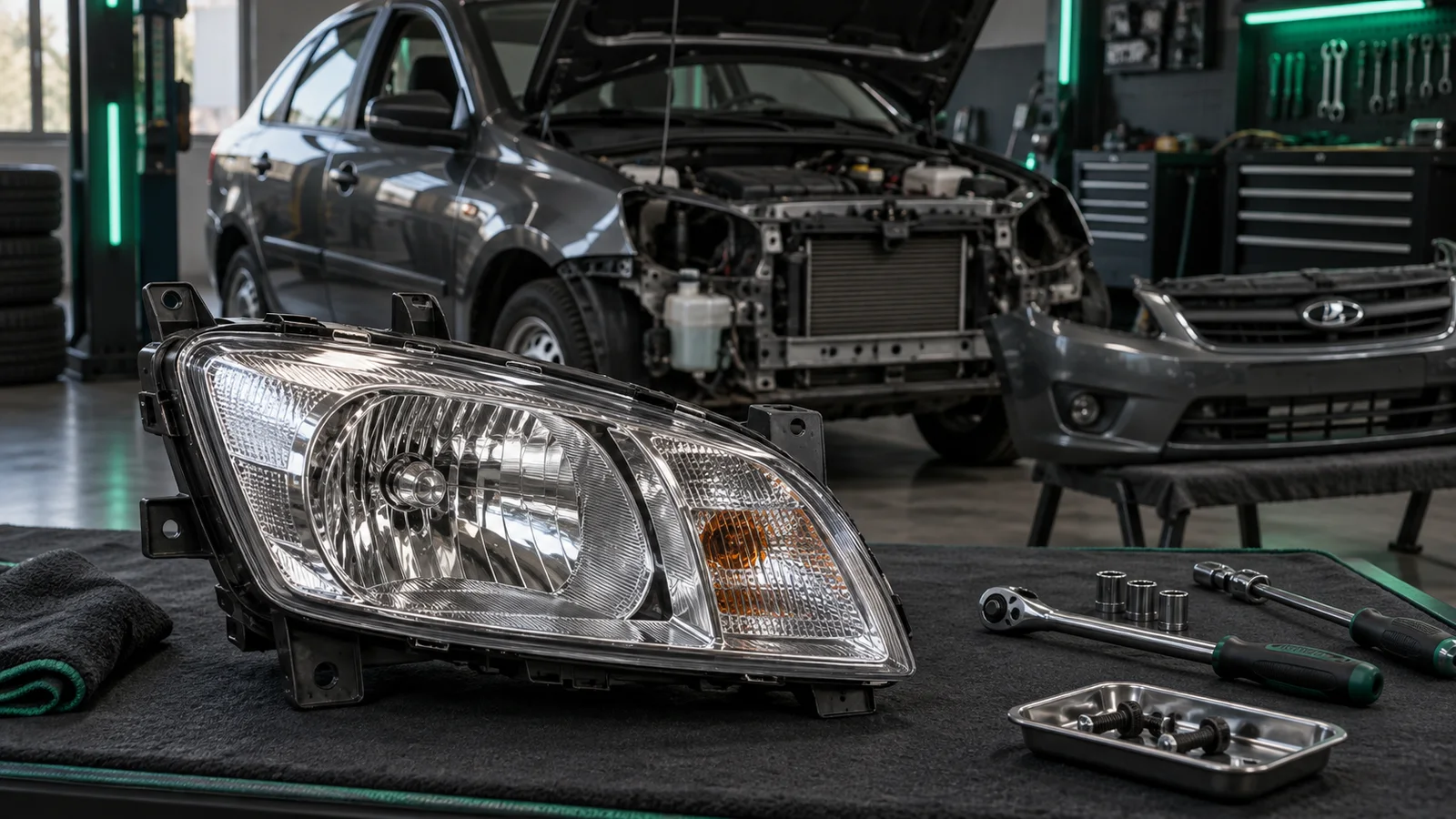

Снятие и замена передней фары на Lada Granta
Когда переднюю фару Granta нужно снимать целиком?
Блок-фару снимают при замене повреждённого корпуса, рассеивателя или оптического узла, а также для доступа к ремонтируемому креплению. Перегоревшая лампа сама по себе не требует покупки фары в сборе. Сначала установите, повреждён ли узел или не работает его электрическая цепь.
Разделите повреждение и отказ света
Осмотрите рассеиватель, корпус и крепления при выключенном освещении. Трещина с попаданием воды, разрушенные опоры или повреждённый отражатель требуют решения по самой фаре. Если корпус целый, а один режим не работает, сначала проверьте лампу, разъём и питание. Новая блок-фара не восстановит обрыв проводки.
Определите объём разборки
Для замены источника света используйте предусмотренный доступ сзади фары. Порядок разобран отдельно в инструкции по замене лампы ближнего и дальнего света. При повреждении корпуса подготовьте снятие узла и последующий контроль направления пучка.
Проверьте возможность нормальной установки
После удара осмотрите опоры на кузове, край крыла и соседние детали. Если новая фара не сможет сесть на штатные места, сначала восстановите геометрию. Не притягивайте корпус болтами к смещённым опорам: так можно сломать новую деталь ещё до регулировки.
| Состояние | Первое действие | Решение по узлу |
|---|---|---|
| Не горит один режим, корпус цел | Проверить лампу и её цепь | Не менять корпус без выявленного дефекта |
| В корпусе вода, есть трещина | Найти место повреждения | Ремонт либо замена с проверкой герметичности |
| Разрушено крепление после удара | Проверить также опоры кузова | Восстановить крепление или заменить узел |
| Пучок неправильный после смены лампы | Проверить тип и посадку лампы | Снятие всей фары может не потребоваться |
Одинаково ли снимаются фары ранней Granta и Granta FL?
Форма передка, корпус фары, расположение соединений и доступ к крепежу зависят от исполнения. Подробная заводская процедура с тремя болтами ниже относится к ранней блок-фаре 21900-3711010/011. Она не служит подтверждением такого же крепления любой Granta FL или нештатной оптики.
Зафиксируйте установленную фару
Сфотографируйте маркировку корпуса, его заднюю сторону, разъёмы и крепёж до разборки. Уточните исполнение автомобиля и историю замены передка. Год регистрации помогает поиску, но не доказывает, что на автомобиле сохранилась заводская фара.
Сопоставьте конструкцию с процедурой
Проверьте, совпадают ли форма узла, точки крепления и привод корректора с описанным вариантом. Для FL используйте схему снятия именно её передка. Если обнаружен дополнительный крепёж или другая колодка, остановитесь и уточните конструкцию, прежде чем двигать фару.
Подберите замену до демонтажа
Проверяйте каталожный номер по применимости, сторону установки и комплектацию. Не принимайте похожий разъём за доказательство взаимозаменяемости. Даже при совпадении наружной формы могут различаться источник света, оптика и соединение с корректором.
Что подготовить перед снятием передней фары?
Нужны подходящий инструмент для фактического крепежа, мягкая подставка для бампера и фары, ёмкости для крепежа и доступ к нижним соединениям без работы под автомобилем, удерживаемым одним домкратом. Для раннего варианта в заводской процедуре фары указана головка 8 мм.
Подготовьте автомобиль и рабочее место
Поставьте машину на устойчивую ровную площадку, включите стояночный тормоз и выключите зажигание и наружное освещение. Дайте лампам остыть. Оставьте достаточно места перед автомобилем для снятого бампера, чтобы не класть его окрашенной стороной на пол.
Отключите питание до разъединения проводки
Дождитесь остановки вентилятора и окончания сохранения данных после выключения зажигания. Отсоедините отрицательную клемму АКБ и исключите её случайное касание вывода. Не снимайте клемму на работающем двигателе. Держите ключ так, чтобы он не замкнул выводы батареи.
Организуйте инструмент и крепёж
Подберите головки, отвёртки и приспособления по установленным винтам, а не по универсальному набору из чужой инструкции. Для обратной сборки нужен динамометрический инструмент подходящего диапазона. Разложите крепёж по местам установки и фотографируйте расположение шайб и держателей.
Можно ли снять фару Granta без снятия бампера?
Для ранней блок-фары заводская процедура предусматривает снятие переднего бампера. Отгибание его края ради скрытого болта не равно штатному доступу: можно повредить окраску, направляющую или крепление. Замена лампы и демонтаж корпуса — разные операции.
Найдите все точки соединения
Осмотрите верхнюю, внутреннюю и нижнюю зоны крепления. Определите, какие точки закрывает бампер. Не начинайте вытягивать узел только потому, что верхние болты уже вывернуты. Невидимый крепёж часто остаётся причиной неподвижности корпуса.
Выберите доступ без нагрузки на пластик
Если процедура вашего исполнения требует снять бампер, освободите его штатные соединения. Не используйте фару как рычаг для отгибания бампера. При сохранении части облицовки на месте необходимо убедиться, что она не удерживает корпус и не мешает инструменту.
Не продолжайте при сопротивлении
Свободный от крепежа узел снимается без деформации соседних деталей. Если он застрял, вновь проверьте скрытые точки, провода и привод корректора. Усилие рукой не должно заменять выяснение причины. Возвращайтесь к разборке, пока не обеспечен безопасный путь снятия.
Как освободить передний бампер для доступа к фаре?
Для раннего передка последовательность проходит через нижние, боковые и верхние соединения бампера. Количество винтов, тип головки и дополнительные разъёмы сверяют с установленным исполнением. Разборку выполняют с поддержкой детали, чтобы она не повисла на проводах.
Освободите нижние соединения
Обеспечьте устойчивый доступ к нижней части автомобиля на предназначенном для этого оборудовании. Снимите крепёж, соединяющий бампер с кузовом и щитками арок. Сначала очистите головки винтов. Если они повреждены или корродированы, восстановите доступ к ним, не вырывайте пластик вокруг.
Освободите боковые крепления
В арках отсоедините крепёж щитков от бампера и соединение бампера с крылом. При необходимости измените положение переднего колеса для доступа к головке. Отделяйте винты от пластиковых направляющих: выкрученный винт ещё не означает, что боковая фиксация освобождена.
Поддержите бампер и снимите верхний крепёж
Откройте капот и последовательно освободите верхние точки у рамки радиатора. Поддерживайте бампер, особенно перед снятием последней точки. При соединении общей точки с фарой запомните положение деталей и шайб. Не оставляйте освобождённую облицовку висеть на одном краю.
Выведите бампер из направляющих
Освободите боковые зацепления без резкого перегиба и отведите бампер настолько, чтобы увидеть оставшиеся соединения. При наличии противотуманных фар или другого оборудования разъедините его колодки за корпус с освобождённым фиксатором. С помощником перенесите деталь на мягкую подставку, не натягивая жгут.
Как отсоединить разъёмы фары и не повредить проводку?
Разъединять колодки нужно при отключённом питании, удерживая их пластиковый корпус. В описанной ранней заводской процедуре предусмотрены три колодки. На другом исполнении число и расположение соединений могут отличаться, поэтому сначала проследите каждый провод.
Зафиксируйте соединения до отключения
Сделайте фотографию задней стороны фары и прокладки жгута. Найдите фиксатор каждой колодки. Если доступ закрыт грязью, аккуратно очистите наружную поверхность, не проталкивая загрязнение внутрь. Не проверяйте назначение выводов случайным замыканием.
Освободите фиксатор и снимите колодку
Нажмите или отведите доступный штатный фиксатор и разъедините корпуса вдоль направления посадки. Тяните за колодку, а не за провода. Если соединение не выходит, повторно проверьте фиксацию и перекос. Обломанный замок означает, что разъём нужно восстановить до сборки.
Проверьте состояние контактов
Осмотрите доступные контакты на влагу, зелёные отложения, потемнение и оплавление. Поставьте отсоединённый жгут так, чтобы он не попал в грязь и не зацепился за корпус. Повреждённый контакт сначала ремонтируют, иначе замена фары оставит причину нагрева или отказа.
Как снять блок-фару ранней Lada Granta по порядку?
После снятия бампера и отключения соединений переходят к креплению самого корпуса. Для ранней фары 21900-3711010/011 инструкция указывает три болта М6×16 с головкой под инструмент 8 мм. Количество относится к описанному узлу после выполненной разборки передка.
Откройте доступ ко всем опорам
Осмотрите места соединения корпуса с кузовом и убедитесь, что бампер больше не мешает. Отметьте положение шайб и опор. Сравните правую и левую стороны при необходимости, но не переносите на повреждённую машину форму зазоров без проверки её кузовных деталей.
Ослабьте крепёж, поддерживая корпус
Поддерживайте фару за прочную часть корпуса. Подходящей головкой ослабьте крепёж, затем выверните болты. Не опирайтесь инструментом на рассеиватель и не нагружайте тонкие монтажные уши. Последний болт снимайте, когда узел уже поддерживается рукой либо помощником.
Проверьте оставшиеся связи с автомобилем
Перед перемещением убедитесь, что освобождены колодки, держатели и связь с корректором. Медленно отведите фару на небольшое расстояние, наблюдая за задней стороной. Если появляется натяжение, верните её и освободите удерживающее соединение. Не допускайте рывка трубки гидрокорректора.
Перенесите узел на мягкую поверхность
Извлеките фару по свободному пути, не задевая кромку крыла и радиатор. Положите её так, чтобы вес не приходился на монтажное ухо или выступающий привод. Защитите открытые соединения от грязи. После снятия осмотрите кузовные опоры: это удобный момент для выявления скрытой трещины.
Что делать с гидрокорректором при снятии фары?
Гидрокорректор связан с фарой рабочим цилиндром и трубкой. Корпус фары нельзя унести, оставив эту связь натянутой. Сначала выясните тип установленного привода: гидравлический цилиндр и электрический привод требуют разного обращения.
Найдите привод на задней стороне
Проследите трубку или провод до узла на корпусе. Проверьте держатель и доступ к его фиксации. Не путайте привод с регулировочным винтом оптики. Сфотографируйте исходное положение, чтобы после установки не оставить привод перекошенным либо неподключённым.
Освободите соединение по его конструкции
Для гидравлического исполнения освобождают рабочий цилиндр из его крепления к фаре, сохраняя трубку целой. Направление освобождения и зацепление штока зависят от установленного узла, их проверяют по инструкции изготовителя. Не разрезайте трубку и не разъединяйте её ради удобства. Если фиксация непонятна, оставьте фару поддержанной и уточните устройство держателя.
Проверьте фиксацию после переноса
При сборке убедитесь, что привод установлен в штатное положение и связан с оптическим механизмом. Трубка не должна быть натянута или зажата бампером. После восстановления питания проверьте реакцию обеих фар на корректор. Отсутствие движения не исправляют силовым вращением регулировочного винта.
Как подобрать правую или левую фару на замену?
Подбор включает сторону, исполнение передка, каталожный номер, оптическую систему, источник света и соединение с корректором. Надпись «для Granta» без этих сведений недостаточна. Комплект может поставляться без ламп, крышек или привода.
Сопоставьте номер и назначение
Для раннего описанного узла номер 21900-3711010 относится к правой фаре, 21900-3711011 — к левой. Эти номера помогают идентифицировать процедуру, но не заменяют подбор по автомобилю и полной маркировке детали. Проверьте суффикс, исполнение и применимость у поставщика.
Сравните новую и снятую деталь
Проверьте монтажные точки, задние соединения, посадочные места ламп и корректора. Сравнивайте до переноса оборудования и до окончательной установки. Если отверстия не совпадают, не рассверливайте корпус и не меняйте проводку наугад. Уточните подбор либо состояние кузовных опор.
Проверьте комплектацию и состояние
Осмотрите рассеиватель, корпус, опоры, крышки и регулировочные элементы. Для бывшей в употреблении детали особенно важны следы ремонта креплений, вода и повреждение отражателя. Лампа H19 из современного руководства не является автоматической заменой H4 в другой фаре: категория определяется установленной оптикой.
| Параметр | Что должно совпасть | Если есть различие |
|---|---|---|
| Сторона и передок | Правая или левая, подтверждённое исполнение | Повторить подбор по применимости |
| Монтажные опоры | Положение и форма штатных креплений | Проверить деталь и геометрию кузова |
| Источник света | Категория, предусмотренная этой фарой | Не подгонять неподходящую лампу |
| Разъёмы и корректор | Штатное соединение и привод | Уточнить комплектацию, не соединять наугад |
| Крышки и уплотнения | Полный исправный комплект | Восстановить защиту до установки |
Как установить фару и не сломать её крепления?
Устанавливайте корпус на исправные штатные опоры. Сначала обеспечьте посадку и положение, затем затягивайте крепёж. Нельзя использовать болты для притягивания неправильно подобранной фары или устранения деформации передка.
Подготовьте корпус и опоры
Очистите места посадки от грязи и проверьте резьбу. Восстановите повреждённые опоры до установки. Если переносите лампы и крышки, используйте исправные детали соответствующей категории. Работайте с галогенными лампами в чистых перчатках, не оставляя следов на стеклянной колбе.
Поставьте фару без усилия
Подведите корпус по свободному пути и совместите монтажные точки. Наживите крепёж вручную, сохраняя возможность корректировки положения. Если болт сразу идёт туго, выверните его и проверьте резьбу и соосность. Не применяйте ударный инструмент к пластиковым опорам.
Восстановите привод и проводку
Установите корректор и соедините колодки до штатной фиксации. Проверьте, что провода и трубки проходят свободно, не зажаты корпусом и не попадают к острым кромкам. Верните держатели жгута. Уплотнения задней части должны сидеть плотно, без складок и открытого края.
Закрепите узел и верните бампер
Проверьте положение корпуса и затяните его крепёж по норме именно установленного исполнения. Восстановите бампер с исправными направляющими, подключите предусмотренное оборудование и установите его крепёж. При зацеплении или неравномерном зазоре разберите проблемную точку, не давите на рассеиватель.
Какие момент затяжки и зазоры указаны для ранней блок-фары?
В ТИ 3100.25100.20553 для описанной ранней блок-фары приведены момент затяжки трёх болтов и зазоры к капоту и крылу. Это нормы конкретной конструкции. Для Granta FL, другого крепежа или заменённой оптики их применимость нужно подтвердить отдельно.
Проверьте применимость чисел
Сверьте узел с ранней фарой, показанной в заводской процедуре, и проверьте тип болтов. Не используйте таблицу как общий норматив любого передка Granta. Если конструкция отличается, найдите её данные до затяжки, особенно при другой опоре или резьбовом соединении.
Проверьте положение перед затяжкой
Измеряйте зазор на правильно расположенных кузовных деталях, в нескольких точках. Не компенсируйте смещённое крыло перемещением одной фары. При выходе за допуск выясните причину: неверная посадка, неподходящий корпус либо повреждение опор. Оценка на глаз не заменяет измерение.
Затяните крепёж подходящим инструментом
Для малых моментов используйте динамометрический инструмент с подходящим рабочим диапазоном. Не добавляйте усилие после достижения нормы ради ощущения надёжности. После затяжки вновь проверьте положение, целость монтажных ушей и отсутствие движения корпуса на опорах.
| Проверка | Значение | Область применения |
|---|---|---|
| Три болта крепления блок-фары | 2–3 Н·м | Болты 1, 4, 5 на рисунке 6-1, ранний узел |
| Зазор между фарой и капотом | 5 ± 2 мм | Описанный передок с исправной геометрией |
| Зазор между фарой и передним крылом | 2 ± 1 мм | Описанный передок, проверка вдоль стыка |
| Направление света после установки | Проверка и регулировка | По процедуре для установленной фары |
Нужно ли регулировать свет после замены передней фары?
После снятия или замены корпуса направление света проверяют заново. Сохранённое положение регулировочных винтов не гарантирует прежний пучок: изменяются посадка корпуса, состояние опор и положение лампы. Окончательная проверка проходит на полностью собранном автомобиле.
Подготовьте автомобиль к проверке
Очистите оптику, проверьте давление в шинах и подготовьте загрузку по процедуре регулировки. Убедитесь, что лампы установлены ровно и корректор работает. Просевшая шина, незакреплённый корпус или перекос лампы искажают результат, даже если винты регулировки вращаются.
Проверьте обе стороны прибором
Настройку оценивают по данным автомобиля и установленной фары, с правильным расположением проверочного оборудования. Не переносите угол наклона и расстояние до экрана из инструкции к другой машине. Порядок подготовки описан в материале о регулировке фар Lada Granta.
Проверьте устойчивость результата
После регулировки убедитесь, что корпус не сместился и обе фары реагируют на корректор. Если требуемый пучок не получается, вернитесь к проверке лампы, оптики и опор. Подъём света винтом не исправляет неправильный источник, повреждённый отражатель или деформированный передок.
Почему новая или установленная фара запотевает?
Тонкое временное запотевание и скопление капель либо воды — разные признаки. После установки сначала проверяют задние крышки, уплотнения, корпус и вентиляцию. Нельзя объявлять любую влагу нормой или сверлить корпус для её удаления.
Оцените характер влаги
Осмотрите фару при выключенном свете. Отметьте тонкую плёнку, крупные капли или воду в нижней части и условия появления: дождь, мойка, перемена температуры. Повторяющееся скопление воды требует поиска причины. Не назначайте универсальный срок высыхания для любой конструкции.
Проверьте сборку задней части
При отключённом питании проверьте посадку крышек и кожухов, целость уплотнений и отсутствие пережатого края. Осмотрите корпус на трещины и вентиляционные элементы на загрязнение. Не герметизируйте предусмотренную вентиляцию. Если дефект возник после переноса ламп, начните с тронутого уплотнения.
Устраните причину до повторной эксплуатации
Повреждённое уплотнение или корпус восстанавливают предусмотренным способом либо меняют узел. Просушка без устранения пути воды не завершает ремонт. После сборки осмотрите фару повторно в обычных условиях. Не направляйте мойку высокого давления на разъёмы и вентиляционные элементы для испытания.
Что проверить, если после замены фары свет не работает?
Неисправность после сборки часто связана с недосаженной колодкой, перенесённой лампой или повреждённым контактом, но причину нужно подтвердить проверкой. Сначала разделите полный отказ фары и отсутствие одного режима.
Проверьте выполненные соединения
Выключите свет и зажигание, отключите питание перед повторной разборкой. Проверьте фиксацию колодок, отсутствие вытолкнутого контакта и целость провода рядом с корпусом. Сопоставьте соединения с фотографией до снятия. Не вставляйте лампу другого типа для пробного включения.
Проверьте лампы и отдельные режимы
Убедитесь, что перенесённые лампы исправны, соответствуют фаре и правильно закреплены. После безопасной сборки восстановите питание и проверьте режимы поочерёдно. Если не работает один из них, используйте последовательность проверки отказа ближнего или дальнего света, а не повторную замену всего корпуса.
Не обходите защиту цепи
При повторном перегорании предохранителя выключите цепь и найдите короткое замыкание или перегрузку по схеме исполнения. Не повышайте номинал и не соединяйте неизвестные выводы. Оплавление колодки требует восстановления контактов. Совпадение отказа с установкой фары выбирает первую проверку, но не доказывает дефект новой детали.
Как принять работу после снятия и установки передней фары?
Ремонт завершён, когда корпус правильно закреплён, все функции работают, проводка защищена, корректор действует и направление света проверено. Одного включения ближнего света на стоянке недостаточно для оценки всего узла.
Проверьте механическую сборку
Осмотрите крепёж фары и бампера, зазоры, направляющие и задние крышки. Убедитесь, что корпус не движется на опорах, монтажные уши не треснули, а жгут не зажат. Проверьте свободное расположение привода корректора. Не оставляйте лишний винт без выяснения его места.
Проверьте все предусмотренные функции
После сборки подключите отрицательную клемму АКБ и поочерёдно проверьте ближний, дальний, указатель поворота и предусмотренные габаритные огни или ДХО. Проверьте оборудование бампера, если отключали его. Сравните обе стороны и реакцию корректора, не глядя непосредственно в яркий источник.
Подтвердите свет и повторно осмотрите узел
Выполните проверку направления света на собранном автомобиле. После обычной эксплуатации осмотрите соединения и корпус на влагу и смещение. При запахе перегрева, нестабильном свете или возвращении воды продолжите поиск причины. Сохраните маркировку установленной фары для последующего подбора ламп и ремонта.
| Узел | Что проверить | Когда ремонт не завершён |
|---|---|---|
| Корпус и опоры | Штатная посадка, целый крепёж, правильные зазоры | Люфт, трещина или корпус притянут с перекосом |
| Разъёмы и проводка | Фиксация, защищённая прокладка, исправные контакты | Обломанный замок, зажатый провод, перегрев |
| Лампы и режимы | Все предусмотренные функции обеих сторон | Не работает режим или источник неподходящий |
| Корректор и пучок | Реакция обеих фар и проверенное направление | Нет движения, граница неправильная |
| Уплотнения и корпус | Крышки на месте, вода не накапливается | Открытый край, трещина, повторная течь |
Использованные технические документы
- ИТЦ АВТО, технологическая инструкция 3100.25100.20553
- Раздел 6, листы 12–13: снятие и установка ранней блок-фары 21900-3711010/011, три болта, момент затяжки и зазоры. Применимость ограничена описанным исполнением. Документ не использован как подтверждение одинакового крепежа и норм всех Granta FL.
- Lada Granta / ВАЗ 2190 с 2011 года, руководство по ремонту, АвтоРесурс
- Печатная страница 93, раздел о переднем бампере: порядок освобождения нижних, боковых и верхних соединений, вывод из боковых кронштейнов. Количество крепежа раннего передка не объявлено общим для всех вариантов автомобиля.
- Lada Granta, руководство по эксплуатации, редакция 27.05.2026
- Печатная страница 136: доступ к лампам, обращение с галогенной лампой и плотная посадка защитного кожуха. Приложение 2, страница 165: источник света описанного современного исполнения. Категория лампы определяется установленной фарой, а не только названием автомобиля.
- HELLA TECH WORLD, Headlamp adjustment и Condensation in headlight
- Подготовка автомобиля и проверка пучка по данным изготовителя, различение временного запотевания и скопления воды. Общие способы проверки уплотнений и вентиляции. Примеры регулировки других автомобилей не перенесены на Granta.
