Для снятия аккумулятора Гранты выключите зажигание, дождитесь завершения работы систем и отсоедините сначала минусовую, затем плюсовую клемму. После этого снимите прижимную планку и выньте батарею вертикально. При установке сначала закрепите АКБ, затем подключите плюс и последним минус. Описанный порядок крепления относится к ВАЗ-2190 со штатной планкой на двух стяжках. Перед работой сверяйте установленный монтаж и полярность новой батареи. Не снимайте клеммы при работающем двигателе или включённом зажигании. После замены проверьте контакты, запуск и зарядку.
Электрооборудование

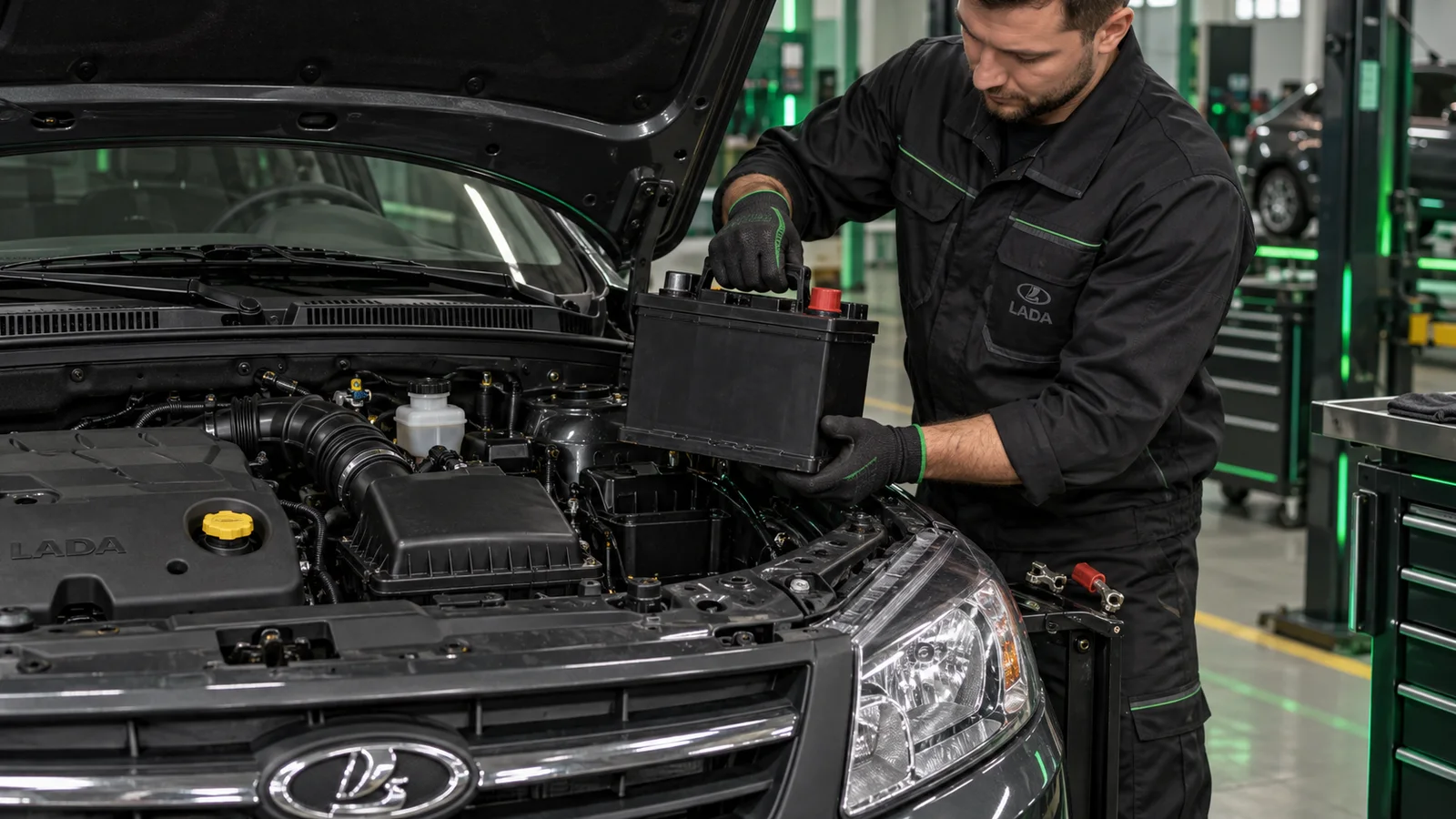

Снятие и замена аккумулятора на Lada Granta
Как подготовить Гранту к снятию аккумулятора?
Поставьте автомобиль на устойчивую ровную площадку, включите стояночный тормоз и выключите зажигание. Дождитесь завершения работы систем. В процедуре для описанного исполнения ВАЗ-2190 предусмотрено ожидание сохранения данных ЭБУ в течение одной минуты и остановки вентилятора. Для другого оснащения соблюдайте его порядок отключения.
Обеспечьте доступ и выключение
Откройте капот и надёжно зафиксируйте его. Выключите свет, отопитель и дополнительное оборудование. Сохраните возможность открыть и запереть автомобиль без питания. Отключите зарядное устройство или другой внешний источник. При сохраняющемся питании снятые зажимы нельзя считать обесточенными.
Осмотрите батарею и крепление
Проверьте корпус на течь, вздутие и повреждения. Уточните, соответствует ли монтаж штатной планке с двумя стяжками. При повреждённой батарее обычную процедуру не продолжайте без подходящих условий обращения. Не работайте рядом с огнём и искрами, используйте защиту глаз и рук.
Подготовьте рабочее место
Уберите металлические украшения и свободные предметы. Подготовьте инструмент, место для вертикальной установки снятой АКБ и безопасное размещение проводов. Не кладите ключ на крышку между выводами. Начинайте с минусового зажима только после выключения зажигания и завершения необходимых процедур.
Какие ключи нужны и с каким моментом затягивать крепления АКБ?
В описанной ремонтной процедуре ВАЗ-2190 применяются ключи 10 мм для зажимов и 13 мм для двух гаек прижимной планки. Для её гаек указан момент 3–5 Н·м, для гайки плюсового зажима — 4–6 Н·м. Эти значения относятся к указанным деталям, а не ко всем заменённым креплениям.
Сверьте крепёж до начала
Осмотрите гайки, зажимы и планку. Если установлены другие зажимы, болты или крепление, подберите инструмент и момент по их данным. Не применяйте неподходящий ключ, который сминает грани. Для загрязнённого или повреждённого крепежа сначала восстановите возможность безопасной разборки.
Используйте подходящий диапазон
Для небольших моментов нужен динамометрический инструмент, работающий в этом диапазоне. Не затягивайте малую гайку длинным рычагом по ощущению. Слишком большая сила может повредить зажим, резьбу, вывод или корпус, даже если батарея после этого кажется неподвижной.
Проверьте соединение после затяжки
Планка должна удерживать корпус без перекоса и деформации. Зажим не должен свободно поворачиваться на выводе. Если он не держится после правильной установки, проверяйте размер и повреждение деталей. Не увеличивайте момент для компенсации неподходящего зажима.
| Соединение | Инструмент | Момент или условие |
|---|---|---|
| Гайки штатных зажимов батареи | Ключ 10 мм | Размер из описанной процедуры, изменённые зажимы сверить отдельно |
| Две гайки прижимной планки | Ключ или головка 13 мм | 3–5 Н·м для описанной планки и стяжек |
| Гайка штатного плюсового зажима | Головка 10 мм, подходящий динамометрический ключ | 4–6 Н·м для указанного соединения |
| Минусовой или заменённый зажим | По установленному крепежу | Момент уточнить по применимой технологии, не переносить автоматически с плюсового зажима |
| Планка и стяжки другого исполнения | По конструкции крепления | Использовать данные именно этого монтажа, не затягивать до деформации корпуса |
Какую клемму снимать первой и почему нельзя начинать с плюса?
Первым отсоединяют минусовой провод, связывающий батарею с кузовом. Затем снимают плюс. Это уменьшает риск замыкания плюсового вывода инструментом на металл автомобиля. Сам аккумулятор после снятия проводов остаётся источником энергии: замыкать его выводы между собой нельзя.
Найдите выводы по маркировке
Найдите обозначения «+» и «−» на корпусе АКБ. Сверьте провода и зажимы до разборки. Не определяйте полярность только по цвету случайного колпачка. При нештатной проводке выясните назначение дополнительных соединений и порядок их отключения.
Отсоедините минус полностью
Ослабьте зажим, снимите его с вывода и закрепите провод в стороне. Он не должен вернуться на батарею во время работы с плюсом. Если есть дополнительные отрицательные подключения, исключите сохраняющееся соединение с кузовом по схеме оборудования.
Переходите к плюсу после изоляции
Убедитесь, что минус отсоединён и внешнее питание отсутствует. Только затем открывайте защиту плюсового соединения. Работайте одним подходящим инструментом без касания другого вывода. Не применяйте порядок отключения АКБ к автомобильной проводке с неизвестным источником питания.
| Этап | Последовательность | Критерий перехода |
|---|---|---|
| Подготовка | Остановить двигатель, выключить зажигание и потребители, завершить работу систем | Нет работающего внешнего источника питания, условия отключения выполнены |
| Снятие проводов | Сначала минус, затем плюс | Снятый минус закреплён отдельно и не возвращается на вывод |
| Снятие батареи | Освободить планку, затем поднять АКБ | Оба провода отсоединены, корпус не удерживается креплением |
| Установка | Поставить и закрепить батарею, подключить плюс, затем минус | Полярность сверена, плюсовое соединение защищено до подключения массы |
| Контроль | Проверить питание, запуск и зарядку | Крепление надёжно, исходная неисправность не повторяется |
Как снять минусовую клемму, не повредив вывод батареи?
Ослабьте гайку зажима и снимите его с минусового вывода без ударов и чрезмерного усилия. Обычно требуется ослабление прижима, а не полная разборка болта. Вывод батареи не должен воспринимать усилие от рычага, направленного в корпус.
Ослабьте прижим
При выключенном зажигании удерживайте инструмент на гранях гайки и ослабьте её настолько, чтобы зажим перестал обжимать вывод. Не выкручивайте крепёж без необходимости: мелкие детали можно уронить в моторный отсек. Следите за свободным концом инструмента.
Снимите зажим вручную
Поднимите освобождённый зажим, при необходимости осторожно пошевелив его. Не тяните за провод и не вращайте вывод АКБ. Если зажим прикипел, остановитесь и примените способ разъединения, не нагружающий корпус и вывод. Не забивайте отвёртку между крышкой и зажимом.
Закрепите снятый провод
Отведите и закрепите минусовой провод отдельно от батареи. Проверьте, что натяжение жгута не возвращает зажим на вывод. Не укладывайте его на крышку рядом с плюсом. После этого убедитесь, что отключено дополнительное питание, и переходите к плюсовому соединению.
Как безопасно отсоединить плюсовую клемму?
Снимайте плюсовой зажим после минусового. Отведите защитную крышку, ослабьте гайку и снимите зажим, удерживая его за корпус. Не тяните за присоединённые провода и не разбирайте соседние силовые соединения, если они не мешают предусмотренному снятию батареи.
Проверьте условия перед работой
Убедитесь, что отрицательный провод снят и закреплён в стороне. Внешний источник или устройство сохранения питания должно быть отключено. Осмотрите доступ к гайке, уберите инструмент и детали с крышки батареи. Защитный колпачок отведите без повреждения проводов.
Ослабьте и снимите зажим
Подберите ключ по установленному крепежу. Ослабьте гайку до освобождения прижима, затем поднимите зажим. Не допускайте касания инструментом обоих выводов батареи. Если зажим удерживается коррозией, сначала устраните заедание, а не увеличивайте усилие на выводе.
Освободите зону подъёма
Разместите снятый плюс отдельно от минуса и траектории батареи. Провода не должны попадать под корпус или прижимную планку. Проверьте все дополнительные подключения непосредственно к АКБ. Не поднимайте батарею, пока хотя бы один провод остаётся присоединённым.
Как снять прижимную планку и вынуть аккумулятор из Гранты?
Для показанного в руководстве монтажа отверните две гайки прижимной планки ключом 13 мм и снимите планку. После освобождения крепления поднимайте батарею вертикально. Это выполняют только после отсоединения обоих проводов, не используя их или выводы как ручки.
Освободите штатное крепление
Проверьте положение планки и стяжек, чтобы восстановить его при установке. Ослабьте две гайки и снимите планку. Удерживайте крепёж от падения. Если стяжки выходят из нижних мест зацепления, сохраните их и осмотрите посадочные точки, не оставляя детали свободно в моторном отсеке.
Поднимите батарею без перекоса
Убедитесь, что корпус больше не удерживается и проводка отведена. Используйте исправную предусмотренную ручку и поддержку корпуса. Батарея тяжёлая, поднимайте её устойчиво, при необходимости с помощником. Не наклоняйте корпус для прохода между деталями, если это создаёт риск вытекания электролита.
Поставьте АКБ на подготовленное место
Установите батарею вертикально на прочную устойчивую поверхность. Исключите замыкание выводов металлическими предметами. Не переносите её за провода, зажимы или отдельный вывод. Осмотрите освободившуюся площадку и убедитесь, что на ней не остались гайки и стяжки.
Что делать, если зажим прикипел или гайка не отворачивается?
Сначала восстановите возможность безопасно разъединить крепление. Удары по выводу, нагрев открытым пламенем и поддевание от крышки АКБ недопустимы. Если вывод шатается, корпус треснул или появилась течь, прекращайте обычную разборку и обеспечьте безопасное обращение с повреждённой батареей.
Определите, что удерживает соединение
Проверьте, ослаблена ли гайка и открыт ли прижим. Очистите доступные загрязнения, чтобы инструмент полностью сел на грани. Не компенсируйте сорванные грани длинным рычагом. Повреждённый крепёж и зажим могут потребовать замены, а не повторной затяжки.
Освободите без нагрузки на корпус
При заевшем зажиме используйте подходящий съёмник для клемм, если его допускает конструкция. Устанавливайте его правильно и не нагружайте край крышки. Не применяйте средство или инструмент, повреждающие пластик и уплотнение вывода. Если безопасный доступ отсутствует, поручите разъединение специалисту.
Проверьте детали перед повторной установкой
Осмотрите зажим, вывод и провод. Деформированный зажим, повреждённые жилы или расшатанный вывод нельзя считать исправными после очистки. Восстановите соединение подходящими деталями. Не стягивайте деформированный зажим дополнительной гайкой или самодельной прокладкой.
Что проверить и очистить на площадке аккумулятора?
Площадка и прижим должны удерживать батарею без перекоса, коррозии и повреждения корпуса. Уберите посторонние предметы, осмотрите места крепления и очистите соединения. Батарею нельзя ставить на оставленную гайку, стяжку или повреждённую опору.
Осмотрите площадку и детали
Проверьте устойчивость, состояние покрытия, места фиксации стяжек и планку. Выясните причину сильной коррозии и следов электролита. Не устанавливайте новую батарею на ослабленное или повреждённое основание. До сборки восстановите предусмотренную опору и крепление.
Очистите и высушите
Удалите загрязнения способом, подходящим для материала и покрытий. Не направляйте жидкость в разъёмы и силовые блоки. Очистите контактные поверхности выводов и зажимов. После работ убедитесь, что площадка сухая, а проводка и детали не повреждены.
Защитите соединения правильно
Используйте предусмотренное защитное средство тонким слоем по инструкции. Защита от коррозии не должна заменять плотную посадку зажима. Не закрашивайте выводы. Восстановите плюсовой колпачок и штатную прокладку проводов, затем проверьте свободное место для корпуса.
Что сверить у нового аккумулятора перед установкой?
Проверьте полярность, размеры, крепление, выводы и электрические параметры для своего исполнения Гранты. Сравнение только ёмкости или длины корпуса недостаточно. Новая батарея должна встать на площадку и подключиться штатными проводами без натяжения и переделки.
Сверьте подтверждённый подбор
Уточните применимость по автомобилю, а не только сходство со снятой АКБ. Для выбора технологии, ёмкости и пускового тока используйте страницу аккумулятор на Lada Granta. Если прежняя батарея была неподходящей, её маркировку нельзя принять за единственный образец.
Проверьте корпус и заряд
Осмотрите батарею на повреждения, течь и деформацию. Проверьте заряд и при необходимости зарядите подходящим устройством до установки. Не ставьте явно повреждённую АКБ и не рассчитывайте, что генератор устранит последствия её неправильного хранения.
Проверьте расположение выводов
Найдите обозначения плюса и минуса и поставьте батарею в предусмотренной ориентации. Проверьте, что зажимы подходят к своим выводам, а провода не пересекаются и не натягиваются. При несоответствии прекратите установку, не переставляйте назначение проводов ради подходящего корпуса.
Как установить батарею и закрепить прижимную планку?
Поставьте АКБ ровно на очищенную штатную площадку, восстановите стяжки и планку. Для описанного монтажа ВАЗ-2190 гайки планки затягиваются моментом 3–5 Н·м. Крепление должно удерживать корпус без деформации, а не вдавливать крышку батареи.
Поставьте корпус ровно
Сверьте ориентацию выводов и убедитесь, что под батареей нет проводов и посторонних предметов. Площадка должна поддерживать корпус предусмотренным способом. Не подгоняйте высоту случайными прокладками. До подключения питания убедитесь в совместимости корпуса и крепления.
Восстановите крепёж
Установите стяжки в предусмотренные места, затем планку и гайки. Наживляйте резьбу вручную без перекоса. Для соответствующей планки примените указанный момент подходящим инструментом. Если детали отличаются, используйте их технологию. Не назначайте этот момент нижнему прижиму другого типа.
Проверьте механическую фиксацию
Убедитесь, что батарея не перемещается на площадке, планка расположена правильно и корпус не деформирован. Проверьте положение проводов и безопасный зазор до окружающих деталей. Не подключайте питание до завершения этой проверки и удаления инструмента из зоны выводов.
В каком порядке подключать клеммы после замены АКБ?
При установке первым подключают плюс, последним — минус. До подключения массы положительный зажим должен быть правильно установлен и защищён. Такая последовательность не допускает случайного восстановления соединения кузова с батареей во время работы инструментом на плюсе.
Подключите плюс
Ещё раз сверьте маркировку и провод. Полностью посадите штатный зажим на положительный вывод и затяните его. Для указанного в процедуре плюсового соединения применяется 4–6 Н·м. Не переносите этот момент на нештатную деталь. Установите защитный колпачок и уберите инструмент.
Подключите минус последним
Убедитесь, что положительное соединение завершено, проводка закреплена и потребители выключены. Посадите минусовой зажим и затяните по применимой технологии. Не подключайте его касанием на секунду для проверки искры и не оставляйте неполностью посаженным.
Проверьте контакты и защиту
Зажимы не должны свободно поворачиваться, провода — натягиваться или тереться об острые кромки. Проверьте установку положительной защиты. Нельзя проверять генератор снятием клеммы после запуска. При запахе, дыме или явном нагреве прекращайте включение и проверяйте причину.
Сбросятся ли настройки и нужно ли сохранять питание при замене?
Отключение АКБ может повлиять на часы, пользовательские настройки и отдельные функции установленного оборудования. Перечень зависит от комплектации и дооборудования. Сохранение питания через случайное зарядное устройство или провода оставляет снятые зажимы под напряжением и меняет условия безопасного снятия.
Подготовьте необходимые данные
До отключения проверьте инструкции магнитолы, охраны и других установленных устройств. Сохраните нужные настройки и штатный способ доступа, если он предусмотрен. Порядок восстановления функций уточняйте по установленному оборудованию.
Не применяйте случайное резервное питание
Для обычного самостоятельного снятия работайте без внешнего источника. Специализированное сохранение питания допустимо только по подходящей технологии с учётом того, что цепи остаются активными. Не используйте для этого режим восстановления зарядного устройства и не соединяйте батареи без предусмотренной защиты.
Восстановите функции по инструкции
После подключения проверьте часы, мультимедиа и охрану. При нарушениях используйте страницу сбои после отключения аккумулятора. Не запускайте случайные последовательности включения зажигания и не сбрасывайте контроллер повторным снятием клеммы без необходимости.
Что делать, если после замены аккумулятора Гранта не заводится?
Проверьте фактическую полярность, заряд и посадку зажимов. Новая АКБ не исключает неправильный монтаж и плохой контакт. Разделите отсутствие прокрутки и ситуацию, когда стартер вращает двигатель, но запуска нет. Для этих проявлений требуется разная проверка.
Сначала исключите ошибку установки
При выключенном зажигании сверяйте обозначения выводов, крепление зажимов и все снятые соединения. Если полярность была перепутана, прекратите попытки запуска. После безопасного отключения требуется проверка защитных элементов и оборудования, а не только перестановка проводов обратно.
Проверьте питание под нагрузкой
Если стартер не вращается, оцените заряд батареи и соединения. Используйте порядок проверки стартера Granta. Не стучите по батарее, не замыкайте выводы и не удерживайте ослабленный зажим рукой во время запуска.
Выберите проверку по проявлению
При нормальной прокрутке и отсутствии запуска проверьте штатную индикацию охраны и диагностические данные. При повреждении проводки или перегреве остановите включение. Не заменяйте исправную батарею повторно, пока не установлена причина. После исправления повторите исходную проверку.
| Проявление | Первое действие | Когда прекратить проверку |
|---|---|---|
| Стартер не вращается или щёлкает | Проверить посадку зажимов, заряд и силовые соединения | При повреждении, нагреве или запахе проводки |
| Приборы гаснут во время запуска | Проверить АКБ и потери на соединениях под нагрузкой | Не повторять запуск через ослабленный зажим |
| Горит лампа аккумулятора при работающем двигателе | Проверить зарядную систему | Не снимать клемму для проверки генератора |
| Сработала охрана или изменились настройки | Использовать штатный порядок установленного устройства | Не подменять его случайным отключением питания |
| Обнаружено подключение с обратной полярностью | Немедленно прекратить попытки включения и выполнить безопасное отключение | Не запускать двигатель до проверки силовых цепей и оборудования |
Как проверить результат замены и безопасно убрать старую батарею?
Проверьте фиксацию, питание, запуск и зарядку. Установка считается завершённой после подтверждения работы автомобиля и отсутствия повреждений соединений. Снятую батарею храните и перевозите вертикально с защитой выводов, затем передайте в предусмотренный пункт приёма.
Проверьте монтаж до запуска
Убедитесь в правильной полярности, надёжной планке, посадке зажимов и защите плюса. Уберите инструмент и старые детали. Проверьте, что батарея и провода не касаются капота и движущихся частей. Осмотрите корпус и зажимы, не оставляя свободный крепёж под батареей.
Проверьте работу автомобиля
Включите зажигание и проверьте сигнализаторы, затем выполните запуск. Убедитесь, что лампа аккумулятора гаснет, проверьте зарядную систему измерением при предусмотренных условиях. Проверьте свет, мультимедиа и охрану. Если первоначальная причина заключалась в недозаряде или лишнем потреблении, отдельно подтвердите её устранение.
Подготовьте старую АКБ к передаче
Защитите выводы от замыкания, закрепите батарею вертикально и исключите падение при перевозке. Не сливайте электролит и не выбрасывайте АКБ с бытовыми отходами. При течи или повреждении используйте подходящие средства обращения и специализированную помощь. Не храните неисправную батарею в моторном отсеке как запасную.
Источники
- Lada Granta, руководство по эксплуатации, редакция 27.05.2026
- Печатные страницы 122–123. Чистота и надёжность соединений, полярность, запрет снятия клемм при включённом зажигании и проверки генератора отключением батареи.
- Руководство по ремонту Lada Granta / ВАЗ-2190, раздел 9 «Электрооборудование и электросистемы»
- Демонстрационный фрагмент, печатная страница 118. Монтаж с планкой 21212-3703110-00 и двумя стяжками, ключи 10 и 13 мм, ожидание сохранения данных ЭБУ, 3–5 Н·м для гаек планки и 4–6 Н·м для указанного плюсового зажима. Другие крепления требуют своей технологии.
- VARTA Automotive, STEP TWO: Remove the Old Battery и STEP THREE: Install the New Battery
- Снятие массы первым, установка массы последней, осмотр площадки, правильная ориентация и защита от перетяжки. Общие моменты из рекомендаций производителя батарей не перенесены на Granta.
- Exide, Instructions for Use and Safety, Flooded Batteries
- Выключение потребителей, защита при обращении, правильная последовательность подключения, надёжная фиксация и сохранение защитных элементов. Обращение со снятой свинцово-кислотной батареей.
