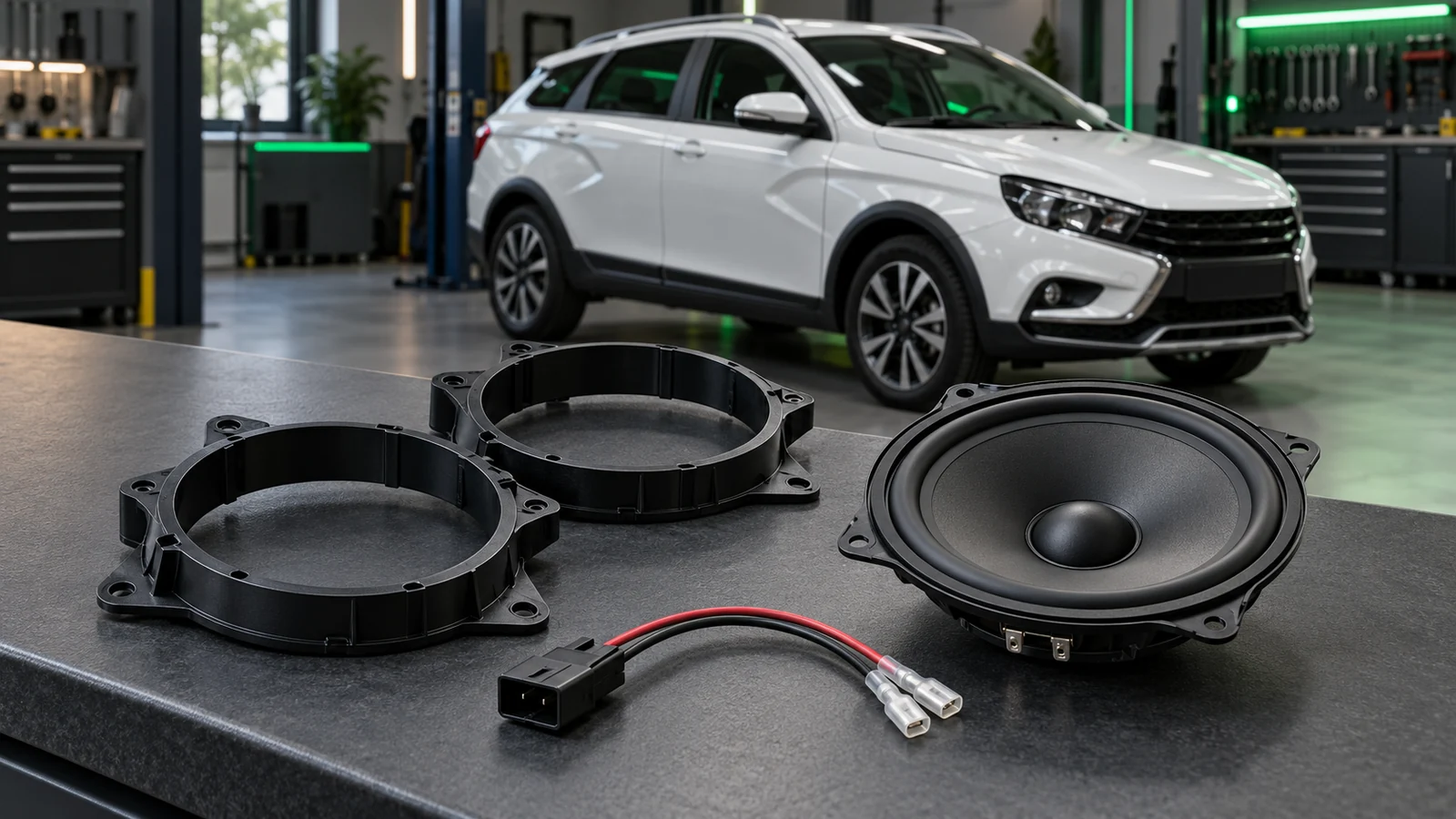

Проставки и переходники динамиков Lada Vesta

Чем проставочное кольцо отличается от переходника разъёма?

Кольцо соединяет посадочное место двери с фланцем нового динамика и меняет положение его корпуса относительно металла. Электрический переходник соединяет штатную колодку с клеммами динамика. Наличие одной детали не заменяет другую: кольцо не исправляет распиновку, а провод с подходящей колодкой не обеспечивает механическое крепление.

Всегда ли при замене динамика нужна проставка?

Нет. Сначала сравните крепление снятого динамика с новым. Если изготовитель предусматривает прямую установку и все размеры, соединения и рабочие зазоры подходят, добавлять кольцо только ради самого кольца не требуется. Когда фланец нового динамика не совпадает с дверью, нужен рассчитанный на эту связку адаптер, а иногда — другой динамик.

Не покупайте проставку как способ любой ценой разместить уже выбранную акустику. Она выносит корпус наружу и может освободить место сзади, одновременно уменьшив пространство до обивки спереди. Обе стороны проверяют вместе.

Какие сведения подготовить перед заказом комплекта?

Укажите кузов, год и поколение Весты, нужную дверь, исполнение обивки и сведения о прежних переделках. Добавьте точную модель нового динамика, его размерный чертёж, фотографии штатного крепления и разъёма. Для механического подбора нужны размеры выреза, расположение отверстий, глубина корпуса с подключением и высота выступающих частей спереди.

Слова «для Lada» или «под 16,5 см» не подтверждают все эти условия. В актуальной карточке INCAR RFR-N916 на сайте поставщика перечислены марки Lada, Nissan и Renault, а среди моделей — Logan и Sandero. Такая запись не заменяет отдельного подтверждения для вашей двери Весты. Точную применимость проверяют до заказа, включая Vesta NG и изменённые дверные карты.

Можно ли использовать одинаковые кольца спереди и сзади?

Только если изготовитель конкретного комплекта прямо подтверждает обе установки. Сравните форму опоры, точки крепления, положение разъёма и пространство за динамиком отдельно для передней и задней двери. Совпадение номинального размера акустики не доказывает одинаковую форму адаптеров.

В каталоге LECAR есть отдельные позиции проставочных колец для Vesta, Largus и XRAY. Но одна строка с перечнем автомобилей не даёт чертёж каждой двери и не определяет совместимость любого динамика. Не превращайте общее каталожное название в разрешение переставить кольцо между любыми дверями и поколениями.

Почему надписи «13 см», «16 см» и «17 см» недостаточно?

Это обозначения размерной группы, а не полный монтажный чертёж. У двух динамиков близкого номинального размера могут различаться корзина, вырез, фланец, отверстия и подключённые клеммы. Для кольца дополнительно важны внутреннее отверстие и поверхность, на которую опирается фланец.

Сопоставляйте размеры в миллиметрах из документации деталей и реальные размеры двери. Если в карточке товара единица указана неоднозначно, уточните её, не вычисляя размеры по фотографии. Динамик должен опираться фланцем на предусмотренное место без перекоса, а не удерживаться краем корзины или натянутым крепежом.

Как подобрать толщину проставки и проверить глубину?

Универсальной толщины для всех динамиков Весты нет. Проверяют весь узел: дверь, кольцо, уплотнение, динамик, подключённую колодку, изгиб провода и выступающий крепёж. Место сзади оценивают при полном рабочем ходе стекла. Спереди проверяют, что обивка устанавливается без давления на динамик.

Не вычитайте толщину кольца из глубины произвольно. Все размеры должны относиться к одной опорной плоскости. На странице замены передних динамиков есть отдельный расчёт глубины от окончательного фланца. Он сопоставляет введённые размеры, но не устанавливает заводской зазор и не отменяет примерку.

Какой материал кольца выбрать и что проверить на детали?

Ориентируйтесь на свойства конкретного изделия, его обработку и назначение. Кольцо должно сохранять форму, иметь целые опорные поверхности и отверстия. У деревянной детали осмотрите кромки и защитное покрытие, у пластиковой — трещины, деформацию и состояние крепёжных выступов. Повреждённая деталь не становится пригодной после более сильной затяжки.

LECAR описывает влагостойкость своих колец из МДФ. Это заявление о конкретном изделии, а не о любом листе МДФ или самодельном кольце. Само название материала не подтверждает защиту необработанных срезов. Проставка также не заменяет штатную влагозащиту двери и не должна перекрывать водоотвод.

Что делать, если отверстия кольца не совпали с дверью?

Прекратите примерку без нагрузки на детали. Проверьте артикул, сторону и место установки, ориентацию кольца и соответствие динамика. Осмотрите штатные отверстия: прежний ремонт мог изменить посадку. Если после этой сверки кольцо не опирается ровно и отверстия не совмещаются, уточните применимость комплекта.

Не притягивайте фланец винтом через перекошенную проставку. Не расширяйте металл двери только для подгонки случайно купленного кольца. Нужда в новых отверстиях означает отдельную работу с собственной документацией и защитой металла, а не обычную установку проверенного адаптера.

Каким крепежом фиксировать кольцо и сам динамик?

Это два соединения, и комплект может предусматривать для них разный крепёж. Проверьте перечень деталей и схему изготовителя кольца, толщину соединяемых частей, доступ с обратной стороны и выступание установленного крепежа. Длинный винт может оказаться помехой стеклу даже при достаточном месте для магнита.

Заводская ТИ 3100.25100.20589 допускает для громкоговорителя альтернативный крепёж соответствующего диаметра и требует закрепления деталей во всех предусмотренных точках. Она не задаёт универсальный винт или момент затяжки для стороннего кольца. Диаметр сверла из операции удаления заводской заклёпки нельзя принимать за размер нового крепежа.

Как выбрать переходник и проверить полярность подключения?

Сверьте корпус штатной колодки, ключи, замок, назначение контактов и размеры клемм нового динамика. На проводном переходнике обе цепи должны соответствовать схеме конкретной проводки и маркировке акустики. Похожая форма корпуса и совпадающий цвет провода сами по себе этого не подтверждают.

Если распиновка неизвестна, получите схему или проверку у установщика до подачи сигнала. Не угадывайте назначение контактов и не режьте исправную штатную колодку для подключения наугад. У компонентного комплекта отдельно учитываются предусмотренные кроссовер и твитер. Их подключение рассматривается в материале о замене штатной акустики на компонентную.

Как разместить провод и переходник внутри двери?

Колодка должна полностью фиксироваться, провод — подходить к ней без натяжения. Уложите его с учётом хода стекла, механизма замка, мест крепления обивки и возможности последующего обслуживания. Переходник не должен свободно ударять по металлу или попадать между картой и её опорами.

Работайте с отключённым питанием по порядку своего автомобиля. До включения проверки убедитесь, что соединения готовы к работе, убраны инструмент и свободные детали. Порядок доступа к задней двери и проверки её механизмов приведён на странице замены задних динамиков Весты. Не переносите расположение креплений передней карты на заднюю.

В каком порядке проверять комплект перед окончательной сборкой?

Это последовательность приёмки подобранных деталей. Она не заменяет инструкцию снятия дверной карты и монтажа конкретного кольца. Проверки выполняют до закрытия доступа, затем повторяют доступные проверки с установленной обивкой.

1. 1

   Сопоставьте комплект и документы

   Проверьте артикулы, нужную дверь, чертёж динамика и состав набора. Результат: понятно назначение каждой детали и подтверждена применимость.

2. 2

   Проверьте опору и крепления

   Примерьте кольцо и динамик без принудительного изгиба, осмотрите все соединения. Результат: детали опираются ровно, отверстия совпадают, крепёж предусмотрен для этих соединений.

3. 3

   Проверьте пространство и провод

   Оцените корпус, клеммы, крепёж и траекторию жгута. Результат: нет установленной помехи стеклу и механизмам, обивка не должна прижимать динамик.

4. 4

   Проверьте звук и функции двери

   Подготовьте временное подключение органов управления и питания. На малой громкости проверьте каналы, затем полный ход стекла и работу замка. При касании или заедании остановитесь. Результат: звук и механизмы работают без новой помехи.

5. 5

   Верните обивку и повторите контроль

   После проверки вновь отключите питание перед отсоединением временных колодок, восстановите влагозащиту и карту по её инструкции. Результат: крепления карты на месте, с собранной дверью нет дребезга, пропадания звука или помех стеклу и ручкам.

Как отличить ошибку проставки от ошибки подключения?

Сопоставьте симптом с тем, что изменилось при установке. Не пытайтесь устранить механическое касание настройками магнитолы, а отсутствие канала — дополнительной затяжкой кольца. При новой неисправности остановите соответствующую проверку и вернитесь к доступному соединению.

Если обнаружены трещина опоры, повреждение изоляции, нагрев соединения или помеха механизму, сначала устраняют причину. Сам факт, что музыка появилась, ещё не означает завершённую установку.
