Как заменить передние дверные динамики Lada Vesta

Что нужно определить до покупки и разборки

Эта последовательность относится к замене уже установленного громкоговорителя в передней двери с показанным заводским креплением. Высокочастотные излучатели, усилитель, кроссоверы и установка акустики в пустую дверь — отдельные работы. Наличие решётки в обивке ещё не подтверждает установленный за ней динамик.

Сверьте исполнение своей дверной карты и сам динамик. На машине после доработки вместо заклёпок могут быть винты, болты, проставки или другой разъём. Такой крепёж разбирают по его фактическому устройству. Высверливать головку обычного винта как заклёпку не нужно. Для иной карты, включая изменённое оснащение новых выпусков, сначала определяют её собственные скрытые крепления.

Для прямой замены важны монтажные отверстия, посадочная глубина, прилегание фланца, электрическая нагрузка и разъём. Сравнивайте маркировку и размеры снятой детали с новой. Обозначение «16 см» или «6,5 дюйма» само по себе не гарантирует установку без переделки. Не увеличивайте штатное отверстие в двери только потому, что приобретённый динамик не помещается.

Инструмент и подготовка рабочего места

• Torx T20 и T30, ручной держатель, инструмент для минусовой клеммы АКБ.
• Съёмник пластиковой обивки, фонарь, ёмкости для винтов и запас исправных держателей карты нужного исполнения.
• Дрель, исправное сверло диаметром 5 мм, защитные очки и средство для сбора металлической стружки.
• Крепёж, подходящий к выбранному динамику и двери, и инструмент для его установки. Если сохраняется заклёпочное соединение, нужен заклёпочник.
• Мягкая подкладка под обивку, совместимый переходник разъёма при необходимости.

Поставьте машину на ровном месте и обеспечьте освещение открытой двери. До обесточивания поднимите стекло, затем выключите зажигание и аудиосистему. После завершения работы электроники отключите минусовую клемму. Если нужно сохранить или восстановить настройки, используйте отдельный порядок отключения аккумулятора Весты.

Поднятое стекло не отменяет осмотр пространства за каждым креплением перед сверлением. Нельзя работать, если за заклёпкой остаются стекло, провод или другая деталь, которую заденет вышедшее сверло. Если безопасный доступ не виден или требует дополнительной разборки механизма, сначала решают эту задачу по исполнению двери.

В ТИ описана полная разборка передней двери: до высверливания заклёпок из неё уже извлечены стекло и стеклоподъёмник. Поэтому поднятое стекло само по себе не подтверждает безопасный выход сверла. Для частичной замены сначала нужно обеспечить фактически свободную зону за крепежом, а при необходимости выполнить предусмотренную разборку.

Как освободить левую и правую дверные карты

Не начинайте с отрывания обивки по периметру. Сначала освобождают винтовые соединения и подключённые элементы, а уже затем держатели карты. Общий доступ к обивке отдельно разобран на странице снятия дверной карты Lada Vesta. Различия сторон для этой работы приведены ниже.

Снятие внутренней накладки у зеркала не означает снятия самого наружного зеркала. Дверь с петель для этой работы также не снимают. Если на машине есть дополнительная подсветка или нештатная проводка, найдите её соединения до того, как отнести карту в сторону.

Как снять старый динамик и закрепить новый

1. 1

   Проверьте крепление и отключите колодку

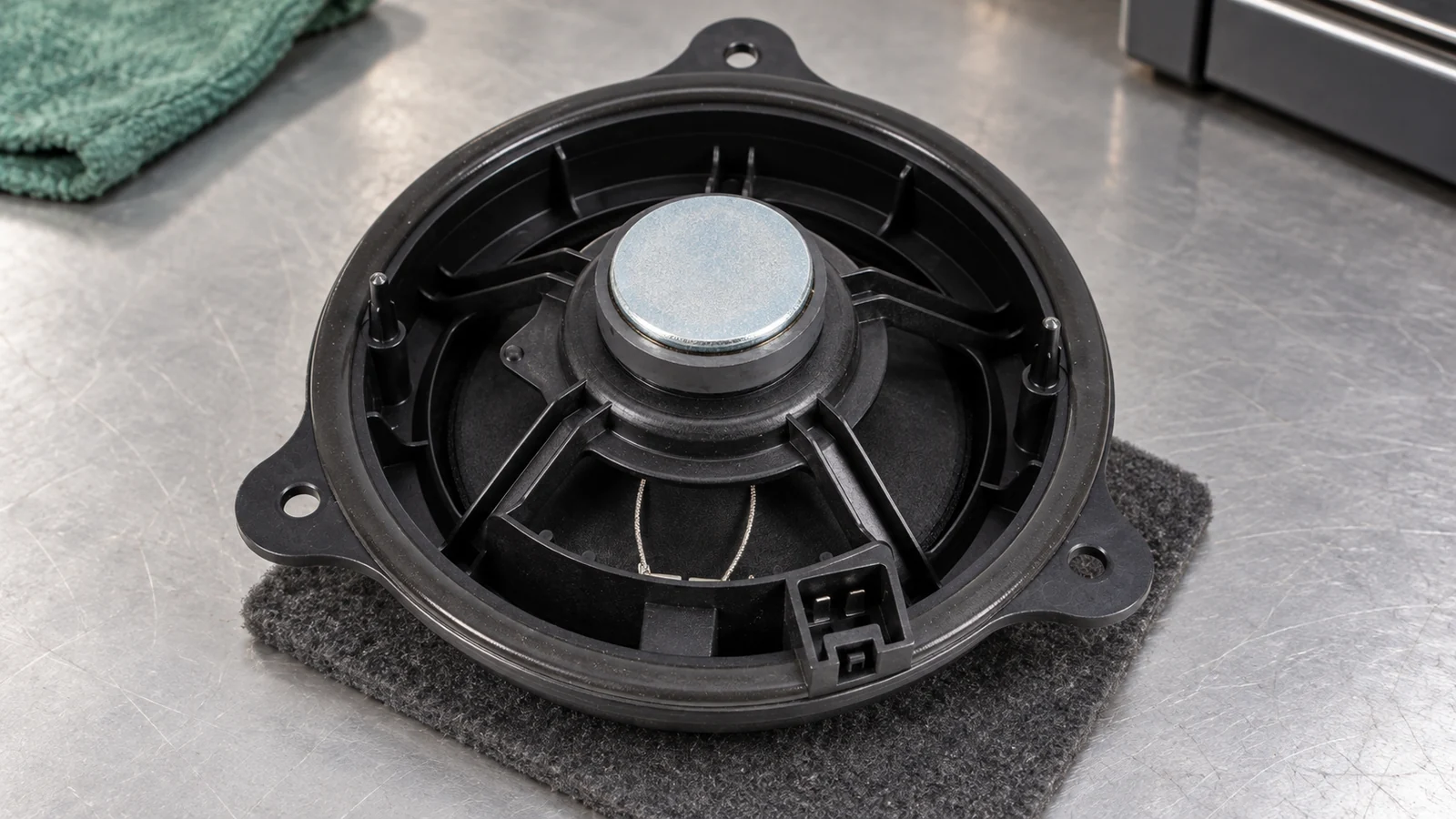

   Найдите все три точки крепления штатного динамика. Сфотографируйте положение разъёма, освободите его замок и снимите колодку за корпус. Уведите провод из зоны работы. Не обрезайте штатный жгут для удобства снятия.

2. 2

   Подготовьте зону сверления

   Подсветите пространство за креплениями и защитите находящиеся рядом поверхности. Наденьте очки. Обеспечьте контроль выхода сверла и сбор стружки: нельзя давить дрелью с расчётом, что после разрушения головки инструмент сам остановится.

3. 3

   Высверлите три заклёпки

   Обрабатывайте крепления по одному сверлом диаметром 5 мм, удерживая инструмент соосно заклёпке. Не расширяйте отверстие в металле двери. Поддерживайте громкоговоритель при освобождении последней точки, чтобы он не упал и не повредил соседние детали.

4. 4

   Снимите динамик и очистите посадочное место

   Извлеките узел без перекоса, уберите остатки заклёпок и стружку, в том числе попавшие внутрь двери. Осмотрите фланец, отверстия, следы коррозии и влагозащиту. Если повреждено покрытие металла, его нужно восстановить подходящим способом до окончательной сборки.

5. 5

   Примерьте новую деталь

   Проверьте совпадение отверстий, ровную опору фланца и свободное пространство за магнитом и клеммами. Разъём должен подключаться без натяжения жгута. Не компенсируйте несовпадающую посадку чрезмерной затяжкой или случайными прокладками.

6. 6

   Закрепите динамик во всех точках

   Установите подходящий крепёж. Заводская инструкция допускает для громкоговорителя альтернативное крепление соответствующего диаметра, но это не разрешение ставить любой длинный саморез. Выступающие части не должны попадать в траекторию стекла или механизма. Диаметр сверла 5 мм — параметр снятия, а не готовый размер нового крепежа.

7. 7

   Подключите штатный разъём

   Зафиксируйте колодку и уложите провод по безопасной траектории. При использовании переходника проверьте его распиновку и совместимость. Не определяйте полярность по случайной расцветке проводов из чужой схемы и не оставляйте скрутки без нормального соединения и защиты.

Проверка до установки обивки

Уберите инструмент из двери, убедитесь, что все открытые соединения готовы к работе, временно подключите необходимые органы управления и минусовую клемму АКБ. На небольшой громкости проверьте нужный канал знакомой записью. Баланс позволяет проверить левую и правую стороны отдельно. Порядок регулировок зависит от магнитолы и описан в настройках штатной аудиосистемы.

• Динамик воспроизводит звук без пропадания канала, треска и вибрации крепления.
• Стекло проходит весь рабочий ход равномерно. При касании, скрежете или остановке сразу прекратите перемещение и устраните помеху.
• Разъём и провод не натягиваются и не попадают к движущимся деталям.
• Замок, наружная и внутренняя ручки сохраняют нормальную работу.

После проверки поднимите стекло, выключите зажигание и вновь обесточьте отключаемые колодки перед окончательным возвратом карты. Восстановите нарушенную влагозащиту, не закрывая дренажные отверстия двери. Совместите держатели, подключите штатные элементы и верните винты на их исходные места. Обивка не должна притягиваться винтами из заметно перекошенного положения.

Если после замены звук стал хуже

Работу заканчивают после повторной проверки с установленной обивкой. Проставки, новый усилитель и переделку проводки не добавляют автоматически: сначала нужно убедиться, что правильно выполнена сама замена.
