Для замены форсунки снимают топливную рампу, освобождают её пружинный фиксатор и извлекают форсунку из гнезда. Обратная установка требует новых уплотнений и проверки герметичности. Разобран полный цикл на раннем двигателе ВАЗ-21179 объёмом 1,8 л и мощностью 122 л.с., уже снятом с автомобиля и закреплённом на ремонтном стенде. Это заводской стендовый маршрут доступа к рампе, а не инструкция извлечения двигателя и не требование снимать мотор при каждой неисправности форсунки.
Системы двигателя

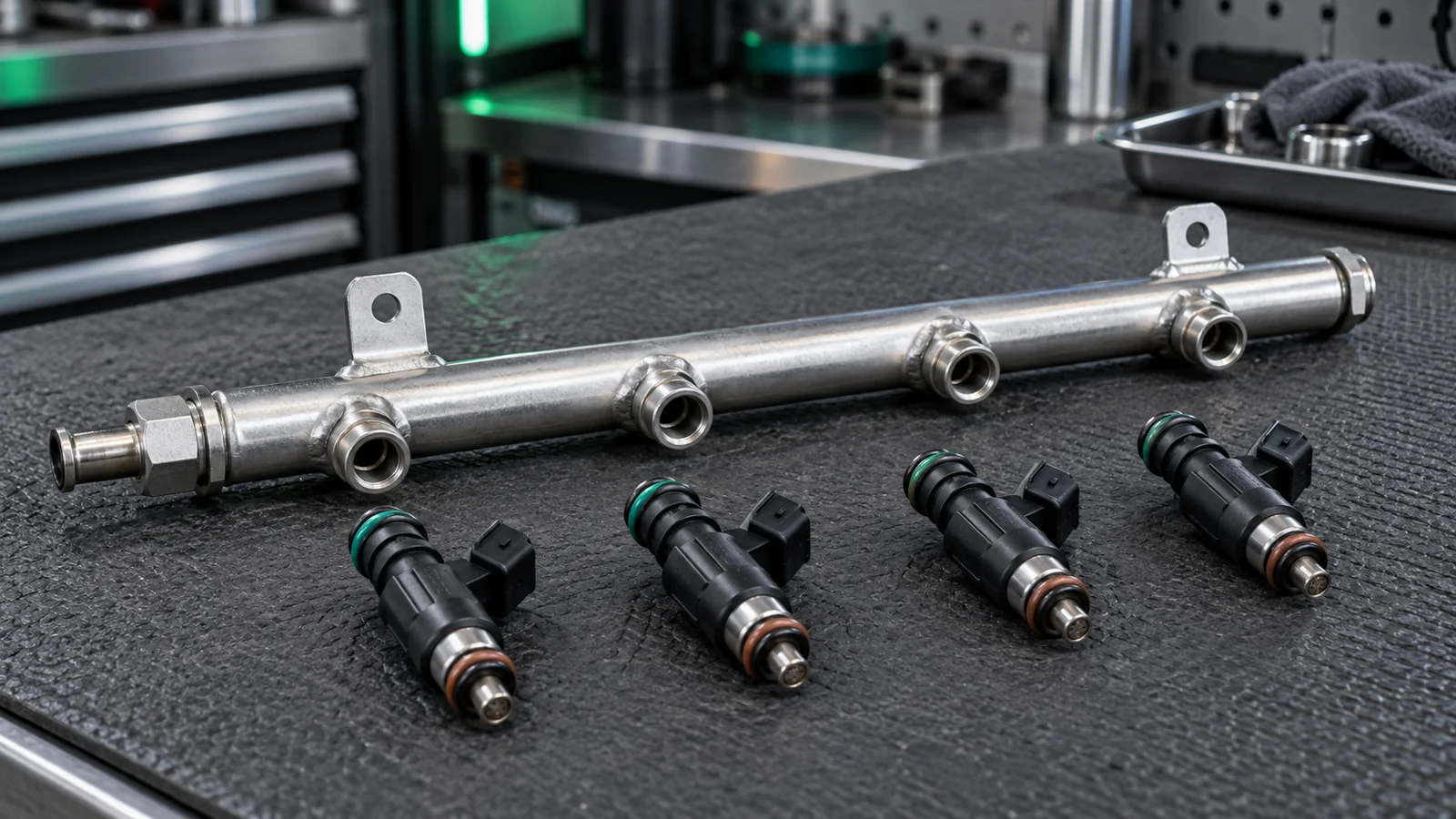

Замена топливных форсунок Lada Vesta
ИсполнениеРанний 1,8 л, 122 л.с.
Рабочее местоСнятый двигатель на стенде
УплотненияНовые при каждом снятии
Главный рискУтечка топлива после сборки
Какая рампа подходит под этот порядок
Проверьте код двигателя и фактически установленную рампу. В технологической инструкции 40207 для рассматриваемого ВАЗ-21179 рампа крепится двумя болтами с внутренним шестигранником 5 мм и шайбами. Впускной модуль удерживают два болта и три гайки М8, дополнительно сверху стоят две гайки М6 со специальными шайбами. Три гайки крепят дроссельный патрубок. Эти признаки важны не меньше надписи «1,8» в документах автомобиля.
| Установленное исполнение | Как пользоваться инструкцией | Что нельзя переносить |
|---|---|---|
| Ранний ВАЗ-21179, 122 л.с., рампа на двух болтах под шестигранник 5 мм | Стендовые снятие, замена отдельных форсунок и обратная сборка описаны ниже. | Не превращать этот маршрут в обещание доступа на автомобиле без отдельной карты. |
| ВАЗ-21179 с другим креплением рампы | Проверить собственную ремонтную карту. В каталоге 2019 года также показано крепление со шпильками, вставками и гайками. | Не считать момент двух болтов нормой для иной опоры или гайки. |
| ВАЗ-21129, H4M, поздний 1,8 EVO, Vesta Sport или нештатная рампа | Использовать процедуру своего двигателя и установленного комплекта. | Не заимствовать доступ, форсунки, сопротивление обмотки и моменты из этой таблицы. |
Форсунку выбирают по VIN, каталожному исполнению двигателя и маркировке снятой детали. Одинаковый разъём или похожая длина не доказывают совпадение производительности и распыла. В каталоге ранних рамп форсунки 1,6 и 1,8 л имеют разные номера, хотя пружинная клипса у показанных узлов общая. Это подтверждает способ фиксации, но не взаимозаменяемость самих форсунок.
Здесь выполняется механическая замена подтверждённо неисправной детали. Пропуски зажигания, трудный пуск и повышенный расход сами по себе не доказывают дефект форсунки. До покупки исключают неисправности зажигания, проводки и подачи топлива. Проверку распыла и герметичности снятой форсунки проводят на предназначенном для этого оборудовании, а не распыляют бензин рядом с работающим мотором.
Что подготовить до разборки
Начальное условие — холодный снятый двигатель, надёжно закреплённый на ремонтном стенде. Топливная магистраль уже отсоединена в ходе снятия агрегата после штатного сброса давления, питание автомобиля отключено. Не разъединяйте находящуюся под давлением магистраль ради ускорения доступа. Снятие и возврат силового агрегата, восстановление топливоподачи и обслуживание кондиционера остаются отдельными сервисными операциями.
Работайте в проветриваемом месте без открытого огня, курения и источников искры. Подготовьте подходящую ёмкость для остатков бензина, защитные очки и перчатки. Очистите наружную поверхность узла до открытия рампы и впускных каналов. Остатки топлива сохраняются в рампе даже после сброса давления. Промасленные салфетки и слитые остатки собирают отдельно для безопасной утилизации.
| Группа | Что потребуется | Зачем |
|---|---|---|
| Крепёж впуска и рампы | Головки 10 и 13 мм, удлинитель, внутренний шестигранник 5 мм, крестовая и плоская отвёртки, плоскогубцы | Отделить жгуты, направляющую щупа, дроссель, впуск и рампу. |
| Стендовый доступ через навесное оборудование | Головки 10, 13 и 17 мм, Torx T55, инструмент для удержания и натяжения вспомогательного ремня | Снять и вернуть уже отсоединённые от автомобиля генератор, компрессор и кронштейн по заводскому маршруту. |
| Контроль сборки | Динамометрический ключ с диапазонами, позволяющими контролировать малые и большие моменты из таблицы ниже | Не затягивать гайки 3–5 Н·м ключом, для которого такой диапазон недоступен. |
| Детали и чистота | Подходящие новые форсунки, новые уплотнительные кольца, уплотнения каналов впуска и дросселя, две новые стяжки жгута, чистое моторное масло, безворсовые салфетки и чистые заглушки | Восстановить герметичность и исходную фиксацию проводки без попадания грязи. |
Подбирайте уплотнения под конкретную форсунку. Верхнее и нижнее кольца не следует считать одинаковыми только по внешнему сходству. Если новая форсунка поставляется с кольцами, проверьте их комплектность и состояние. Деформированные фиксаторы, повреждённые разъёмы, треснувшие посадочные места и неизвестный крепёж нужно заменить или идентифицировать до сборки.
Как снять рампу, заменить форсунки и собрать двигатель
Зафиксируйте исходное расположение деталей
Проверьте устойчивость двигателя на стенде и отсутствие подключённого питания или топливоподачи. Запомните либо сфотографируйте прокладку жгутов, положение разъёмов, шайб и шланга вентиляции картера. Крепёж каждого узла складывайте отдельно. Не начинайте работу, если фактическая рампа не соответствует описанному исполнению на двух болтах.
Освободите вспомогательный ремень
Если навесное оборудование ещё стоит на снятом двигателе, уберите заглушку натяжного ролика. Ослабьте его гайку и переведите ролик против часовой стрелки в верхнее положение, используя головку 13 мм и Torx T55. Снимите ремень. Этот шаг относится к показанному стендовому приводу с регулируемым роликом, а не к любому приводу Весты.
Снимите мешающее навесное оборудование
Отсоедините электрические колодки компрессора и генератора. Компрессор снимите после отворачивания трёх болтов головкой 10 мм, генератор — после четырёх болтов той же головкой. Затем отверните крепёж кронштейна навесных агрегатов головками 13 и 17 мм и снимите кронштейн. На этом рабочем месте агрегат уже отделён от автомобиля. Не вскрывайте заправленные трубопроводы кондиционера по этому шагу.
Уберите жгут катушек с впускного модуля
Освободите колодки катушек зажигания и крепления их жгута к впуску. Отверните головкой 10 мм болт его массовой клеммы и сохраните шайбу. Освободите общий разъём из держателя на кронштейне и снимите жгут с двигателя. Тяните за корпус разъёма после освобождения фиксатора, а не за провода. Сами свечи и катушки ради этой операции не снимают.
Снимите направляющую щупа
Крестовой отвёрткой отверните винт крепления направляющей к модулю впуска. Сохраните шайбу. Выньте трубку вместе с указателем уровня масла и её уплотнителем. Защитите открывшееся место от грязи, осмотрите кольцо трубки и не оставляйте его незамеченным в посадочном отверстии.
Отделите дроссель и нижний шланг вентиляции
Плоскогубцами отожмите хомут нижнего шланга вентиляции картера и снимите шланг с патрубка блока цилиндров. Головкой 10 мм отверните три гайки дроссельного патрубка, снимите шайбы, сам патрубок и старый уплотнитель. Уложите узел на чистую поверхность, не повреждая заслонку и электрический разъём.
Снимите впускной модуль
Отверните две верхние гайки М6 головкой 10 мм и снимите специальные шайбы. Освободите крепления жгута форсунок к модулю. Головкой 13 мм отверните два болта и три гайки М8, снимите шайбы, затем модуль и уплотнения газовых каналов. Сразу закройте впускные отверстия чистыми заглушками. Не допускайте попадания снятого крепежа в головку цилиндров.
Освободите проводку форсунок
Отсоедините четыре колодки от форсунок и колодку датчика детонации. Разрежьте две стяжки крепления жгута к рампе, не задевая изоляцию. Освободите общий разъём из держателя. Если жгут снимается целиком, отсоедините также оставшиеся подключения к клапану регулирования впускного распредвала и датчику фаз. Генератор и компрессор уже отключены при стендовом доступе. Не выдёргивайте жгут, пока остаётся хотя бы одно удерживающее его соединение.
Выньте рампу с форсунками
Внутренним шестигранником 5 мм отверните два болта крепления рампы и снимите шайбы. Подставьте ёмкость для остаточного топлива. Выведите рампу с форсунками из посадочных мест без перекоса, поддерживая сборку за рампу. Не поддевайте распылители отвёрткой и не используйте проводку как ручку. Закройте открытые отверстия от грязи.
Извлеките заменяемую форсунку
На чистом рабочем месте освободите пружинную клипсу, удерживающую форсунку в штуцере рампы. Запомните её посадку в канавках. Затем выньте форсунку, преодолевая сопротивление уплотнительного кольца. Не зажимайте распылитель и не роняйте деталь. Если заменяется несколько форсунок, повторите операцию отдельно с каждой и сохраняйте их положение до окончательной проверки маркировки.
Подготовьте новую деталь и уплотнения
Сопоставьте маркировку и каталожную применимость новой форсунки, состояние разъёма и мест установки колец. Уберите прежние кольца со снятых форсунок, которые будут возвращаться. Установите новые подходящие уплотнения без перекручивания и повреждения кромок. Нанесите на них тонкий слой чистого моторного масла. Старое кольцо не возвращают только потому, что оно ещё выглядит целым.
Соберите рампу с форсунками
Введите форсунку с подготовленным верхним уплотнением в её гнездо рампы и верните исправную пружинную клипсу в предусмотренное положение. Проверьте, что фиксатор действительно удерживает деталь, а не остался рядом с канавкой. Соберите остальные снятые форсунки тем же способом. Проверьте отсутствие забытых старых колец в гнёздах и чистоту нижних уплотнений перед установкой сборки.
Верните рампу и её жгут
Снимите защитные заглушки с посадочных мест и равномерно установите сборку, не срезая уплотнения. Рампа должна занять своё положение до окончательной затяжки. Установите оба болта с шайбами и затяните их моментом 9–14 Н·м. Не стягивайте перекошенную рампу крепежом. Подключите четыре колодки форсунок и закрепите жгут двумя новыми стяжками без пережатия проводов.
Установите впускной модуль
Поставьте нижний шланг вентиляции на патрубок крышки головки и закрепите хомутом. Установите в модуль новые уплотнения газовых каналов и проведите шланг через предусмотренное отверстие. Уберите заглушки впускных каналов, убедитесь в чистоте и поставьте модуль. Два болта и три гайки М8 с шайбами затяните моментом 21–26 Н·м. Две верхние гайки М6 со специальными шайбами затяните отдельно, моментом 3–5 Н·м. Верните крепления жгута к модулю.
Верните дроссель, вентиляцию и щуп
Установите новый уплотнитель дроссельного патрубка, сам патрубок и три гайки с шайбами. Затяните гайки моментом 5–8 Н·м. Восстановите нижнее соединение шланга вентиляции с патрубком блока и посадку хомута. Верните направляющую щупа с исправным уплотнением, закрепите её исходным винтом и шайбой. Проверьте, что шланг не защемлён модулем и не упирается в привод.
Соберите снятое навесное оборудование
Поставьте кронштейн навесных агрегатов. Его болты М8 затяните моментом 15–24 Н·м, болты М10 — 33–52 Н·м. Верните генератор с четырьмя болтами и компрессор с тремя болтами. Для их креплений инструкция задаёт 22–28 Н·м. Используйте исходные места и предусмотренные шайбы, не заменяйте крепёж похожим по размеру головки.
Установите и проверьте вспомогательный ремень
Уложите ремень последовательно на демпфер коленчатого вала, шкив компрессора, шкив генератора и натяжной ролик. Переведите ролик по часовой стрелке в нижнее положение и затяните его гайку моментом 30–36 Н·м. Верните заглушку. Поверните коленчатый вал за болт демпфера на два оборота по часовой стрелке и проверьте, что все ручьи ремня правильно вошли в канавки шкивов.
Восстановите остальные электрические соединения
Подключите жгут к катушкам, верните его крепления на впуск и общий разъём в держатель. Массовую клемму закрепите болтом с шайбой, моментом 4–8 Н·м. Восстановите отсоединённые колодки генератора, компрессора, клапана регулирования впускного распредвала, датчиков фаз и детонации. Проверьте фиксаторы и прокладку проводов вдали от ремня, острых кромок и горячих деталей.
Подготовьте двигатель к штатной проверке
До пуска двигатель возвращают на автомобиль по его собственной карте установки либо подключают к испытательному стенду по инструкции оборудования. Восстанавливают предусмотренные системы, уровни рабочих жидкостей и герметичное топливное соединение. Этот этап выполняет специалист, отвечающий за снятие агрегата. Не запускайте двигатель на обычном разборочном стенде и не проверяйте распыл форсунки открытой подачей бензина.
Проверьте отсутствие утечек и работу двигателя
После восстановления топливоподачи осмотрите рампу, соединение магистрали и места уплотнений. При обнаружении бензина пуск не выполняют. Если соединения сухие, выполните штатный пуск и повторно проверьте герметичность при работающем двигателе. При течи, запахе бензина, новом неустойчивом ходе, постороннем шуме или другой неисправности заглушите мотор и выясните причину. Только после устранения дефекта допускается дальнейшая проверка.
Моменты затяжки для описанного стендового исполнения
Все значения в таблице взяты из заводской инструкции 40207 для раннего ВАЗ-21179. Они привязаны к конкретному соединению, а не только к размеру ключа. Особенно легко перепутать верхние гайки впуска с креплением дросселя: обе группы требуют головку 10 мм, но нормы у них разные.
| Соединение | Крепёж | Момент, Н·м | Условие |
|---|---|---|---|
| Рампа форсунок | Два болта, внутренний шестигранник 5 мм, шайбы | 9–14 | Именно болтовое исполнение рисунка 9 инструкции. |
| Основное крепление впускного модуля | Два болта и три гайки М8 с шайбами | 21–26 | Новые уплотнения каналов, модуль без перекоса. |
| Верхнее крепление впускного модуля | Две гайки М6 со специальными шайбами | 3–5 | Не применять момент основного крепления М8. |
| Дроссельный патрубок | Три гайки М6 с шайбами | 5–8 | Новый уплотнитель. |
| Массовая клемма жгута катушек | Болт и шайба | 4–8 | Штатная точка крепления к двигателю. |
| Кронштейн навесных агрегатов | Болты М8 | 15–24 | Не смешивать с болтами М10. |
| Тот же кронштейн | Болты М10 | 33–52 | Возврат снятого стендового оборудования. |
| Генератор | Четыре болта | 22–28 | Не момент массовой клеммы. |
| Компрессор кондиционера | Три болта | 22–28 | Без самовольного вскрытия заправленного контура. |
| Натяжной ролик вспомогательного ремня | Гайка ролика | 30–36 | После перевода ролика в рабочее нижнее положение. |
Как принять работу после замены
Герметичность. Рампа, форсунки и топливное соединение должны оставаться сухими после восстановления давления и при работе двигателя. Капля или влажный след бензина — причина остановки. Протереть место и продолжить поездку недостаточно. Давление снова сбрасывают штатным способом, проверяют посадку и заменяют повреждённое уплотнение либо соединение.
Впуск и проводка. Модуль установлен на новых уплотнениях, дроссель закреплён отдельно, вентиляция картера восстановлена, разъёмы защёлкнуты. Новое троение после сборки может быть связано с забытым разъёмом, ошибкой подключения или подсосом воздуха. Нельзя сразу объявлять новую форсунку неисправной и повторять замену.
Исправность заменённого узла. При корректном подборе, герметичной установке и исправных остальных системах проверяют, исчезла ли исходная неисправность. Если симптом сохраняется, нужна предметная диагностика с проверкой питания, управления и работы цилиндра. Стирание кода ошибки само по себе не подтверждает результат ремонта.
Граница допуска к эксплуатации. Течь топлива, незафиксированная рампа, повреждённый фиксатор, защемлённый жгут, неправильная укладка ремня и новые выраженные перебои исключают передачу автомобиля в обычную эксплуатацию. Исправность проверяют до поездки, а не по отсутствию лужи под уже уехавшей машиной.
Какие ошибки чаще всего портят замену
Поставить похожую форсунку вместо подходящей. Клипса может совпадать, а дозирование топлива — нет. Сопоставляйте каталожное исполнение и маркировку, не ограничивайтесь внешними размерами.
Оставить прежние кольца. Уплотнение получает нагрузку при извлечении. Новые кольца и тонкая смазка перед посадкой предусмотрены ремонтной процедурой, а не являются необязательным косметическим шагом.
Не посадить клипсу в канавки. Форсунка должна удерживаться предусмотренным фиксатором. Недопустимо заменять его затяжкой рампы, проволокой или случайной стяжкой.
Затянуть весь впуск одним моментом. Основной крепёж М8, верхние гайки М6 и гайки дросселя имеют разные нормы. Большой момент на малом крепеже не улучшает герметичность.
Смешать болтовое и шпилечное исполнения. Указанные 9–14 Н·м относятся к двум болтам рампы из инструкции 2016 года. Каталожная схема другого крепления не даёт права применить к нему тот же момент.
Связанные проверки топливной системы
Проверка и очистка форсунок помогает отделить механическую замену от диагностики и оценить результат стендовой проверки.
Давление и герметичность топливной рампы — отдельные вопросы, которые нельзя решить одной заменой форсунки без проверки питания системы.
Топливные трубки, шланги и соединения требуют проверки, если бензин появляется не у кольца форсунки, а у подключения магистрали.
Источники процедуры и границы данных
- АВТОВАЗ: ТИ 40207, стендовый ремонт 21179
- АВТОВАЗ, технологическая инструкция 3100.25100.40207 «Двигатель ВАЗ-21179 — ремонт», утверждена 24.10.2016. Листы 2–6 описывают условия стендового ремонта, доступ к впуску и снятие рампы. Листы 42–44 задают установку рампы, новые уплотнения впуска и дросселя, восстановление навесного оборудования и проводки. Лист 45 определяет переход к испытательному стенду или возврату двигателя на автомобиль и остановку при обнаружении неисправностей. Цикл обкатки полностью перебранного двигателя не назначен обязательным после одной замены форсунок.
- Третий Рим / Азбука: замена отдельной форсунки
- «Lada Vesta. Руководство по эксплуатации, техническому обслуживанию и ремонту», Алексей Кондратьев и Игорь Горфин, «Третий Рим» / «Азбука», 2016, ISBN 978-5-91774-987-7, раздел «Снятие и установка топливных форсунок», страницы 107–108. Использованы показанный способ освобождения пружинного фиксатора, извлечение из рампы, обязательные новые кольца, их тонкая смазка моторным маслом и контроль утечек. Электрический диапазон обмотки из процедуры двигателя 1,6 л на двигатель 1,8 л не перенесён.
- Каталог 2019: сравнение конструкции рамп
- Каталог Vesta, Vesta SW, Vesta Cross и Vesta Sport по состоянию на октябрь 2019 года, схемы 124110 и 124210: сопоставлены разные форсунки, общая клипса 21127-1132032-00 и различия крепления рамп. Каталог используется для идентификации конструкции, а не как источник ремонтных моментов. Применимость конкретной запчасти всё равно проверяют по VIN и установленному узлу.
