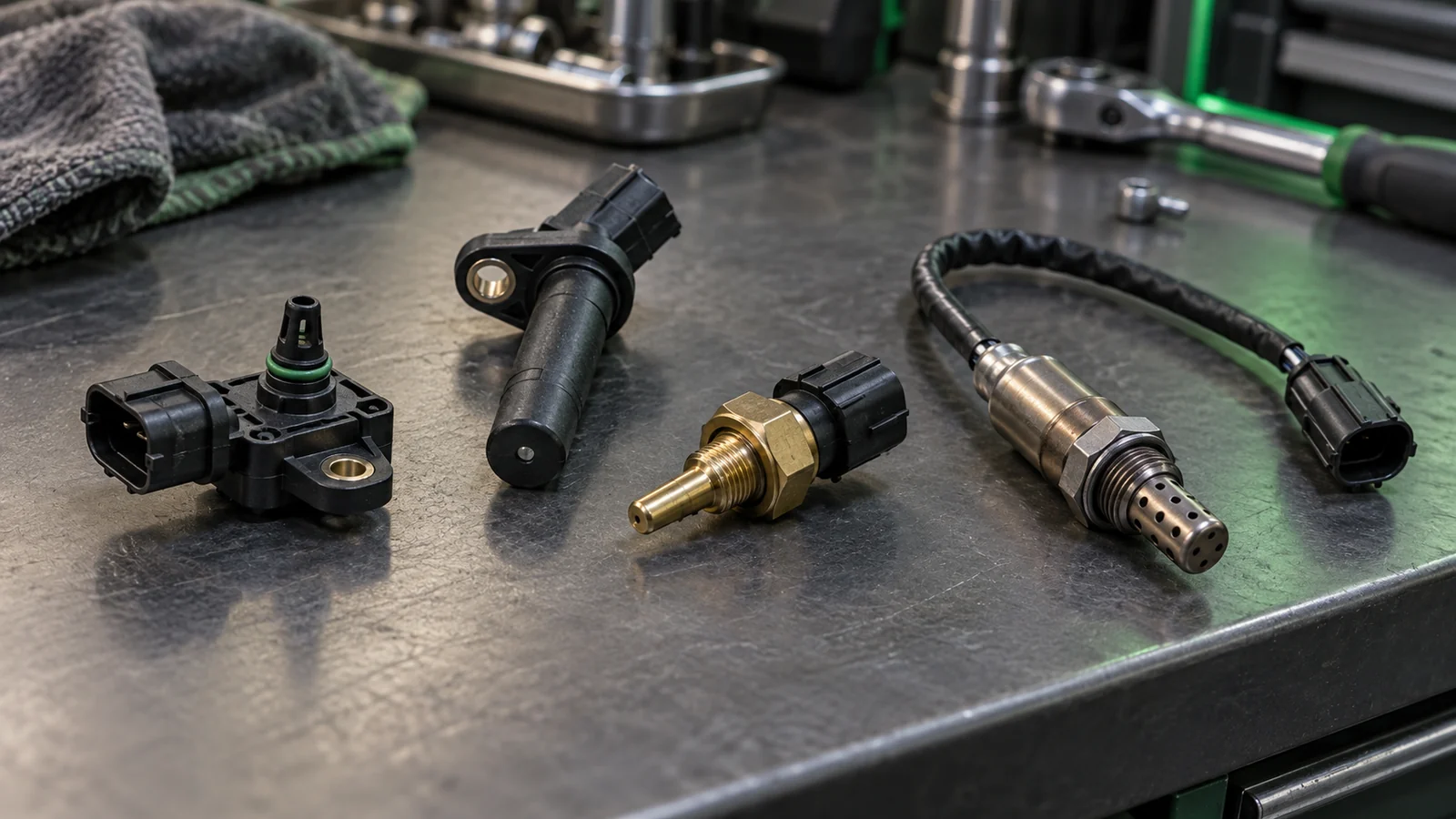

Датчики двигателя Lada Vesta

Для какого двигателя приведено расположение датчиков?

Основа справочника — заводская ТИ АВТОВАЗ 3100.25100.12056 для двигателя ВАЗ-21129 с контроллером М86, Евро-5, редакция ноября 2015 года. Ниже собраны ориентиры по узлам и названиям сигналов именно этой системы. Сначала подтвердите двигатель и управление, затем ищите конкретный элемент. Название комплектации или одинаковый объём 1,6 л сами по себе этого не подтверждают.

Для 21179, H4M, других контроллеров и изменённого оборудования нужна документация соответствующего исполнения. Справочник помогает отличить датчики и перейти к нужной проверке. Он не назначает замену по симптому, не даёт общую распиновку и не подтверждает применимость детали по внешнему виду.

Где искать основные датчики 21129 с М86?

Удобнее искать по узлу установки, а не по цвету пластика и направлению «слева на фотографии». ДДТВ находится на впуске, ДТОЖ связан с термостатом, датчик детонации — с блоком цилиндров, ДПКВ — с крышкой масляного насоса. Датчик фаз установлен на головке возле шкива впускного распредвала. У кислородных датчиков важен порядок относительно нейтрализатора.

В таблице приведены ориентиры из указанной ТИ. Она не является инструкцией по разборке: доступ, отключение питания, снятие соседних деталей и инструмент определяют по отдельной операции. Если расположение и конструкция не совпадают, сначала уточните исполнение автомобиля. Снимать похожий разъём наугад ради проверки названия не нужно.

Что проверить до поиска и отключения разъёма?

Запишите обозначение двигателя и контроллера, название искомого датчика и причину поиска. Разделяйте осмотр, проверку цепи и замену. Для них может требоваться разное состояние автомобиля и разный доступ. Общая карта расположения не означает разрешение отсоединять все колодки при работающем двигателе или включённом зажигании.

Сначала сопоставьте название с узлом и документом. Осмотр проводки выполняют без натяжения жгута и работы возле горячих или движущихся частей. Для снятия переходят к применимой инструкции. Если ранее менялись двигатель, дроссель, жгут или выпуск, сверка фактической конструкции особенно важна: внешний кузов автомобиля при этом мог остаться прежним.

1. 1

   Подтвердите исполнение

   Запишите двигатель, контроллер и сведения об изменённом оборудовании.

2. 2

   Уточните название

   Различайте ДДТВ, ДТОЖ, ДПКВ, ДФ и кислородные датчики.

3. 3

   Найдите узел установки

   Сопоставьте ориентир таблицы с конструкцией автомобиля.

4. 4

   Выберите нужную операцию

   Расположение, электрическая проверка и замена решают разные задачи.

5. 5

   Подготовьте работу по инструкции

   Условия отключения, доступ и инструмент возьмите из применимой процедуры.

Где находится ДДТВ и почему ДАД и ДТВ нельзя считать двумя корпусами?

В описанной системе датчик давления и температуры воздуха установлен на модуле впуска. Он объединяет датчик абсолютного давления во впускном коллекторе и датчик температуры впускного воздуха. Поэтому два параметра в сканере не означают, что на автомобиле обязательно имеются два отдельных корпуса с двумя разъёмами.

По сигналу давления контроллер рассчитывает количество воздуха, а температурный элемент оценивает нагрев впускного воздуха. Названия ДАД и ДТВ описывают разные измерения внутри ДДТВ. Расположение, четыре контакта и применимая таблица температурного элемента разобраны в материале о датчике давления и температуры воздуха. Значения разных измерений не сравнивают между собой как одинаковые сигналы.

Где находится ДТОЖ и как отличить его от датчика воздуха?

По ТИ датчик температуры охлаждающей жидкости установлен в потоке жидкости двигателя на термостате, у головки блока цилиндров. Это другой измеряемый контур, чем воздух в модуле впуска. Сходное слово «температура» в диагностическом приборе не делает эти параметры взаимозаменяемыми и не подтверждает одинаковую характеристику датчиков.

Перед измерением уточните название параметра и условия проверки. Для ДТОЖ важна температура охлаждающей жидкости, а не произвольное значение воздуха возле машины. Само нахождение разъёма ещё не требует снятия датчика с разгерметизацией системы. Назначение и характерные вопросы собраны в обзоре датчика температуры охлаждающей жидкости, замену выбирают отдельно.

Где установлен датчик детонации?

ТИ размещает датчик детонации на блоке цилиндров двигателя 21129. Его пьезокерамический элемент преобразует вибрации в электрический сигнал, по которому управление распознаёт детонационные процессы. Ориентир для поиска — блок, а не корпус впуска, термостат или провод кислородного датчика. Сначала сопоставьте узел установки с рисунком применимой документации.

Стук, который слышен человеку, не является готовым диагнозом неисправного ДД. Важны состояние цепи, крепление и результаты предусмотренных проверок. Порядок исследования собран в проверке датчика детонации. Здесь не назначается универсальный способ стучать по двигателю или момент крепления от другого датчика. Сначала уточняют причину обращения и соответствующую карту.

Где находится ДПКВ и какой ориентир у его рабочей части?

Для 21129 указанная ТИ устанавливает датчик положения коленчатого вала на крышке масляного насоса. Он работает с задающим диском, объединённым со шкивом привода генератора. По импульсам контроллер определяет положение и частоту вращения коленвала. Ищите соответствующий узел, а не переносите место датчика с другой марки двигателя.

Изображение коленвала в сканере, нулевые обороты при прокрутке и код неисправности относятся к диагностике сигнала. Они не доказывают причину без проверки цепи и условий. Отдельные ориентиры доступа приведены в материале о расположении датчика коленвала. Размер зазора, сопротивление и способ снятия берут из применимой операции, а не из масштаба картинки.

Где находится датчик фаз и чем он отличается от ДПКВ?

Датчик фаз двигателя 21129 установлен на головке блока возле шкива впускного распределительного вала. В ТИ используется обозначение ДФ, в обиходе — датчик распредвала или ДПРВ. Он помогает организовать последовательный впрыск по фазе. ДПКВ связан с коленвалом и задающим диском, поэтому это разные элементы и разные места установки.

На рисунке 1.1-08 ТИ модуль впуска снят для показа расположения. Это подпись иллюстрации, а не самостоятельное требование повторять всю показанную разборку при любом осмотре. Подробные вопросы о сигнале и различиях собраны в обзоре датчика распредвала. Похожая колодка не подтверждает одинаковое назначение, распиновку и артикул с ДПКВ.

Как различить управляющий и диагностический датчики кислорода?

Управляющий датчик кислорода находится до нейтрализатора и даёт обратную связь для управления топливоподачей. Диагностический установлен после нейтрализатора и используется при контроле его работы. Основной ориентир — положение относительно нейтрализатора и назначение сигнала, а не только длина провода или словесное название «первый» в чужой инструкции.

Место крепления держателя колодки также нельзя путать с местом чувствительного элемента в выпуске. При поиске проследите принадлежность провода без натяжения и вмешательства в горячую систему. Разделение узлов и снятие описаны в инструкции по замене датчиков кислорода. Их электрические сигналы и контрольные условия рассматривают по соответствующей диагностической карте.

Где искать датчики положения дроссельной заслонки?

В системе с электронным дросселем ТИ описывает два датчика положения заслонки в составе дроссельного патрубка с электроприводом. Наличие двух каналов в приборе не означает два отдельных наружных датчика, которые нужно искать по всему моторному отсеку. Датчики показывают положение самой заслонки, а не желание водителя нажать газ.

Положение педали, заданное положение заслонки и фактическое положение относятся к разным данным. При обращении по ошибке сравнивают именно параметры предусмотренной карты и их условия. Отдельная диагностика каналов разобрана в материале о кодах электронного дросселя. По этому справочнику не назначается покупка отдельного потенциометра для любого дроссельного узла.

Почему часть входных сигналов приходит из салона и блока ABS?

Два датчика положения педали акселератора входят в состав электронной педали в салоне. Они связаны с её рычагом и передают запрос водителя контроллеру. Поиск этих датчиков возле корпуса дросселя смешивает два узла: педаль задаёт действие, а датчики дросселя сообщают положение заслонки. У каждого узла собственное соединение и диагностические условия.

Для описанной ТИ информация о скорости автомобиля поступает в ЭСУД от блока ABS по CAN. Поэтому нельзя автоматически назначать отдельный датчик скорости на коробке только по аналогии с другой моделью. Выключатели педалей также дают входные сигналы, но их расположение и проверку рассматривают отдельно от датчиков, установленных непосредственно на двигателе.

Можно ли определить нужный датчик по разъёму или фотографии?

Фотография помогает сравнить видимые признаки, но не подтверждает электрическую схему и применимость. Сначала определите узел установки и обозначение в документации, затем маркировку детали, тип соединения и условия поставки. Одинаковое число контактов или похожий цвет не означает одинаковое назначение выводов и допустимость взаимной замены.

Колодку жгута, ответную часть датчика и сторону просмотра схемы различают до любого измерения. Не переносите нумерацию с фотографии соседнего устройства. Если схема относится к другому двигателю или контроллеру, сначала найдите нужную редакцию. Это особенно важно после ремонта жгута, замены двигателя и установки нештатных компонентов, когда внешняя похожесть сохраняется, а соединения уже изменены.

Означает ли код по датчику, что нужно сразу его менять?

Код относится к обнаруженному условию работы цепи или сигнала. Среди причин могут оказаться сам элемент, соединение, проводка, питание и условия измерения. Сначала сохраните сведения об эпизоде, точный код и применимость карты. Затем выполняйте её проверки в указанном порядке. Общая карта расположения помогает найти узел, но не выбирает неисправную деталь за диагноста.

Например, слово «температура» без уточнения воздуха или жидкости ведёт к проверке другого элемента. Название датчика в списке ошибок также не разрешает использовать универсальную норму сопротивления. Важны состояние подключения, температура, режим двигателя и канал измерения, если они предусмотрены картой. Замена исправного компонента не устранит обрыв в жгуте или ошибку выбора документа.

Как подобрать замену и перейти к нужной инструкции?

До заказа сопоставьте двигатель, управление, исходную маркировку и каталог для конкретного исполнения. Для кислородных датчиков дополнительно различайте управляющее и диагностическое назначение, для ДДТВ — объединённый узел, для электронных педали и дросселя — состав сборки. Универсального артикула «датчик Весты» не существует, а совпадение фотографии недостаточно для покупки.

После определения узла переходите к отдельному материалу о проверке или замене по ссылкам выше. Там должны быть условия работы, последовательность и контроль результата. Если фактическая конструкция не совпала со справочником 21129/М86, остановитесь на уточнении применимости. Общая навигационная карта остаётся ориентиром по названиям и не заменяет документы другого исполнения автомобиля.
