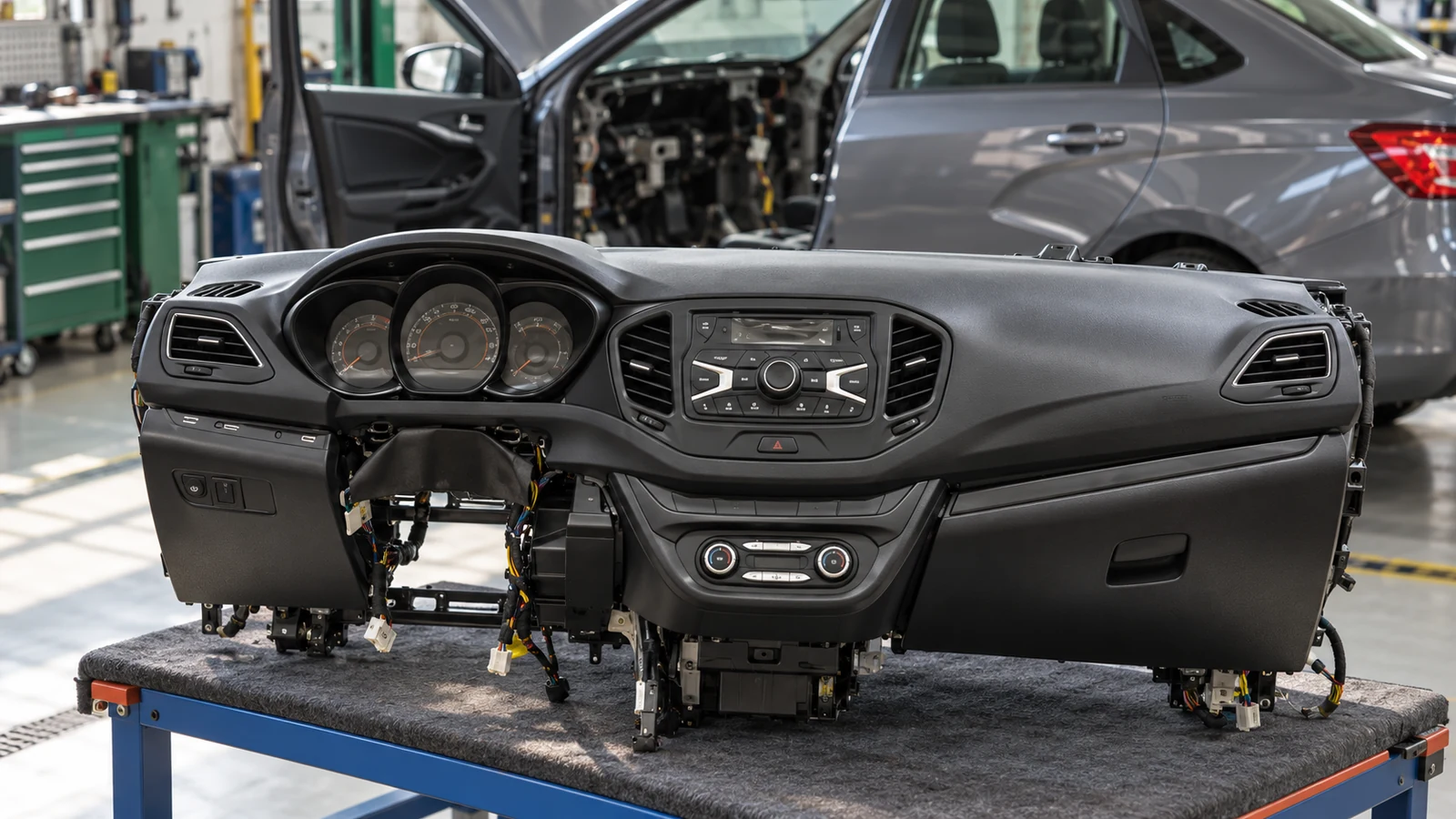

Снятие и установка панели приборов Lada Vesta

Чем отличаются каркас, модуль панели и комбинация приборов?

Словом «торпедо» называют разные детали, поэтому перед ремонтом нужно уточнить объект работы. В ранней заводской ТИ 3100.25100.20589 модуль панели включает поперечину, проводку с монтажным блоком, климатический блок и каркас с установленными приборами и дефлекторами. Это крупная сборка, а не только наружная пластиковая деталь.

Каркас в этой карте снимают с поперечины отдельно. Комбинация приборов с циферблатами также является отдельным узлом. Если задача касается только неё, полный модуль разбирать по этому поводу не следует: объём доступа описан в инструкции, как снять комбинацию приборов.

Как понять, подходит ли найденная инструкция к моей Весте?

Сопоставьте год и исполнение автомобиля, вид панели, мультимедиа, управление климатом и состав узла, который нужно извлечь. Ниже разделены две операции из ТИ 2015 года для описанной в ней ранней панели. Фотография похожего пластика не подтверждает совпадение проводки и креплений.

Для Vesta NG и другого исполнения нужна соответствующая ремонтная документация. Нельзя объявлять её равной ранней карте только потому, что в обоих случаях снимают торпедо. Если исполнение не установлено, сначала уточняют документацию и объём работ, а не покупают универсальный набор крепежа.

Что нужно учесть до начала работ рядом с подушками безопасности?

РЭ Vesta от 25.06.2026 относит ремонт, диагностику и замену компонентов системы пассивной безопасности, а также работы с панелью приборов и рулевым колесом к дилеру LADA. Оно запрещает самовольное вмешательство в систему. Это важно учитывать ещё при выборе исполнителя ремонта.

В ранней карте демонтаж начинается с отсоединения провода массы от аккумуляторной батареи. Однако одна эта операция не заменяет весь порядок обращения с системой безопасности. Применимые условия её отключения, проверки и последующего ввода в работу должны быть определены для конкретного автомобиля. Универсальную выдержку времени по чужой инструкции здесь не назначают.

Обязательно ли снимать рулевое колесо вместе с панелью?

В разделе 14 ранней ТИ описано снятие кожухов, отсоединение электрических колодок и освобождение крепления рулевого узла с усилителем от поперечины. Затем узел опускают на пол салона. Раздел 15 при снятии каркаса ссылается на этот порядок. Это не равнозначно разборке рулевого колеса и его подушки.

В карте отдельно указано фиксированное положение рычага регулировки рулевого колеса, чтобы вал не отсоединился от усилителя. Этот пункт относится к описанному узлу. Он не подтверждает аналогичную операцию для любой рулевой колонки, а произвольное отворачивание соседних креплений не заменяет карту.

В каком порядке снимают только каркас ранней панели?

В разделе 15 сначала освобождают предусмотренные облицовки и доступ со стороны рулевого узла. Затем снимают отдельные приборы и элементы центральной части, вещевой ящик и правую боковую облицовку с её разъёмом. После этого доступны крепления каркаса к поперечине.

Последовательность ниже помогает согласовать объём работы по этой карте. Она не является разрешением разбирать систему безопасности без её применимого регламента. Если каркас не освобождается, сначала проверяют оставшиеся крепления и соединения, а не вытягивают его усилием.

1. 1

   Подтвердите карту и подготовку

   Уточните исполнение панели и условия работ с системой безопасности. В ранней карте предусмотрено отсоединение массы аккумулятора.

2. 2

   Освободите доступ

   Снимите указанные картой облицовки стоек и тоннеля. Подготовьте доступ со стороны рулевого узла по разделу 14.

3. 3

   Снимите приборы и центральные элементы

   По карте освобождают щиток, комбинацию приборов, облицовки, центральный дефлектор и мультимедиа с их соединениями.

4. 4

   Освободите правую часть

   Снимите вещевой ящик, предварительно отсоединив его светильник. Отделите правую боковую облицовку с её колодкой.

5. 5

   Снимите каркас с поперечины

   В описанном исполнении освобождают 15 винтов, затем отделяют каркас и извлекают из салона. Убедитесь, что его не удерживают оставшиеся соединения.

Сколько креплений и какой инструмент указаны в ранней карте?

В ТИ есть отдельные группы крепежа для каркаса, вещевого ящика, рулевого узла и модуля. Их нельзя складывать в одно универсальное число «болтов торпедо». Размер головки инструмента также не является диаметром резьбы или моментом затяжки.

Таблица относится к указанным операциям ранней карты. Моменты затяжки этих соединений в рассматриваемых разделах не приведены. Для ремонта их подтверждают по применимой документации, не перенося момент от соседнего узла.

Чем отличается извлечение всего модуля панели?

Раздел 14 предусматривает освобождение модуля от кузова и внешних соединений. Кроме креплений стойки к тоннелю и боковых точек, карта выделяет верхнее крепление под заглушкой у ветрового стекла. Отсоединяют предусмотренные электрические соединения, проводники массы и антенный кабель.

Из-за входящего в модуль климатического блока у этой операции есть также работы с его магистралями и сливом конденсата. Перед извлечением необходимо освободить все соединения, названные картой. Сам модуль в ранней ТИ вынимают с помощником. Это другой объём работы, чем снятие каркаса с оставшейся поперечины.

Всегда ли нужно сливать антифриз и выгружать хладагент?

В разделе 14 для снятия целого модуля предусмотрены слив охлаждающей жидкости, выгрузка хладагента на машине с климатической установкой и отсоединение соответствующих магистралей. Открытые трубопроводы кондиционера и отверстия испарителя закрывают технологическими заглушками. Это не та работа, которую заменяет стравливание через клапан.

Сам раздел 15 о каркасе не назначает эти операции для каждого снятия наружной основы панели. Но если дополнительные работы требуют открыть контур, применяют отдельную карту. При сборке целого модуля ранняя ТИ требует новые кольца в соединении трубопроводов кондиционера, смазанные компрессорным маслом. Заправку выбирают для фактической системы: различия исполнений разобраны в статье про норму заправки кондиционера.

Как не повредить стекло, разъёмы и проводку при разборке?

Для верхнего крепления модуля ранняя карта предусматривает защиту прилегающего участка ветрового стекла технологическим экраном. Боковая правая облицовка связана с колодкой выключателя подушки безопасности. Вещевой ящик, приборы и мультимедиа также нельзя извлекать, не освободив предусмотренные соединения.

До перемещения крупной детали нужно проверить, что проводка, массы, антенный кабель и другие соединения освобождены именно в объёме выбранной операции. При сборке важно вернуть их на свои места и не зажать между панелью и креплением. Видимая свободная кромка панели не доказывает, что с обратной стороны уже ничего не подключено.

Что проверить после установки панели?

В ранней ТИ установка выполняется в обратном порядке с последующей проверкой в объёме проведённых работ. Полезно заранее согласовать, какие соединения были разобраны и какой результат будет зафиксирован при выдаче автомобиля.

Закреплённая панель не заменяет проверки её оборудования. После работ с системой безопасности нужен установленный для неё контроль. Если открывались контуры отопителя или кондиционера, отдельно проверяют восстановление этих систем, а не ограничиваются внешним видом салона.

Что делать, если после сборки появились скрип или зазор?

Сначала сопоставьте новый симптом с зоной разборки. Нужно проверить посадку облицовок, возвращённые крепления и то, не оказался ли между сопрягаемыми деталями жгут или другой элемент. Усиленная затяжка без понимания причины может скрыть неправильную посадку, а не исправить её.

Зафиксируйте место и условия появления шума и вернитесь к проверке выполненных работ. Антискрипный материал не должен подменять отсутствующее крепление или мешать установке предусмотренных деталей. Если для проверки нужно снова затронуть элементы системы безопасности, объём согласуют с исполнителем по её регламенту.

Можно ли после ДТП заменить только наружную оболочку панели?

По одному внешнему виду панели нельзя подтвердить восстановление системы безопасности. РЭ требует проверять подушки после ДТП и неквалифицированного воздействия на их элементы. Состав необходимого ремонта определяют диагностикой и применимой документацией, а не только состоянием пластика.

Перетяжка, самодельное ослабление материала и стирание ошибок не являются доказательством готовности системы. В заказе на ремонт нужно отдельно зафиксировать диагностику, требуемые детали и итоговую проверку. Не следует выдавать косметическое восстановление панели за подтверждённый результат ремонта системы пассивной безопасности.
