На ранней Vesta со штатной аналоговой комбинацией сначала отключают минусовую клемму аккумулятора, отворачивают два винта облицовочного щитка и освобождают его фиксаторы. Затем отворачивают два винта самой комбинации, немного выдвигают её и отсоединяют колодку проводов. В заводской карте для этих винтов указана насадка Torx T20. Руль и подушку безопасности для описанной операции снимать не требуется.
Электрооборудование

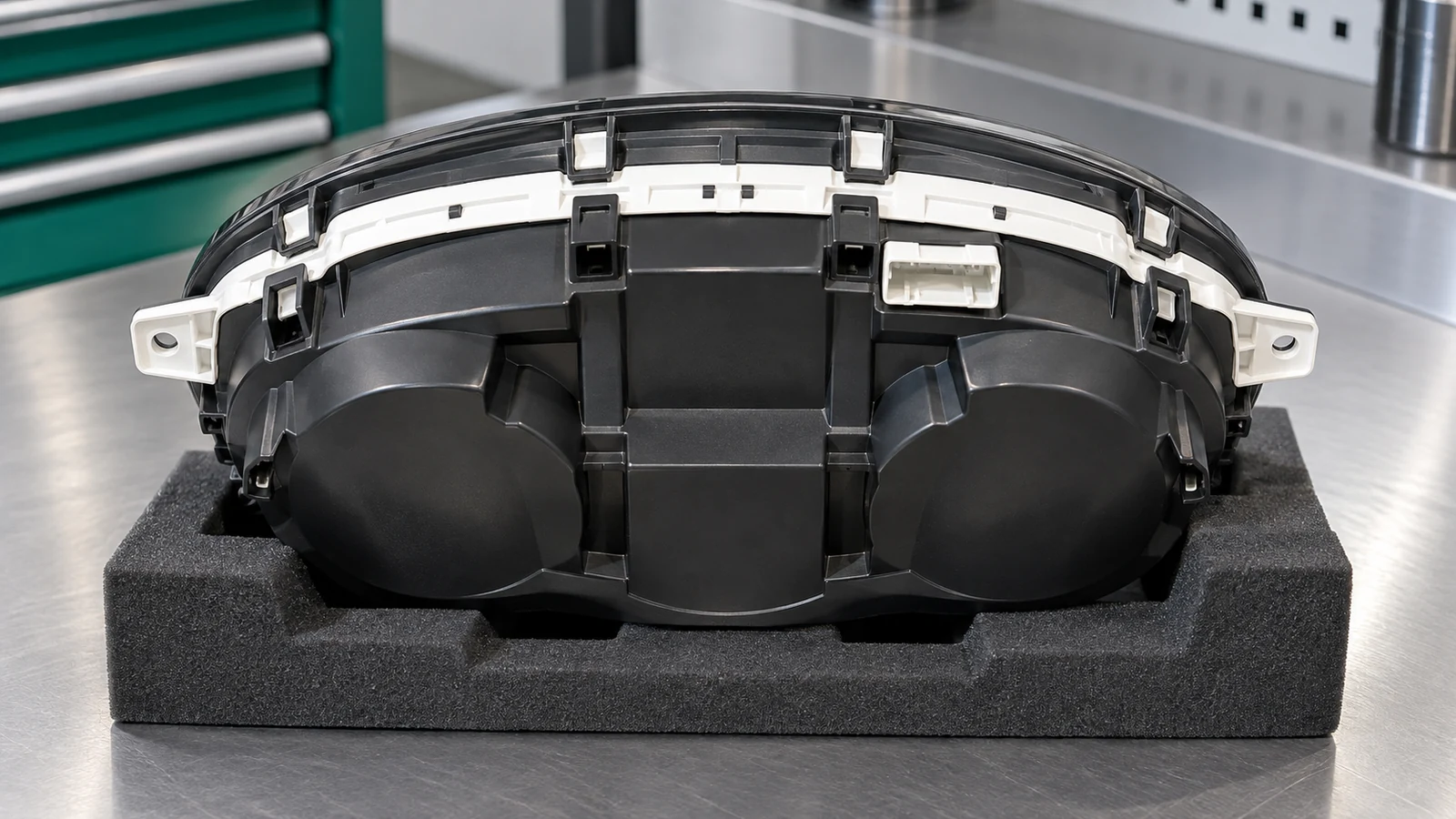

Как снять комбинацию приборов Lada Vesta
ИсполнениеРанняя аналоговая комбинация
Крепёж по картеДва плюс два винта T20
Перед разъёмомОтключить питание
Главный рискНатянуть жгут и повредить замок
Когда применима схема с четырьмя винтами
Основание — ТИ АВТОВАЗ 3100.25100.20587, раздел 5, для раннего штатного исполнения. До разборки сравните форму облицовки и расположение её винтов с рисунком 5-1. Для Vesta NG, цифровых приборных панелей и заменённых владельцем комбинаций нельзя автоматически применять тот же крепёж и способ снятия.
| Что установлено | Как поступить | Что не подтверждено этой картой |
|---|---|---|
| Штатная ранняя аналоговая комбинация с совпадающей облицовкой | Следовать порядку ниже | Совместимость с другими комбинациями при замене |
| NG или цифровая панель | Найти карту именно этой панели | Количество винтов, защёлки, разъёмы |
| Нештатный щиток, переходник или изменённая проводка | Сначала изучить документы установки и осмотреть доступный крепёж | Распиновка и логика питания стороннего оборудования |
Снятие имеет смысл для доступа к разъёму или передачи самой комбинации в ремонт. Оно не доказывает, что неисправен именно щиток. Если показания пропадают или неверны, начните с диагностики комбинации приборов: питание, входной сигнал и неисправность дисплея требуют разных проверок.
Что подготовить
- Исправную насадку T20 и ручную отвёртку, ключ на 10 для штатной минусовой клеммы, фонарь и ёмкость для винтов.
- Чистую мягкую подкладку. Прозрачное стекло комбинации легко поцарапать пылью, лежащей на жёсткой поверхности.
- Фотографии панели до разборки: показания, состояние индикаторов, зазоры. Это помогает отличить прежнюю неисправность от появившейся после работы.
- Доступ к капоту и безопасное место стоянки. Выключите зажигание и потребители, дождитесь завершения работы электроники, затем отключите минусовую клемму по руководству автомобиля.
Не проверяйте разъём замыканием контактов.
Для снятия не нужно подавать питание на снятую комбинацию, вставлять контрольную лампу в колодку или вмешиваться в жгут рулевой колонки. Если за панелью обнаружены скрутки, оголённые провода или следы перегрева, остановитесь и восстановите безопасное состояние проводки.
Порядок снятия облицовки и комбинации
Отверните винты облицовочного щитка
Найдите два винта, показанные на рисунке 5-1 заводской карты. Полностью посадите T20 в шлиц и отворачивайте ручным инструментом. Сложите эту пару отдельно от крепежа комбинации.
Освободите фиксаторы облицовки
По карте верхнюю часть щитка тянут на себя, преодолевая сопротивление фиксаторов. Поддерживайте деталь рядом с точками удержания. Не используйте прозрачное стекло приборов как опору для рычага.
Снимите облицовочный щиток
Уберите его из рабочей зоны и осмотрите защёлки. Если деталь не освобождается после снятия винтов, не продолжайте силой: сначала убедитесь в совпадении исполнения и отсутствии дополнительного крепления.
Отверните крепления комбинации
Отверните ещё два винта T20 по рисунку 5-2. Одной рукой поддерживайте корпус, чтобы при освобождении последнего крепления он не наклонился на стекло или проводку.
Выдвиньте корпус до доступа к колодке
Тяните за корпус, не за стрелки, стекло или кнопки. Оставьте запас длины жгута: сначала нужно увидеть разъём, а не вынуть комбинацию вместе с проводами.
Освободите замок разъёма
Осмотрите колодку и определите её фиксатор. Разблокируйте его и отсоедините колодку за корпус. Не тяните за отдельные провода и не отжимайте контакты металлической отвёрткой.
Уберите комбинацию на подкладку
Положите её так, чтобы стекло и разъём не испытывали нагрузки. Для описанной операции разбирать корпус, снимать стрелки или менять содержимое памяти не нужно.
Что осмотреть до обратной установки
Проверьте целость замка колодки, отсутствие вытолкнутых контактов, следов воды и перегрева. Осмотрите посадочные места винтов и крепления облицовки. Повреждённый замок разъёма нельзя считать исправным только потому, что колодка пока держится от трения.
Не наносите смазку или очиститель наугад внутрь комбинации. Если проблема только в изображении, сравните признаки с материалом о дисплее комбинации приборов. Вскрытие корпуса и работа с платой не входят в эту инструкцию.
Как установить обратно и проверить
Подсоедините колодку до штатной фиксации, уложите жгут свободно и установите корпус без пережатия проводов. Верните два винта комбинации, затем облицовку с её фиксаторами и двумя винтами. Не затягивайте крепёж шуруповёртом: повреждение пластикового посадочного места не исправляется большим усилием.
После восстановления всех соединений подключите аккумулятор по руководству автомобиля. Включите зажигание и сравните поведение индикаторов с исходным состоянием. Значение контрольной лампы смотрите в справочнике индикаторов панели, а не по одному цвету или предположению.
| Проверка | Что должно быть | Причина остановиться |
|---|---|---|
| Посадка корпуса и облицовки | Ровные зазоры, штатная фиксация | Угол торчит, рамка удерживается только винтом |
| Дисплей и подсветка | Стабильное изображение, работа обычной регулировки | Щиток гаснет, мигает или появились новые пропуски сегментов |
| Индикаторы и органы управления | Поведение соответствует руководству и прежнему оснащению | Новая постоянная ошибка или неработающая функция |
| Разъём и проводка | Колодка защёлкнута, жгут не пережат | Не удалось запереть фиксатор, виден повреждённый провод |
Почему замена щитка — не то же самое, что его снятие
Механически похожий корпус не подтверждает электронную совместимость. Перед заменой нужны проверка номера детали, версии автомобиля и требуемых процедур настройки. Стирание ошибок не устраняет несовместимость комбинации. Перенос данных одометра и программирование другой комбинации в эту операцию не входят.
После сборки появились новые симптомы
Проверить щиток приборовВернитесь к соединениям и диагностике
Сначала проверьте недофиксированную колодку и питание. Повторная разборка исправного корпуса не заменяет измерений.
Использованные технические документы
- ТИ АВТОВАЗ 3100.25100.20587. Раздел 5 «Комбинация приборов — снятие / установка»
- ТИ АВТОВАЗ 3100.25100.20587, раздел 5 «Комбинация приборов — снятие / установка», листы 9–10, рисунки 5-1–5-3. В размещённом сборнике — страницы PDF 498–499. Карта подтверждает два винта облицовки, два винта комбинации и T20. Не является инструкцией для NG, цифровых и нештатных щитков.
